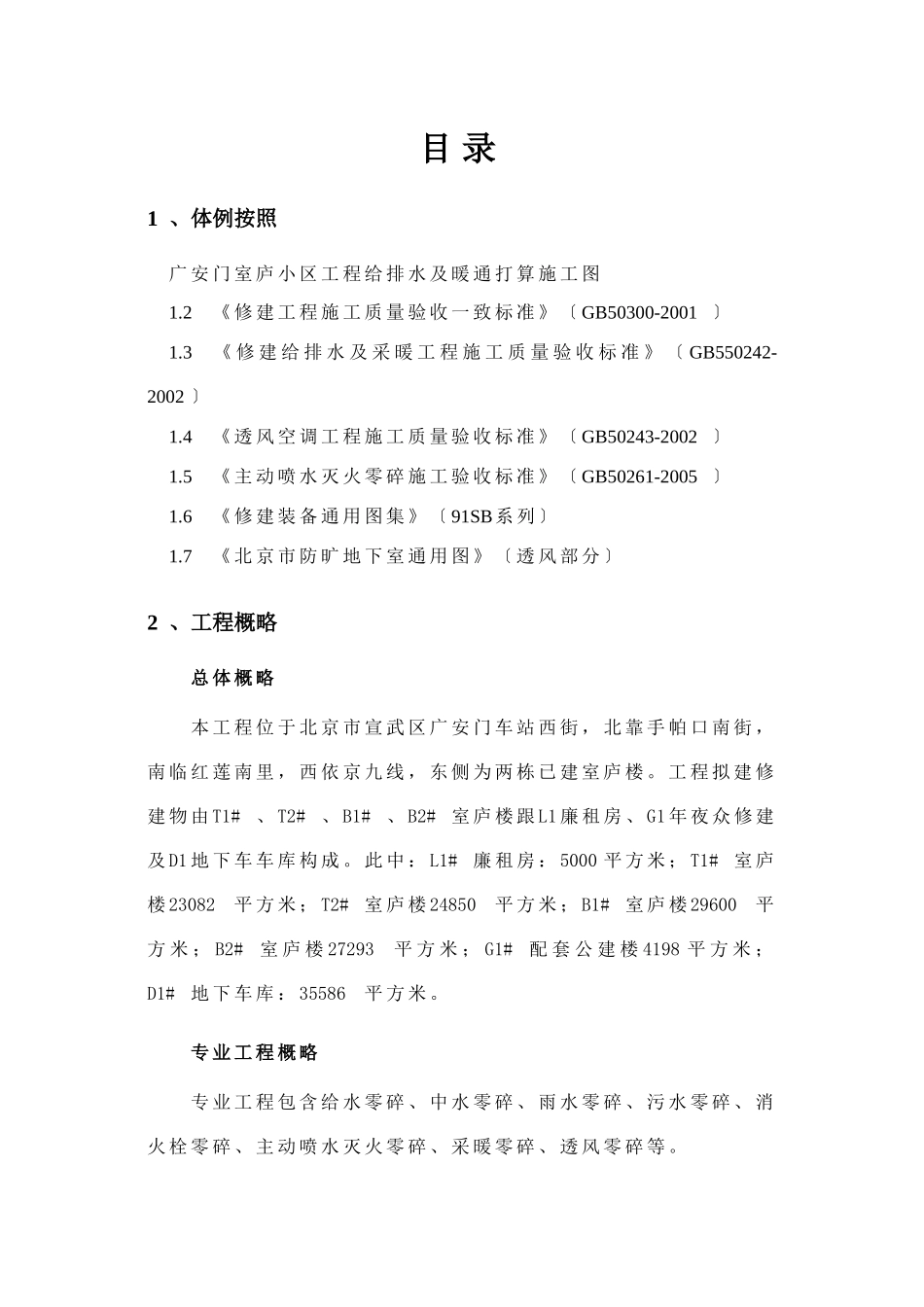

目录1、体例按照广安门室庐小区工程给排水及暖通打算施工图1.2《修建工程施工质量验收一致标准》〔GB50300-2001〕1.3《修建给排水及采暖工程施工质量验收标准》〔GB550242-2002〕1.4《透风空调工程施工质量验收标准》〔GB50243-2002〕1.5《主动喷水灭火零碎施工验收标准》〔GB50261-2005〕1.6《修建装备通用图集》〔91SB系列〕1.7《北京市防旷地下室通用图》〔透风部分〕2、工程概略总体概略本工程位于北京市宣武区广安门车站西街，北靠手帕口南街，南临红莲南里，西依京九线，东侧为两栋已建室庐楼。工程拟建修建物由T1#、T2#、B1#、B2#室庐楼跟L1廉租房、G1年夜众修建及D1地下车车库构成。此中：L1#廉租房：5000平方米；T1#室庐楼23082平方米；T2#室庐楼24850平方米；B1#室庐楼29600平方米；B2#室庐楼27293平方米；G1#配套公建楼4198平方米；D1#地下车库：35586平方米。专业工程概略专业工程包含给水零碎、中水零碎、雨水零碎、污水零碎、消火栓零碎、主动喷水灭火零碎、采暖零碎、透风零碎等。给水零碎管材：生涯给水管给水干破管为衬塑钢管，丝扣或法兰衔接；户内埋地管材为PPR管，粘接。分区：四层及四层以下跟地下部分由市政给水管网〔0.18Mpa〕直供，五层至十四层为中区，十五层及以上为高区，中区跟高区由小区会合泵房内生涯给水泵组供水。人防线下室饮用水与生逝世水分不设置水箱，市政给水引入人防后单独设水表引入水箱。生涯给水零碎均设分户计量装置，且在本工程修建五、十五、二十层年夜众管井内设生涯给水二级表。热水由各户燃气炉制备后送至各用水滴，选用得电热水器产物要有防止泄电的平安方法。管道保温：一切修建地下一层、管井、吊顶内及不采暖房间给水管道及水箱做防结露保温，G1地下一层管道做电伴热及保温处置，保温材料难堪燃B1级热熔铝箔橡塑复合保温材料，保温层厚度30mm，外缠玻璃丝布，刷漆。管道试压：T1、T2、L1楼给水管道实验压力未注明，按《修建装备施工装置通用图集》中规则履行；G1楼给水管道实验压力为0.6MPa。给水管道在交付运用前必需冲刷跟消毒，并经有关部分取样测验，契合《国家生涯饮用水标准》方可运用。管材：中水管给水干破管为衬塑钢管，丝扣或法兰衔接；户内埋地管材为PPR管，粘接。中水零碎由本小区内的中水泵房接来，用于各室庐及地下室部分的冲厕水。中水零碎分区原那么同生涯给水零碎。中水管道外壁应按有关标准规则涂色跟标记；中水零碎阀门，水表及洒水栓均应有清楚的“中水〞标记；年夜众场合的中水取水口应设带锁装置，工程验收时应逐段进展反省，防止误接。本工程中水零碎均设分户计量装置，且在修建的五、十五、二十层年夜众管井内设生涯给水二级表。本工程卫生洁具由树破单元与打算独特断定，坐便器配容积6升的水箱，两档式洁具的五金配件为树破部指定的节水型产物。卫生洁具的装置参照图集91SB2-1，空中清扫口跟有水封地漏装置参照图集04S301。坐便器下水口地位待装备选定后预留楼板洞口。管道保温：一切修建地下一层、管井、吊顶内及不采暖房间中水管道做防结露保温，G1地下一层管道做电伴热及保温处置，保温材料难堪燃B1级热熔铝箔橡塑复合保温材料，保温层厚度30mm，外缠玻璃丝布，刷漆。管道试压：T1、T2、L1楼中水管道实验压力未注明，按《修建装备施工装置通用图集》中规则履行；B1、B2楼中水管道实验压力为1.35MPa；D1、G1楼中水管道实验压力为0.6MPa。2.2.3污水零碎本工程污、废水采纳合流制。首层及以上污废水重力自流排入室外污水管，首层以下排水不克不及自流排斥的排上天下室集水坑，经潜水排污泵晋升至地下一层顶板下排入室外化粪池或反省井。管材：B1、B2、L1压力排水管采纳衬塑钢管，丝扣或法兰衔接；污水破管及污水横干管采纳抗震柔性铸铁管，橡胶圈密封法兰接口；排水支管采纳UPVC管，粘接。T1、T2压力排水管采纳镀锌钢管，丝扣或法兰衔接；地下一层排水横干管及出户管采纳抗震柔性铸铁管，不锈钢管箍衔接；地下一层及楼上一切排水破管采纳加强型内螺旋UPVC管，粘接；其余排水管道均采纳UPVC管，粘接。D1压力排水管采纳焊接钢管，焊接。G1一切排水管道均采纳UPVC管，粘接。管道保温：一切修建地下一层...
