建筑行业SC系列施工升降机装拆方案 VIP免费

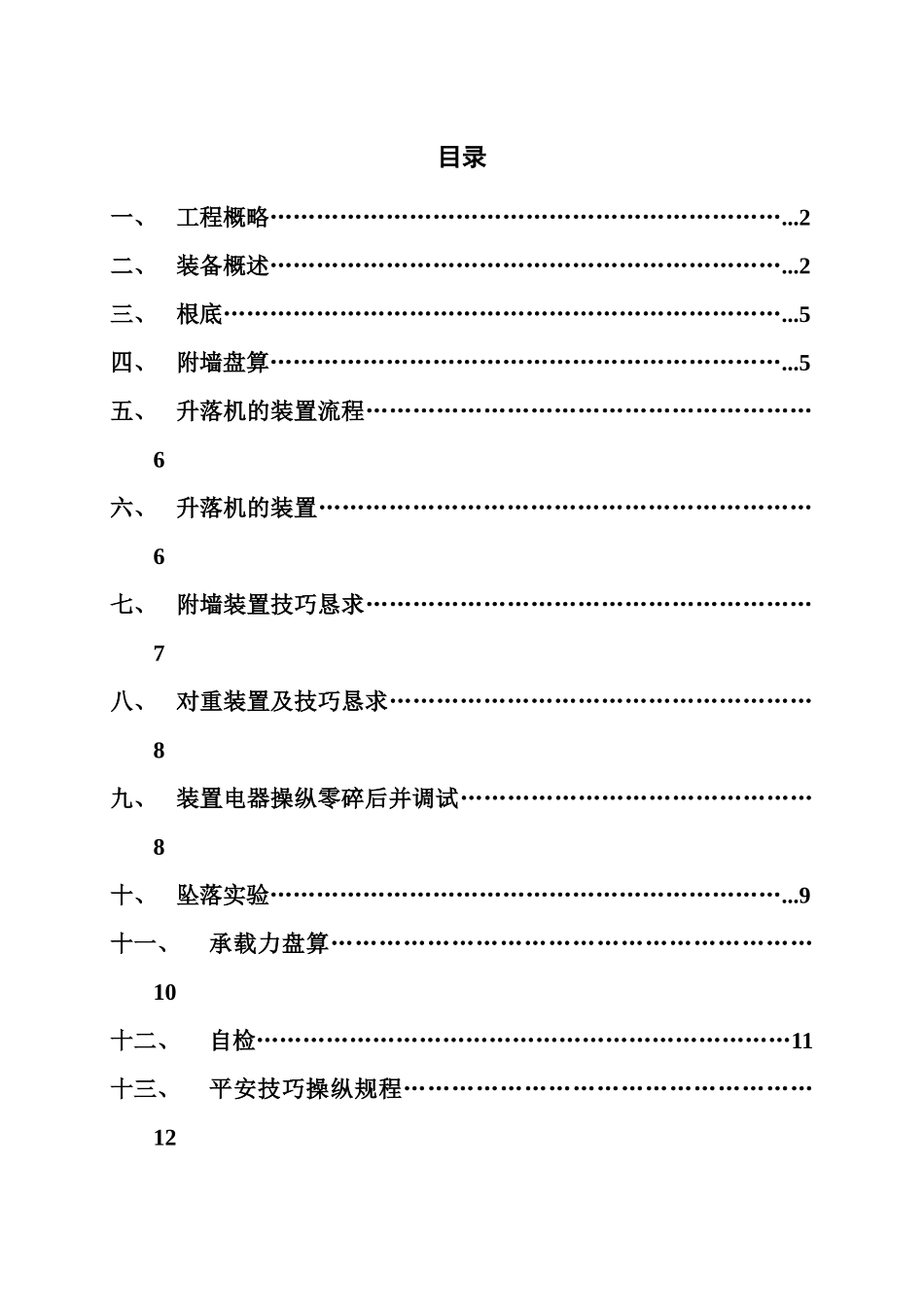

目录一、工程概略…………………………………………………………...2二、装备概述…………………………………………………………...2三、根底………………………………………………………………...5四、附墙盘算…………………………………………………………...5五、升落机的装置流程…………………………………………………6六、升落机的装置………………………………………………………6七、附墙装置技巧恳求…………………………………………………7八、对重装置及技巧恳求………………………………………………8九、装置电器操纵零碎后并调试………………………………………8十、坠落实验…………………………………………………………...9十一、承载力盘算……………………………………………………10十二、自检……………………………………………………………11十三、平安技巧操纵规程……………………………………………12SCD200／200J系列施工升落机装拆打算一、工程概略广东省公安厅20233工程地点：广州市北较场横路。工程总修建面积m2，层数21层，装置壹台SCD型施工升落机机。本打算为1号。施工升落机，装置终极高度为90M。二、装备概述：1、SCD型施工升落机是一种靠齿轮条传动的电梯，要紧用于高层修建施工的人、货运输。以特别便利的自行装置跟装配，并可以跟着修建物的增高而增高、及牢靠的电器跟机器平安零碎，是修建施工中平安、高效的垂直运输装备。2、机器型号：该工程采纳SCD200／200J型，带对重，每个吊笼载重2000kg。3、技巧特色：外笼：由结实标准节的底盘跟防护围栏构成。外笼门：由机器跟电器锁定，除非吊笼落上去，外笼门将不克不及翻开。如笼门未关，吊笼将不克不及启动。4、标准节：每节标准节长1508mm。由两条齿条与对重道轨构成，多节标准节用螺栓衔接酿成道轨架，通过附墙与修建物结实，做为吊笼高低运转的道轨。5、附墙架：有多种型号的附墙架，按照需求而选择此中一型，附墙架可在必定范畴内调理某些尺寸，沿道轨架高度一般每隔3－9m装置一个附墙架》6、吊笼：①为一钢构造，四周有稳固的钢丝网并设有进、出门〔即单、双笼开吊笼门〕，由装置在吊笼上的滚轮沿道轨架运转。②吊笼上设有平安钩，〔亦可设置电器操纵〕以防止吊笼从道轨架顶部离开。③在装置时，吊笼顶部可作为任务平台，由平安拦杆围住。顶上有一活板门，通过装备公用梯子，可便利的攀爬顶部长进展装置维修，活板门上装置有电器开关，当板门翻开时，吊笼将不会举措。7、传念头构：由电念头、电磁制动器及传动齿轮等构成，传念头构弹性联接在吊笼上通过齿条与齿轮咬合使吊笼运转。8、限速器：由外壳、制动锥鼓、离心块、弹簧等构成。当吊笼超速时，限速器里的离心块抑制弹簧拉力发动制动锥鼓改变，与其相连的螺杆同时旋进，制动锥鼓与外壳逐步濒临，添加摩擦力，确保吊笼陡峭制动。9、对重：要紧用在不改动电能消耗下添加升落机的载分量，由钢丝绳通过导轨架顶的天轮，吊挂于吊笼顶部，在标准节的对重轨道中运转。10、平安操纵零碎：由电路里设置的种种平安开关装置及别的操纵器件构成。在升落机运转发作异常情况时，将主动堵截升落机电源，吊笼顶部及各门均设有平安开关，如任一门开启或未封闭，吊笼均无奈启动；钢丝绳锚点处，设有断绳保护开关；吊笼上设有上、上限位开关及极限位开关；别的限速器尾壳内设无限速保护开关，限速器举措时，通过机电联锁堵截电源。11、SC系列升落机要紧参数：消费厂家广州建力标准号尺寸〔m×m×m〕长×宽×高0．65××型号SCD200／200J自重〔kg〕158单笼额外载棕分量〔kg〕2000吊笼尺寸〔m×m×m〕长×宽×高3××额外乘员〔包含司机〕〔人〕20自重〔kg〕1350最年夜架设高度〔m〕底笼尺寸〔m×m×m〕长×宽×高××2电机功率JG25%〔KW〕2×11KW自重〔kg〕700吊杆起分量〔kg〕200平衡铁分量〔kg〕1100附着第一道〔m〕7．5限速方式防坠平安器两道间距〔m〕7．5导轨架核心距修建墙面间隔〔m〕最年夜悬空〔m〕9三、根底：1、根底承载力盘算：根底的接受荷载力不得小于P。承载盘算公式P=〔〔吊笼重kg〕+〔外笼重kg〕+〔道轨架总重kg〕〔对重kg〕+〔载分量...
