建筑行业KV架空线路设计施工方案 VIP免费

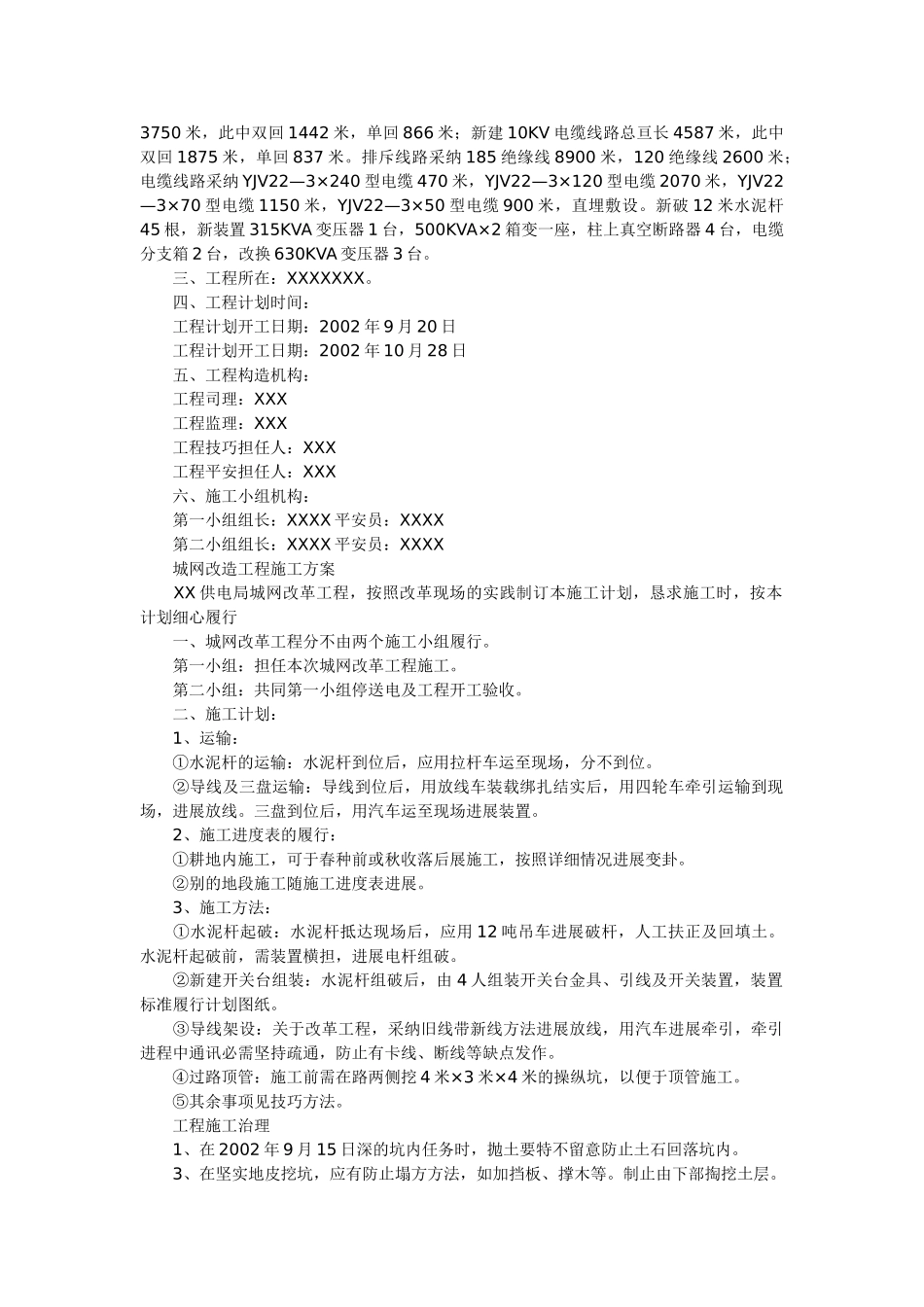

3750米，此中双回1442米，单回866米；新建10KV电缆线路总亘长4587米，此中双回1875米，单回837米。排斥线路采纳185绝缘线8900米，120绝缘线2600米；电缆线路采纳YJV22—3×240型电缆470米，YJV22—3×120型电缆2070米，YJV22—3×70型电缆1150米，YJV22—3×50型电缆900米，直埋敷设。新破12米水泥杆45根，新装置315KVA变压器1台，500KVA×2箱变一座，柱上真空断路器4台，电缆分支箱2台，改换630KVA变压器3台。三、工程所在：XXXXXXX。四、工程计划时间：工程计划开工日期：2002年9月20日工程计划开工日期：2002年10月28日五、工程构造机构：工程司理：XXX工程监理：XXX工程技巧担任人：XXX工程平安担任人：XXX六、施工小组机构：第一小组组长：XXXX平安员：XXXX第二小组组长：XXXX平安员：XXXX城网改造工程施工方案XX供电局城网改革工程，按照改革现场的实践制订本施工计划，恳求施工时，按本计划细心履行一、城网改革工程分不由两个施工小组履行。第一小组：担任本次城网改革工程施工。第二小组：共同第一小组停送电及工程开工验收。二、施工计划：1、运输：①水泥杆的运输：水泥杆到位后，应用拉杆车运至现场，分不到位。②导线及三盘运输：导线到位后，用放线车装载绑扎结实后，用四轮车牵引运输到现场，进展放线。三盘到位后，用汽车运至现场进展装置。2、施工进度表的履行：①耕地内施工，可于春种前或秋收落后展施工，按照详细情况进展变卦。②别的地段施工随施工进度表进展。3、施工方法：①水泥杆起破：水泥杆抵达现场后，应用12吨吊车进展破杆，人工扶正及回填土。水泥杆起破前，需装置横担，进展电杆组破。②新建开关台组装：水泥杆组破后，由4人组装开关台金具、引线及开关装置，装置标准履行计划图纸。③导线架设：关于改革工程，采纳旧线带新线方法进展放线，用汽车进展牵引，牵引进程中通讯必需坚持疏通，防止有卡线、断线等缺点发作。④过路顶管：施工前需在路两侧挖4米×3米×4米的操纵坑，以便于顶管施工。⑤其余事项见技巧方法。工程施工治理1、在2002年9月15日深的坑内任务时，抛土要特不留意防止土石回落坑内。3、在坚实地皮挖坑，应有防止塌方方法，如加挡板、撑木等。制止由下部掏挖土层。4、在住民区及交通路途左近挖的基坑，应设坑盖或牢靠围栏，夜间挂红灯，需要时派专人看管二、破杆跟撤杆1、破杆、撤杆要设专人一致批示。开工前说明施工方法及旌旗灯号。任务职员要明白分工，亲切共同，遵从批示。在住民区跟交通路途上破、撤杆时，应设专人看管。2、破、撤杆要运用及格的起重装备，严禁过载运用。3、破杆进程中，杆坑内严禁有人任务，除批示人及指定职员外，别的职员必需离杆下1.2倍杆高的间隔以外。4、破杆及修整杆坑时，应有防止杆身滚动，倾歪的方法，如采纳叉杆跟拉绳操纵等。5、顶杆及叉杆只能用于竖破轻的单杆，不得用铁锹、桩柱等代用。破杆前应开好“马道〞。任务职员要平均地调配在电杆的两侧。6、应用旧杆破、撤杆，应先反省杆根，需要时应加设临时拉绳。7、运用吊车破、撤杆时，钢丝绳套应吊在杆的恰当地位，防止电杆突然倾倒。8、在撤杆任务中，撤除杆上导线前，应先反省杆根，做好防止倒杆方法，在挖坑前应先绑好拉绳。9、运用抱杆破杆时，主牵引绳、尾绳、杆塔核心及抱杆应在一条直线上。抱杆应受力平均，两侧拉绳应拉好，不得阁下倾歪。101、杆塔起破离地后，应对各费力点出做一次片面反省，确无征询题在接着起破。起破60度后，应将积水全体去除后外行回填。11、回填土时，如坑内有积水，应将积水全体去除后再行回填。12、曾经破起的电杆，只要在杆基回土夯实完好结实后，方可撤去叉杆及拉绳。杆下任务职员应戴平安帽。三、起重运输1、起重机器，如绞磨、汽车吊、卷杨机手摇绞车等必需安排颠簸结实，应设有制动跟逆制装置。2、当重物吊空中后，任务担任人应再反省各受力部位，无异常情况方可正式起吊。3、复兴吊跟牵引进程中，受力钢丝绳的四周高低方，内角侧跟起吊物上面，严禁有人勾留跟通过。4、起吊物必需帮牢，起吊电杆时，绳套应在电杆恰当地位，防止电杆侧重，起吊变压器时，绳套穿插悬挂，留意防止碰伤套管。5、在运用开门滑车...
