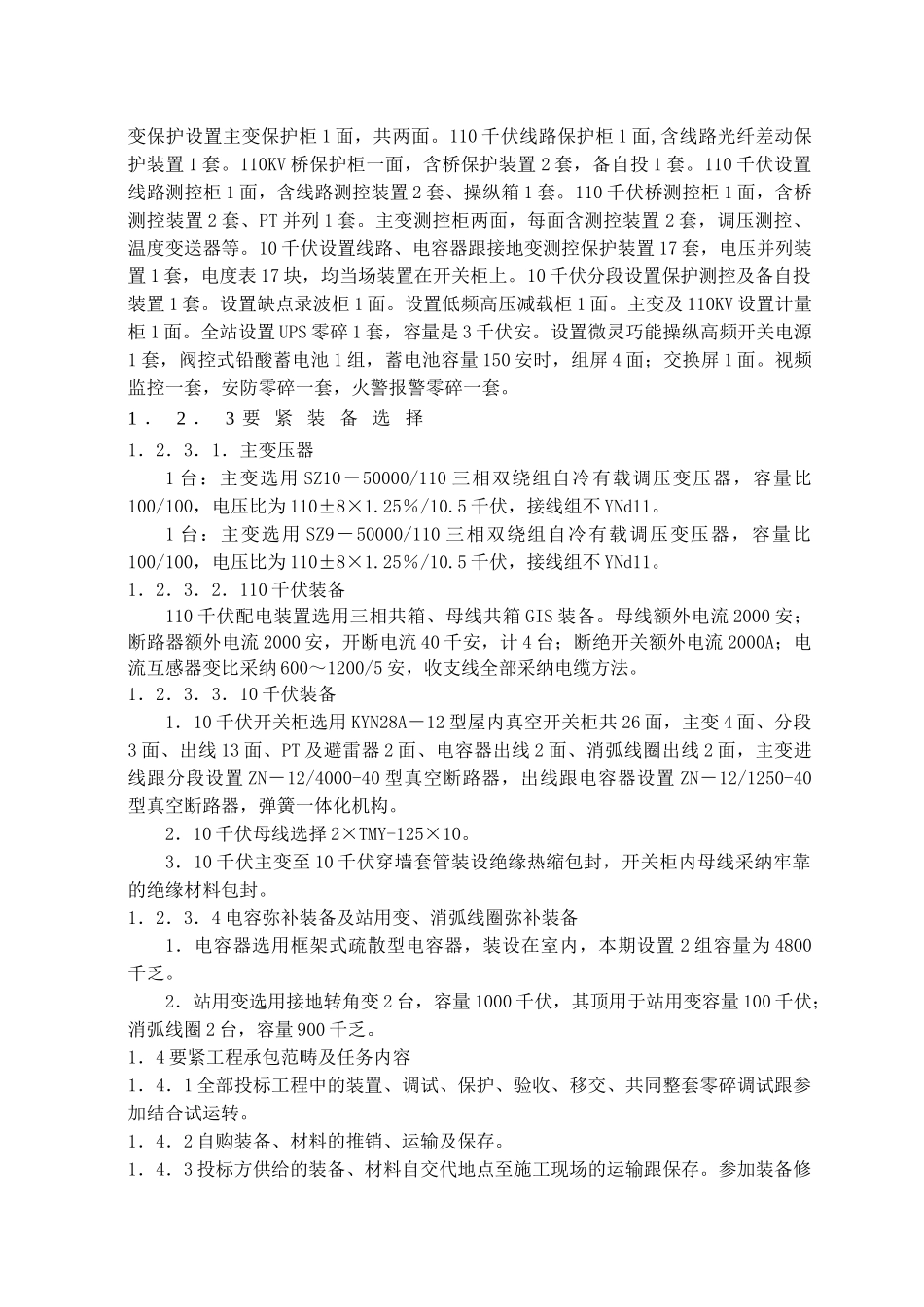

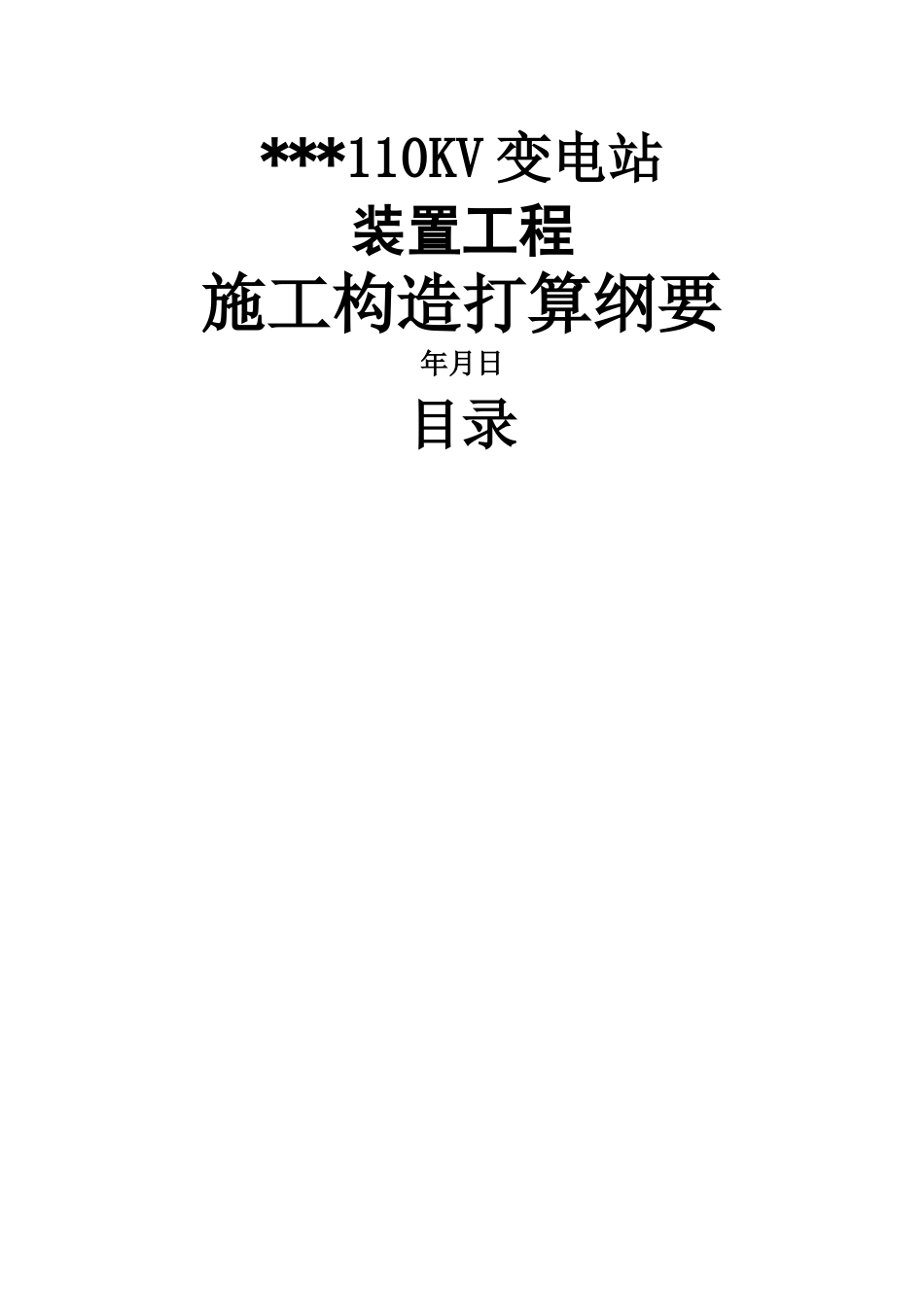

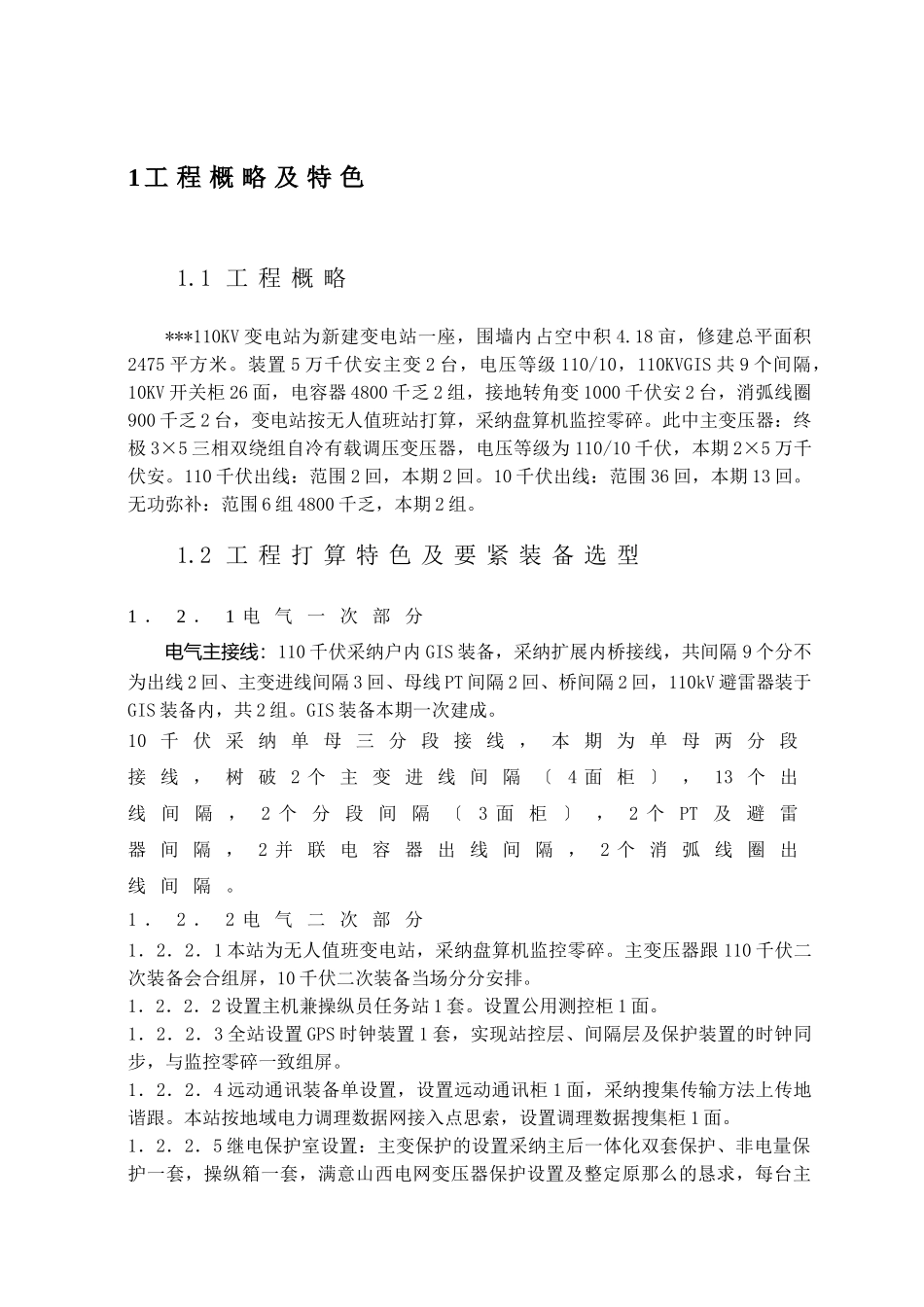

***110KV变电站装置工程施工构造打算纲要年月日目录1工程概略及特色1.1工程概略***110KV变电站为新建变电站一座，围墙内占空中积4.18亩，修建总平面积2475平方米。装置5万千伏安主变2台，电压等级110/10，110KVGIS共9个间隔，10KV开关柜26面，电容器4800千乏2组，接地转角变1000千伏安2台，消弧线圈900千乏2台，变电站按无人值班站打算，采纳盘算机监控零碎。此中主变压器：终极3×5三相双绕组自冷有载调压变压器，电压等级为110/10千伏，本期2×5万千伏安。110千伏出线：范围2回，本期2回。10千伏出线：范围36回，本期13回。无功弥补：范围6组4800千乏，本期2组。1.2工程打算特色及要紧装备选型1．2．1电气一次部分电气主接线：110千伏采纳户内GIS装备，采纳扩展内桥接线，共间隔9个分不为出线2回、主变进线间隔3回、母线PT间隔2回、桥间隔2回，110kV避雷器装于GIS装备内，共2组。GIS装备本期一次建成。10千伏采纳单母三分段接线，本期为单母两分段接线，树破2个主变进线间隔〔4面柜〕，13个出线间隔，2个分段间隔〔3面柜〕，2个PT及避雷器间隔，2并联电容器出线间隔，2个消弧线圈出线间隔。1．2．2电气二次部分1．2．2．1本站为无人值班变电站，采纳盘算机监控零碎。主变压器跟110千伏二次装备会合组屏，10千伏二次装备当场分分安排。1．2．2．2设置主机兼操纵员任务站1套。设置公用测控柜1面。1．2．2．3全站设置GPS时钟装置1套，实现站控层、间隔层及保护装置的时钟同步，与监控零碎一致组屏。1．2．2．4远动通讯装备单设置，设置远动通讯柜1面，采纳搜集传输方法上传地谐跟。本站按地域电力调理数据网接入点思索，设置调理数据搜集柜1面。1．2．2．5继电保护室设置：主变保护的设置采纳主后一体化双套保护、非电量保护一套，操纵箱一套，满意山西电网变压器保护设置及整定原那么的恳求，每台主变保护设置主变保护柜1面，共两面。110千伏线路保护柜1面,含线路光纤差动保护装置1套。110KV桥保护柜一面，含桥保护装置2套，备自投1套。110千伏设置线路测控柜1面，含线路测控装置2套、操纵箱1套。110千伏桥测控柜1面，含桥测控装置2套、PT并列1套。主变测控柜两面，每面含测控装置2套，调压测控、温度变送器等。10千伏设置线路、电容器跟接地变测控保护装置17套，电压并列装置1套，电度表17块，均当场装置在开关柜上。10千伏分段设置保护测控及备自投装置1套。设置缺点录波柜1面。设置低频高压减载柜1面。主变及110KV设置计量柜1面。全站设置UPS零碎1套，容量是3千伏安。设置微灵巧能操纵高频开关电源1套，阀控式铅酸蓄电池1组，蓄电池容量150安时，组屏4面；交换屏1面。视频监控一套，安防零碎一套，火警报警零碎一套。1．2．3要紧装备选择1．2．3．1．主变压器1台：主变选用SZ10－50000/110三相双绕组自冷有载调压变压器，容量比100/100，电压比为110±8×1.25％/10.5千伏，接线组不YNd11。1台：主变选用SZ9－50000/110三相双绕组自冷有载调压变压器，容量比100/100，电压比为110±8×1.25％/10.5千伏，接线组不YNd11。1．2．3．2．110千伏装备110千伏配电装置选用三相共箱、母线共箱GIS装备。母线额外电流2000安；断路器额外电流2000安，开断电流40千安，计4台；断绝开关额外电流2000A；电流互感器变比采纳600～1200/5安，收支线全部采纳电缆方法。1．2．3．3．10千伏装备1．10千伏开关柜选用KYN28A－12型屋内真空开关柜共26面，主变4面、分段3面、出线13面、PT及避雷器2面、电容器出线2面、消弧线圈出线2面，主变进线跟分段设置ZN－12/4000-40型真空断路器，出线跟电容器设置ZN－12/1250-40型真空断路器，弹簧一体化机构。2．10千伏母线选择2×TMY-125×10。3．10千伏主变至10千伏穿墙套管装设绝缘热缩包封，开关柜内母线采纳牢靠的绝缘材料包封。1．2．3．4电容弥补装备及站用变、消弧线圈弥补装备1．电容器选用框架式疏散型电容器，装设在室内，本期设置2组容量为4800千乏。2．站用变选用接地转角变2台，容量1000千伏，其顶用于站用变容量100千伏；消弧线圈2台，容量900千乏。1．4要紧工程承包范畴及任务内容1．4．1全部投标工程中的装置、调试、保护、验收、移交、共同整套...
