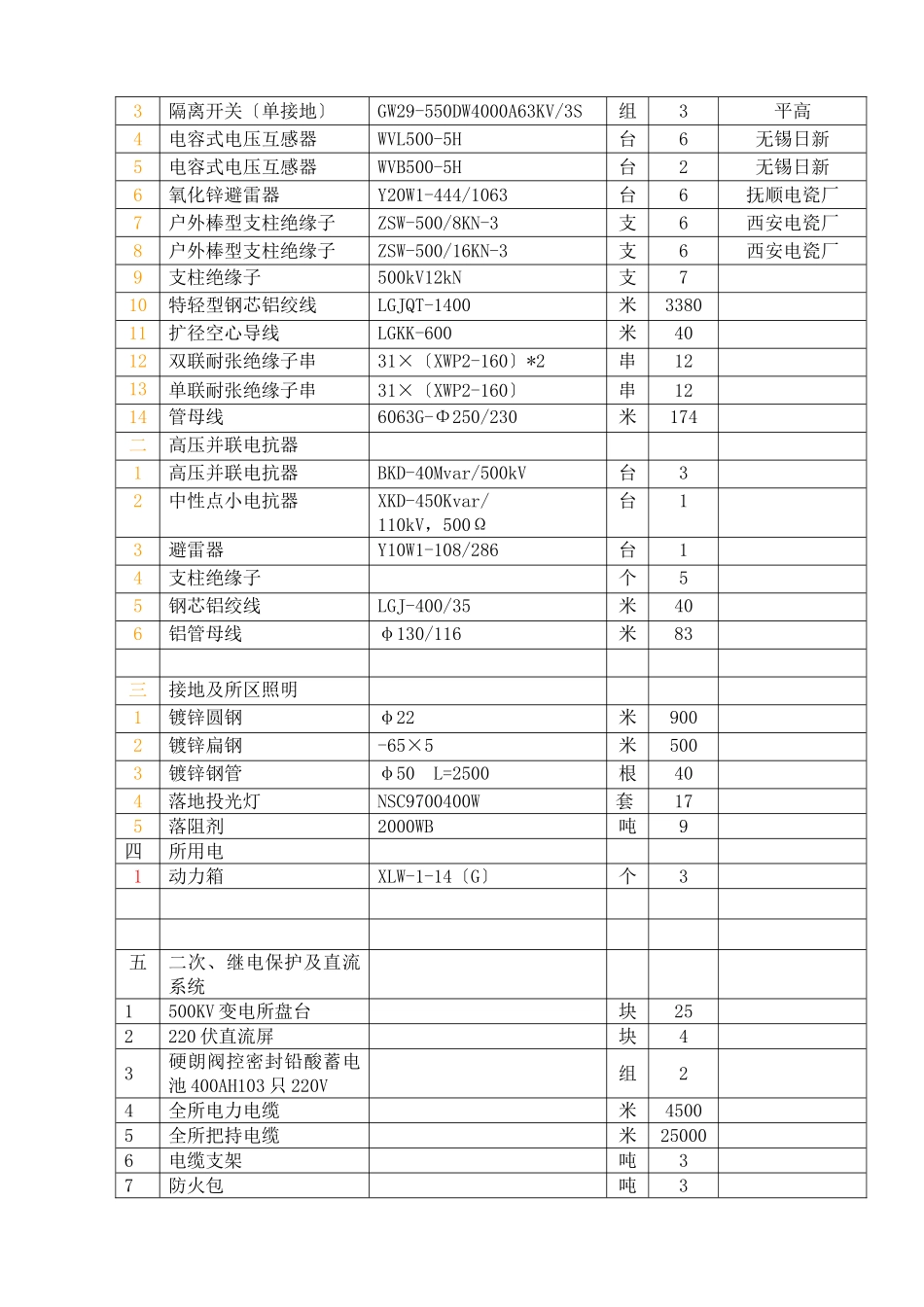

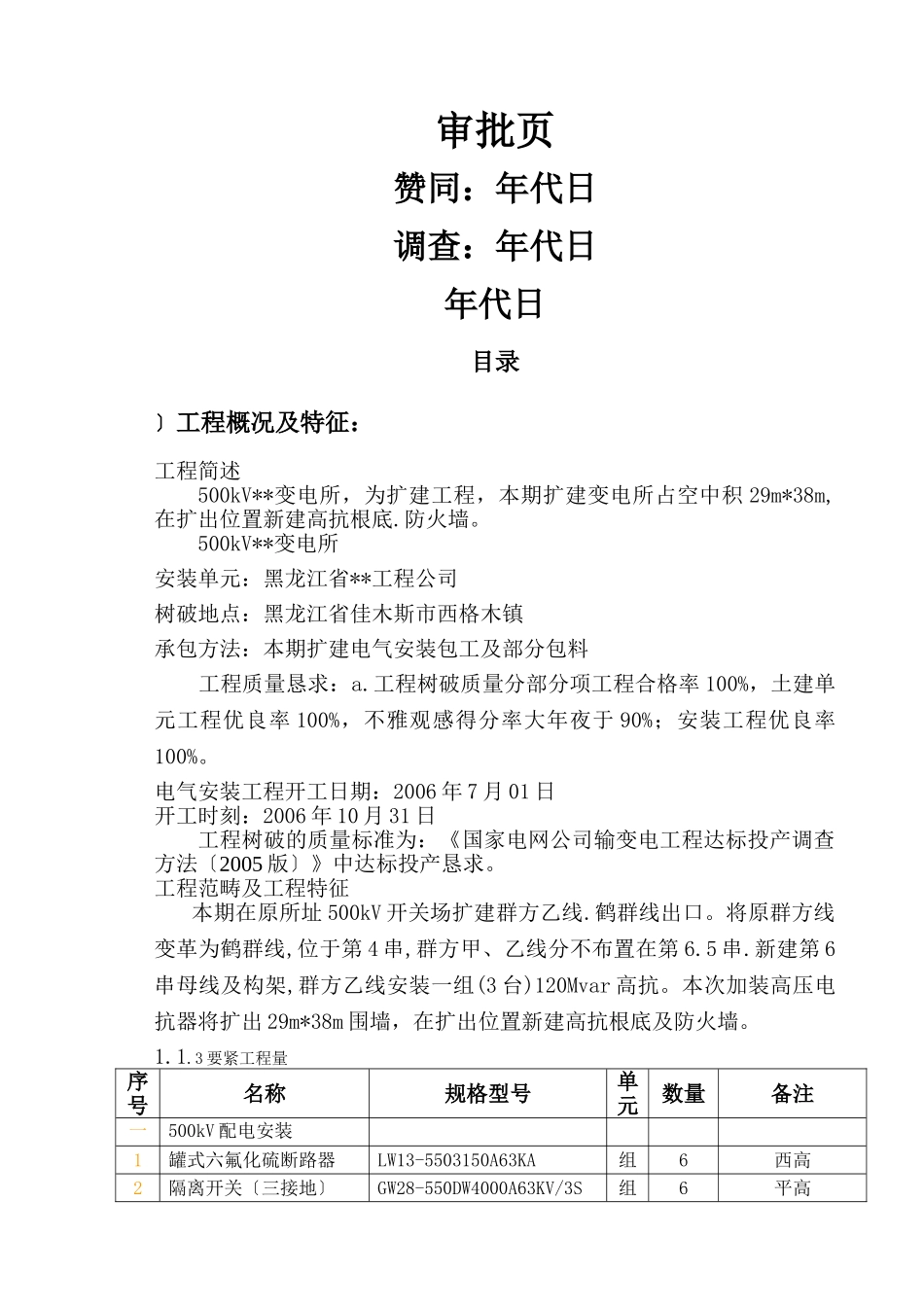

审批页赞同：年代日调查：年代日年代日目录〕工程概况及特征：工程简述500kV**变电所，为扩建工程，本期扩建变电所占空中积29m*38m,在扩出位置新建高抗根底.防火墙。500kV**变电所安装单元：黑龙江省**工程公司树破地点：黑龙江省佳木斯市西格木镇承包方法：本期扩建电气安装包工及部分包料工程质量恳求：a.工程树破质量分部分项工程合格率100%，土建单元工程优良率100%，不雅观感得分率大年夜于90%；安装工程优良率100%。电气安装工程开工日期：2006年7月01日开工时刻：2006年10月31日工程树破的质量标准为：《国家电网公司输变电工程达标投产调查方法〔2005版〕》中达标投产恳求。工程范畴及工程特征本期在原所址500kV开关场扩建群方乙线.鹤群线出口。将原群方线变革为鹤群线,位于第4串,群方甲、乙线分不布置在第6.5串.新建第6串母线及构架,群方乙线安装一组(3台)120Mvar高抗。本次加装高压电抗器将扩出29m*38m围墙，在扩出位置新建高抗根底及防火墙。1.1.3要紧工程量序号名称规格型号单元数量备注一500kV配电安装1罐式六氟化硫断路器LW13-5503150A63KA组6西高2隔离开关〔三接地〕GW28-550DW4000A63KV/3S组6平高3隔离开关〔单接地〕GW29-550DW4000A63KV/3S组3平高4电容式电压互感器WVL500-5H台6无锡日新5电容式电压互感器WVB500-5H台2无锡日新6氧化锌避雷器Y20W1-444/1063台6抚顺电瓷厂7户外棒型支柱绝缘子ZSW-500/8KN-3支6西安电瓷厂8户外棒型支柱绝缘子ZSW-500/16KN-3支6西安电瓷厂9支柱绝缘子500kV12kN支710特轻型钢芯铝绞线LGJQT-1400米338011扩径空心导线LGKK-600米4012双联耐张绝缘子串31×〔XWP2-160〕*2串1213单联耐张绝缘子串31×〔XWP2-160〕串1214管母线6063G-Φ250/230米174二高压并联电抗器1高压并联电抗器BKD-40Mvar/500kV台32中性点小电抗器XKD-450Kvar/110kV，500Ω台13避雷器Y10W1-108/286台14支柱绝缘子个55钢芯铝绞线LGJ-400/35米406铝管母线φ130/116米83三接地及所区照明1镀锌圆钢φ22米9002镀锌扁钢-65×5米5003镀锌钢管φ50L=2500根404落地投光灯NSC9700400W套175落阻剂2000WB吨9四所用电1动力箱XLW-1-14〔G〕个3五二次、继电保护及直流系统1500KV变电所盘台块252220伏直流屏块43硬朗阀控密封铅酸蓄电池400AH103只220V组24全所电力电缆米45005全所把持电缆米250006电缆支架吨37防火包吨38防火涂料吨3六通讯系统1配电屏台32音频配线架1200线架13免保护蓄电池组48V400AH组24交流配电屏台15直流配电屏台1七远动系统1屏安装面22RTU套13测控单元块44微机监测后台系统套15打算机屏蔽电缆米1000八500kV构架1构架横梁L-1个22构架横梁L-1a个23构架横梁L-8个24代端撑A型构架支柱Z-4个45单杆支柱Z-3个126地线架D-1个47爬梯P-2个48九500KV支架1角钢装备支架个982混凝土装备支架Z-1个23混凝土装备支架Z-2个3十撤除构架端撑1撤除构架端撑个41.1.6.工程承包范畴.1全体投标工程中的安装、元件调试、分系统调试、独特整套系统调试及试运转、保修、验收、移交等。不包括公用条目中规那么工程法人应完成的任务跟装备运输。.2工程部自购装备、材料的倾销、运输及保管。.3工程法人供给的装备、材料自交接地点至施工现场及装备材料在施工现场的装卸、运输跟保管。.4担当新建部分与运转装备的接口任务〔包括电缆接入、二次回路及保护调试、整组传动等〕。.5本工程的装备由总工程部供给，部分材料由施工单元倾销，一切倾销的装备跟材料的品种、规格、质量应满意施工图纸及说明书跟有关标准、标准、技能材料的恳求。.6由总工程部倾销的装备到货后，施工单元验收后确认规格、品种、质量、数量没征询题时，通知总工程部，总工程部接到通知后付款。.7开工材料的移交。.8开工后的一年内的质量保证。所区的要紧气象特色值：累年年最大年夜落水量累年最热月均匀最高气温℃累年最冷月均匀最低气温℃最大年夜土壤冻深186cm累年均匀风速/s.交通情况：所址位于黑龙江省佳木斯市西格木镇，佳木斯至华南高速公路旁，交通便利。及工程特征方案特征:本次变革涉及500KV部分,电气主接线新增群方乙线跟鹤群线两回,为防止线路穿插,将现运转的群方线变革为鹤群线，变革后的现状为4个不完好串。群方乙线...
