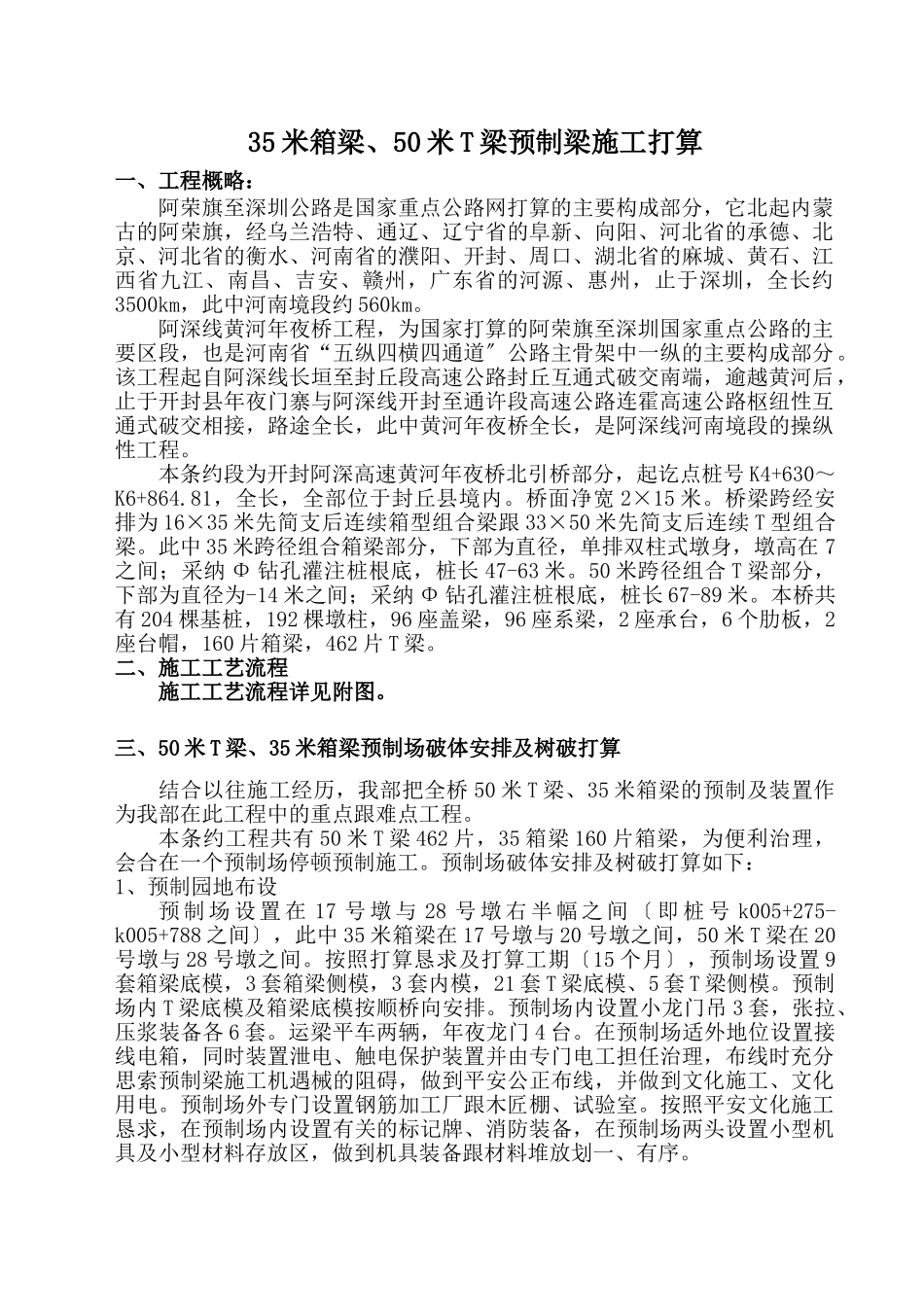

35米箱梁、50米T梁预制梁施工打算一、工程概略：阿荣旗至深圳公路是国家重点公路网打算的主要构成部分，它北起内蒙古的阿荣旗，经乌兰浩特、通辽、辽宁省的阜新、向阳、河北省的承德、北京、河北省的衡水、河南省的濮阳、开封、周口、湖北省的麻城、黄石、江西省九江、南昌、吉安、赣州，广东省的河源、惠州，止于深圳，全长约3500km，此中河南境段约560km。阿深线黄河年夜桥工程，为国家打算的阿荣旗至深圳国家重点公路的主要区段，也是河南省“五纵四横四通道〞公路主骨架中一纵的主要构成部分。该工程起自阿深线长垣至封丘段高速公路封丘互通式破交南端，逾越黄河后，止于开封县年夜门寨与阿深线开封至通许段高速公路连霍高速公路枢纽性互通式破交相接，路途全长，此中黄河年夜桥全长，是阿深线河南境段的操纵性工程。本条约段为开封阿深高速黄河年夜桥北引桥部分，起讫点桩号K4+630～K6+864.81，全长，全部位于封丘县境内。桥面净宽2×15米。桥梁跨经安排为16×35米先简支后连续箱型组合梁跟33×50米先简支后连续T型组合梁。此中35米跨径组合箱梁部分，下部为直径，单排双柱式墩身，墩高在7之间；采纳Φ钻孔灌注桩根底，桩长47-63米。50米跨径组合T梁部分，下部为直径为-14米之间；采纳Φ钻孔灌注桩根底，桩长67-89米。本桥共有204棵基桩，192棵墩柱，96座盖梁，96座系梁，2座承台，6个肋板，2座台帽，160片箱梁，462片T梁。二、施工工艺流程施工工艺流程详见附图。三、50米T梁、35米箱梁预制场破体安排及树破打算结合以往施工经历，我部把全桥50米T梁、35米箱梁的预制及装置作为我部在此工程中的重点跟难点工程。本条约工程共有50米T梁462片，35箱梁160片箱梁，为便利治理，会合在一个预制场停顿预制施工。预制场破体安排及树破打算如下：1、预制园地布设预制场设置在17号墩与28号墩右半幅之间〔即桩号k005+275-k005+788之间〕，此中35米箱梁在17号墩与20号墩之间，50米T梁在20号墩与28号墩之间。按照打算恳求及打算工期〔15个月〕，预制场设置9套箱梁底模，3套箱梁侧模，3套内模，21套T梁底模、5套T梁侧模。预制场内T梁底模及箱梁底模按顺桥向安排。预制场内设置小龙门吊3套，张拉、压浆装备各6套。运梁平车两辆，年夜龙门4台。在预制场适外地位设置接线电箱，同时装置泄电、触电保护装置并由专门电工担任治理，布线时充分思索预制梁施工机遇械的阻碍，做到平安公正布线，并做到文化施工、文化用电。预制场外专门设置钢筋加工厂跟木匠棚、试验室。按照平安文化施工恳求，在预制场内设置有关的标记牌、消防装备，在预制场两头设置小型机具及小型材料存放区，做到机具装备跟材料堆放划一、有序。详见预制梁场底盘破体布设图2、根底、梁底盘制造预制场园地范畴内，用砖渣填至预设的标高，而后用推土机平坦后，用18吨振动压路机停顿碾压，压实整平后，做20cm厚石灰土，而后用25号混凝土停顿硬化处置〔预制场硬化层顶面高程为，设置在统一破体上〕。在园地内设置纵向与横向排水零碎，园地四周，挖好排水沟，园地内排水聚拢落后入排水沟。在预制场园地全部硬化处置后，浇筑30厘米厚混凝土底座，同时预留好对拉杆预埋孔。钢筋场及木匠棚在16号墩与21号墩之间便道的西侧，施工园地铺筑15厘米混凝土停顿硬化处置。详见预制梁场生涯区、钢筋加工厂区破体安排图预制场排水零碎施工图T梁与箱梁底模采纳混凝土底模，在预制园地全部硬化后，浇筑30cm厚Ｃ２5混凝土预制底模，并在底模周边埋设7.5＊角钢，底模顶铺6mm厚钢板，并按打算恳求设置反拱度。另内涵T梁底模的打算时，除思索刚度、平坦度及一般构造恳求外，思索预制梁张拉后，底模两头支点处将接受预制梁的全部分量，因此该范畴内的底模采纳支撑桩停顿加强处置。详细桩位的安排详见梁底模端头年夜样图。3、反拱值预设按照T梁与箱梁的打算材料跟以往施工经历材料,在底模制造时应设置公正预拱度，50米边跨T梁在预应力形态下起拱值为阁下，中跨T梁在预应力形态下起拱值为阁下。35米边跨箱梁在预应力形态下起拱值为阁下，中跨箱梁在预应力形态下起拱值为阁下。因此实践施工时，50米边跨T梁底座预设5厘米预拱度，中跨T梁不设预拱度。35米边...
