建筑行业220千伏变电站工程照明工程作业指导书 VIP免费

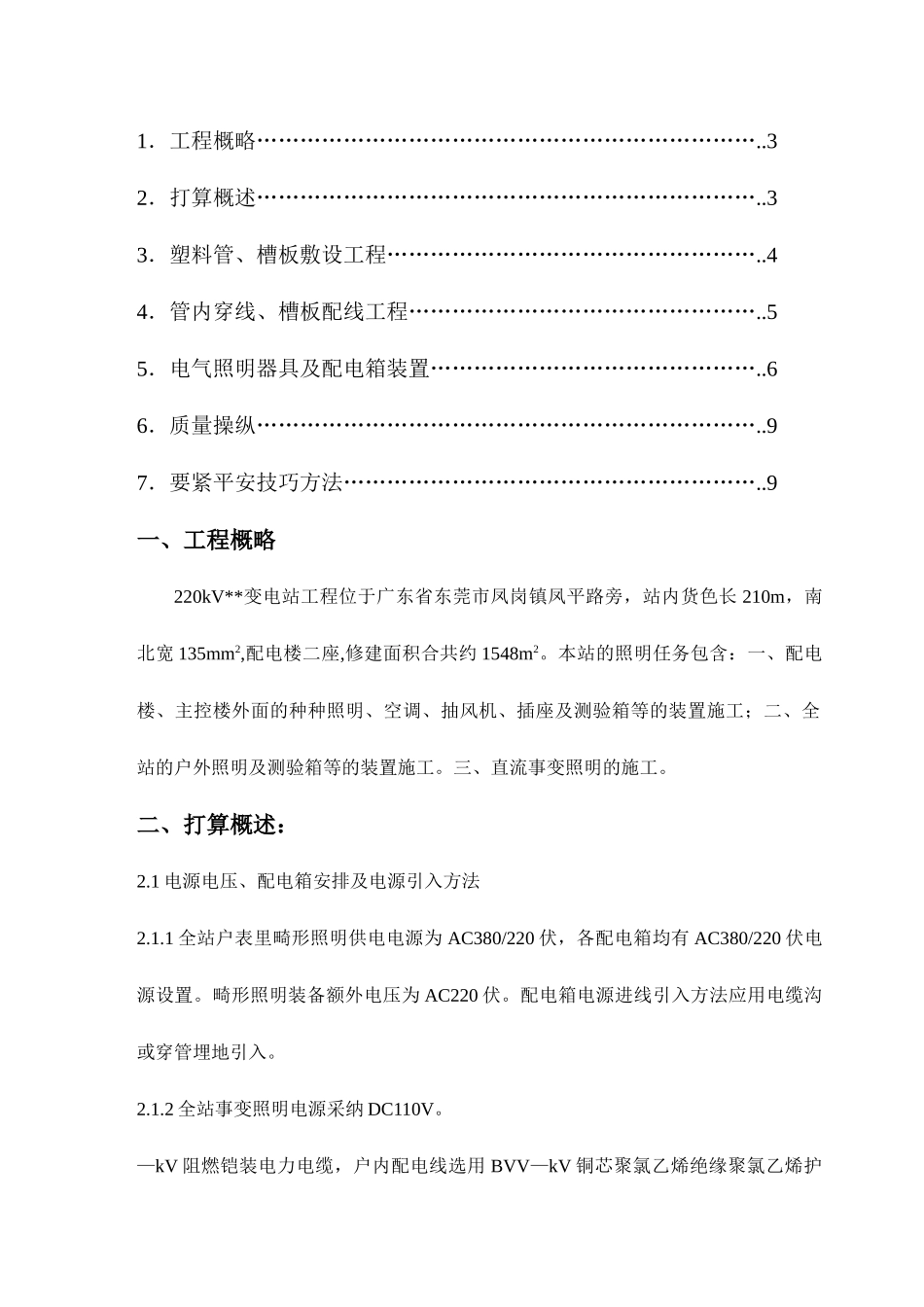

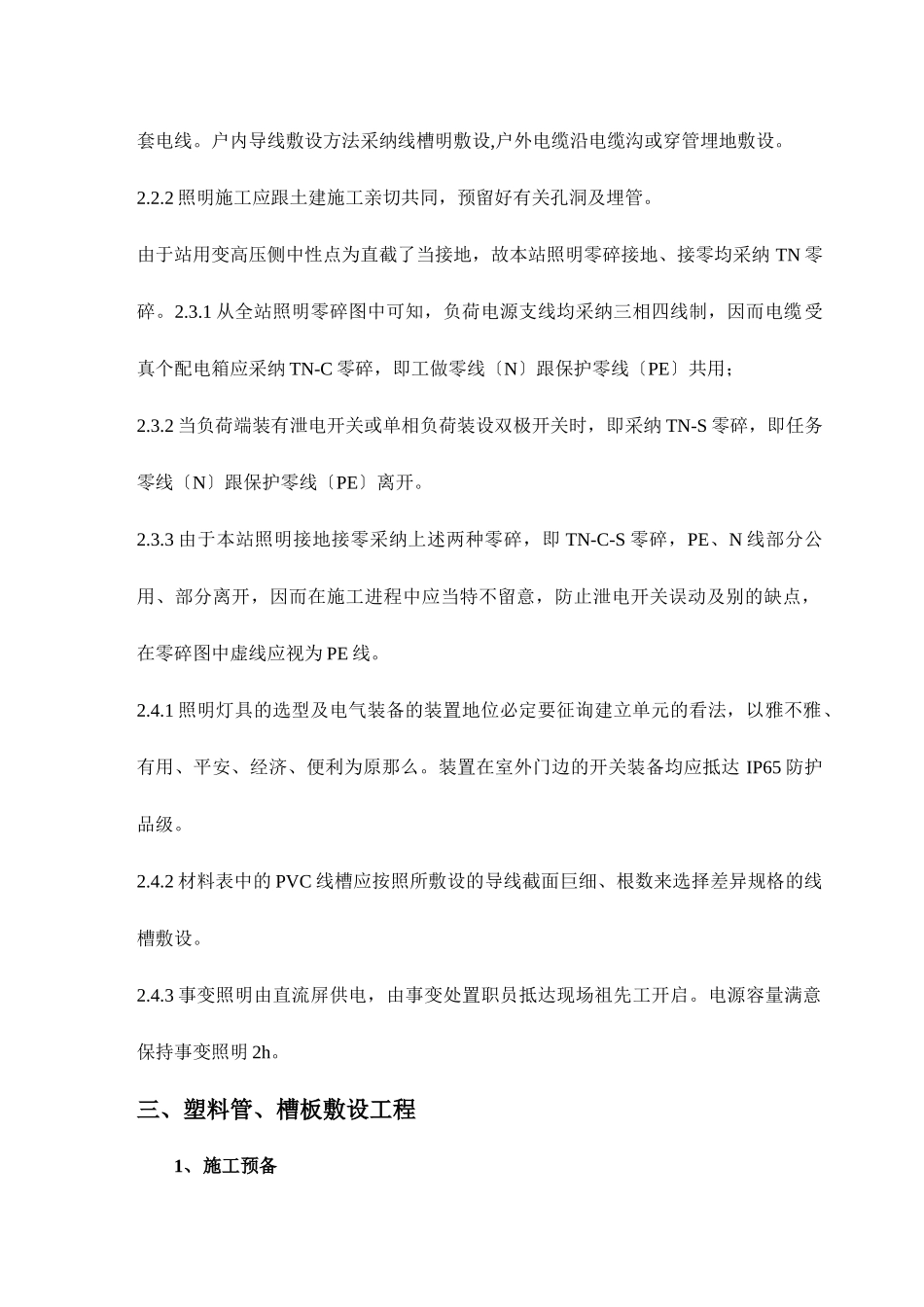

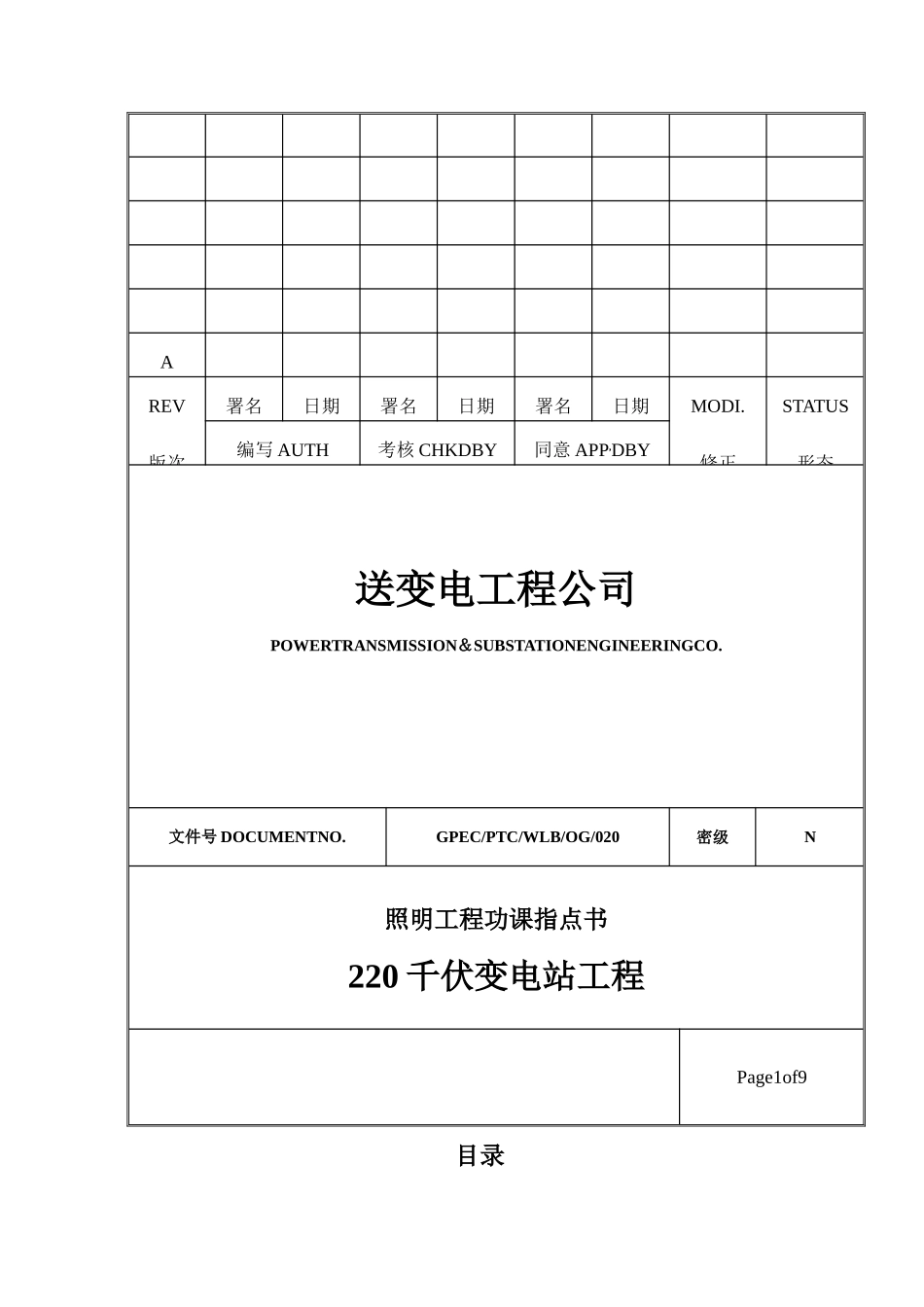

AREV版次署名日期署名日期署名日期MODI.修正STATUS形态编写AUTH考核CHKDBY同意APP,DBY送变电工程公司POWERTRANSMISSION＆SUBSTATIONENGINEERINGCO.文件号DOCUMENTNO.GPEC/PTC/WLB/OG/020密级N照明工程功课指点书220千伏变电站工程Page1of9目录1．工程概略……………………………………………………………..32．打算概述……………………………………………………………..33．塑料管、槽板敷设工程……………………………………………..44．管内穿线、槽板配线工程…………………………………………..55．电气照明器具及配电箱装置………………………………………..66．质量操纵……………………………………………………………..97．要紧平安技巧方法…………………………………………………..9一、工程概略220kV**变电站工程位于广东省东莞市凤岗镇凤平路旁，站内货色长210m，南北宽135mm2,配电楼二座,修建面积合共约1548m2。本站的照明任务包含：一、配电楼、主控楼外面的种种照明、空调、抽风机、插座及测验箱等的装置施工；二、全站的户外照明及测验箱等的装置施工。三、直流事变照明的施工。二、打算概述：2.1电源电压、配电箱安排及电源引入方法2.1.1全站户表里畸形照明供电电源为AC380/220伏，各配电箱均有AC380/220伏电源设置。畸形照明装备额外电压为AC220伏。配电箱电源进线引入方法应用电缆沟或穿管埋地引入。2.1.2全站事变照明电源采纳DC110V。—kV阻燃铠装电力电缆，户内配电线选用BVV—kV铜芯聚氯乙烯绝缘聚氯乙烯护套电线。户内导线敷设方法采纳线槽明敷设,户外电缆沿电缆沟或穿管埋地敷设。2.2.2照明施工应跟土建施工亲切共同，预留好有关孔洞及埋管。由于站用变高压侧中性点为直截了当接地，故本站照明零碎接地、接零均采纳TN零碎。2.3.1从全站照明零碎图中可知，负荷电源支线均采纳三相四线制，因而电缆受真个配电箱应采纳TN-C零碎，即工做零线〔N〕跟保护零线〔PE〕共用；2.3.2当负荷端装有泄电开关或单相负荷装设双极开关时，即采纳TN-S零碎，即任务零线〔N〕跟保护零线〔PE〕离开。2.3.3由于本站照明接地接零采纳上述两种零碎，即TN-C-S零碎，PE、N线部分公用、部分离开，因而在施工进程中应当特不留意，防止泄电开关误动及别的缺点，在零碎图中虚线应视为PE线。2.4.1照明灯具的选型及电气装备的装置地位必定要征询建立单元的看法，以雅不雅、有用、平安、经济、便利为原那么。装置在室外门边的开关装备均应抵达IP65防护品级。2.4.2材料表中的PVC线槽应按照所敷设的导线截面巨细、根数来选择差异规格的线槽敷设。2.4.3事变照明由直流屏供电，由事变处置职员抵达现场祖先工开启。电源容量满意保持事变照明2h。三、塑料管、槽板敷设工程1、施工预备1.1材料凡所运用PVC管、槽，其材供均应具耐热、阻燃跟抗打击才能，并有产物及格证。PVC管材其里外应光滑，无凸棱凹陷、针孔跟汽泡，管壁厚度应平均分歧。一切塑料管附件与明配塑料成品，如种种出厂灯头盒、开关盒跟管箍等，均应运用配套的阻燃塑料成品。1.2职员安排有施工技巧及经历并有义务心的职员担负施工义务，确保优质、高效实现照明工程。2、施工工艺2.1按打算图测出盒、箱跟出线口等的精确地位。并按照测定的盒跟箱的地位，弹出管〔槽〕走向的垂直线跟程度线。并按照标准标出各歧路，吊架跟结实详细地位。2.2悬空管路采纳抱箍法等结实方法。无奈采纳哪种结实方法，均应先结实两头支架或吊架，而后拉直线结实两头各支架或吊架。埋上天下的线管下层必需先夯实，管件衔接要做好防水处置〔用粘接剂粘接〕，埋管后管周要采纳恰当的方法加以保护。槽板底结实点的间距应少于500毫米，用手钻钻孔，橡胶胀管添补后用木牙镙丝上紧。2.3支架、吊架地位精确，间隔平均，管卡应平坦结实。2.4为使线口各装置划一、雅不雅，槽板应紧贴在修建物的外表，并只管沿屋宇的线足、墙足，槽梁等敷设，要与修建物的线条平行或垂直。2.5线槽配线在穿过槽板或墙壁时，运用穿墙套管，同时穿楼板处必需用钢管保护。2.6槽板对接时，底板跟盖板均应分家成450角的歪口进展衔接。拼接要严密，底板的线槽要对齐，对正，底板与盖板的接口要错...
