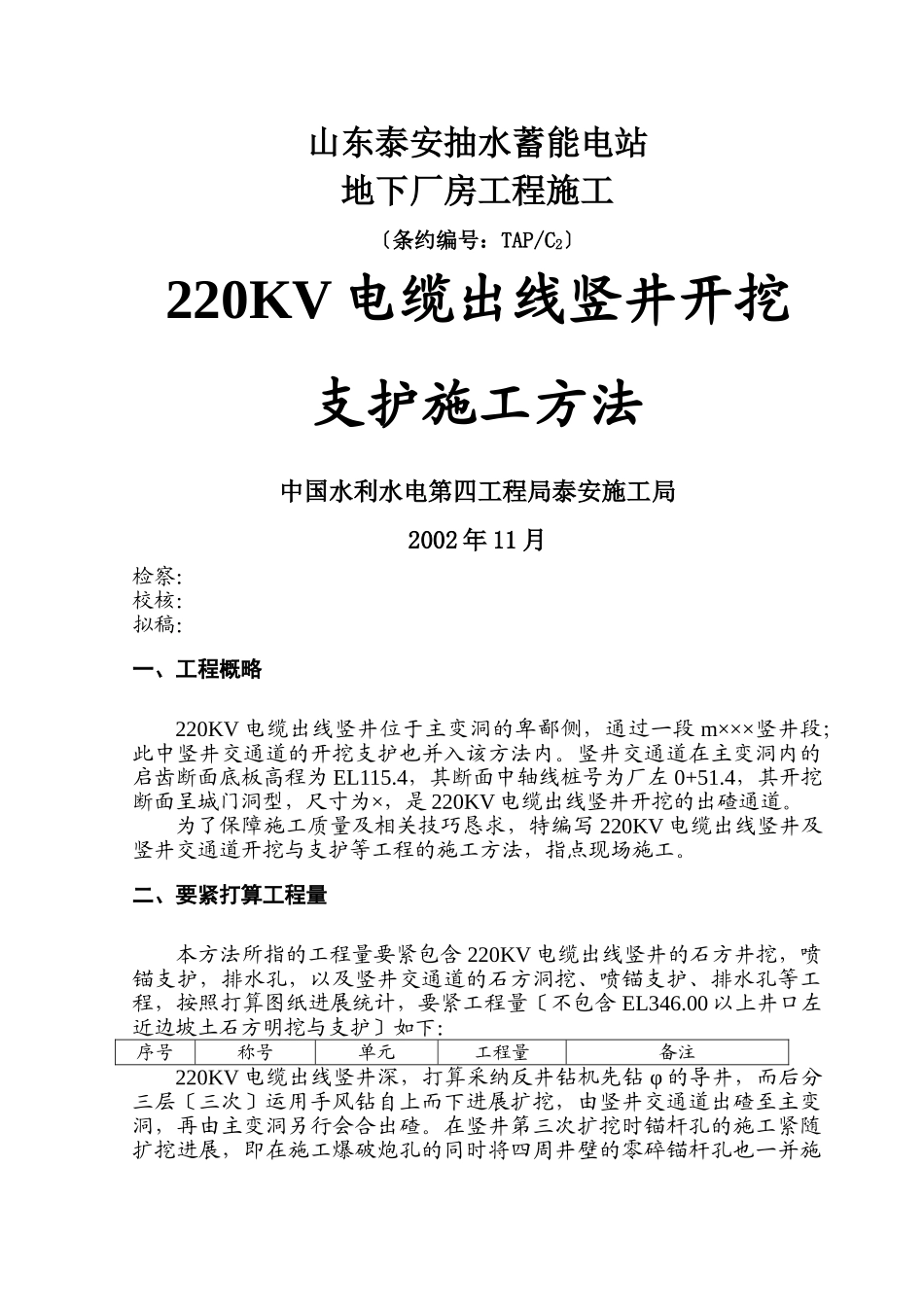

建筑行业220KV电缆出线竖井开挖支护施工措施 _第1页
1/9

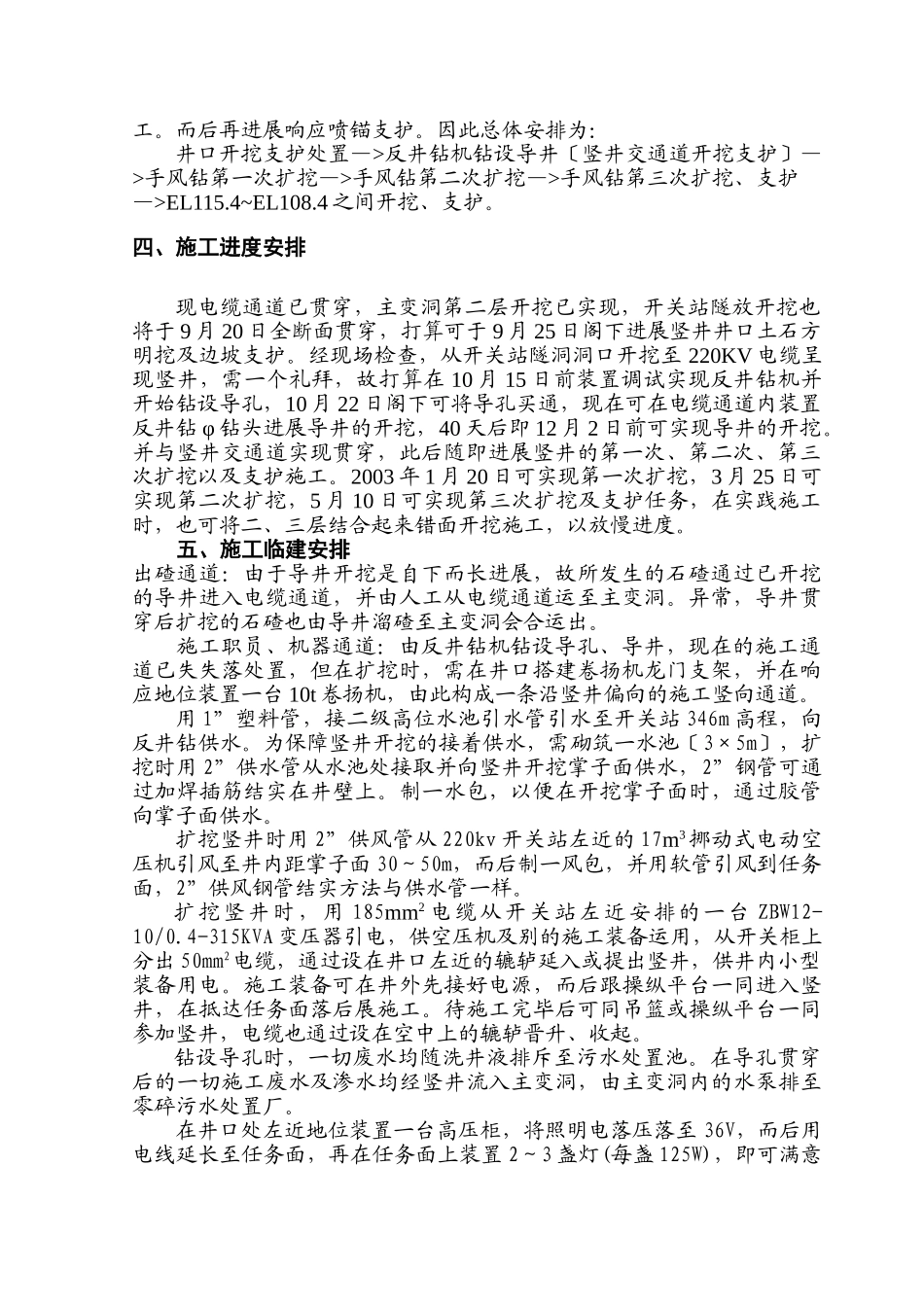

建筑行业220KV电缆出线竖井开挖支护施工措施 _第2页
2/9

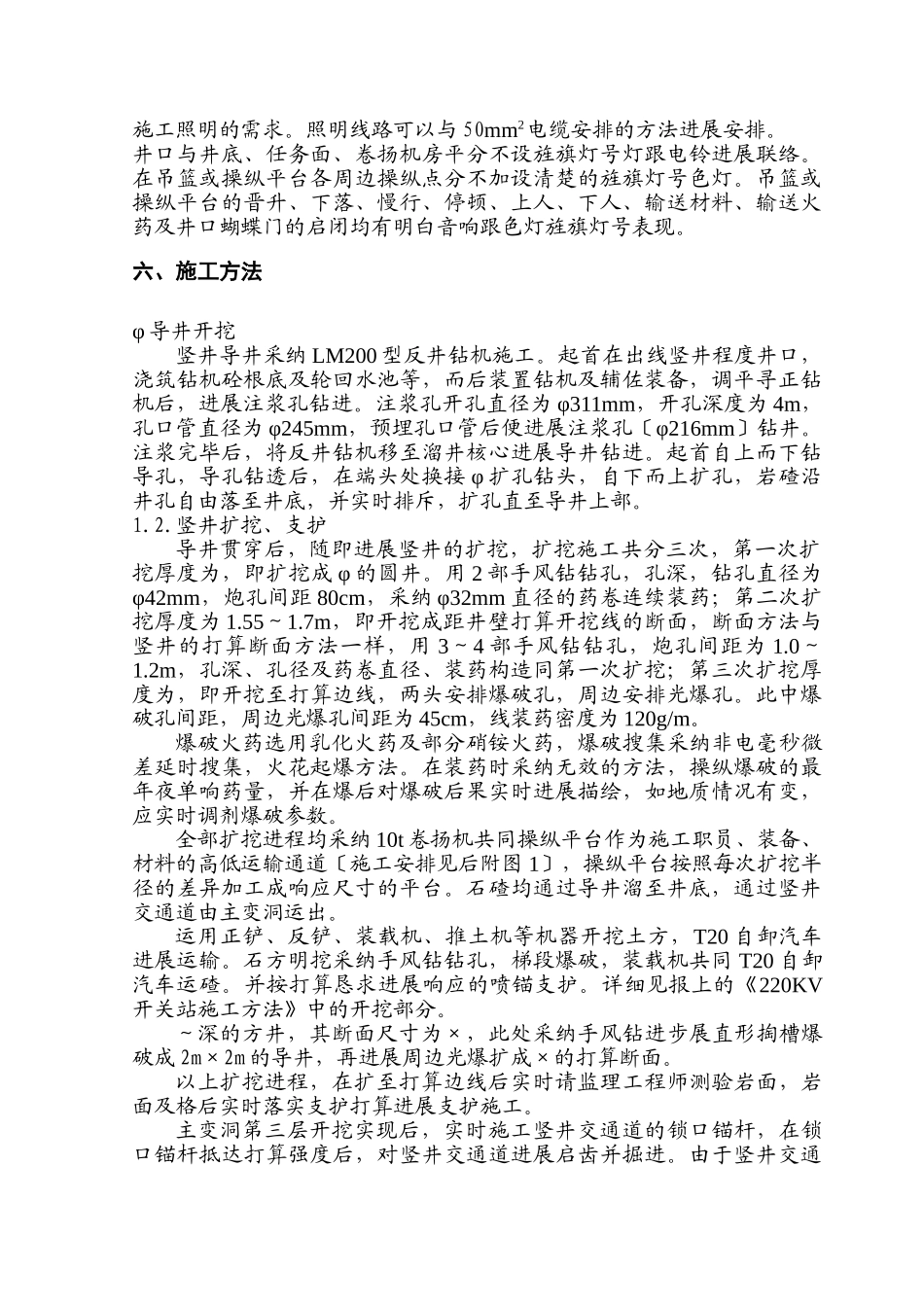

建筑行业220KV电缆出线竖井开挖支护施工措施 _第3页
3/9
山东泰安抽水蓄能电站地下厂房工程施工〔条约编号:TAP/C2〕220KV电缆出线竖井开挖支护施工方法中国水利水电第四工程局泰安施工局2002年11月检察:校核:拟稿:一、工程概略220KV电缆出线竖井位于主变洞的卑鄙侧,通过一段m×××竖井段;此中竖井交通道的开挖支护也并入该方法内。竖井交通道在主变洞内的启齿断面底板高程为EL115.4,其断面中轴线桩号为厂左0+51.4,其开挖断面呈城门洞型,尺寸为×,是220KV电缆出线竖井开挖的出碴通道。为了保障施工质量及相关技巧恳求,特编写220KV电缆出线竖井及竖井交通道开挖与支护等工程的施工方法,指点现场施工。二、要紧打算工程量本方法所指的工程量要紧包含220KV电缆出线竖井的石方井挖,喷锚支护,排水孔,以及竖井交通道的石方洞挖、喷锚支护、排水孔等工程,按照打算图纸进展统计,要紧工程量〔不包含EL346.00以上井口左近边坡土石方明挖与支护〕如下:序号称号单元工程量备注220KV电缆出线竖井深,打算采纳反井钻机先钻φ的导井,而后分三层〔三次〕运用手风钻自上而下进展扩挖,由竖井交通道出碴至主变洞,再由主变洞另行会合出碴。在竖井第三次扩挖时锚杆孔的施工紧随扩挖进展,即在施工爆破炮孔的同时将四周井壁的零碎锚杆孔也一并施工。而后再进展响应喷锚支护。因此总体安排为:井口开挖支护处置—>反井钻机钻设导井〔竖井交通道开挖支护〕—>手风钻第一次扩挖—>手风钻第二次扩挖—>手风钻第三次扩挖、支护—>EL115.4~EL108.4之间开挖、支护。四、施工进度安排现电缆通道已贯穿,主变洞第二层开挖已实现,开关站隧放开挖也将于9月20日全断面贯穿,打算可于9月25日阁下进展竖井井口土石方明挖及边坡支护。经现场检查,从开关站隧洞洞口开挖至220KV电缆呈现竖井,需一个礼拜,故打算在10月15日前装置调试实现反井钻机并开始钻设导孔,10月22日阁下可将导孔买通,现在可在电缆通道内装置反井钻φ钻头进展导井的开挖,40天后即12月2日前可实现导井的开挖。并与竖井交通道实现贯穿,此后随即进展竖井的第一次、第二次、第三次扩挖以及支护施工。2003年1月20日可实现第一次扩挖,3月25日可实现第二次扩挖,5月10日可实现第三次扩挖及支护任务,在实践施工时,也可将二、三层结合起来错面开挖施工,以放慢进度。五、施工临建安排出碴通道:由于导井开挖是自下而长进展,故所发生的石碴通过已开挖的导井进入电缆通道,并由人工从电缆通道运至主变洞。异常,导井贯穿后扩挖的石碴也由导井溜碴至主变洞会合运出。施工职员、机器通道:由反井钻机钻设导孔、导井,现在的施工通道已失失落处置,但在扩挖时,需在井口搭建卷扬机龙门支架,并在响应地位装置一台10t卷扬机,由此构成一条沿竖井偏向的施工竖向通道。用1”塑料管,接二级高位水池引水管引水至开关站346m高程,向反井钻供水。为保障竖井开挖的接着供水,需砌筑一水池〔3×5m〕,扩挖时用2”供水管从水池处接取并向竖井开挖掌子面供水,2”钢管可通过加焊插筋结实在井壁上。制一水包,以便在开挖掌子面时,通过胶管向掌子面供水。扩挖竖井时用2”供风管从220kv开关站左近的17m3挪动式电动空压机引风至井内距掌子面30~50m,而后制一风包,并用软管引风到任务面,2”供风钢管结实方法与供水管一样。扩挖竖井时,用185mm2电缆从开关站左近安排的一台ZBW12-10/0.4-315KVA变压器引电,供空压机及别的施工装备运用,从开关柜上分出50mm2电缆,通过设在井口左近的辘轳延入或提出竖井,供井内小型装备用电。施工装备可在井外先接好电源,而后跟操纵平台一同进入竖井,在抵达任务面落后展施工。待施工完毕后可同吊篮或操纵平台一同参加竖井,电缆也通过设在空中上的辘轳晋升、收起。钻设导孔时,一切废水均随洗井液排斥至污水处置池。在导孔贯穿后的一切施工废水及渗水均经竖井流入主变洞,由主变洞内的水泵排至零碎污水处置厂。在井口处左近地位装置一台高压柜,将照明电落压落至36V,而后用电线延长至任务面,再在任务面上装置2~3盏灯(每盏125W),即可满意施工照明的需求。照明线路可以与50mm2电缆安排的方法进展安排。井口与井底、任务面、卷扬机房平分不设旌旗灯号灯跟电铃进展联络...
