建筑行业18层住宅楼电气施工组织设计方案 VIP专享VIP免费

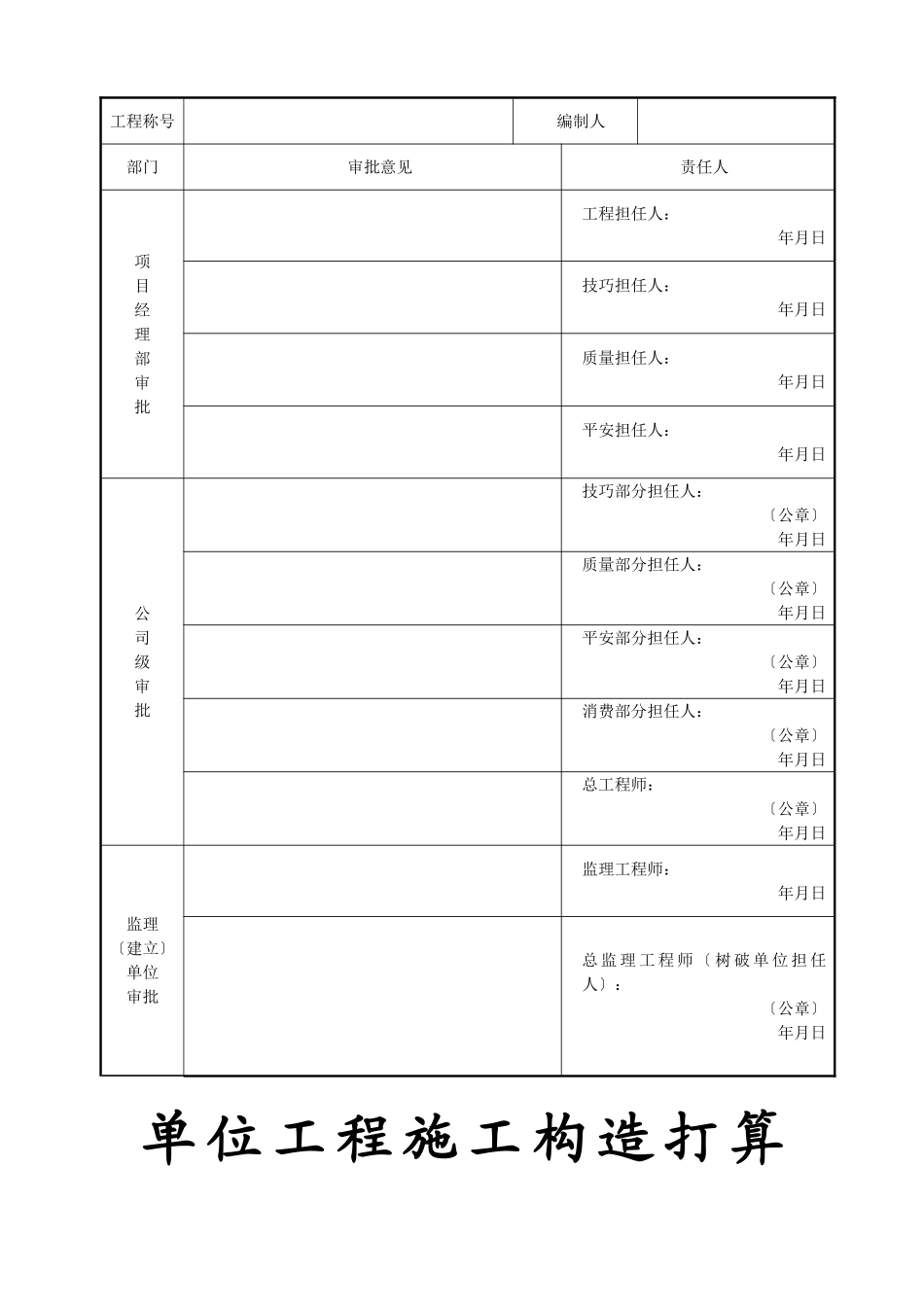

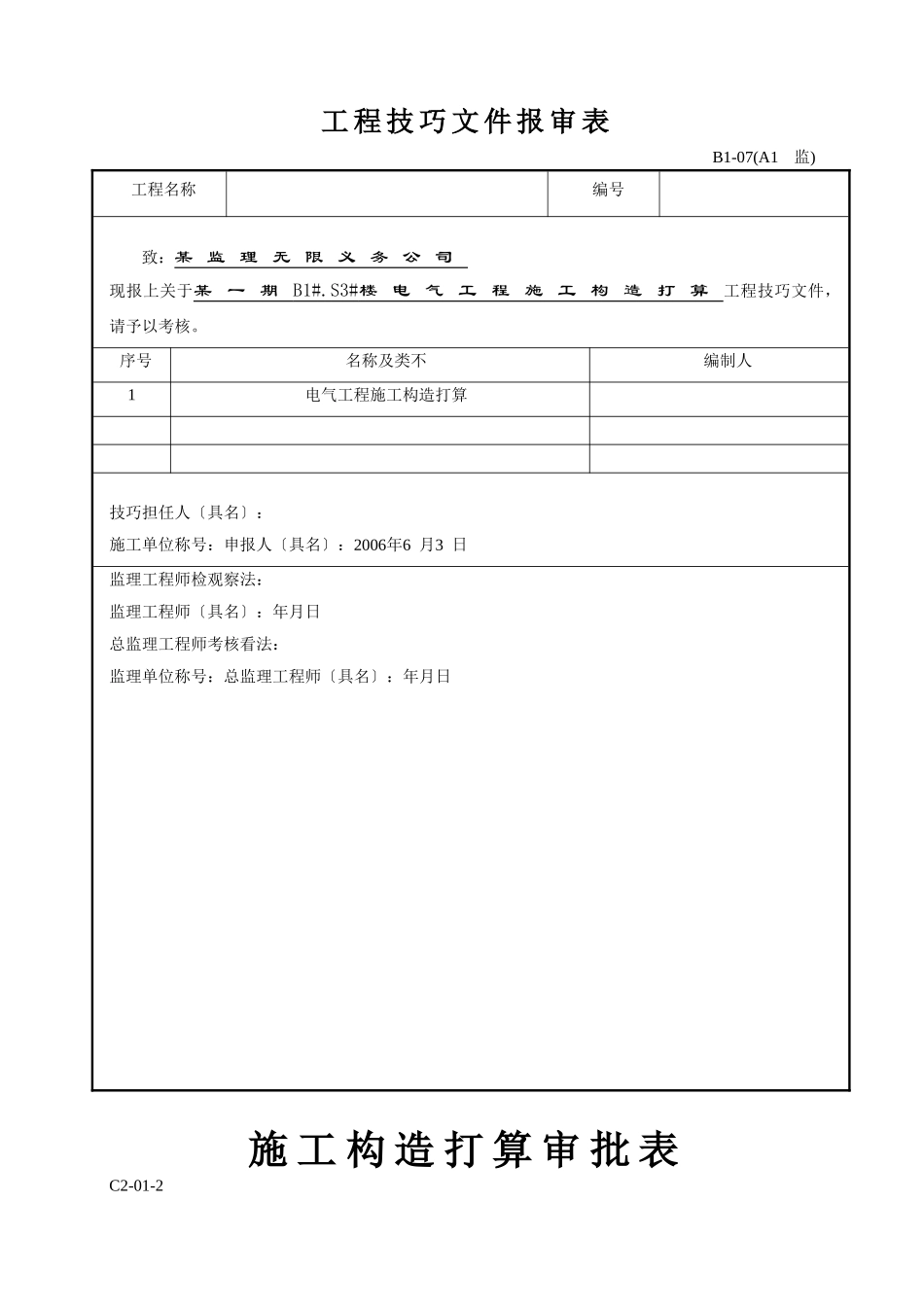

工程技巧文件报审表B1-07(A1监)工程名称编号致：某监理无限义务公司现报上关于某一期B1#.S3#楼电气工程施工构造打算工程技巧文件，请予以考核。序号名称及类不编制人1电气工程施工构造打算技巧担任人〔具名〕：施工单位称号：申报人〔具名〕：2006年6月3日监理工程师检观察法：监理工程师〔具名〕：年月日总监理工程师考核看法：监理单位称号：总监理工程师〔具名〕：年月日施工构造打算审批表C2-01-2工程称号编制人部门审批意见责任人项目经理部审批工程担任人：年月日技巧担任人：年月日质量担任人：年月日平安担任人：年月日公司级审批技巧部分担任人：〔公章〕年月日质量部分担任人：〔公章〕年月日平安部分担任人：〔公章〕年月日消费部分担任人：〔公章〕年月日总工程师：〔公章〕年月日监理〔建立〕单位审批监理工程师：年月日总监理工程师〔树破单位担任人〕：〔公章〕年月日单位工程施工构造打算〔施工打算〕——电气工程体例日期：2006年6月1日编制根据1．按照某一期B1#.S3#楼工程施工条约2．某一期B1#.S3#楼工程打算图纸3．修建电气工程施工质量验收标准GB50303—20024．修建工程施工质量验收一致标准GB50300-20015．电缆桥架装置图集86SD1696．参照修建电气装置工程施工图集第三册〔第二版〕7．别的参照有关图集目录一、工程概略………………………………………‥………1二、施工布署及施工进度…………………………………‥2三、施工预备任务打算………………………………………5四、施工打算…………………………………………………13五、施工方法与技巧方法………………………………………13六、制造打算…………………………………………………26七、平安施工技巧方法……………………………………‥27八、质量测验数据标准………………………………………27九、成品保护方法……………………………………………28十、落低本钱方法……………………………………………28十一、平安消费、文化施工、保护情况、保障安康………28十二、分部〔子分部〕工程、分项工程分别………………30一、工程概略1.1工程简介：工程称号某一期B1#.S3#楼工程地点修建面积28000平方米树破单位工程构造框剪修建层数地下一层工程打算开工日期：2006年6月3日地上十八层开工日期：2006年11月15日工程简介：本工程为一类商住楼，构外型式为剪力墙构造，共十八层，地下一层为泊车库，一层至二层为商服，三层至十八层为室庐。十九层为机房层。1.3电源及供电：本工程为一类高层，消防电梯、消防泵、消防风机、配电室、消防操纵室、应急照明及分散唆使照明等负荷为一级负荷供电，楼梯间照明按二级负荷供电，别的按三级负荷供电。采纳树干式与喷射式相结合的配电方法。本工程室庐任务电源、换热站电源由室庐下方变电亭引来380/220V高压电源，其余均由变电所引来，配电零碎接地型式为TN-S零碎，备用电源采纳自启动柴油发电机组，一二级负荷采纳双电源供电，当主电源停顿任务时，发电机主动启动，并能在30S外向负荷供电。一切双电源主动转换开关皆选用PC及产物。1.4计量及供电:室庐部分每户为单相供电，各户设单相计量表。每户年夜于80平方米按6KW计量，小于80平方米按4KW计量。室庐部分每四层/下面为每两层〔详见零碎图〕打算量箱，室庐电度表箱分不设在3、7、11、15、17层。每户内设一住户开关箱。本楼有四个单位，1、2、4单位为一梯两户，3单位为一梯三户。计量表型号选用供电部分指定产物。1.5导线选择及线路敷设：配电室至电缆竖井间程度支线采纳电缆桥架敷设〔外刷防火涂料，耐火时间>1.5h〕，电缆井内阻燃电缆明敷，暗敷时其非熄灭体保护层厚度不小于3CM；明敷设时外刷防火涂料〔耐火时间>1.5h〕，配电支线采纳YJV聚乙烯护套电力电缆，照明程度分支支线采纳BV－500V铜芯塑料线穿钢管暗敷；别的配电支线采纳竖井内明敷或穿钢管暗敷。电缆敷设：施工应留意电缆在桥架内的公正陈列，防止穿插。线缆敷设终了封盖后须涂防火涂料，桥架内设竖相金属隔板，电缆在电缆桥架内敷设消防回路与畸形回路之间加金属隔板离隔。1.5.3照明平面图中，一般照明回路采纳BV-500-2.5mm2导线，未标根数处均为2根，2...
