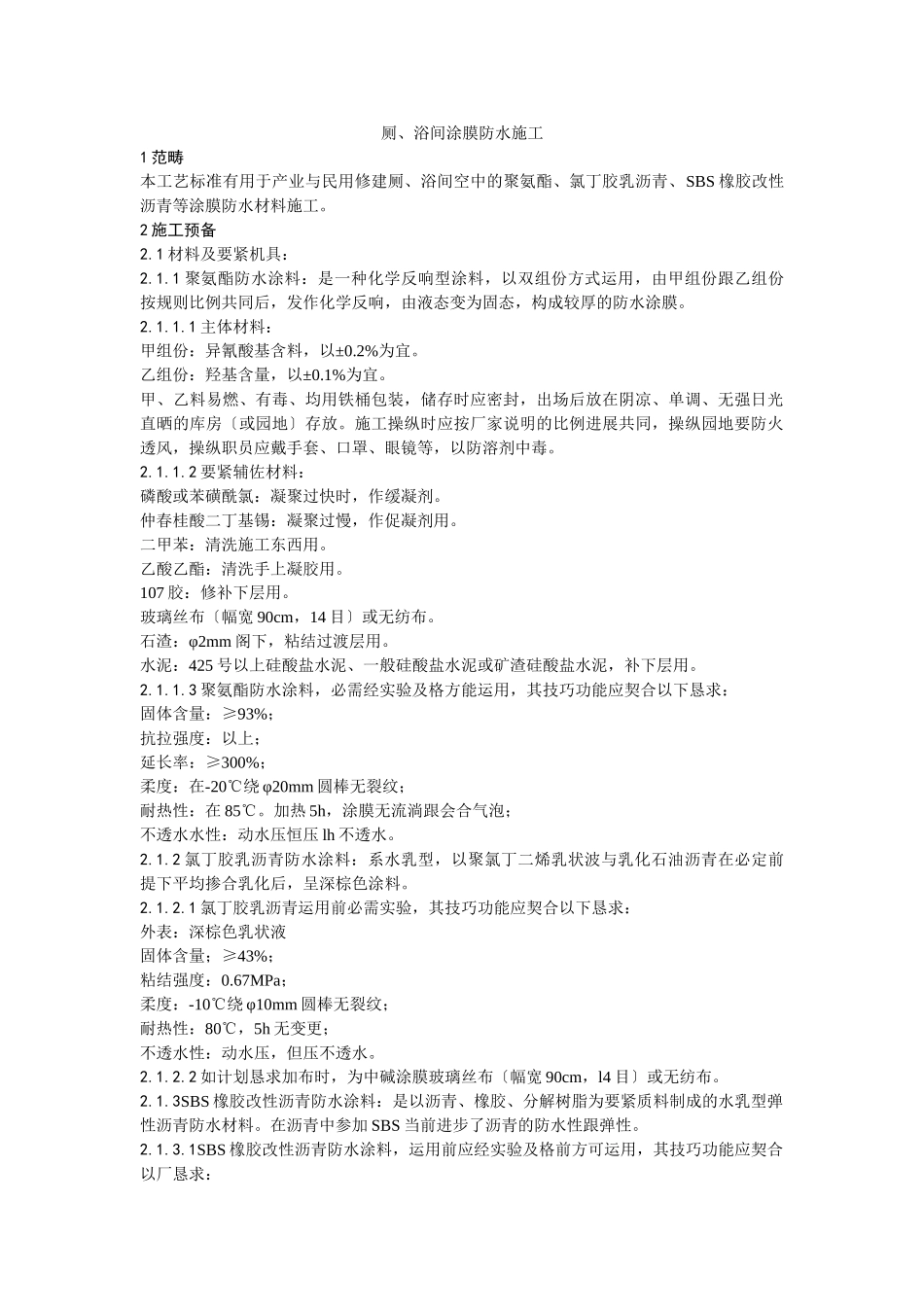

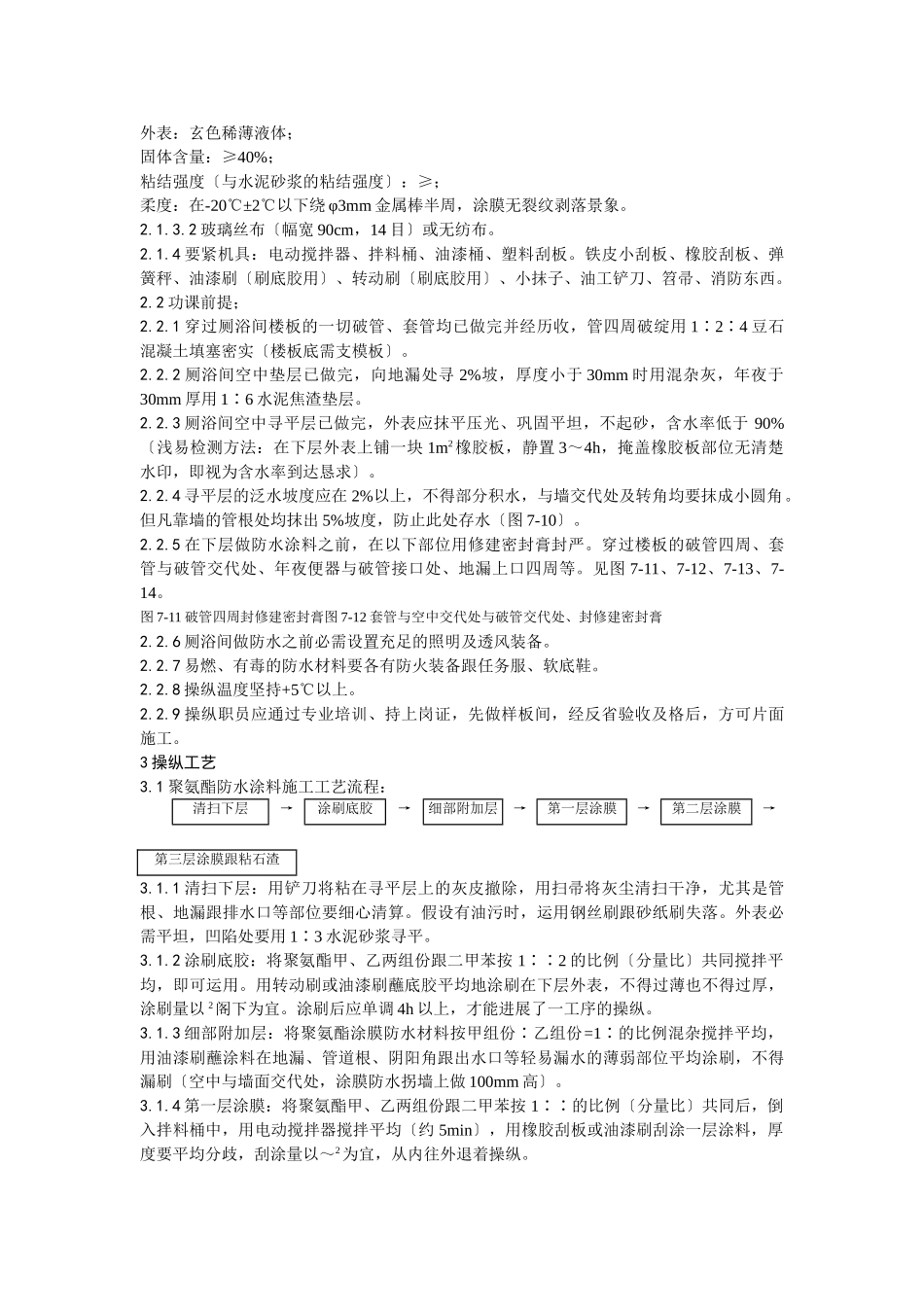

厕、浴间涂膜防水施工1范畴本工艺标准有用于产业与民用修建厕、浴间空中的聚氨酯、氯丁胶乳沥青、SBS橡胶改性沥青等涂膜防水材料施工。2施工预备2.1材料及要紧机具：2.1.1聚氨酯防水涂料：是一种化学反响型涂料，以双组份方式运用，由甲组份跟乙组份按规则比例共同后，发作化学反响，由液态变为固态，构成较厚的防水涂膜。2.1.1.1主体材料：甲组份：异氰酸基含料，以±0.2%为宜。乙组份：羟基含量，以±0.1%为宜。甲、乙料易燃、有毒、均用铁桶包装，储存时应密封，出场后放在阴凉、单调、无强日光直晒的库房〔或园地〕存放。施工操纵时应按厂家说明的比例进展共同，操纵园地要防火透风，操纵职员应戴手套、口罩、眼镜等，以防溶剂中毒。2.1.1.2要紧辅佐材料：磷酸或苯磺酰氯：凝聚过快时，作缓凝剂。仲春桂酸二丁基锡：凝聚过慢，作促凝剂用。二甲苯：清洗施工东西用。乙酸乙酯：清洗手上凝胶用。107胶：修补下层用。玻璃丝布〔幅宽90cm，14目〕或无纺布。石渣：φ2mm阁下，粘结过渡层用。水泥：425号以上硅酸盐水泥、一般硅酸盐水泥或矿渣硅酸盐水泥，补下层用。2.1.1.3聚氨酯防水涂料，必需经实验及格方能运用，其技巧功能应契合以下恳求：固体含量：≥93%；抗拉强度：以上；延长率：≥300%；柔度：在-20℃绕φ20mm圆棒无裂纹；耐热性：在85℃。加热5h，涂膜无流淌跟会合气泡；不透水水性：动水压恒压lh不透水。2.1.2氯丁胶乳沥青防水涂料：系水乳型，以聚氯丁二烯乳状波与乳化石油沥青在必定前提下平均掺合乳化后，呈深棕色涂料。2.1.2.1氯丁胶乳沥青运用前必需实验，其技巧功能应契合以下恳求：外表：深棕色乳状液固体含量；≥43%；粘结强度：0.67MPa；柔度：-10℃绕φ10mm圆棒无裂纹；耐热性：80℃，5h无变更；不透水性：动水压，但压不透水。2.1.2.2如计划恳求加布时，为中碱涂膜玻璃丝布〔幅宽90cm，l4目〕或无纺布。2.1.3SBS橡胶改性沥青防水涂料：是以沥青、橡胶、分解树脂为要紧质料制成的水乳型弹性沥青防水材料。在沥青中参加SBS当前进步了沥青的防水性跟弹性。2.1.3.1SBS橡胶改性沥青防水涂料，运用前应经实验及格前方可运用，其技巧功能应契合以厂恳求：外表：玄色稀薄液体；固体含量：≥40%；粘结强度〔与水泥砂浆的粘结强度〕：≥；柔度：在-20℃±2℃以下绕φ3mm金属棒半周，涂膜无裂纹剥落景象。2.1.3.2玻璃丝布〔幅宽90cm，14目〕或无纺布。2.1.4要紧机具：电动搅拌器、拌料桶、油漆桶、塑料刮板。铁皮小刮板、橡胶刮板、弹簧秤、油漆刷〔刷底胶用〕、转动刷〔刷底胶用〕、小抹子、油工铲刀、笤帚、消防东西。2.2功课前提；2.2.1穿过厕浴间楼板的一切破管、套管均已做完并经历收，管四周破绽用1∶2∶4豆石混凝土填塞密实〔楼板底需支模板〕。2.2.2厕浴间空中垫层已做完，向地漏处寻2%坡，厚度小于30mm时用混杂灰，年夜于30mm厚用1∶6水泥焦渣垫层。2.2.3厕浴间空中寻平层已做完，外表应抹平压光、巩固平坦，不起砂，含水率低于90%〔浅易检测方法：在下层外表上铺一块1m2橡胶板，静置3～4h，掩盖橡胶板部位无清楚水印，即视为含水率到达恳求〕。2.2.4寻平层的泛水坡度应在2%以上，不得部分积水，与墙交代处及转角均要抹成小圆角。但凡靠墙的管根处均抹出5%坡度，防止此处存水〔图7-10〕。2.2.5在下层做防水涂料之前，在以下部位用修建密封膏封严。穿过楼板的破管四周、套管与破管交代处、年夜便器与破管接口处、地漏上口四周等。见图7-11、7-12、7-13、7-14。图7-11破管四周封修建密封膏图7-12套管与空中交代处与破管交代处、封修建密封膏2.2.6厕浴间做防水之前必需设置充足的照明及透风装备。2.2.7易燃、有毒的防水材料要各有防火装备跟任务服、软底鞋。2.2.8操纵温度坚持+5℃以上。2.2.9操纵职员应通过专业培训、持上岗证，先做样板间，经反省验收及格后，方可片面施工。3操纵工艺3.1聚氨酯防水涂料施工工艺流程：清扫下层→涂刷底胶→细部附加层→第一层涂膜→第二层涂膜→第三层涂膜跟粘石渣3.1.1清扫下层：用铲刀将粘在寻平层上的灰皮撤除，用扫帚将灰尘清扫干净，尤其是管根、地漏跟排水口等部位要细心清算。假设有油污时，运用钢丝刷跟砂纸刷失落。外表...
