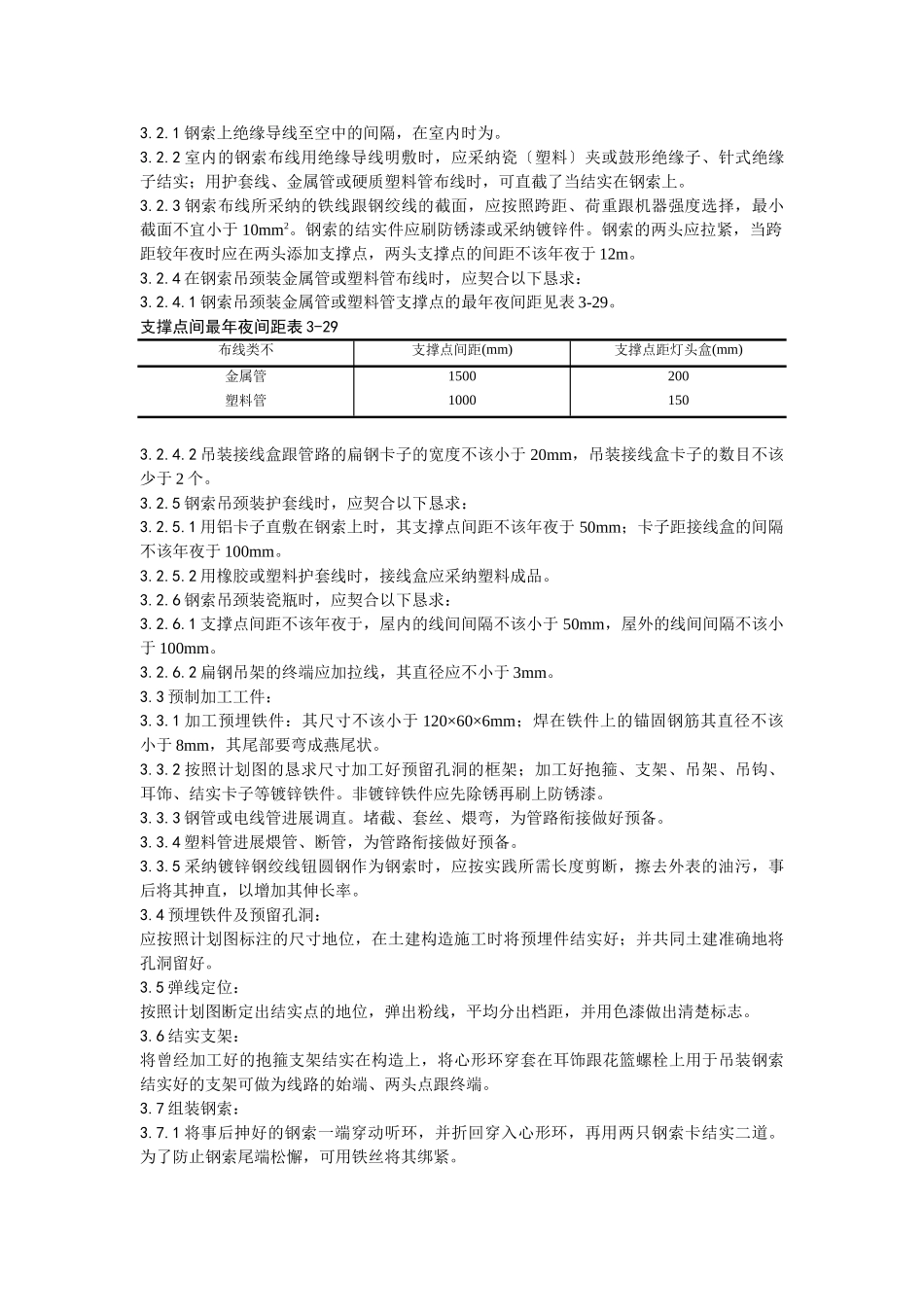

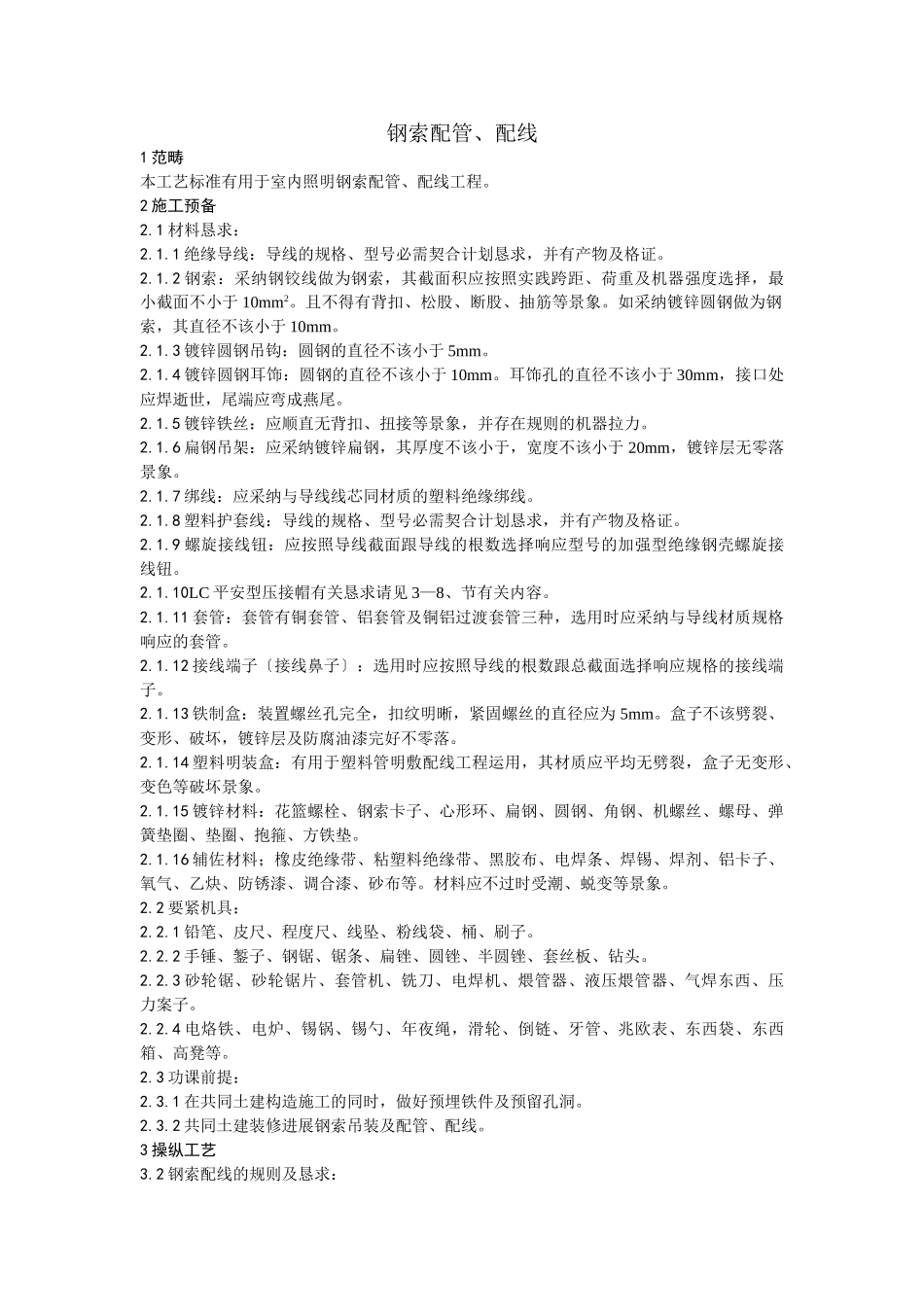

钢索配管、配线1范畴本工艺标准有用于室内照明钢索配管、配线工程。2施工预备2.1材料恳求：2.1.1绝缘导线：导线的规格、型号必需契合计划恳求，并有产物及格证。2.1.2钢索：采纳钢铰线做为钢索，其截面积应按照实践跨距、荷重及机器强度选择，最小截面不小于10mm2。且不得有背扣、松股、断股、抽筋等景象。如采纳镀锌圆钢做为钢索，其直径不该小于10mm。2.1.3镀锌圆钢吊钩：圆钢的直径不该小于5mm。2.1.4镀锌圆钢耳饰：圆钢的直径不该小于10mm。耳饰孔的直径不该小于30mm，接口处应焊逝世，尾端应弯成燕尾。2.1.5镀锌铁丝：应顺直无背扣、扭接等景象，并存在规则的机器拉力。2.1.6扁钢吊架：应采纳镀锌扁钢，其厚度不该小于，宽度不该小于20mm，镀锌层无零落景象。2.1.7绑线：应采纳与导线线芯同材质的塑料绝缘绑线。2.1.8塑料护套线：导线的规格、型号必需契合计划恳求，并有产物及格证。2.1.9螺旋接线钮：应按照导线截面跟导线的根数选择响应型号的加强型绝缘钢壳螺旋接线钮。2.1.10LC平安型压接帽有关恳求请见3—8、节有关内容。2.1.11套管：套管有铜套管、铝套管及铜铝过渡套管三种，选用时应采纳与导线材质规格响应的套管。2.1.12接线端子〔接线鼻子〕：选用时应按照导线的根数跟总截面选择响应规格的接线端子。2.1.13铁制盒：装置螺丝孔完全，扣纹明晰，紧固螺丝的直径应为5mm。盒子不该劈裂、变形、破坏，镀锌层及防腐油漆完好不零落。2.1.14塑料明装盒：有用于塑料管明敷配线工程运用，其材质应平均无劈裂，盒子无变形、变色等破坏景象。2.1.15镀锌材料：花篮螺栓、钢索卡子、心形环、扁钢、圆钢、角钢、机螺丝、螺母、弹簧垫圈、垫圈、抱箍、方铁垫。2.1.16辅佐材料；橡皮绝缘带、粘塑料绝缘带、黑胶布、电焊条、焊锡、焊剂、铝卡子、氧气、乙炔、防锈漆、调合漆、砂布等。材料应不过时受潮、蜕变等景象。2.2要紧机具：2.2.1铅笔、皮尺、程度尺、线坠、粉线袋、桶、刷子。2.2.2手锤、錾子、钢锯、锯条、扁锉、圆锉、半圆锉、套丝板、钻头。2.2.3砂轮锯、砂轮锯片、套管机、铣刀、电焊机、煨管器、液压煨管器、气焊东西、压力案子。2.2.4电烙铁、电炉、锡锅、锡勺、年夜绳，滑轮、倒链、牙管、兆欧表、东西袋、东西箱、高凳等。2.3功课前提：2.3.1在共同土建构造施工的同时，做好预埋铁件及预留孔洞。2.3.2共同土建装修进展钢索吊装及配管、配线。3操纵工艺3.2钢索配线的规则及恳求：3.2.1钢索上绝缘导线至空中的间隔，在室内时为。3.2.2室内的钢索布线用绝缘导线明敷时，应采纳瓷〔塑料〕夹或鼓形绝缘子、针式绝缘子结实；用护套线、金属管或硬质塑料管布线时，可直截了当结实在钢索上。3.2.3钢索布线所采纳的铁线跟钢绞线的截面，应按照跨距、荷重跟机器强度选择，最小截面不宜小于10mm2。钢索的结实件应刷防锈漆或采纳镀锌件。钢索的两头应拉紧，当跨距较年夜时应在两头添加支撑点，两头支撑点的间距不该年夜于12m。3.2.4在钢索吊颈装金属管或塑料管布线时，应契合以下恳求：3.2.4.1钢索吊颈装金属管或塑料管支撑点的最年夜间距见表3-29。支撑点间最年夜间距表3-29布线类不支撑点间距(mm)支撑点距灯头盒(mm)金属管塑料管150010002001503.2.4.2吊装接线盒跟管路的扁钢卡子的宽度不该小于20mm，吊装接线盒卡子的数目不该少于2个。3.2.5钢索吊颈装护套线时，应契合以下恳求：3.2.5.1用铝卡子直敷在钢索上时，其支撑点间距不该年夜于50mm；卡子距接线盒的间隔不该年夜于100mm。3.2.5.2用橡胶或塑料护套线时，接线盒应采纳塑料成品。3.2.6钢索吊颈装瓷瓶时，应契合以下恳求：3.2.6.1支撑点间距不该年夜于，屋内的线间间隔不该小于50mm，屋外的线间间隔不该小于100mm。3.2.6.2扁钢吊架的终端应加拉线，其直径应不小于3mm。3.3预制加工工件：3.3.1加工预埋铁件：其尺寸不该小于120×60×6mm；焊在铁件上的锚固钢筋其直径不该小于8mm，其尾部要弯成燕尾状。3.3.2按照计划图的恳求尺寸加工好预留孔洞的框架；加工好抱箍、支架、吊架、吊钩、耳饰、结实卡子等镀锌铁件。非镀锌铁件应先除锈再刷上防锈漆。3.3.3钢管或电线管进展调直。堵截、套丝、煨弯，为管路衔接做好预备。3.3.4...
