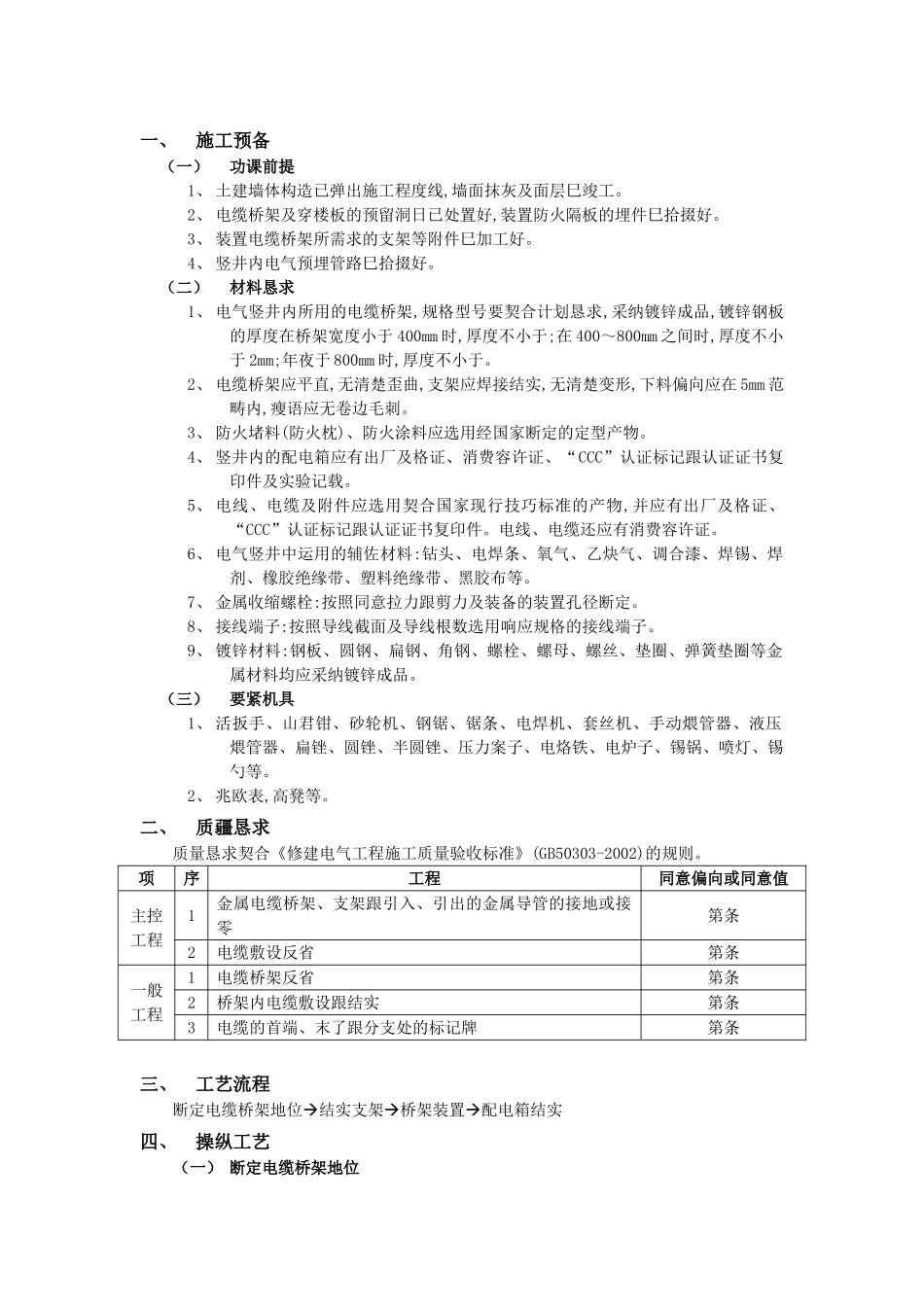

一、施工预备（一）功课前提1、土建墙体构造已弹出施工程度线,墙面抹灰及面层巳竣工。2、电缆桥架及穿楼板的预留洞日已处置好,装置防火隔板的埋件巳拾掇好。3、装置电缆桥架所需求的支架等附件巳加工好。4、竖井内电气预埋管路巳拾掇好。（二）材料恳求1、电气竖井内所用的电缆桥架,规格型号要契合计划恳求,采纳镀锌成品,镀锌钢板的厚度在桥架宽度小于400mm时,厚度不小于;在400～800mm之间时,厚度不小于2mm;年夜于800mm时,厚度不小于。2、电缆桥架应平直,无清楚歪曲,支架应焊接结实,无清楚变形,下料偏向应在5mm范畴内,瘦语应无卷边毛刺。3、防火堵料(防火枕)、防火涂料应选用经国家断定的定型产物。4、竖井内的配电箱应有出厂及格证、消费容许证、“CCC”认证标记跟认证证书复印件及实验记载。5、电线、电缆及附件应选用契合国家现行技巧标准的产物,并应有出厂及格证、“CCC”认证标记跟认证证书复印件。电线、电缆还应有消费容许证。6、电气竖井中运用的辅佐材料:钻头、电焊条、氧气、乙炔气、调合漆、焊锡、焊剂、橡胶绝缘带、塑料绝缘带、黑胶布等。7、金属收缩螺栓:按照同意拉力跟剪力及装备的装置孔径断定。8、接线端子:按照导线截面及导线根数选用响应规格的接线端子。9、镀锌材料:钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫圈等金属材料均应采纳镀锌成品。（三）要紧机具1、活扳手、山君钳、砂轮机、钢锯、锯条、电焊机、套丝机、手动煨管器、液压煨管器、扁锉、圆锉、半圆锉、压力案子、电烙铁、电炉子、锡锅、喷灯、锡勺等。2、兆欧表,高凳等。二、质疆恳求质量恳求契合《修建电气工程施工质量验收标准》(GB50303-2002)的规则。项序工程同意偏向或同意值主控工程1金属电缆桥架、支架跟引入、引出的金属导管的接地或接零第条2电缆敷设反省第条一般工程1电缆桥架反省第条2桥架内电缆敷设跟结实第条3电缆的首端、末了跟分支处的标记牌第条三、工艺流程断定电缆桥架地位结实支架桥架装置配电箱结实四、操纵工艺（一）断定电缆桥架地位1、电缆桥架应敷设在平安、单调、易操纵的电气竖井内。2、按照图纸计划的地位，盘算空间尺寸能否满意操纵间隔的恳求,特不是竖井内桥架、配电箱数目较多,尺寸较年夜、管路较多时,常常呈现陈列艰辛,因此必需细心核查尺寸,需要时与土建共同,进展响应的变卦。3、反省竖井内楼板上预留的洞口地位能否适宜,不适宜应实时修整、剔凿,使高低楼层所对应的洞口通直不错位,留意不要阻碍构造。（二）结实支架1、结实桥架的支架采纳50×50×5的角钢,高度为距空中1500～2000mm,有两种结实方法,一种是用收缩螺栓结实,一种是采纳焊接。2、桥架下部结实采纳10号槽钢,槽钢距墙边不小于50mm,座在楼板的预留洞口,与预埋在洞囗的埋件焊接结实或采纳收缩螺栓与楼板结实。在槽钢上结实两根50×50×5的角钢,用来直截了当与桥架衔接结实见图5-28。3、在楼板的上面有预埋件来结实防火隔板,上托防火枕。4、电气竖井内结实桥架的支架跟槽钢的结实方法见图5-29。电缆支架全长均应有精良的接地,立即支架与墙上预埋的接地埋件焊成一体。5、电气竖井内电缆配线的垂直装置见图5-30。（三）桥架装置1、桥架与支架之间结实采纳螺栓。2、桥架与钢管之间衔接采纳公用锁母结实,并有跨接地线。3、当直线段钢制电缆桥架超越30m,应有伸缩缝,其衔接采纳伸缩衔接板。（四）电缆敷设1、在桥架就位后,即可敷设线缆。按照计划恳求.将需求敷设在该桥架中的电缆按次序摆放,陈列应划一.只管防止穿插。敷设时要按恰当的征询距加以结实,同时及古装设标记牌。电缆终端头,竖井的两头均应装设标记牌。标记牌上应注明线路编号,无编号时,写明电缆型号、规格及起讫所在:笔迹应明晰,不易零落,规格要一致,能防腐,挂装应结实。电缆在终端头跟讨论处要留出备用长度。2、电缆进入竖井、盘柜以及穿入管子时,出进口应封锁,管口应密封。明敷在竖井内带有麻护层的电缆,应剥除麻护层,并对其铠装加以防腐。3、电缆穿过竖井后,用防火枕进展密实封堵。应用构造施工时期在楼板底面预埋的埋件,来结实防火隔板,防火隔板采纳4mm厚的钢板。防火枕的规格有三种,此中I型为32O×120×25,Ⅱ型为160×120×25...
