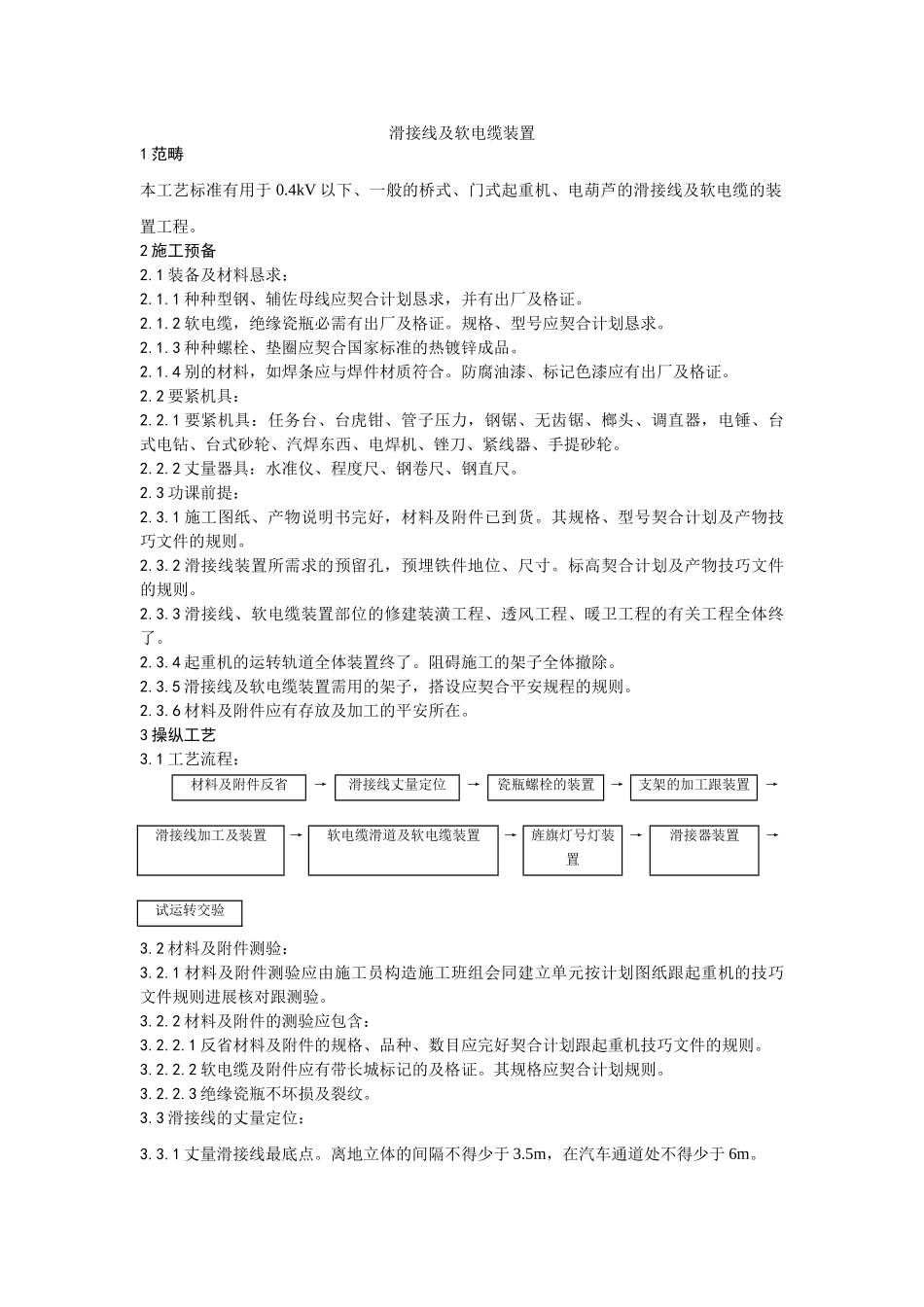

滑接线及软电缆装置1范畴本工艺标准有用于0.4kV以下、一般的桥式、门式起重机、电葫芦的滑接线及软电缆的装置工程。2施工预备2.1装备及材料恳求：2.1.1种种型钢、辅佐母线应契合计划恳求，并有出厂及格证。2.1.2软电缆，绝缘瓷瓶必需有出厂及格证。规格、型号应契合计划恳求。2.1.3种种螺栓、垫圈应契合国家标准的热镀锌成品。2.1.4别的材料，如焊条应与焊件材质符合。防腐油漆、标记色漆应有出厂及格证。2.2要紧机具：2.2.1要紧机具：任务台、台虎钳、管子压力，钢锯、无齿锯、榔头、调直器，电锤、台式电钻、台式砂轮、汽焊东西、电焊机、锉刀、紧线器、手提砂轮。2.2.2丈量器具：水准仪、程度尺、钢卷尺、钢直尺。2.3功课前提：2.3.1施工图纸、产物说明书完好，材料及附件已到货。其规格、型号契合计划及产物技巧文件的规则。2.3.2滑接线装置所需求的预留孔，预埋铁件地位、尺寸。标高契合计划及产物技巧文件的规则。2.3.3滑接线、软电缆装置部位的修建装潢工程、透风工程、暖卫工程的有关工程全体终了。2.3.4起重机的运转轨道全体装置终了。阻碍施工的架子全体撤除。2.3.5滑接线及软电缆装置需用的架子，搭设应契合平安规程的规则。2.3.6材料及附件应有存放及加工的平安所在。3操纵工艺3.1工艺流程：材料及附件反省→滑接线丈量定位→瓷瓶螺栓的装置→支架的加工跟装置→滑接线加工及装置→软电缆滑道及软电缆装置→旌旗灯号灯装置→滑接器装置→试运转交验3.2材料及附件测验：3.2.1材料及附件测验应由施工员构造施工班组会同建立单元按计划图纸跟起重机的技巧文件规则进展核对跟测验。3.2.2材料及附件的测验应包含：3.2.2.1反省材料及附件的规格、品种、数目应完好契合计划跟起重机技巧文件的规则。3.2.2.2软电缆及附件应有带长城标记的及格证。其规格应契合计划规则。3.2.2.3绝缘瓷瓶不坏损及裂纹。3.3滑接线的丈量定位：3.3.1丈量滑接线最底点。离地立体的间隔不得少于3.5m，在汽车通道处不得少于6m。3.3.2清接线离别的装备，管道的间隔非常多于1.5m。滑接线距易燃气体、液体管道的间隔不该少于3m。与一般管道间隔不得小于1m。3.3.3丈量每个支架的地位〔一般装置在吊车梁的预留孔或焊在起重机挪动的钢梁上〕，每个支架装置的程度标高，并用色笔精确标注。3.3.4支架装置地位应与修建构造绝对称。终端支架间隔滑接线末了不该年夜于800mm。当起重机在终端地位时，滑接器间隔滑接线末了不该少于200mm。3.3.5不得在修建物的伸缩缝跟起重机的轨道梁讨论处装置支架。3.4瓷瓶螺栓的装置：3.4.1瓷瓶平日用8000〔13600〕型无轨电车绝缘瓷瓶。装置于室外或潮湿场合运用户外式绝缘瓷瓶。捻注前后丈量绝缘电阻。3.4.2瓷瓶螺栓捻注工艺：3.4.2.1将螺栓上的油污及瓷瓶擦净。用425号及其以下水泥、石膏、石棉、细砂、水配制填料。3.4.2.2用分量比水泥∶细砂=1∶1搅拌平均后参加0.5%的石膏，边加水边搅拌。用手抓能结团为宜。填实，填平，常温养护三日后装置。3.4.2.3将石棉捣碎用〔分量比〕水泥三份，石棉一份与水泥搅拌平均后，边喷水边搅拌平均，水分不宜太多，用手捻能结团，但不粘手为宜。边填边用平口凿捻巩固，填满但不得超过瓷瓶立体，抹平洒水，干固落后展装置。3.4.3瓷瓶装置：装置前运用500V摇表，摇测绝缘电阻应契合恳求。装置方法见图2-55。3.5支架的加工跟装置：3.5.1支架加工：3.5.1.1应按选好的型号加工，断料运用锯，不宜用汽焊均割。断料长度偏向不该年夜于5mm。3.5.1.2型钢支架钻孔，运用电钻或冲床冲孔，不宜用汽焊割孔，孔径不该年夜于螺栓直径1.5mm。3.5.1.3型钢支架焊策应在平板胎具上焊接，焊接结实，焊缝平坦，超过焊面1.5～3mm。无夹渣，无气孔，焊渣打净，焊后无歪曲。3.5.1.4型钢架加工制成后，应除锈跟刷防腐油漆及色漆，剧油漆应平均，光荣光滑无脱漏。支架的加工跟装置在计划无规则时按图2-56加工跟装置。3.5.2支架装置：3.5.2.1型钢支架装置应按已丈量的地位跟型号装置。3.5.2.2型钢支架装置在混凝土梁跟起重机钢梁上，按图2-56装置结实。程度偏向不年夜于1mm。程度总偏向不年夜于10mm，垂直偏向不年夜于2/1000。3.5.2.3圆钢滑接线支架跟软电缆滑道支架在墙...
