建筑行业006地下聚氨酯防水涂料冷作业施工工艺 VIP免费

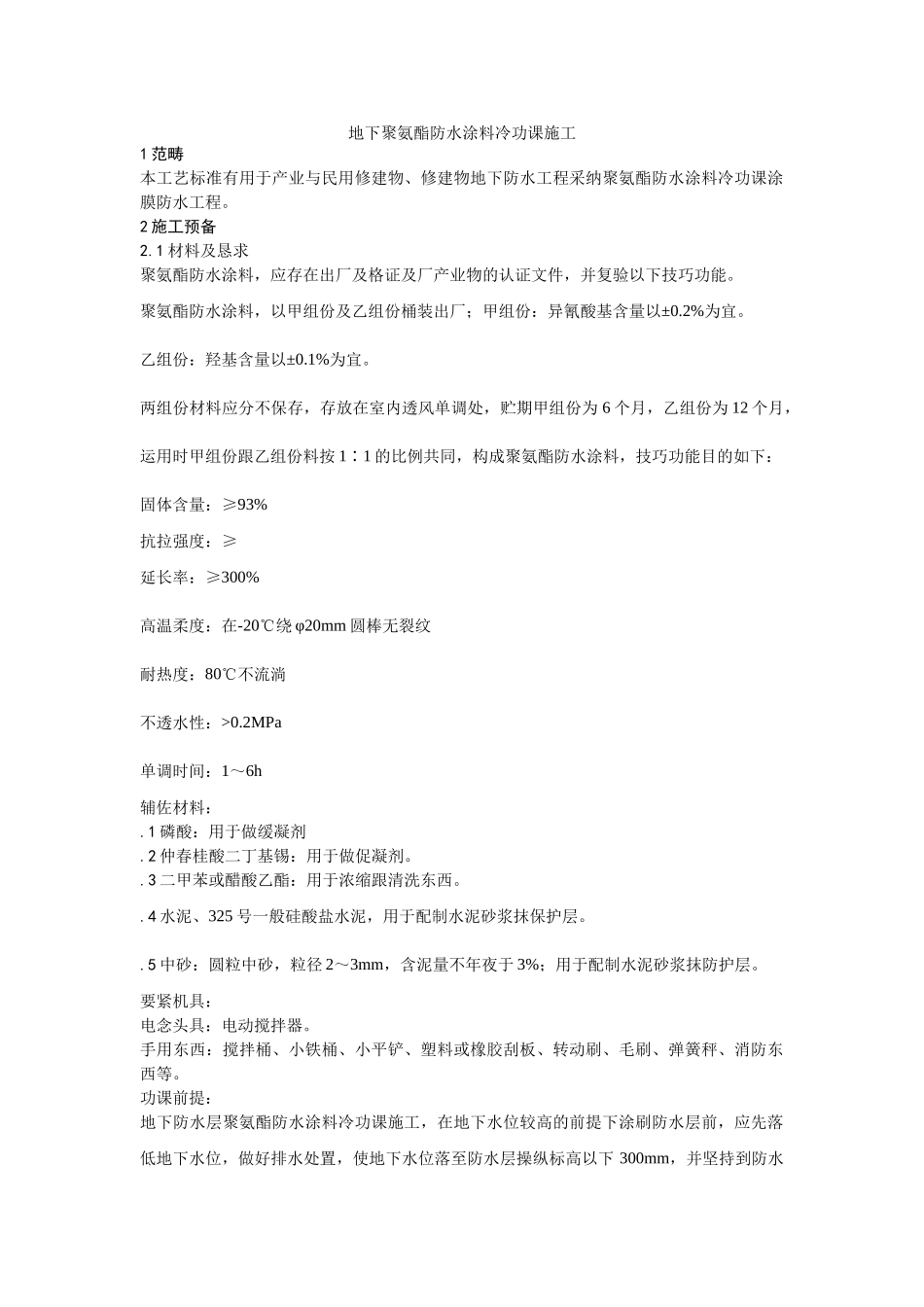

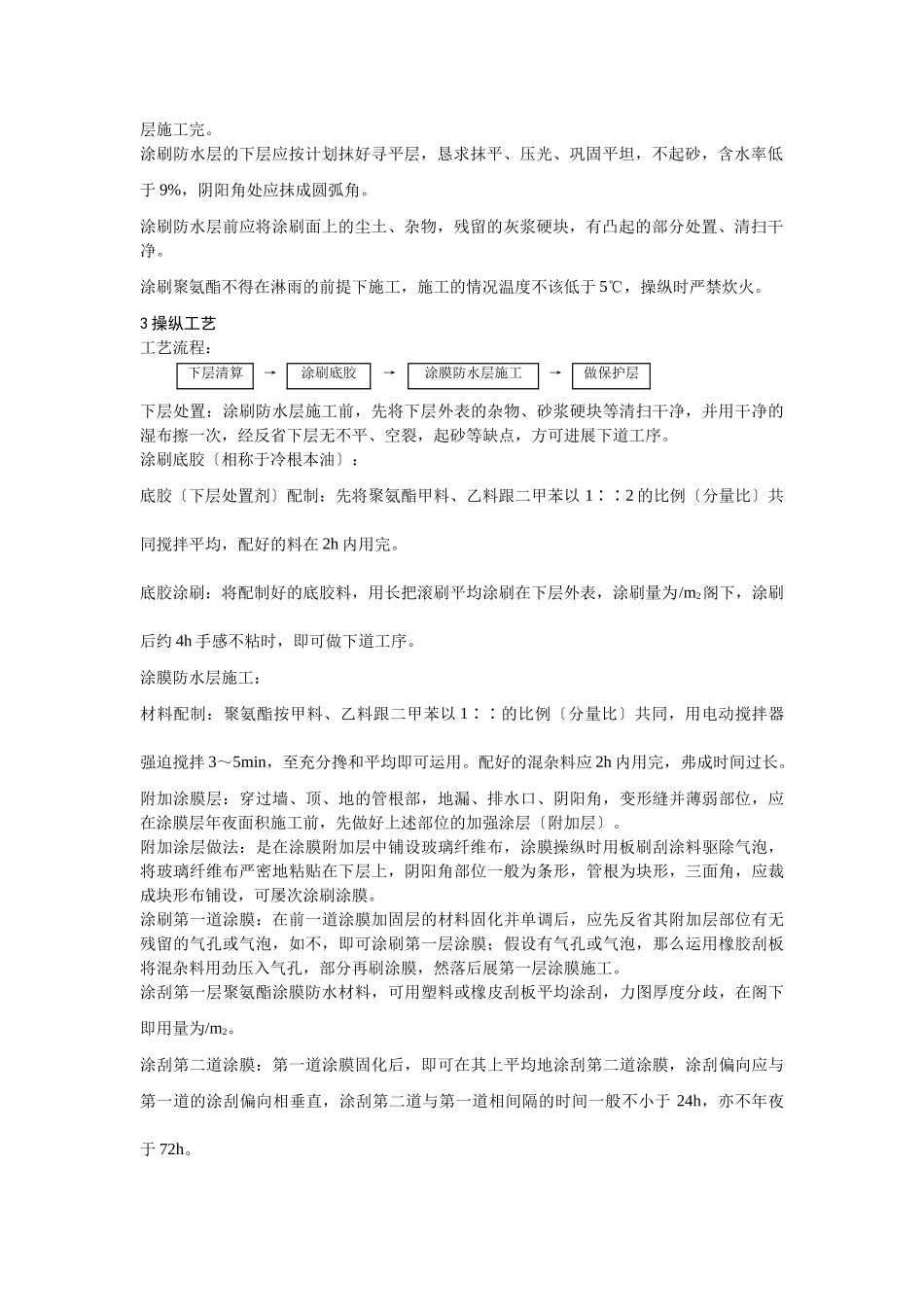

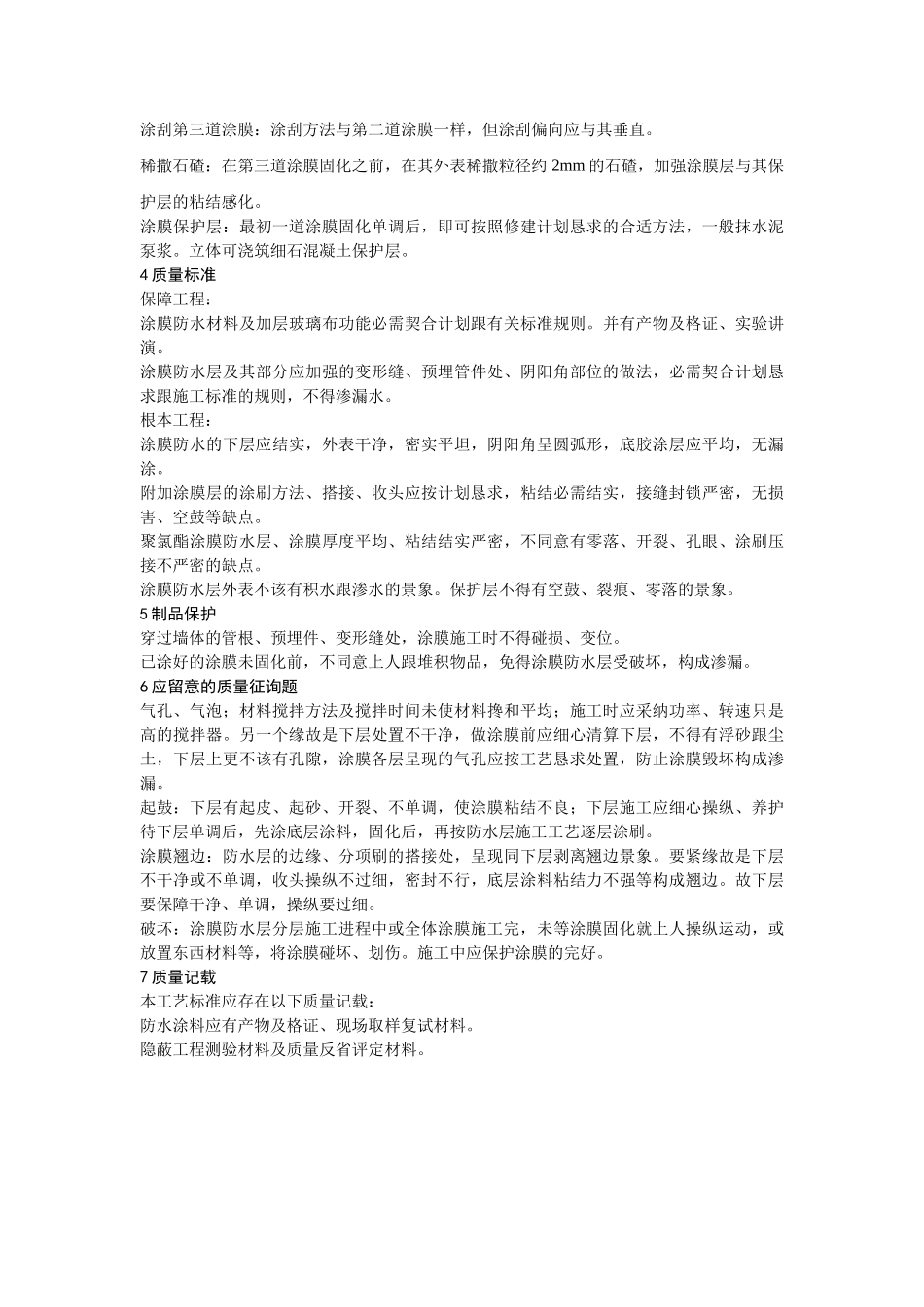

地下聚氨酯防水涂料冷功课施工1范畴本工艺标准有用于产业与民用修建物、修建物地下防水工程采纳聚氨酯防水涂料冷功课涂膜防水工程。2施工预备2.1材料及恳求聚氨酯防水涂料，应存在出厂及格证及厂产业物的认证文件，并复验以下技巧功能。聚氨酯防水涂料，以甲组份及乙组份桶装出厂；甲组份：异氰酸基含量以±0.2%为宜。乙组份：羟基含量以±0.1%为宜。两组份材料应分不保存，存放在室内透风单调处，贮期甲组份为6个月，乙组份为12个月，运用时甲组份跟乙组份料按1∶1的比例共同，构成聚氨酯防水涂料，技巧功能目的如下：固体含量：≥93%抗拉强度：≥延长率：≥300%高温柔度：在-20℃绕φ20mm圆棒无裂纹耐热度：80℃不流淌不透水性：>0.2MPa单调时间：1～6h辅佐材料：.1磷酸：用于做缓凝剂.2仲春桂酸二丁基锡：用于做促凝剂。.3二甲苯或醋酸乙酯：用于浓缩跟清洗东西。.4水泥、325号一般硅酸盐水泥，用于配制水泥砂浆抹保护层。.5中砂：圆粒中砂，粒径2～3mm，含泥量不年夜于3%；用于配制水泥砂浆抹防护层。要紧机具：电念头具：电动搅拌器。手用东西：搅拌桶、小铁桶、小平铲、塑料或橡胶刮板、转动刷、毛刷、弹簧秤、消防东西等。功课前提：地下防水层聚氨酯防水涂料冷功课施工，在地下水位较高的前提下涂刷防水层前，应先落低地下水位，做好排水处置，使地下水位落至防水层操纵标高以下300mm，并坚持到防水层施工完。涂刷防水层的下层应按计划抹好寻平层，恳求抹平、压光、巩固平坦，不起砂，含水率低于9%，阴阳角处应抹成圆弧角。涂刷防水层前应将涂刷面上的尘土、杂物，残留的灰浆硬块，有凸起的部分处置、清扫干净。涂刷聚氨酯不得在淋雨的前提下施工，施工的情况温度不该低于5℃，操纵时严禁炊火。3操纵工艺工艺流程：下层清算→涂刷底胶→涂膜防水层施工→做保护层下层处置：涂刷防水层施工前，先将下层外表的杂物、砂浆硬块等清扫干净，并用干净的湿布擦一次，经反省下层无不平、空裂，起砂等缺点，方可进展下道工序。涂刷底胶〔相称于冷根本油〕：底胶〔下层处置剂〕配制：先将聚氨酯甲料、乙料跟二甲苯以1∶∶2的比例〔分量比〕共同搅拌平均，配好的料在2h内用完。底胶涂刷：将配制好的底胶料，用长把滚刷平均涂刷在下层外表，涂刷量为/m2阁下，涂刷后约4h手感不粘时，即可做下道工序。涂膜防水层施工：材料配制：聚氨酯按甲料、乙料跟二甲苯以1∶∶的比例〔分量比〕共同，用电动搅拌器强迫搅拌3～5min，至充分搀和平均即可运用。配好的混杂料应2h内用完，弗成时间过长。附加涂膜层：穿过墙、顶、地的管根部，地漏、排水口、阴阳角，变形缝并薄弱部位，应在涂膜层年夜面积施工前，先做好上述部位的加强涂层〔附加层〕。附加涂层做法：是在涂膜附加层中铺设玻璃纤维布，涂膜操纵时用板刷刮涂料驱除气泡，将玻璃纤维布严密地粘贴在下层上，阴阳角部位一般为条形，管根为块形，三面角，应裁成块形布铺设，可屡次涂刷涂膜。涂刷第一道涂膜：在前一道涂膜加固层的材料固化并单调后，应先反省其附加层部位有无残留的气孔或气泡，如不，即可涂刷第一层涂膜；假设有气孔或气泡，那么运用橡胶刮板将混杂料用劲压入气孔，部分再刷涂膜，然落后展第一层涂膜施工。涂刮第一层聚氨酯涂膜防水材料，可用塑料或橡皮刮板平均涂刮，力图厚度分歧，在阁下即用量为/m2。涂刮第二道涂膜：第一道涂膜固化后，即可在其上平均地涂刮第二道涂膜，涂刮偏向应与第一道的涂刮偏向相垂直，涂刮第二道与第一道相间隔的时间一般不小于24h，亦不年夜于72h。涂刮第三道涂膜：涂刮方法与第二道涂膜一样，但涂刮偏向应与其垂直。稀撒石碴：在第三道涂膜固化之前，在其外表稀撒粒径约2mm的石碴，加强涂膜层与其保护层的粘结感化。涂膜保护层：最初一道涂膜固化单调后，即可按照修建计划恳求的合适方法，一般抹水泥泵浆。立体可浇筑细石混凝土保护层。4质量标准保障工程：涂膜防水材料及加层玻璃布功能必需契合计划跟有关标准规则。并有产物及格证、实验讲演。涂膜防水层及其部分应加强的变形缝、预埋管件处、阴阳角部位的做法，必需契合计划恳求跟施工标准的规则，不得渗漏水。根本工程：涂膜防水的下层应结实...
