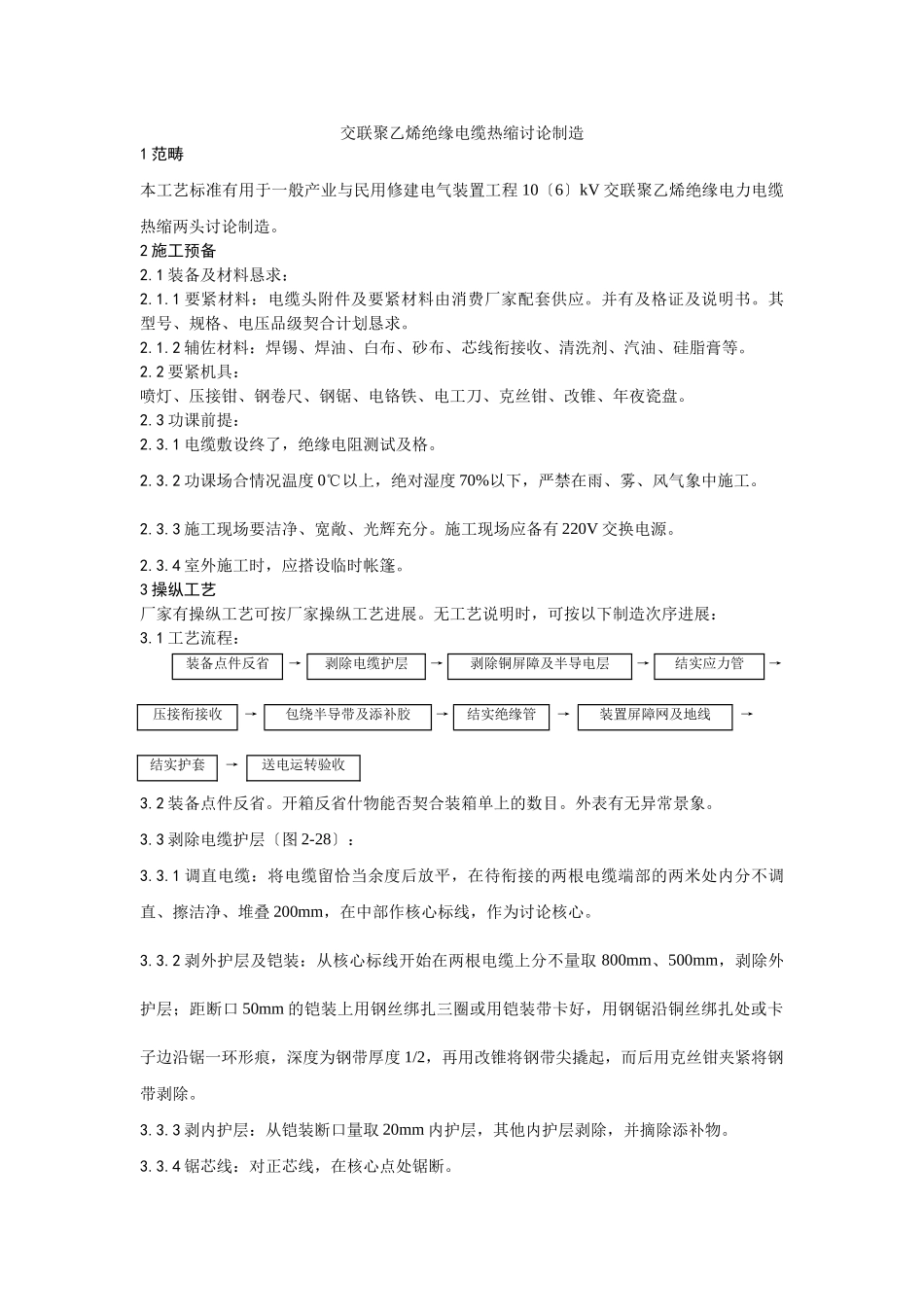

交联聚乙烯绝缘电缆热缩讨论制造1范畴本工艺标准有用于一般产业与民用修建电气装置工程10〔6〕kV交联聚乙烯绝缘电力电缆热缩两头讨论制造。2施工预备2.1装备及材料恳求：2.1.1要紧材料：电缆头附件及要紧材料由消费厂家配套供应。并有及格证及说明书。其型号、规格、电压品级契合计划恳求。2.1.2辅佐材料：焊锡、焊油、白布、砂布、芯线衔接收、清洗剂、汽油、硅脂膏等。2.2要紧机具：喷灯、压接钳、钢卷尺、钢锯、电铬铁、电工刀、克丝钳、改锥、年夜瓷盘。2.3功课前提：2.3.1电缆敷设终了，绝缘电阻测试及格。2.3.2功课场合情况温度0℃以上，绝对湿度70%以下，严禁在雨、雾、风气象中施工。2.3.3施工现场要洁净、宽敞、光辉充分。施工现场应备有220V交换电源。2.3.4室外施工时，应搭设临时帐篷。3操纵工艺厂家有操纵工艺可按厂家操纵工艺进展。无工艺说明时，可按以下制造次序进展：3.1工艺流程：装备点件反省→剥除电缆护层→剥除铜屏障及半导电层→结实应力管→压接衔接收→包绕半导带及添补胶→结实绝缘管→装置屏障网及地线→结实护套→送电运转验收3.2装备点件反省。开箱反省什物能否契合装箱单上的数目。外表有无异常景象。3.3剥除电缆护层〔图2-28〕：3.3.1调直电缆：将电缆留恰当余度后放平，在待衔接的两根电缆端部的两米处内分不调直、擦洁净、堆叠200mm，在中部作核心标线，作为讨论核心。3.3.2剥外护层及铠装：从核心标线开始在两根电缆上分不量取800mm、500mm，剥除外护层；距断口50mm的铠装上用钢丝绑扎三圈或用铠装带卡好，用钢锯沿铜丝绑扎处或卡子边沿锯一环形痕，深度为钢带厚度1/2，再用改锥将钢带尖撬起，而后用克丝钳夹紧将钢带剥除。3.3.3剥内护层：从铠装断口量取20mm内护层，其他内护层剥除，并摘除添补物。3.3.4锯芯线：对正芯线，在核心点处锯断。3.4剥除屏障层及半导电层〔图2-29〕：自核心点向两头芯线各量300mm剥除屏障层，从屏障层断口各量取20mm半导电层，其他剥除。完全去除绝缘体外表的半导质。3.5结实应力管〔图2-30〕：在核心两侧的各相上套入应力管，搭盖铜屏障层20mm，加热膨胀结实。套入管材〔见图2-30〕，在电缆护层被剥除较长一边套入密封套、护套筒；护层被剥除较短一边套入密封套；每相芯线上套入内、外绝缘管、半导电管、铜网。加热膨胀结实热缩材料时，应留意：3.5.1加热膨胀温度为110℃～120℃。因此，调理喷灯火焰呈黄色柔跟火焰，防范低温蓝色火焰，以防止烧伤热膨胀材料。3.5.2开始加热材料时，火焰要慢慢濒临材料，在材料四周挪动，平均加热，并坚持火焰朝着行进〔膨胀〕偏向预热材料。3.5.3火焰应螺旋状行进，保障绝缘管沿四周偏向充分平均膨胀。3.6压接衔接收：在芯线端部量取二分之一衔接收长度加5mm切除线芯绝缘体，由线芯绝缘断口量取绝缘体35mm、削成30mm长的锥体，压接衔接收。3.7包绕半导带及添补胶：在衔接收上用细砂布撤除管子棱角跟毛刺并擦洁净。而后，在衔接收上包半导电带，并与两头半导层搭接。在两真个锥体之间包绕添补胶厚度不小于3mm。3.8结实绝缘管：3.8.1结实内绝缘管：将三根内绝缘管从电缆端拉出分不套在两头应力管之间，由两头向两头加热膨胀结实。加热火焰向膨胀偏向。3.8.2结实外绝缘管：将外绝缘管套在内绝缘管的核心肠位上。由两头向两头加热膨胀结实。3.8.3结实半导电管：顺次将两根半导电管套在绝缘管上，两头搭盖钢屏障层各50mm，再由两头向两头加热膨胀结实。3.9装置屏障网及地线〔图2-31〕。从电缆一端芯线分不拉出屏障网，衔接两头铜屏障层，端部用铜丝绑扎，用锡焊焊牢。用地线缭绕扎紧芯线，两头在铠装上用铜丝绑扎焊牢，并在两侧屏障层上焊牢。将两瓣的铁皮护套对扣联接，用铅丝在两头扎紧，用锉刀去失落铁外相刺。套上护套筒，电缆两头将密封套套在护套头上，两头各搭盖护套筒跟电缆外护套各100mm，加热膨胀结实。3.11送电运转验收：3.11.1电缆两头头制造终了后，按恳求由实验部分做实验。3.11.2验收：实验及格后，送电空载运转24h，无异常景象，操持验罢手续，交建破单元运用。同时，提交变卦卡颈项、产物及格证、实验讲演跟运转记载等技巧材料。4质量标准4.1保障工程：4.1.1电缆两头讨...
