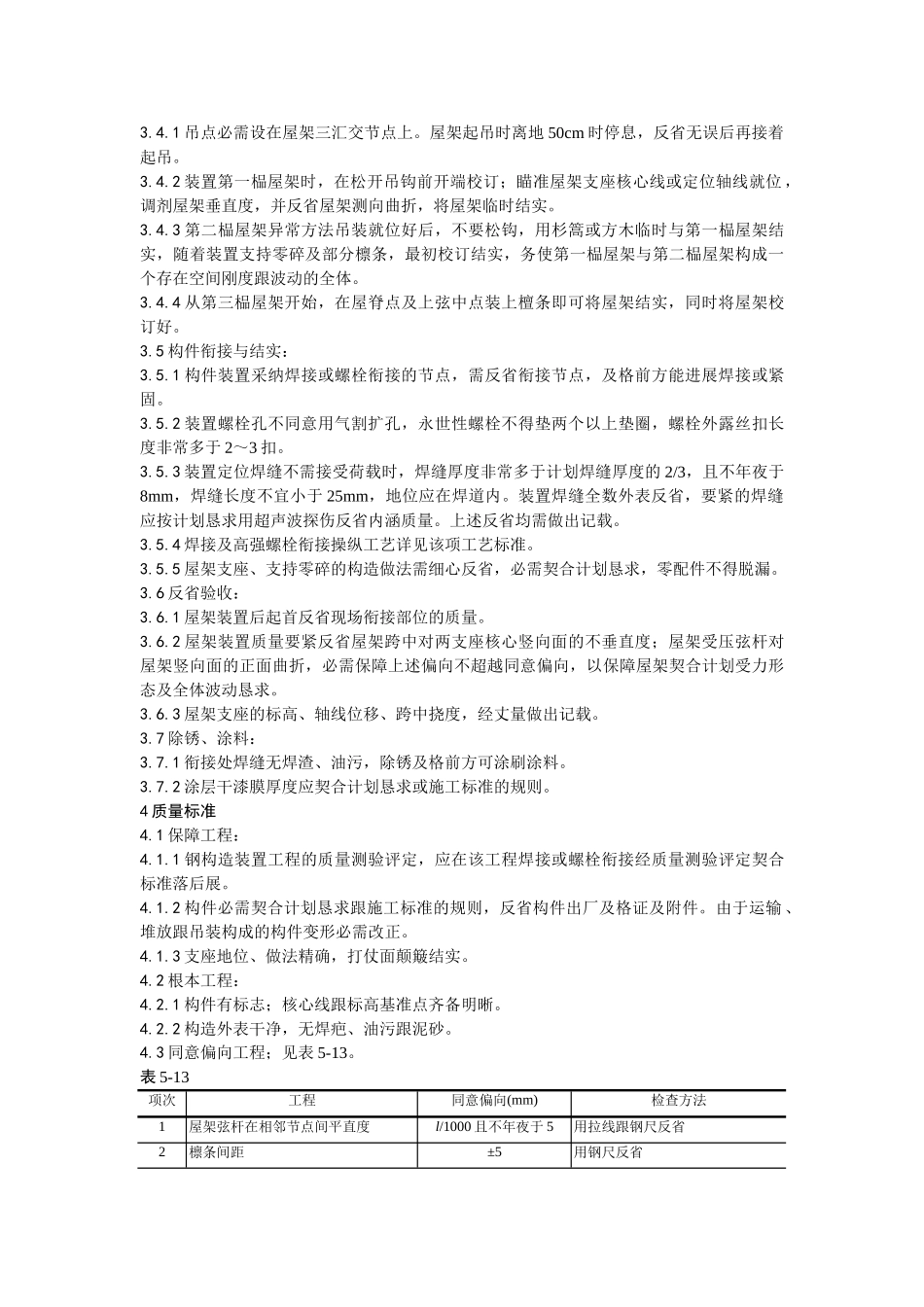

钢屋架装置1范畴本工艺标准有用于一般型钢钢屋架装置工程。2施工预备2.1材料、半制品及要紧机具：2.1.1钢构件：钢构件型号、制造质量应契合计划恳求跟施工标准的规则，应有出厂及格证并应附有技巧文件。2.1.2衔接材料：焊条、螺栓等衔接材料应有质量证明书，并契合计划恳求及有关国家标准的规则。2.1.3涂料：防锈涂料技巧功能应契合计划恳求跟有关标准的规则，应有产物质量证明书。2.1.4别的材料：种种规格垫铁等。2.1.5要紧机具：吊装机器、吊装索具、电焊机、焊钳、焊把线、垫木、垫铁、扳手、撬根、扭矩扳手、手持电砂轮、电钻等。2.2功课前提：2.2.1按构件明细表，核查出场构件的数目，检验出厂及格证及有关技巧材料。2.2.2反省构件在装卸、运输及堆放中有无破坏或变形。破坏跟变形的构件应予改正或从新加工。被碰损的防锈涂料应补涂，并再次反省操持验罢手续。2.2.3对构件的形状多少何尺寸、制孔、组装、焊接、摩擦面等进展反省，做出记载。2.2.4钢构造构件应按装置次序成套供应，现场堆放园地能满意现场拼装及次序装置的需求。屋架分片出厂，在现场组拼应预备拼装任务台。2.2.5构件分类堆放，刚度较年夜的构件可以铺垫木程度堆放。多层叠放时垫木应在一条垂线上。屋架宜破放，紧靠破柱，绑扎结实。2.2.6体例钢构造装置施工构造计划，经审批后，并向队组交底。2.2.7反省装置支座及预埋件，获得经总包确认及格的验收材料。3操纵工艺3.1工艺流程：功课预备→屋架组拼→屋架装置→衔接与结实→反省、验收→除锈、刷涂料3.2装置预备：3.2.1复验装置定位所用的轴线操纵点跟丈量标高运用的水准点。3.2.2放出标高操纵线跟屋架轴线的吊装辅佐线。3.2.3复验屋架支座及支持零碎的预埋件，其轴线、标高、程度度、预埋螺栓地位及显露长度等，超越同意偏向时，应做好技巧处置。3.2.4反省吊装机器及吊具，按照施工构造计划的恳求搭设足手架或操纵平台。3.2.5屋架腹杆计划为拉杆，但吊装时由于吊点地位使其受力改动为压杆时，为防止构件变形、掉稳，需要时应采纳加固方法，在平行于屋架上、上弦偏向采纳钢管、方木或别的临时加固方法。3.2.6丈量用钢尺应与钢构造制造用的钢尺校订，并获得计量法定单元检定证明。3.3屋架组拼：屋架分片运至现场组装时，拼装平台应平坦。组拼时应保障屋架总长及起拱尺寸的恳求。焊接时焊完一面反省及格后，再翻身焊另一面，做好施工记载。经历收前方准吊装。屋架及天窗架也可以在空中上组装好一次吊装，但要临时加固，以保障吊装时有充足的刚度。3.4屋架装置：3.4.1吊点必需设在屋架三汇交节点上。屋架起吊时离地50cm时停息，反省无误后再接着起吊。3.4.2装置第一榀屋架时，在松开吊钩前开端校订；瞄准屋架支座核心线或定位轴线就位，调剂屋架垂直度，并反省屋架测向曲折，将屋架临时结实。3.4.3第二榀屋架异常方法吊装就位好后，不要松钩，用杉篙或方木临时与第一榀屋架结实，随着装置支持零碎及部分檩条，最初校订结实，务使第一榀屋架与第二榀屋架构成一个存在空间刚度跟波动的全体。3.4.4从第三榀屋架开始，在屋脊点及上弦中点装上檀条即可将屋架结实，同时将屋架校订好。3.5构件衔接与结实：3.5.1构件装置采纳焊接或螺栓衔接的节点，需反省衔接节点，及格前方能进展焊接或紧固。3.5.2装置螺栓孔不同意用气割扩孔，永世性螺栓不得垫两个以上垫圈，螺栓外露丝扣长度非常多于2～3扣。3.5.3装置定位焊缝不需接受荷载时，焊缝厚度非常多于计划焊缝厚度的2/3，且不年夜于8mm，焊缝长度不宜小于25mm，地位应在焊道内。装置焊缝全数外表反省，要紧的焊缝应按计划恳求用超声波探伤反省内涵质量。上述反省均需做出记载。3.5.4焊接及高强螺栓衔接操纵工艺详见该项工艺标准。3.5.5屋架支座、支持零碎的构造做法需细心反省，必需契合计划恳求，零配件不得脱漏。3.6反省验收：3.6.1屋架装置后起首反省现场衔接部位的质量。3.6.2屋架装置质量要紧反省屋架跨中对两支座核心竖向面的不垂直度；屋架受压弦杆对屋架竖向面的正面曲折，必需保障上述偏向不超越同意偏向，以保障屋架契合计划受力形态及全体波动恳求。3.6.3屋架支座的标高、轴线位移、跨中挠度，经丈量做出记载。3...
