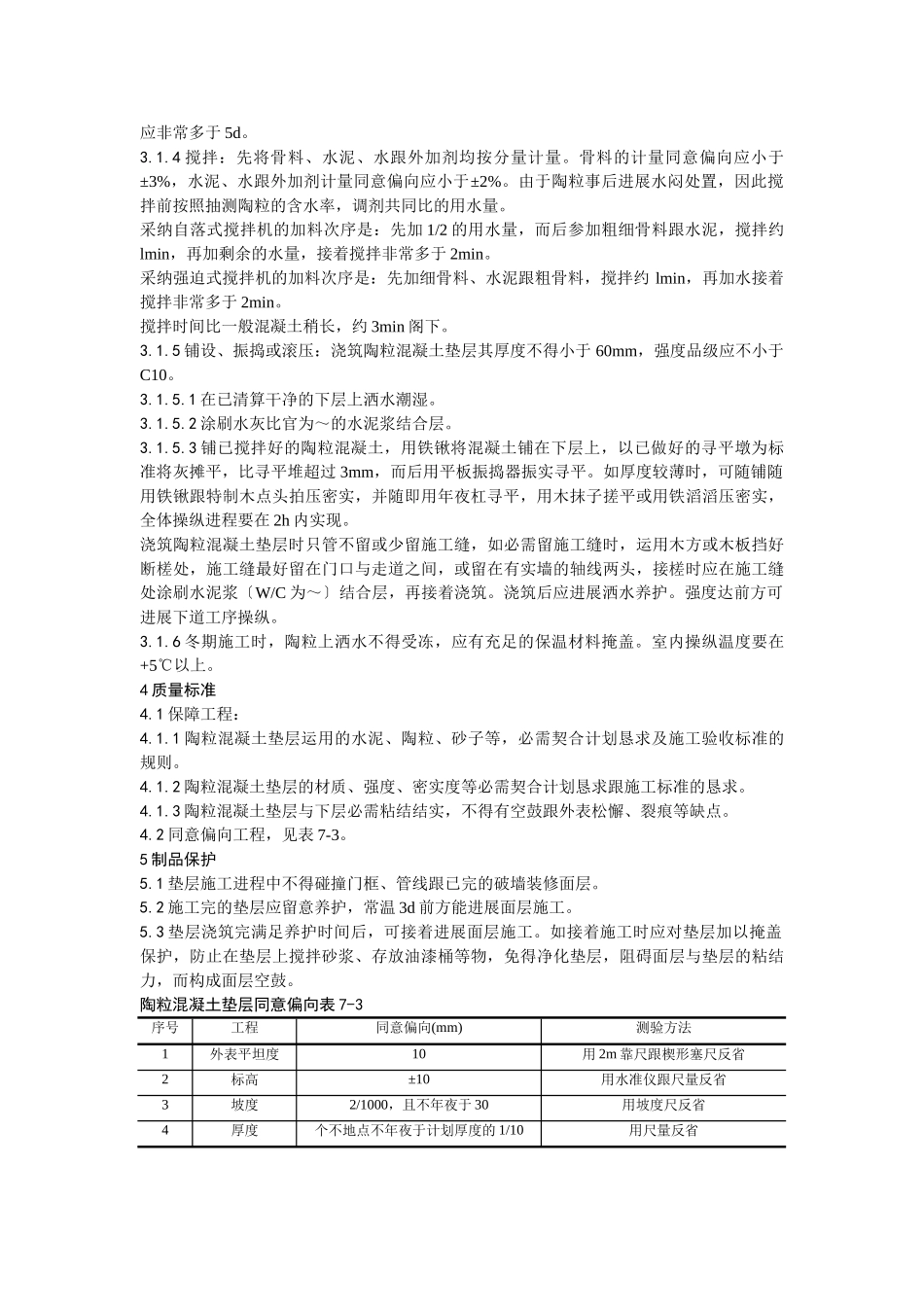

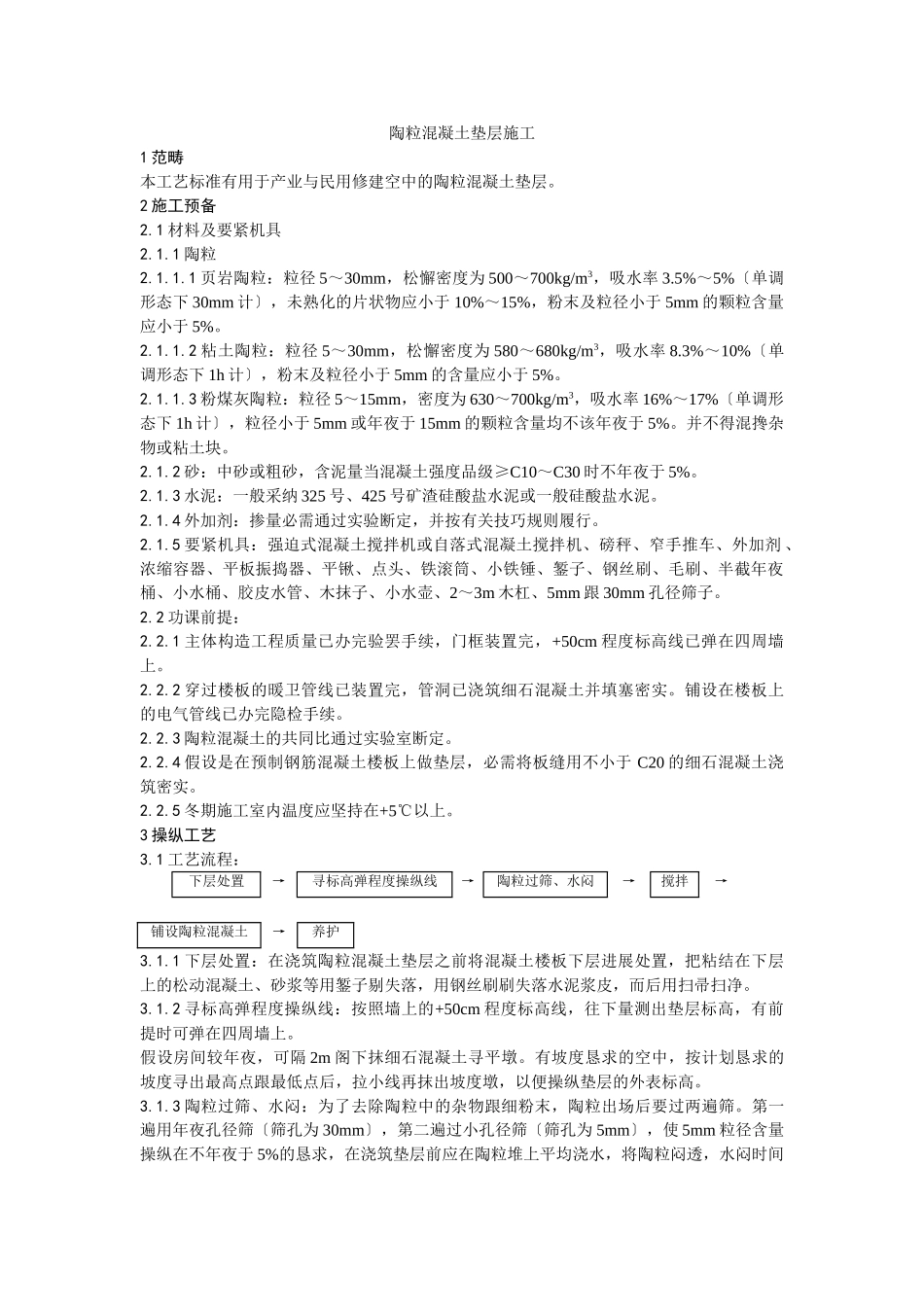

陶粒混凝土垫层施工1范畴本工艺标准有用于产业与民用修建空中的陶粒混凝土垫层。2施工预备2.1材料及要紧机具2.1.1陶粒2.1.1.1页岩陶粒：粒径5～30mm，松懈密度为500～700kg/m3，吸水率3.5%～5%〔单调形态下30mm计〕，未熟化的片状物应小于10%～15%，粉末及粒径小于5mm的颗粒含量应小于5%。2.1.1.2粘土陶粒：粒径5～30mm，松懈密度为580～680kg/m3，吸水率8.3%～10%〔单调形态下1h计〕，粉末及粒径小于5mm的含量应小于5%。2.1.1.3粉煤灰陶粒：粒径5～15mm，密度为630～700kg/m3，吸水率16%～17%〔单调形态下1h计〕，粒径小于5mm或年夜于15mm的颗粒含量均不该年夜于5%。并不得混搀杂物或粘土块。2.1.2砂：中砂或粗砂，含泥量当混凝土强度品级≥C10～C30时不年夜于5%。2.1.3水泥：一般采纳325号、425号矿渣硅酸盐水泥或一般硅酸盐水泥。2.1.4外加剂：掺量必需通过实验断定，并按有关技巧规则履行。2.1.5要紧机具：强迫式混凝土搅拌机或自落式混凝土搅拌机、磅秤、窄手推车、外加剂、浓缩容器、平板振捣器、平锹、点头、铁滚筒、小铁锤、錾子、钢丝刷、毛刷、半截年夜桶、小水桶、胶皮水管、木抹子、小水壶、2～3m木杠、5mm跟30mm孔径筛子。2.2功课前提：2.2.1主体构造工程质量已办完验罢手续，门框装置完，+50cm程度标高线已弹在四周墙上。2.2.2穿过楼板的暖卫管线已装置完，管洞已浇筑细石混凝土并填塞密实。铺设在楼板上的电气管线已办完隐检手续。2.2.3陶粒混凝土的共同比通过实验室断定。2.2.4假设是在预制钢筋混凝土楼板上做垫层，必需将板缝用不小于C20的细石混凝土浇筑密实。2.2.5冬期施工室内温度应坚持在+5℃以上。3操纵工艺3.1工艺流程：下层处置→寻标高弹程度操纵线→陶粒过筛、水闷→搅拌→铺设陶粒混凝土→养护3.1.1下层处置：在浇筑陶粒混凝土垫层之前将混凝土楼板下层进展处置，把粘结在下层上的松动混凝土、砂浆等用錾子剔失落，用钢丝刷刷失落水泥浆皮，而后用扫帚扫净。3.1.2寻标高弹程度操纵线：按照墙上的+50cm程度标高线，往下量测出垫层标高，有前提时可弹在四周墙上。假设房间较年夜，可隔2m阁下抹细石混凝土寻平墩。有坡度恳求的空中，按计划恳求的坡度寻出最高点跟最低点后，拉小线再抹出坡度墩，以便操纵垫层的外表标高。3.1.3陶粒过筛、水闷：为了去除陶粒中的杂物跟细粉末，陶粒出场后要过两遍筛。第一遍用年夜孔径筛〔筛孔为30mm〕，第二遍过小孔径筛〔筛孔为5mm〕，使5mm粒径含量操纵在不年夜于5%的恳求，在浇筑垫层前应在陶粒堆上平均浇水，将陶粒闷透，水闷时间应非常多于5d。3.1.4搅拌：先将骨料、水泥、水跟外加剂均按分量计量。骨料的计量同意偏向应小于±3%，水泥、水跟外加剂计量同意偏向应小于±2%。由于陶粒事后进展水闷处置，因此搅拌前按照抽测陶粒的含水率，调剂共同比的用水量。采纳自落式搅拌机的加料次序是：先加1/2的用水量，而后参加粗细骨料跟水泥，搅拌约lmin，再加剩余的水量，接着搅拌非常多于2min。采纳强迫式搅拌机的加料次序是：先加细骨料、水泥跟粗骨料，搅拌约lmin，再加水接着搅拌非常多于2min。搅拌时间比一般混凝土稍长，约3min阁下。3.1.5铺设、振捣或滚压：浇筑陶粒混凝土垫层其厚度不得小于60mm，强度品级应不小于C10。3.1.5.1在已清算干净的下层上洒水潮湿。3.1.5.2涂刷水灰比官为～的水泥浆结合层。3.1.5.3铺已搅拌好的陶粒混凝土，用铁锹将混凝土铺在下层上，以已做好的寻平墩为标准将灰摊平，比寻平堆超过3mm，而后用平板振捣器振实寻平。如厚度较薄时，可随铺随用铁锹跟特制木点头拍压密实，并随即用年夜杠寻平，用木抹子搓平或用铁滔滔压密实，全体操纵进程要在2h内实现。浇筑陶粒混凝土垫层时只管不留或少留施工缝，如必需留施工缝时，运用木方或木板挡好断槎处，施工缝最好留在门口与走道之间，或留在有实墙的轴线两头，接槎时应在施工缝处涂刷水泥浆〔W/C为～〕结合层，再接着浇筑。浇筑后应进展洒水养护。强度达前方可进展下道工序操纵。3.1.6冬期施工时，陶粒上洒水不得受冻，应有充足的保温材料掩盖。室内操纵温度要在+5℃以上。4质量标准4.1保障工程：4.1.1陶粒混凝土垫层运用的水泥、陶粒、砂子等，必...
