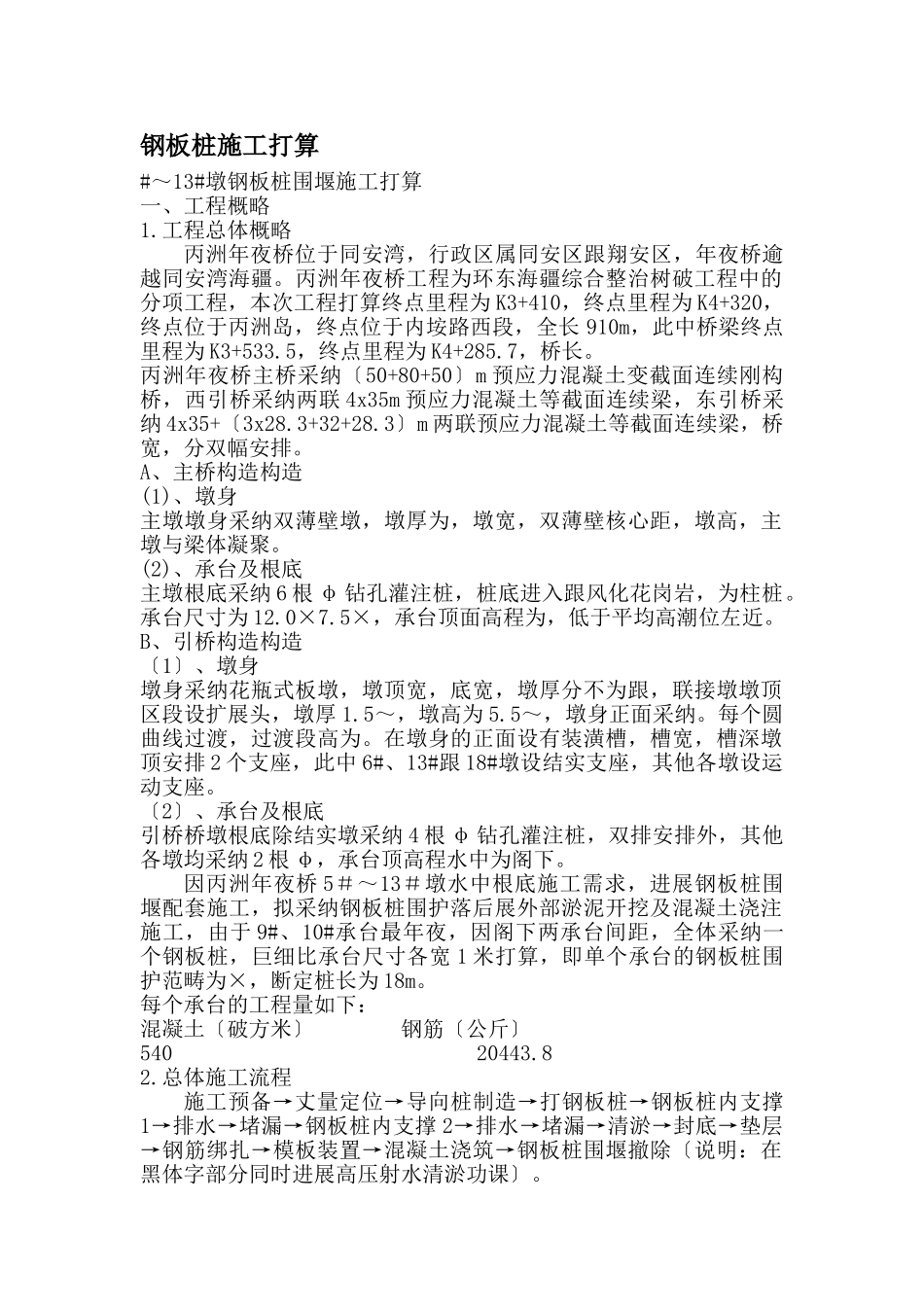

建筑行业#~13#墩钢板桩围堰施工组织设计方案 _第1页
1/12

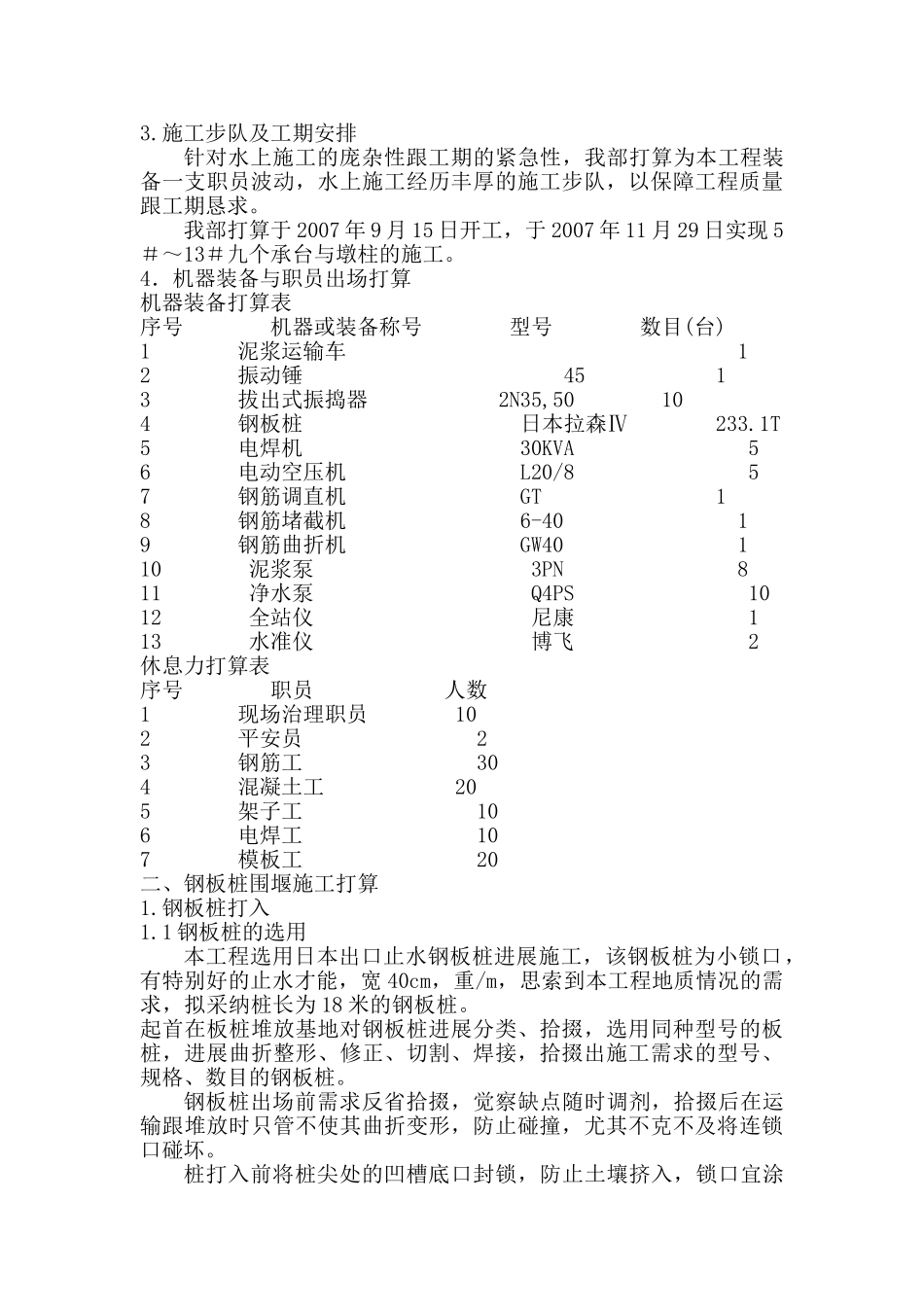

建筑行业#~13#墩钢板桩围堰施工组织设计方案 _第2页
2/12

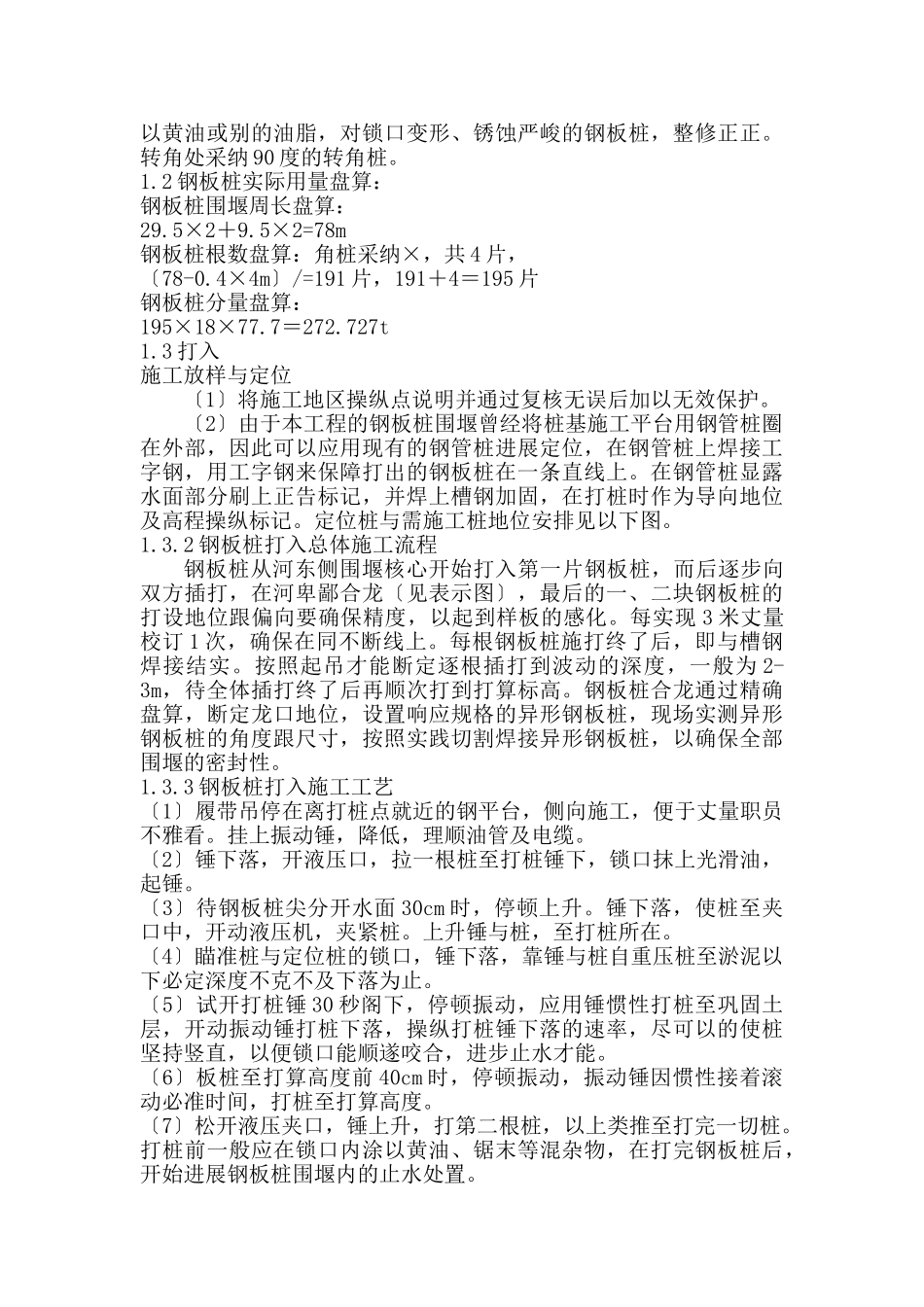

建筑行业#~13#墩钢板桩围堰施工组织设计方案 _第3页
3/12
钢板桩施工打算#~13#墩钢板桩围堰施工打算一、工程概略1.工程总体概略丙洲年夜桥位于同安湾,行政区属同安区跟翔安区,年夜桥逾越同安湾海疆。丙洲年夜桥工程为环东海疆综合整治树破工程中的分项工程,本次工程打算终点里程为K3+410,终点里程为K4+320,终点位于丙洲岛,终点位于内垵路西段,全长910m,此中桥梁终点里程为K3+533.5,终点里程为K4+285.7,桥长。丙洲年夜桥主桥采纳〔50+80+50〕m预应力混凝土变截面连续刚构桥,西引桥采纳两联4x35m预应力混凝土等截面连续梁,东引桥采纳4x35+〔3x28.3+32+28.3〕m两联预应力混凝土等截面连续梁,桥宽,分双幅安排。A、主桥构造构造(1)、墩身主墩墩身采纳双薄壁墩,墩厚为,墩宽,双薄壁核心距,墩高,主墩与梁体凝聚。(2)、承台及根底主墩根底采纳6根φ钻孔灌注桩,桩底进入跟风化花岗岩,为柱桩。承台尺寸为12.0×7.5×,承台顶面高程为,低于平均高潮位左近。B、引桥构造构造〔1〕、墩身墩身采纳花瓶式板墩,墩顶宽,底宽,墩厚分不为跟,联接墩墩顶区段设扩展头,墩厚1.5~,墩高为5.5~,墩身正面采纳。每个圆曲线过渡,过渡段高为。在墩身的正面设有装潢槽,槽宽,槽深墩顶安排2个支座,此中6#、13#跟18#墩设结实支座,其他各墩设运动支座。〔2〕、承台及根底引桥桥墩根底除结实墩采纳4根φ钻孔灌注桩,双排安排外,其他各墩均采纳2根φ,承台顶高程水中为阁下。因丙洲年夜桥5#~13#墩水中根底施工需求,进展钢板桩围堰配套施工,拟采纳钢板桩围护落后展外部淤泥开挖及混凝土浇注施工,由于9#、10#承台最年夜,因阁下两承台间距,全体采纳一个钢板桩,巨细比承台尺寸各宽1米打算,即单个承台的钢板桩围护范畴为×,断定桩长为18m。每个承台的工程量如下:混凝土〔破方米〕钢筋〔公斤〕54020443.82.总体施工流程施工预备→丈量定位→导向桩制造→打钢板桩→钢板桩内支撑1→排水→堵漏→钢板桩内支撑2→排水→堵漏→清淤→封底→垫层→钢筋绑扎→模板装置→混凝土浇筑→钢板桩围堰撤除〔说明:在黑体字部分同时进展高压射水清淤功课〕。3.施工步队及工期安排针对水上施工的庞杂性跟工期的紧急性,我部打算为本工程装备一支职员波动,水上施工经历丰厚的施工步队,以保障工程质量跟工期恳求。我部打算于2007年9月15日开工,于2007年11月29日实现5#~13#九个承台与墩柱的施工。4.机器装备与职员出场打算机器装备打算表序号机器或装备称号型号数目(台)1泥浆运输车12振动锤4513拔出式振捣器2N35,50104钢板桩日本拉森Ⅳ233.1T5电焊机30KVA56电动空压机L20/857钢筋调直机GT18钢筋堵截机6-4019钢筋曲折机GW40110泥浆泵3PN811净水泵Q4PS1012全站仪尼康113水准仪博飞2休息力打算表序号职员人数1现场治理职员102平安员23钢筋工304混凝土工205架子工106电焊工107模板工20二、钢板桩围堰施工打算1.钢板桩打入1.1钢板桩的选用本工程选用日本出口止水钢板桩进展施工,该钢板桩为小锁口,有特别好的止水才能,宽40cm,重/m,思索到本工程地质情况的需求,拟采纳桩长为18米的钢板桩。起首在板桩堆放基地对钢板桩进展分类、拾掇,选用同种型号的板桩,进展曲折整形、修正、切割、焊接,拾掇出施工需求的型号、规格、数目的钢板桩。钢板桩出场前需求反省拾掇,觉察缺点随时调剂,拾掇后在运输跟堆放时只管不使其曲折变形,防止碰撞,尤其不克不及将连锁口碰坏。桩打入前将桩尖处的凹槽底口封锁,防止土壤挤入,锁口宜涂以黄油或别的油脂,对锁口变形、锈蚀严峻的钢板桩,整修正正。转角处采纳90度的转角桩。1.2钢板桩实际用量盘算:钢板桩围堰周长盘算:29.5×2+9.5×2=78m钢板桩根数盘算:角桩采纳×,共4片,〔78-0.4×4m〕/=191片,191+4=195片钢板桩分量盘算:195×18×77.7=272.727t1.3打入施工放样与定位〔1〕将施工地区操纵点说明并通过复核无误后加以无效保护。〔2〕由于本工程的钢板桩围堰曾经将桩基施工平台用钢管桩圈在外部,因此可以应用现有的钢管桩进展定位,在钢管桩上焊接工字钢,用工字钢来保障打出的钢板桩在一条直线上。在钢管桩显露水面部分刷上正告标记,并焊上槽钢加固,在打桩时作为导向地位及高程操纵标记。定位...
