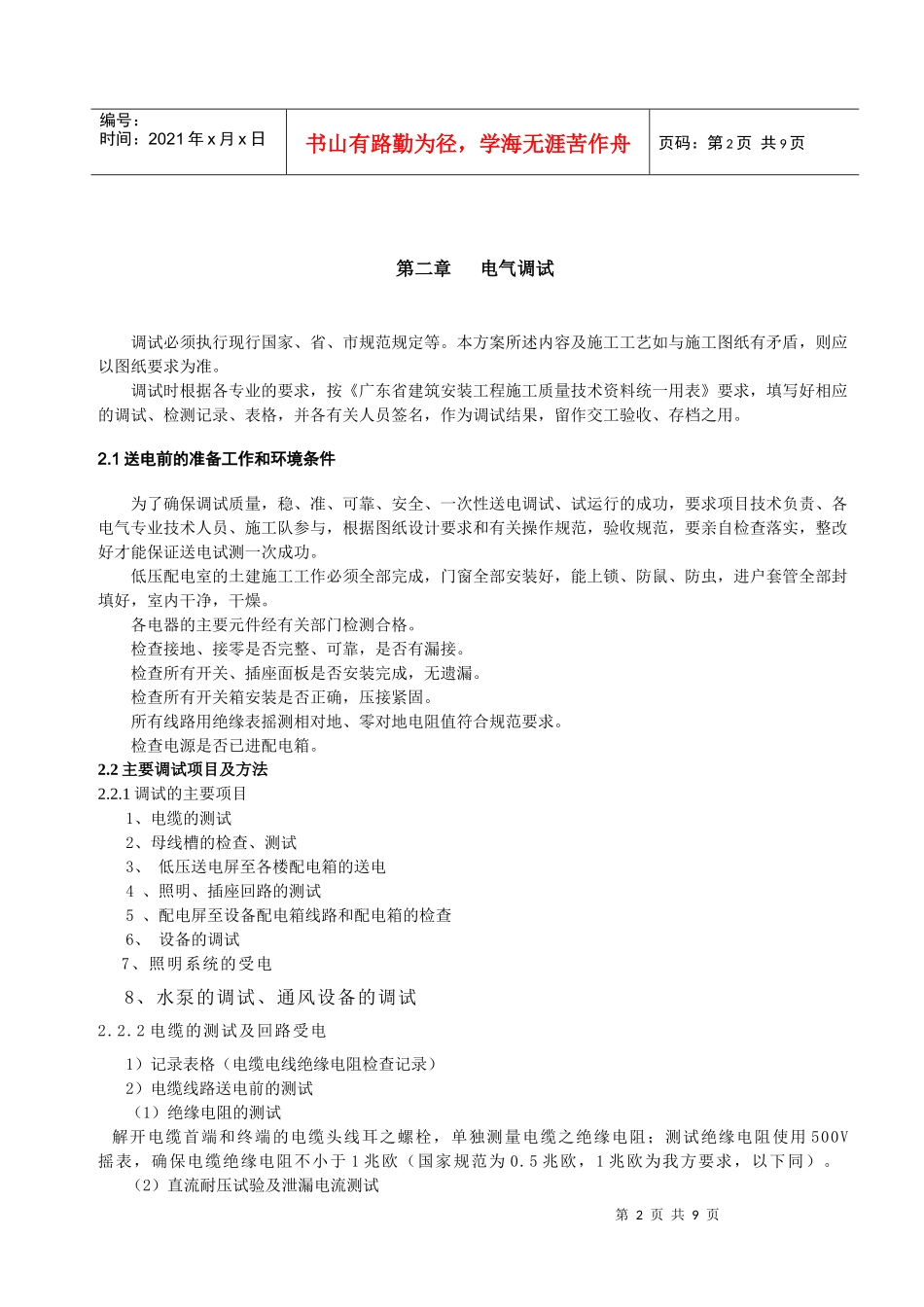

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页第一章工程概况1.1工程主要概况工程名称：建设单位：。总承包单位。设计单位：监理单位：项目地址：地下室建筑面积：9460m²本工程接地型式采用TN-S系统，设置专用接地线(即PE线)。1.2本工程调试内容本工程主要对动力配电系统，照明系统、防雷接地系统等电气系统进行调试。(高低压变配电系统及发电机系统)由专业班组进行调试。包括配电箱、控制箱、配电干线及设备单体的调试。1.2调试说明1.2.1本调试方案根据本项目的施工进度和现场条件，并以配合其他专业为目的而制定；1.2.2本调试方案根据现场情况会有所修正；1.2.3调试中，要求所有操作工人为持证电工，并按规程进行所有操作。1.2.4电气系统调试流程，如下图第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页第二章电气调试调试必须执行现行国家、省、市规范规定等。本方案所述内容及施工工艺如与施工图纸有矛盾，则应以图纸要求为准。调试时根据各专业的要求，按《广东省建筑安装工程施工质量技术资料统一用表》要求，填写好相应的调试、检测记录、表格，并各有关人员签名，作为调试结果，留作交工验收、存档之用。2.1送电前的准备工作和环境条件为了确保调试质量，稳、准、可靠、安全、一次性送电调试、试运行的成功，要求项目技术负责、各电气专业技术人员、施工队参与，根据图纸设计要求和有关操作规范，验收规范，要亲自检查落实，整改好才能保证送电试测一次成功。低压配电室的土建施工工作必须全部完成，门窗全部安装好，能上锁、防鼠、防虫，进户套管全部封填好，室内干净，干燥。各电器的主要元件经有关部门检测合格。检查接地、接零是否完整、可靠，是否有漏接。检查所有开关、插座面板是否安装完成，无遗漏。检查所有开关箱安装是否正确，压接紧固。所有线路用绝缘表摇测相对地、零对地电阻值符合规范要求。检查电源是否已进配电箱。2.2主要调试项目及方法2.2.1调试的主要项目1、电缆的测试2、母线槽的检查、测试3、低压送电屏至各楼配电箱的送电4、照明、插座回路的测试5、配电屏至设备配电箱线路和配电箱的检查6、设备的调试7、照明系统的受电8、水泵的调试、通风设备的调试2.2.2电缆的测试及回路受电1）记录表格（电缆电线绝缘电阻检查记录）2）电缆线路送电前的测试（1）绝缘电阻的测试解开电缆首端和终端的电缆头线耳之螺栓，单独测量电缆之绝缘电阻；测试绝缘电阻使用500V摇表，确保电缆绝缘电阻不小于1兆欧（国家规范为0.5兆欧，1兆欧为我方要求，以下同）。（2）直流耐压试验及泄漏电流测试第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页使用2.4KV直流耐压试验器（或2500V摇表）对电缆进行持续15分钟的耐压试验；采用直流微安表测量泄漏电流；试验时，试验电压可分4～6阶段均匀升压，每阶段停留1min，并读取泄漏电流值；测量时应消除杂散电流的影响。（3）其他测试断开配电箱／柜之二次回路的保险，单独检查配电箱／柜的一次回路的绝缘阻值；重新接回电缆头，使用力矩扳手测试螺栓扭矩；再次测试回路的绝缘电阻（保持二次回路保险丝断开状态）；绝缘电阻测试合格后，与首尾监护人经对讲机联系同意送电后，方可送电，严禁约时送电；盘柜作冲击合闸试验。注意观察各部位不应有冒烟、火花和非正常性声响；送电时应经过连续合断3次测试后正常，方可正式送电。3）电缆回路送电后的测试（1）相位核对相位的核对分两次进行：接线时，按照统一原则，所有电缆按照颜色一致连接；送电后，再用相位表进行测试，若发现不正确，立即调整。（2）运行测试合闸送电后，空载观察24小时，检查运行情况；有条件时应安排负载运行24小时，全面检查电缆／配电箱的运行情况是否正常；使用红外线测温仪检查配电箱总开关接头和电缆温升。2.2.3照明配电箱的测试1）调试内容：(1)线路绝缘电阻的测量(2)试动作2）配电箱绝缘电阻的测试(1)配电箱的电阻测试仅对进、出线的测试，而对箱内的线路不做测试。(2)测试电箱的进线电阻；测试前要断开上级配电箱的出...
