幕墙安装工程质量监督核试验要点(EG209)VIP免费

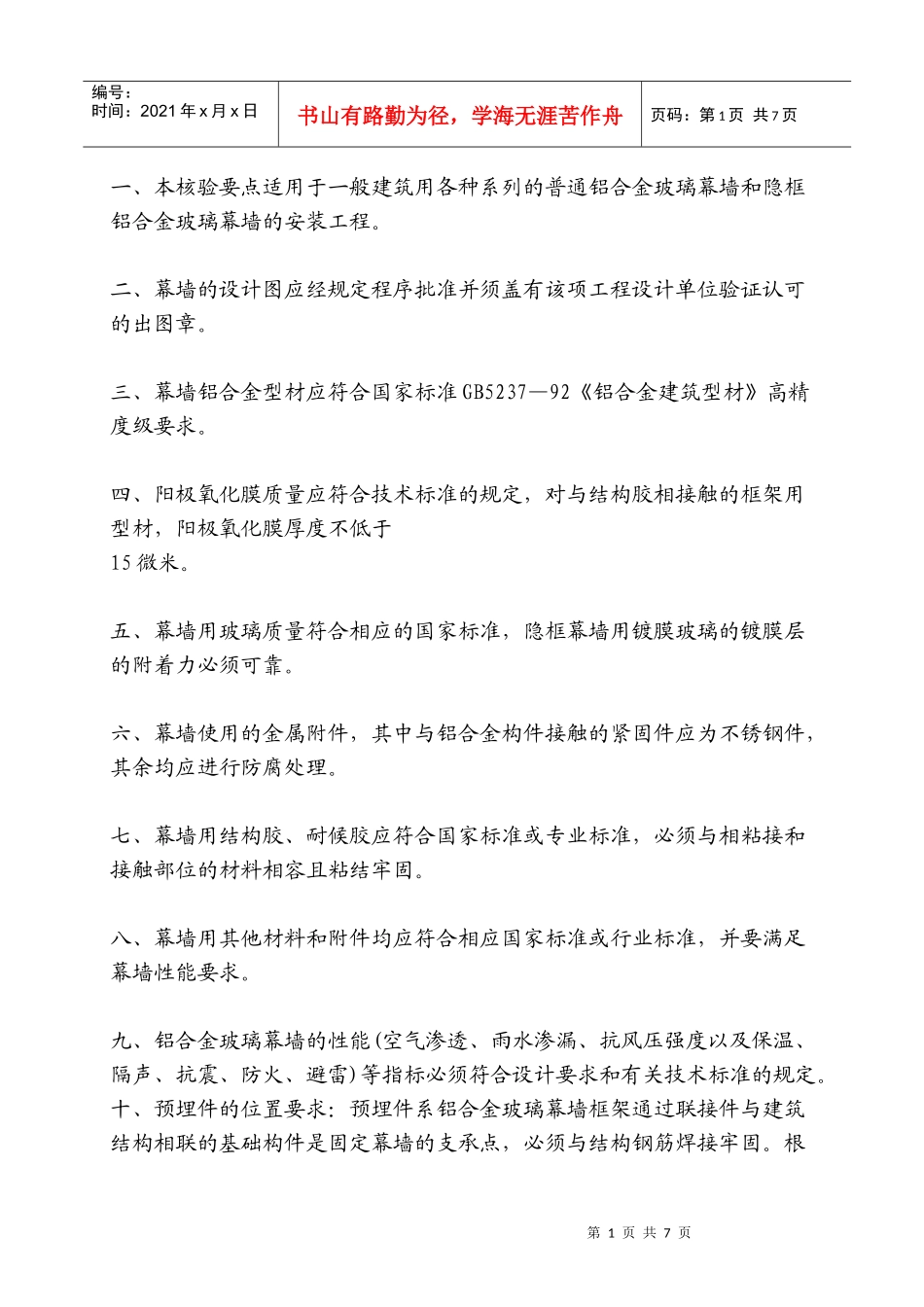

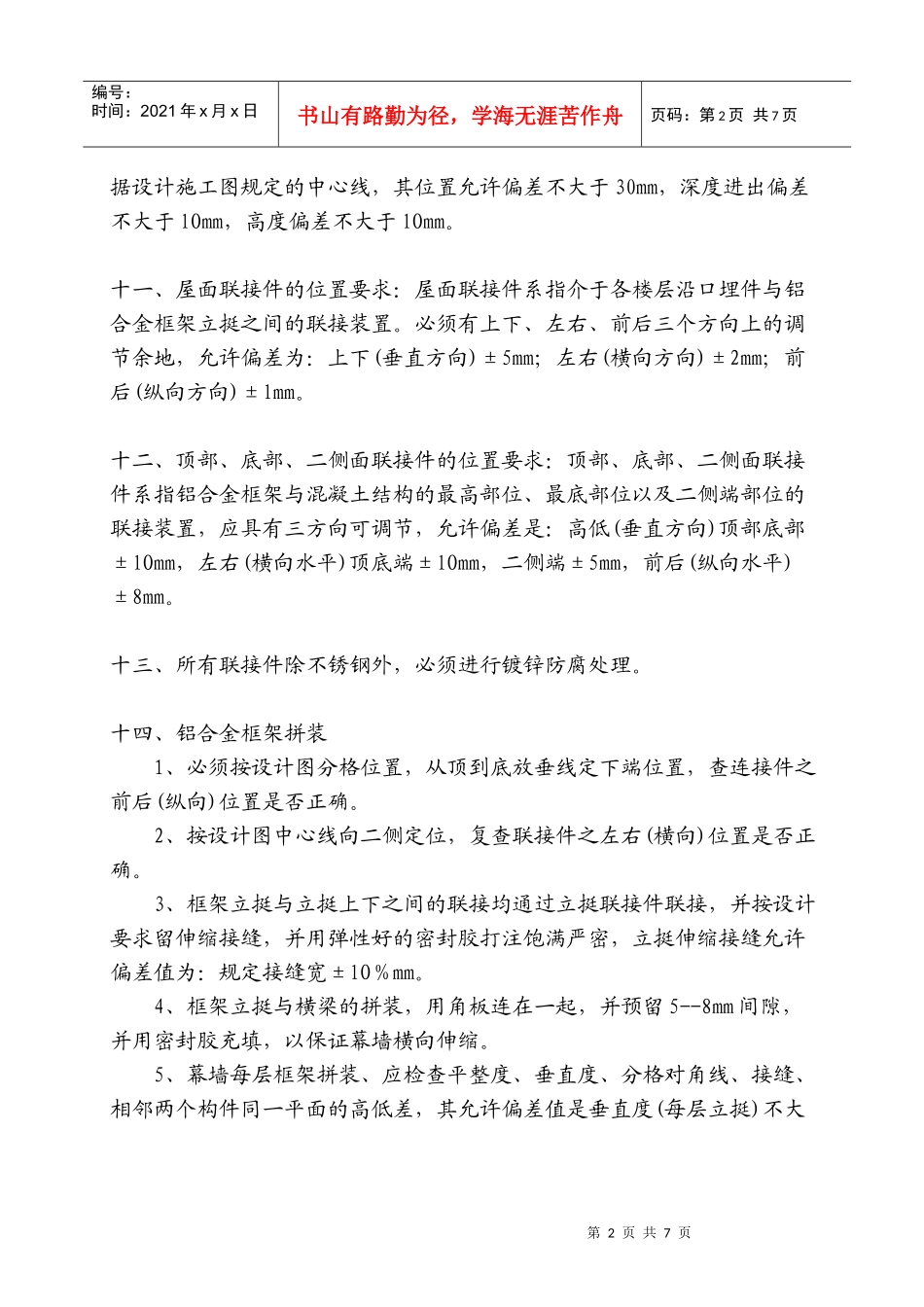

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页一、本核验要点适用于一般建筑用各种系列的普通铝合金玻璃幕墙和隐框铝合金玻璃幕墙的安装工程。二、幕墙的设计图应经规定程序批准并须盖有该项工程设计单位验证认可的出图章。三、幕墙铝合金型材应符合国家标准GB5237—92《铝合金建筑型材》高精度级要求。四、阳极氧化膜质量应符合技术标准的规定，对与结构胶相接触的框架用型材，阳极氧化膜厚度不低于15微米。五、幕墙用玻璃质量符合相应的国家标准，隐框幕墙用镀膜玻璃的镀膜层的附着力必须可靠。六、幕墙使用的金属附件，其中与铝合金构件接触的紧固件应为不锈钢件，其余均应进行防腐处理。七、幕墙用结构胶、耐候胶应符合国家标准或专业标准，必须与相粘接和接触部位的材料相容且粘结牢固。八、幕墙用其他材料和附件均应符合相应国家标准或行业标准，并要满足幕墙性能要求。九、铝合金玻璃幕墙的性能(空气渗透、雨水渗漏、抗风压强度以及保温、隔声、抗震、防火、避雷)等指标必须符合设计要求和有关技术标准的规定。十、预埋件的位置要求：预埋件系铝合金玻璃幕墙框架通过联接件与建筑结构相联的基础构件是固定幕墙的支承点，必须与结构钢筋焊接牢固。根第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页据设计施工图规定的中心线，其位置允许偏差不大于30mm，深度进出偏差不大于lOmm，高度偏差不大于lOmm。十一、屋面联接件的位置要求：屋面联接件系指介于各楼层沿口埋件与铝合金框架立挺之间的联接装置。必须有上下、左右、前后三个方向上的调节余地，允许偏差为：上下(垂直方向)±5mm；左右(横向方向)±2mm；前后(纵向方向)±lmm。十二、顶部、底部、二侧面联接件的位置要求：顶部、底部、二侧面联接件系指铝合金框架与混凝土结构的最高部位、最底部位以及二侧端部位的联接装置，应具有三方向可调节，允许偏差是：高低(垂直方向)顶部底部±lOmm，左右(横向水平)顶底端±lOmm，二侧端±5mm，前后(纵向水平)±8mm。十三、所有联接件除不锈钢外，必须进行镀锌防腐处理。十四、铝合金框架拼装1、必须按设计图分格位置，从顶到底放垂线定下端位置，查连接件之前后(纵向)位置是否正确。2、按设计图中心线向二侧定位，复查联接件之左右(横向)位置是否正确。3、框架立挺与立挺上下之间的联接均通过立挺联接件联接，并按设计要求留伸缩接缝，并用弹性好的密封胶打注饱满严密，立挺伸缩接缝允许偏差值为：规定接缝宽±lO％mm。4、框架立挺与横梁的拼装，用角板连在一起，并预留5--8mm间隙，并用密封胶充填，以保证幕墙横向伸缩。5、幕墙每层框架拼装、应检查平整度、垂直度、分格对角线、接缝、相邻两个构件同一平面的高低差，其允许偏差值是垂直度(每层立挺)不大第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页于lmm，平整度(每层)不大于1．5mm；分格对角线不大于2mm；接头缝隙不大于0．3mm；相邻两个构件同一平面高低差不大于0．4mm。十五、幕墙框架全部安装调整就位后，应进行自检并经有关部门检查认可，合格后，及时做好防松防腐处理，并办理隐蔽验收签证手续。它的立挺、横梁安装偏差应符合如下规定：1、相邻两立挺间距尺寸(固定端处)允差不大于±2mm。相邻两横梁间距尺寸：长度小于等于2m，允差不大于±1.5mm；长度大于2m，允差不大于2mm。3、分格对角线长度差：长度小于等于2m，允差不大于2.5mm；长度大于2m，允差不大于3.5mm。4、立挺垂直度：高度小于等于30mm，允差不大于4mm，高度小于等于60m，允差不大于7mm；高度大于60m，允差不大于lOmm。5、立挺外表面同一平面内位置度：相邻3根立挺，允许偏差不大子2mm；宽度小于等于20m，允许偏差不大于4mm；宽度小于等于40m，允许偏差不大于5mm；宽度小于等于60m，允许偏差不大于6mm；宽度小于等于80mm，允许偏差不大于8mm；宽度大干80m，允许偏差不大于10mm。6、同一标高内横梁高度差：相邻两横梁允许偏差不大于lmm；宽度小于等于35m，允许偏差不大于5mm；宽度大于35m允许偏差不大于7mm。7、弧形幕墙...
