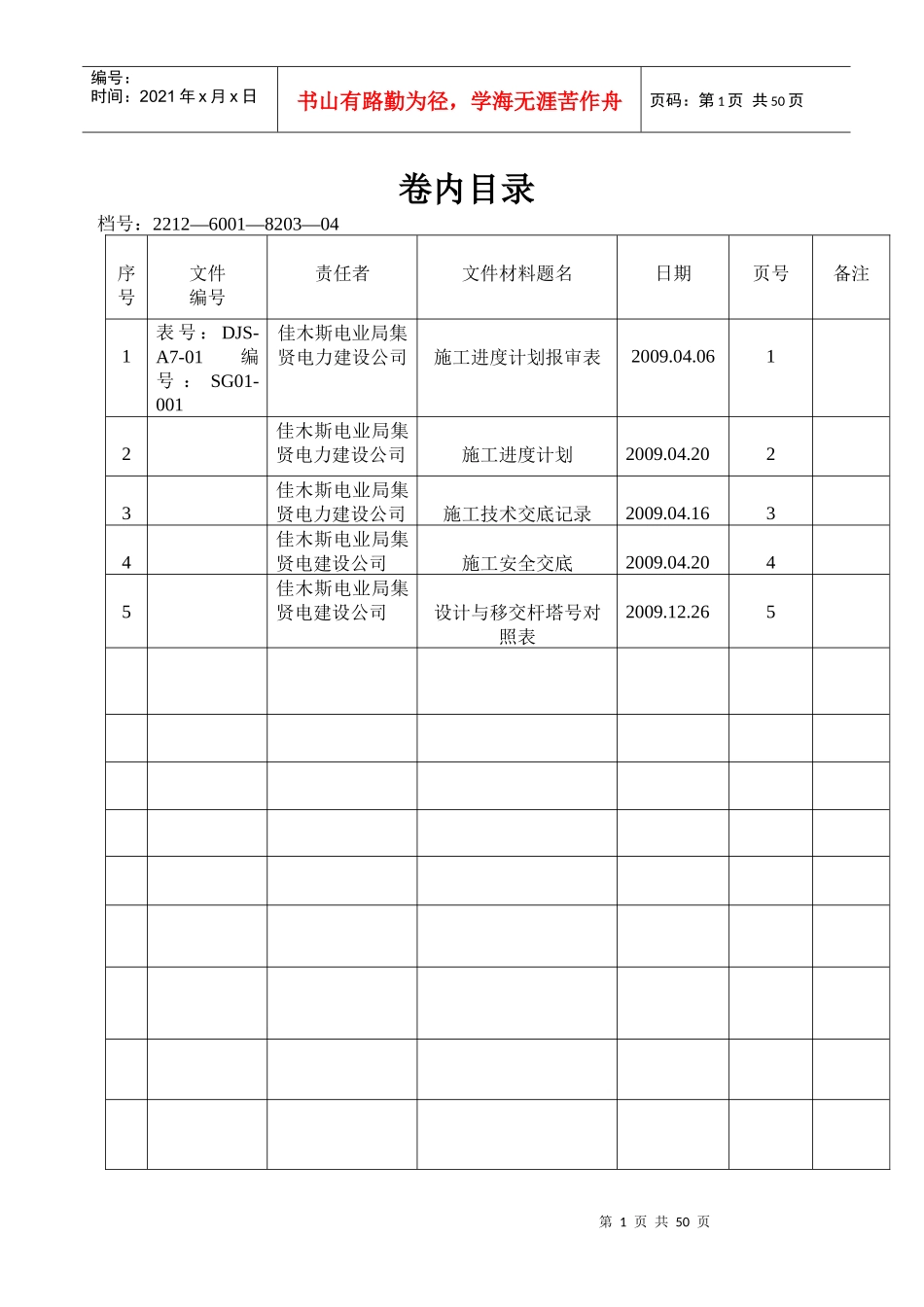

第1页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共50页卷内目录档号：2212—6001—8203—04序号文件编号责任者文件材料题名日期页号备注1表号：DJS-A7-01编号：SG01-001佳木斯电业局集贤电力建设公司施工进度计划报审表2009.04.0612佳木斯电业局集贤电力建设公司施工进度计划2009.04.2023佳木斯电业局集贤电力建设公司施工技术交底记录2009.04.1634佳木斯电业局集贤电建设公司施工安全交底2009.04.2045佳木斯电业局集贤电建设公司设计与移交杆塔号对照表2009.12.265第2页共50页第1页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共50页施工进度计划报审表表号：DJS—A7－01工程名称：编号：致项目监理部：现报上工程施工进度计划，请审查。附件：工程施工进度计划承包单位（章）：项目经理：日期：专业监理工程师审查意见：专业监理工程师：日期：第3页共50页第2页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共50页总监理工程师审批意见：项目监理部（章）：总监理工程师：日期：本表一式份，由承包单位填报，建设管理单位、项目监理部各1份、承包单位存份。66KV西输变电工程施工进度计划名称时间土石方、基础工程2009年4月20日～2009年5月20日铁塔组立、接地工程2009年5月21日～2009年6月6日架线工程2009年6月7日～2009年6月26日第4页共50页第3页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共50页施工技术交底记录工程名称宝清220KV变电站下级电网整理工程红宝线交底时间2009年4月16日交底项目基础工程施工技术交底交底地点工程项目部交底部门工程项目部交底负责人王显吏交底内容：4土石方工程4.0.1土石方开挖应按设计施工，减少需开挖以外地面的破坏，合理选择弃土的堆放点，以保护自然植被及环境。铁塔基础施工基面的开挖应以设计图纸为准，按不同地质条件规定开挖边坡。基面开挖后应平整.不应积水，边坡不应坍塌。4.0.2杆塔基础的坑深应发设计施工基面为基准。当设计施工基面为零时，杆塔基第5页共50页第4页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共50页础坑深应以设计中心桩外自然地面标高为基准。拉线基础坑深以拉线基础中心的地面标高为基准。4.0.3杆塔基础（不含掏挖基础和岩石基础）坑深允许偏差为+100mm，—50mm，坑底应平整。同基基础坑在允许偏差范围内按最深基坑操平。掏挖基础以人工掏挖为主，对于风化岩或较坚硬的岩石可采用松动爆破与人工开挖相结合，但应保持坑壁完整，岩渣及松石必须清除干净。掏挖基础及岩石基础的尺寸不允许有负偏差。4.0.4杆塔基础坑深与设计坑深偏差大于+100mm时。应按以下规定处理：1铁塔现浇基础坑，其超深部分铺灌浆；2混凝土电杆基础、铁塔预制基础、铁塔金属基础等，其超深在+100～300mm时，应采用填土或砂、石夯实处理，每层厚度不宜超过100mm时，遇到泥沙坑时，应先清除坑内泥沙后再铺石灌浆。当不能以填土或砂、石夯实处理时，其超深部分按设计要求处理，设计无具体要求时按铺石灌浆处理。坑深超过规定值+300mm以上时应采用铺石灌浆处理。4.0.5拉线基础坑的坑深不允许有负偏差。当坑深超深后对拉线基础安装位置与方向有影响时，应采取措施以保证拉线对地夹角。4.0.6接地沟开挖的长度和深度应符合设计要求并不得有负偏差，沟中影响接地体与土壤接触的杂物应清除。在山坡上挖接地沟时，宜沿等高线开挖。4.0.7杆塔基础坑及拉线基础坑回填，应符合设计要求，一般应分层夯实，每回填300mm厚度夯实一次。坑口的地面上应筑防沉层，防沉层的上部边宽不得小于坑口边宽。其高度视土质夯实程度确定，基础验收时宜为300～500mm。经过沉第6页共50页第5页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共50页降的应及时补填实。工程移交时坑口回填土不应低于地面。4.0.8石坑回填应以石子与土按3：1掺合后回填夯实。4.0.9泥沙坑回填应先排出坑内积水然后回填夯实。4.0.10冻土坑回填时应先将坑内冰雪清除干净，把冻土块中的冰雪清除并捣碎后进行回填夯实。...
