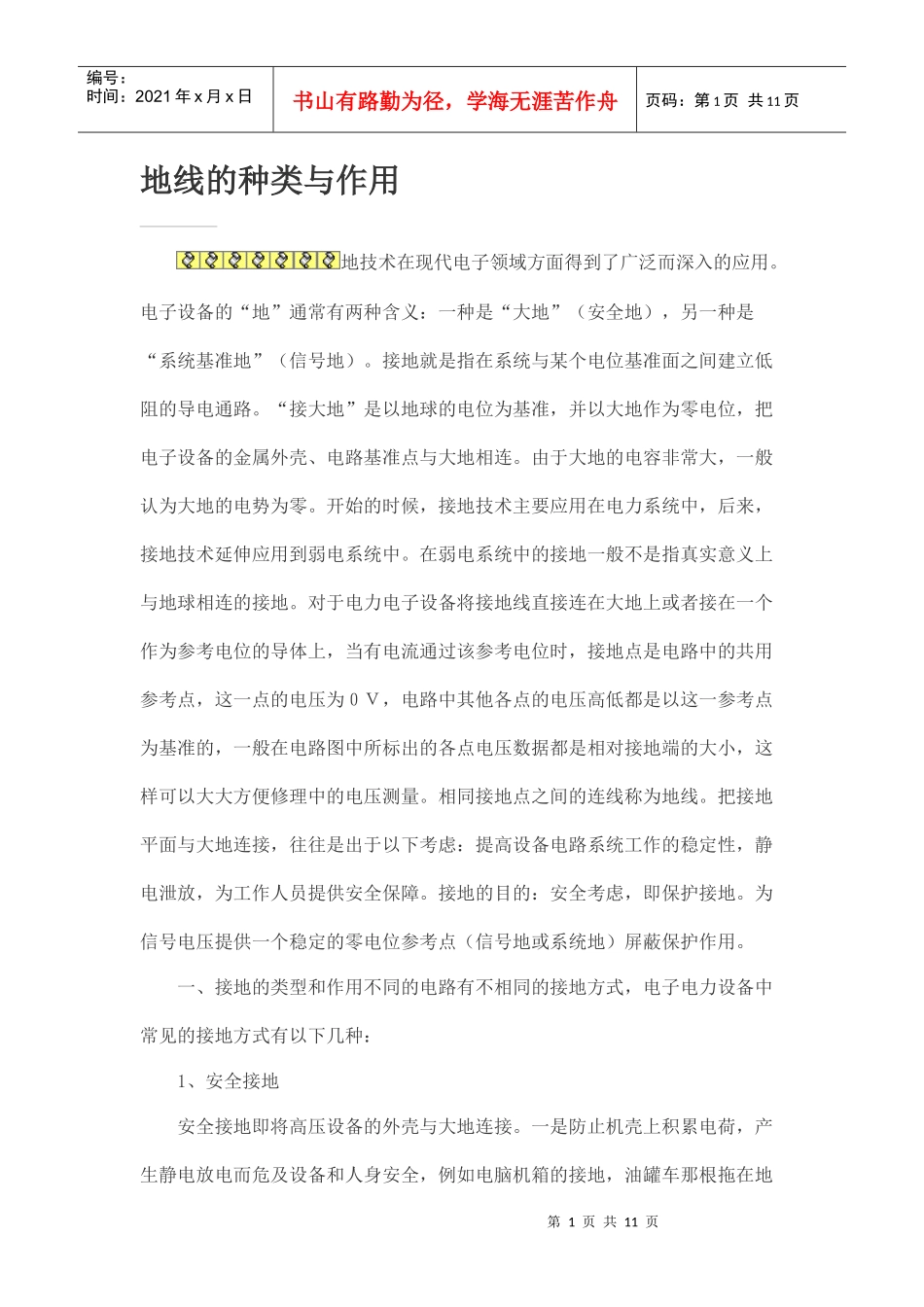

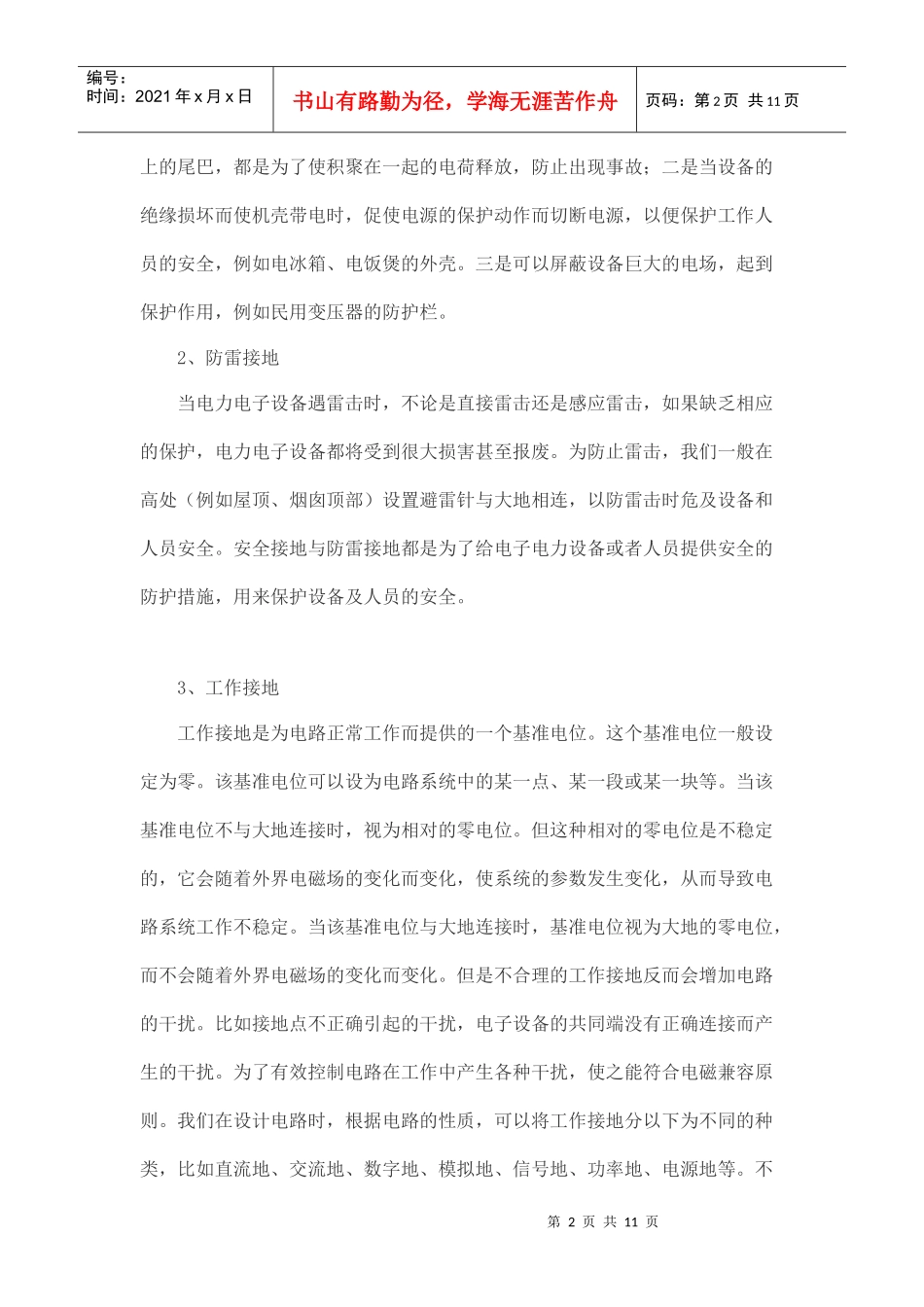

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页地线的种类与作用地技术在现代电子领域方面得到了广泛而深入的应用。电子设备的“地”通常有两种含义：一种是“大地”（安全地），另一种是“系统基准地”（信号地）。接地就是指在系统与某个电位基准面之间建立低阻的导电通路。“接大地”是以地球的电位为基准，并以大地作为零电位，把电子设备的金属外壳、电路基准点与大地相连。由于大地的电容非常大，一般认为大地的电势为零。开始的时候，接地技术主要应用在电力系统中，后来，接地技术延伸应用到弱电系统中。在弱电系统中的接地一般不是指真实意义上与地球相连的接地。对于电力电子设备将接地线直接连在大地上或者接在一个作为参考电位的导体上，当有电流通过该参考电位时，接地点是电路中的共用参考点，这一点的电压为０Ｖ，电路中其他各点的电压高低都是以这一参考点为基准的，一般在电路图中所标出的各点电压数据都是相对接地端的大小，这样可以大大方便修理中的电压测量。相同接地点之间的连线称为地线。把接地平面与大地连接，往往是出于以下考虑：提高设备电路系统工作的稳定性，静电泄放，为工作人员提供安全保障。接地的目的：安全考虑，即保护接地。为信号电压提供一个稳定的零电位参考点（信号地或系统地）屏蔽保护作用。一、接地的类型和作用不同的电路有不相同的接地方式，电子电力设备中常见的接地方式有以下几种：1、安全接地安全接地即将高压设备的外壳与大地连接。一是防止机壳上积累电荷，产生静电放电而危及设备和人身安全，例如电脑机箱的接地，油罐车那根拖在地第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页上的尾巴，都是为了使积聚在一起的电荷释放，防止出现事故；二是当设备的绝缘损坏而使机壳带电时，促使电源的保护动作而切断电源，以便保护工作人员的安全，例如电冰箱、电饭煲的外壳。三是可以屏蔽设备巨大的电场，起到保护作用，例如民用变压器的防护栏。2、防雷接地当电力电子设备遇雷击时，不论是直接雷击还是感应雷击，如果缺乏相应的保护，电力电子设备都将受到很大损害甚至报废。为防止雷击，我们一般在高处（例如屋顶、烟囱顶部）设置避雷针与大地相连，以防雷击时危及设备和人员安全。安全接地与防雷接地都是为了给电子电力设备或者人员提供安全的防护措施，用来保护设备及人员的安全。3、工作接地工作接地是为电路正常工作而提供的一个基准电位。这个基准电位一般设定为零。该基准电位可以设为电路系统中的某一点、某一段或某一块等。当该基准电位不与大地连接时，视为相对的零电位。但这种相对的零电位是不稳定的，它会随着外界电磁场的变化而变化，使系统的参数发生变化，从而导致电路系统工作不稳定。当该基准电位与大地连接时，基准电位视为大地的零电位，而不会随着外界电磁场的变化而变化。但是不合理的工作接地反而会增加电路的干扰。比如接地点不正确引起的干扰，电子设备的共同端没有正确连接而产生的干扰。为了有效控制电路在工作中产生各种干扰，使之能符合电磁兼容原则。我们在设计电路时，根据电路的性质，可以将工作接地分以下为不同的种类，比如直流地、交流地、数字地、模拟地、信号地、功率地、电源地等。不第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页同的接地应当分别设置。不要在一个电路里面将它们混合设在一起，例如数字地和模拟地就不能共一根地线，否则两种电路将产生非常强大的干扰，使电路陷入瘫痪！4、信号信号地是各种物理量信号源零电位的公共基准地线。由于信号一般都较弱，易受干扰，不合理得接地会使电路产生干扰，因此对信号地的要求较高。5、模拟地模拟地是模拟电路零电位的公共基准地线。模拟电路中有小信号放大电路，多级放大，整流电路，稳压电路等等，不适当的接地会引起干扰，影响电路的正常工作。模拟电路中的接地对整个电路来说有很大的意义，它是整电路正常工作的基础之一。所以模拟电路中合理的接地对整个电路的作用不可忽视。6、数字地数字地...
