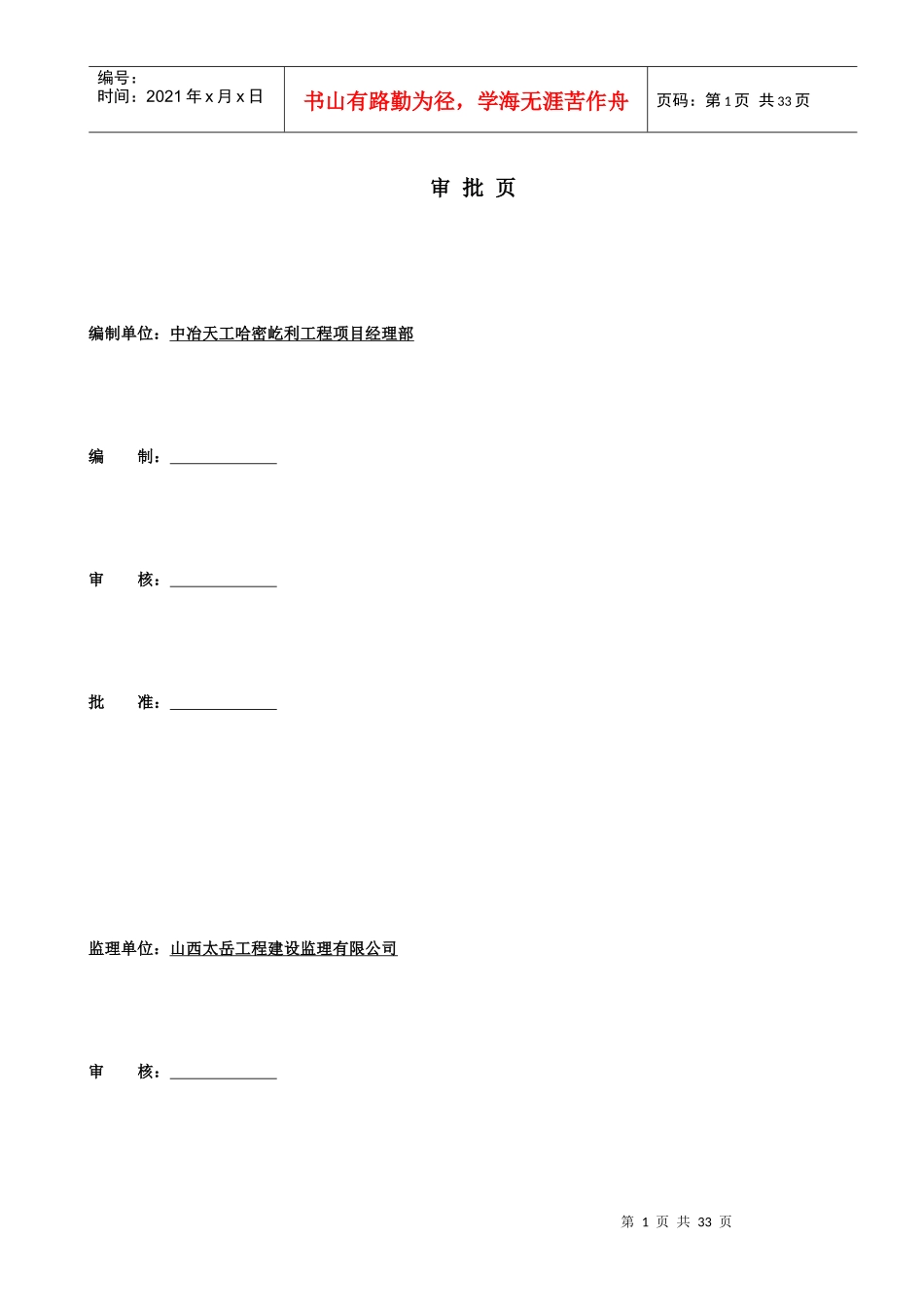

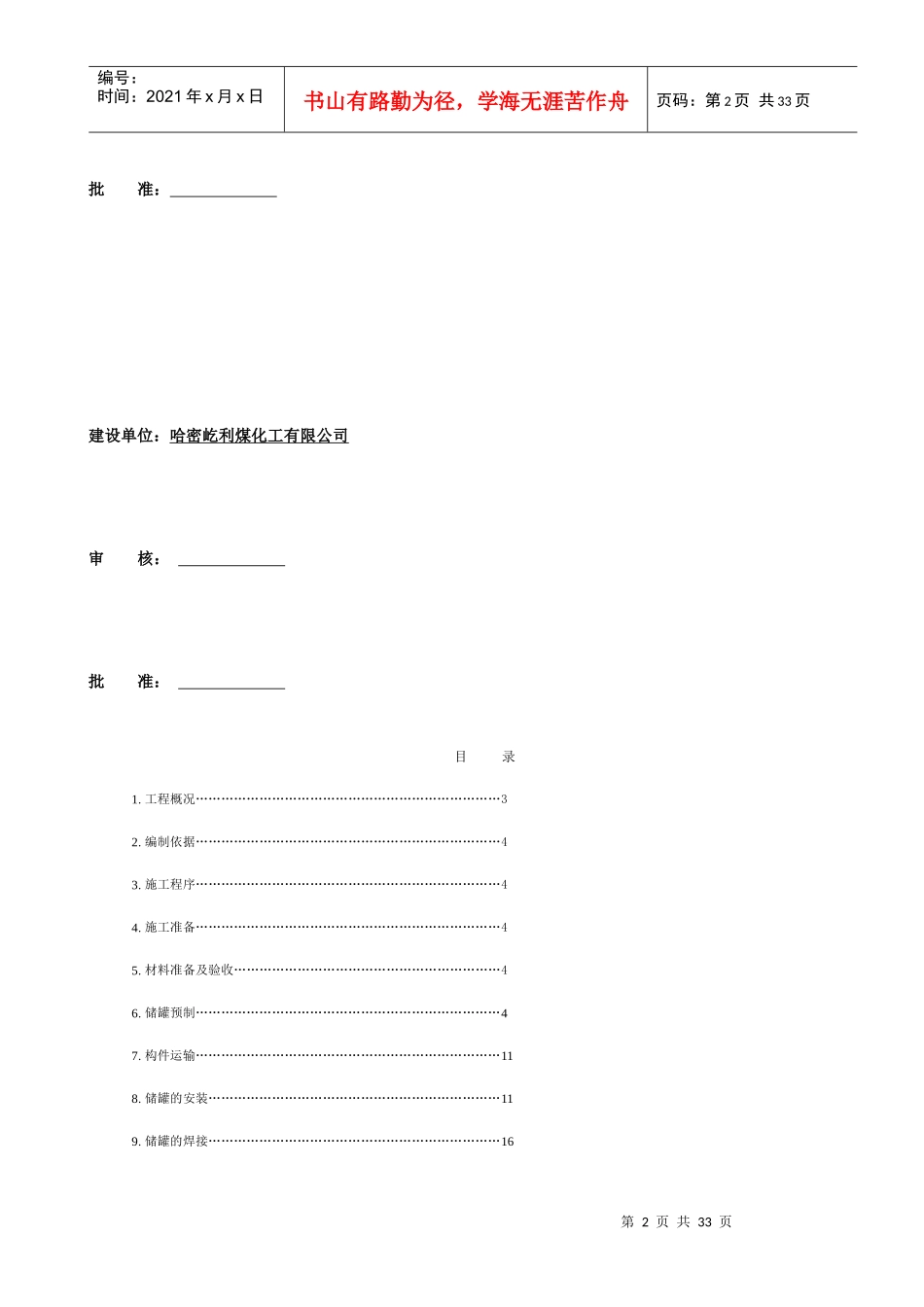

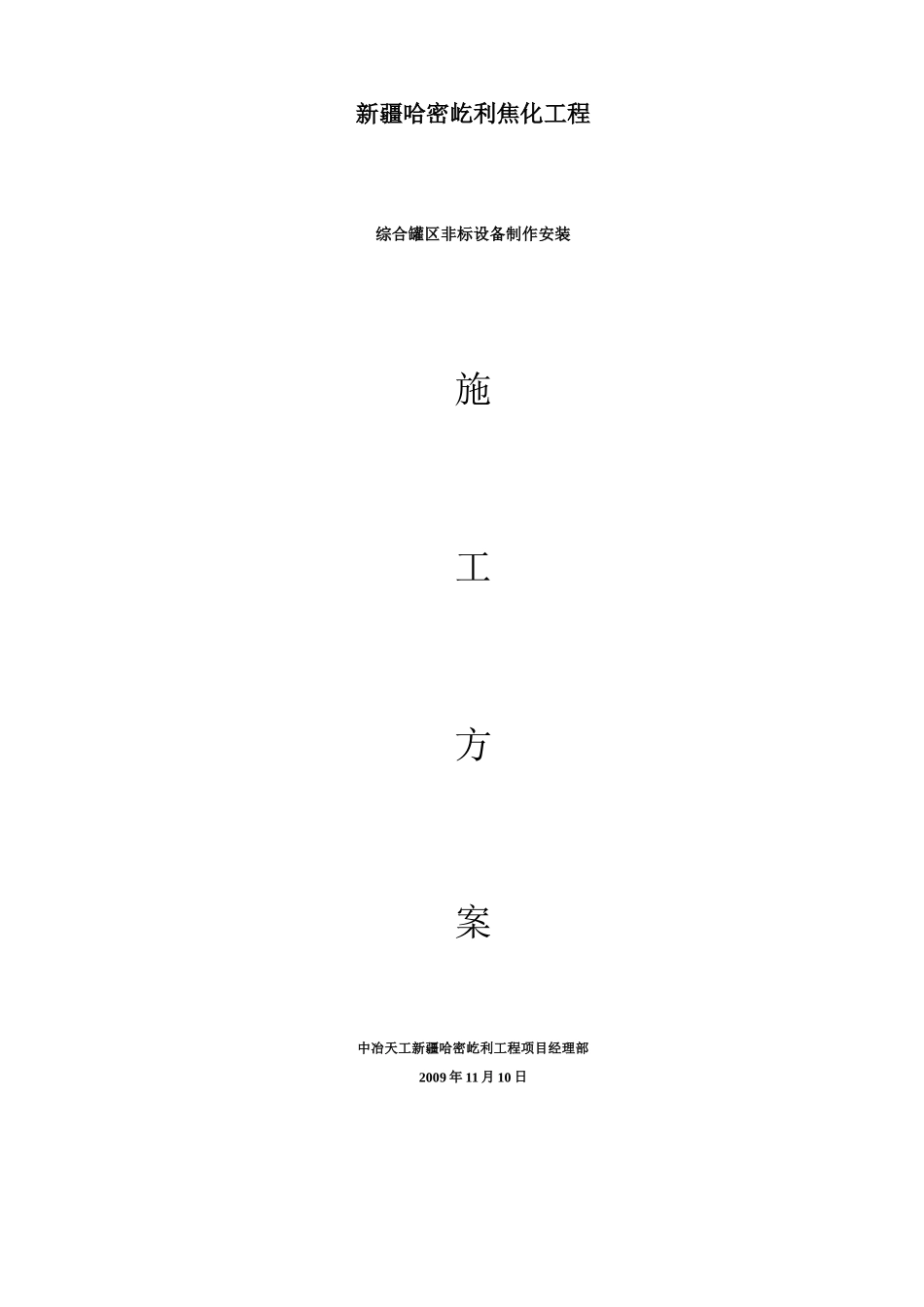

新疆哈密屹利焦化工程综合罐区非标设备制作安装施工方案中冶天工新疆哈密屹利工程项目经理部2009年11月10日第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页审批页编制单位：中冶天工哈密屹利工程项目经理部编制：审核：批准：监理单位：山西太岳工程建设监理有限公司审核：第2页共33页第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页批准：建设单位：哈密屹利煤化工有限公司审核：批准：目录1.工程概况………………………………………………………………32.编制依据………………………………………………………………43.施工程序………………………………………………………………44.施工准备………………………………………………………………45.材料准备及验收………………………………………………………46.储罐预制………………………………………………………………47.构件运输………………………………………………………………118.储罐的安装……………………………………………………………119.储罐的焊接……………………………………………………………16第3页共33页第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共33页10.检查与验收…………………………………………………………2111.储罐的除锈、防腐…………………………………………………2312.试验…………………………………………………………………2413.储罐安全质量保证措施……………………………………………2514.安全措施……………………………………………………………2715.交工验收……………………………………………………………27附图…………………………………………………………………291、工程概况新疆哈密屹利焦化工程综合罐区共有非标设备13台，工作量及技术特性见下表：序号设备名称规格（mm）工作压力（Mpa)操作温度（℃）单重（kg)容积m3材质数量（台）1焦油槽DN11000H11437常压～5039960950Q235-A42粗苯槽DN11000H11436常压常温39100950Q235-A13硫酸槽DN6600H8386常压常温13475257Q235-A24焦油洗油槽DN6000H5820常压常温9640141Q235-A15碱液槽DN6000H5820常压常温9600141Q235-A16卸酸槽DN2000L5185常压常温344014.8Q235-A1第4页共33页第3页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共33页7卸酸槽DN2000L5185常压常温339014.8Q235-A18地下放空槽DN2000L5185常压常温339014.8Q235-A19新洗油放空槽DN2000L5185常压常温339014.8Q235-A12、编制依据（1）北京众联盛化工工程有限公司设计的设备施工图。（2）《钢制焊接常压容器》JB/T4735－1997（3）《圆筒形钢制焊接油罐施工及验收规范》GB50128-2005（4）《工业设备及管道绝热工程施工及验收规范》3、施工程序施工准备→材料检验→预制加工→运输→组装→焊接及检验→设备防腐→设备试验→竣工验收4、施工准备（1）技术准备A、认真做好设计交底和图纸会审工作；B、熟悉图纸和资料，编制切实可行的施工方案；C、详细向施工班组进行技术交底。（2）现场准备A、修通道路，平整施工现场，选定材料、构件存放场地；B、接通水源、电源，按平面布置图放置焊接集装箱及工具、休息室；（3）施工用机具齐全，性能良好，满足施工要求。（4）基础复查（5）预制平台根据现场情况和实际施工需要，需用槽钢[14a、钢板δ＝12搭设16.5m×40m预制平台，有效作业面积约18m×100m，并设置一台10t龙门吊配合施工，施工详图见工程联系单LX-39、LX-39-1。5、材料准备及验收本工程由甲方提供主要的材料、设备，辅材由施工单位自行采购、运输和管理。工程中所用材料的质量合格与否是决定工程质量好坏的关键，也是交工验第5页共33页第4页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共33页收的主要内容之一。所以，材料验收是施工生产不可缺少的一个重要步骤。材料验收及管理主要包括以下几项内容：（1）资料检查储罐所选用的材料(钢板、钢管及其它型钢)、附件、设备等必须具有相应的合格证明...
