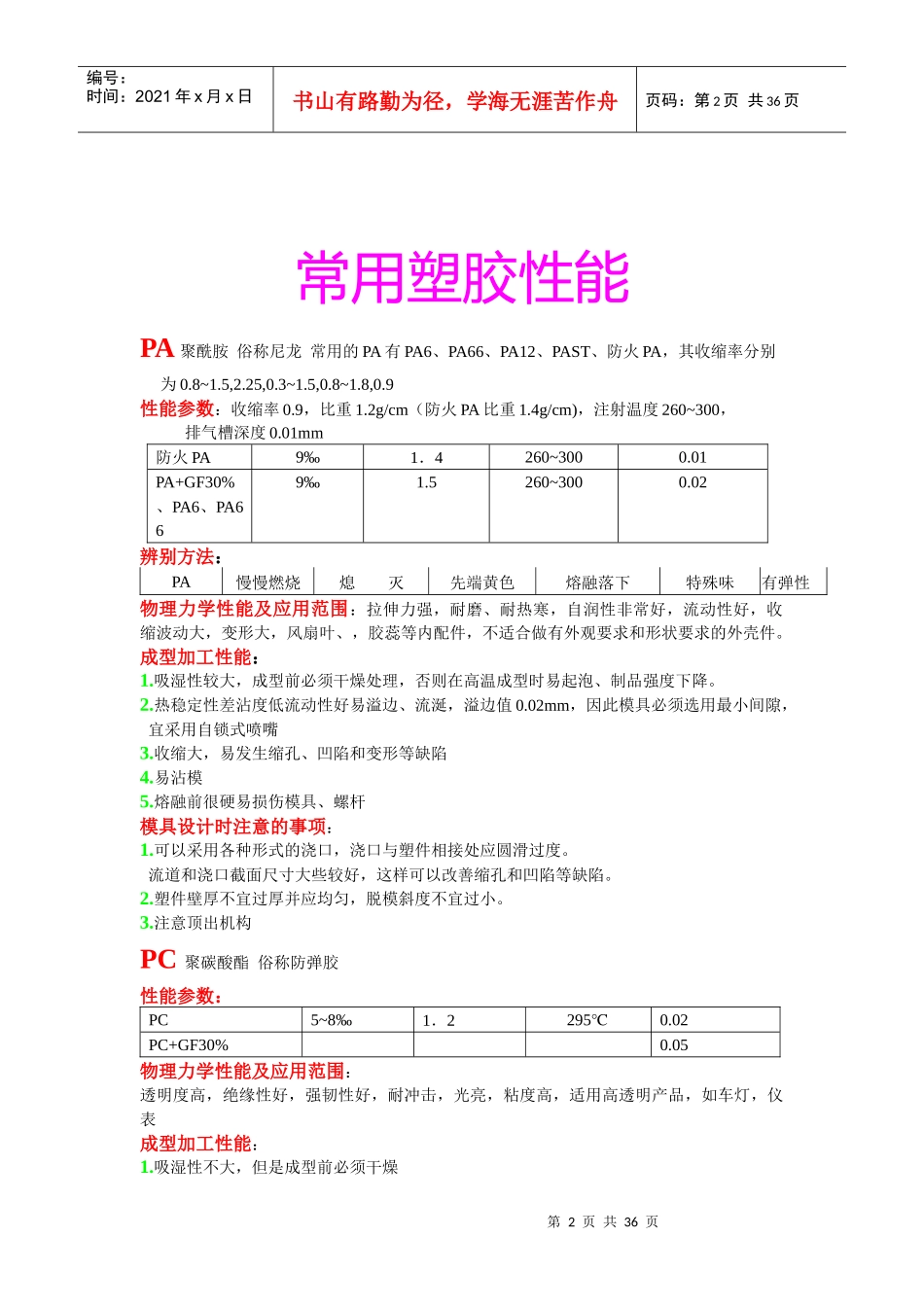

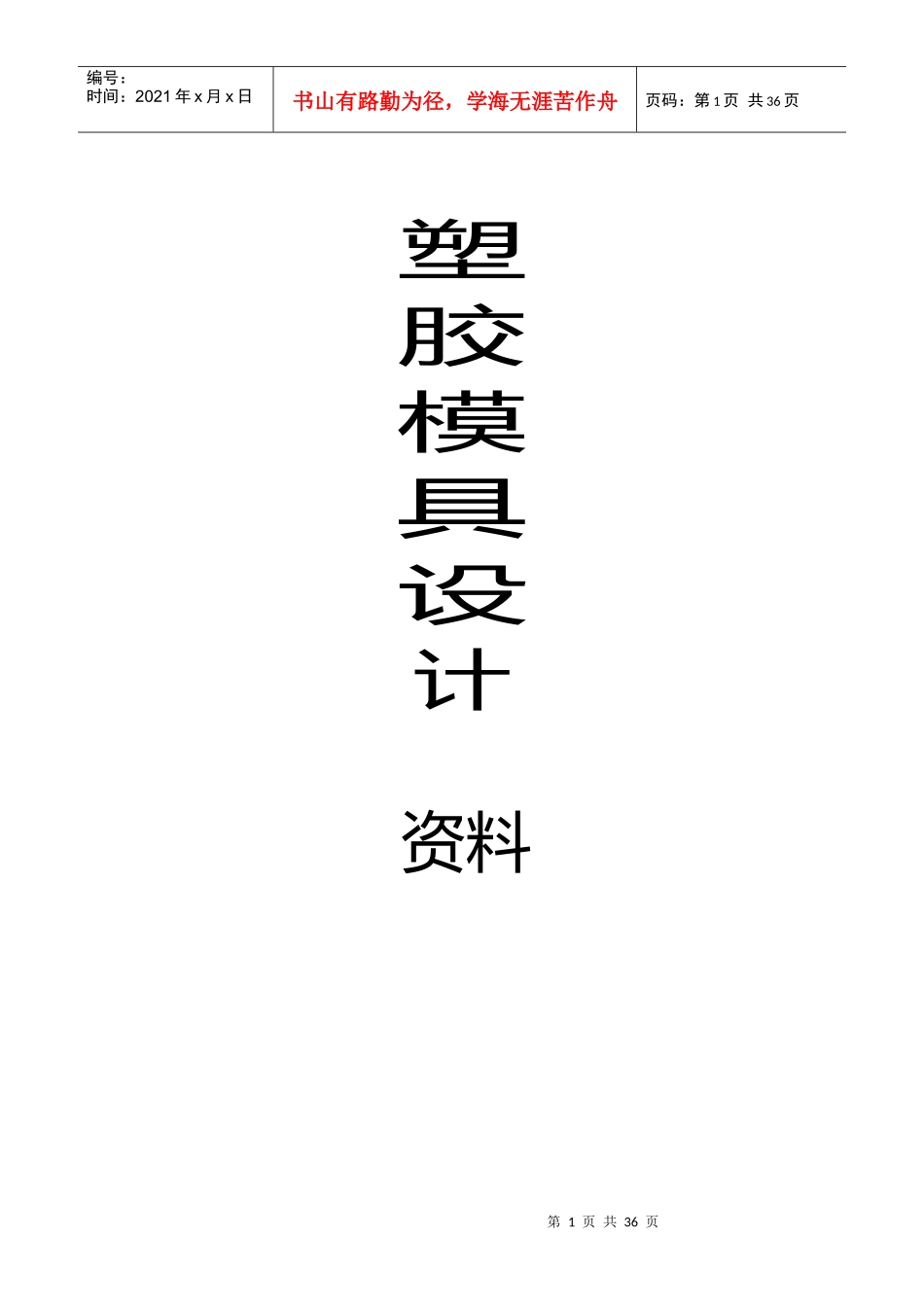

第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页塑胶模具设计资料第2页共36页第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页常用塑胶性能PA聚酰胺俗称尼龙常用的PA有PA6、PA66、PA12、PAST、防火PA，其收缩率分别为0.8~1.5,2.25,0.3~1.5,0.8~1.8,0.9性能参数：收缩率0.9，比重1.2g/cm（防火PA比重1.4g/cm)，注射温度260~300，排气槽深度0.01mm防火PA9‰1．4260~3000.01PA+GF30%、PA6、PA669‰1.5260~3000.02辨别方法：PA慢慢燃烧熄灭先端黄色熔融落下特殊味有弹性物理力学性能及应用范围：拉伸力强，耐磨、耐热寒，自润性非常好，流动性好，收缩波动大，变形大，风扇叶、，胶蕊等内配件，不适合做有外观要求和形状要求的外壳件。成型加工性能：1.吸湿性较大，成型前必须干燥处理，否则在高温成型时易起泡、制品强度下降。2.热稳定性差沾度低流动性好易溢边、流涎，溢边值0.02mm，因此模具必须选用最小间隙，宜采用自锁式喷嘴3.收缩大，易发生缩孔、凹陷和变形等缺陷4.易沾模5.熔融前很硬易损伤模具、螺杆模具设计时注意的事项：1.可以采用各种形式的浇口，浇口与塑件相接处应圆滑过度。流道和浇口截面尺寸大些较好，这样可以改善缩孔和凹陷等缺陷。2.塑件壁厚不宜过厚并应均匀，脱模斜度不宜过小。3.注意顶出机构PC聚碳酸酯俗称防弹胶性能参数：PC5~8‰1．2295℃0.02PC+GF30%0.05物理力学性能及应用范围：透明度高，绝缘性好，强韧性好，耐冲击，光亮，粘度高，适用高透明产品，如车灯，仪表成型加工性能：1.吸湿性不大，但是成型前必须干燥第3页共36页第2页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共36页2.熔融沾度高须高温高压，不易出现溢料3.收缩性不大，可以用来成型尺寸精度较高的产品4.熔体冷却速度快，易应力裂痕5.熔料较硬易损伤模具，故因提高模具的硬度或对模具进行镀铬处理模具设计时注意的事项：1.由于熔体粘度大，分流道内浇口阻力要小，因此模具的浇注系统要短而粗2.聚碳酸酯具有缺口敏感性，制品设计时忌有尖角、缺口、厚薄变化大的区域PE聚乙烯可以分为LDPE（低密度聚乙烯）、HDPE（高密度聚乙烯）、UHDPE（超高密度聚乙烯），LDPE俗称软胶、花料、筒料，HDPE俗称硬性软胶，UHDPE俗称超硬性软胶性能参数：PE30‰1.01800.01辨别方法：PE易不熄灭先端黄色熔融落下石油臭味淡乳白色，下端青色(石腊气味)大多为半透明物理力学性能及应用范围：耐辐射，耐酸碱，耐腐烂，有弹性，易变形，材质轻，吸水小，收缩波动大，冷却时间长主要用于食品包装成型加工性能：1.吸湿性小，成型前不需干燥熔2.熔体粘度低，流动性好，溢边值0.02mm3.收缩率和收缩的范围都很大，易取向和翘曲变形，LDPE收缩率1.5%~5%，HDPE收缩率2%~5%4.冷却速度慢必须充分冷却模具设计时注意的事项：1.不宜采用直接浇口，否则将加大浇口附近的内应力，产生收缩不均匀，方向性明显，增大翘曲变形2.质软易脱模，当制品上有浅侧凸（凹）时，可实行强制脱模PP聚丙烯俗称百折胶性能参数：PP（百折胶）18‰0．932450.02辨别方法：PP易不熄灭黄色快速完全烧掉特殊味乳白色蓝色火焰柴油味物理力学性能及应用范围：透明，表面光泽度好，材质轻，耐折弯，耐高低温，流动好，应用于一次性口杯，饮料瓶，第4页共36页第3页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共36页小扇叶成型加工性能：1.吸湿性小，成型前可不用干燥2.粘度低，流动性好，溢边值0.03mm3.收缩率大且波动的范围大，易发生缩孔、凹陷、变形及取向，收缩率为1%~5%4.冷却速度快，浇注系统及冷却系统应缓慢散热，适当延长冷却时间，以稳定尺寸5.可能发生熔体破裂，与热金属长期接触易分解模具设计时注意的事项：1.因取向严重，不宜采用直接浇口，否则浇口附近残余应力大，易使塑件翘曲变形2.塑件壁厚要均匀，避免缺口和尖角，防止应力集中3.塑件内不能含有铜制嵌件，PP与铜接触后会变脆PS聚苯乙烯性能参数：辨别方法：PS易不熄灭橙黄色黑烟软化苯乙烯敲击时有金属性的声音，大多为透明成形品物理力学性...
