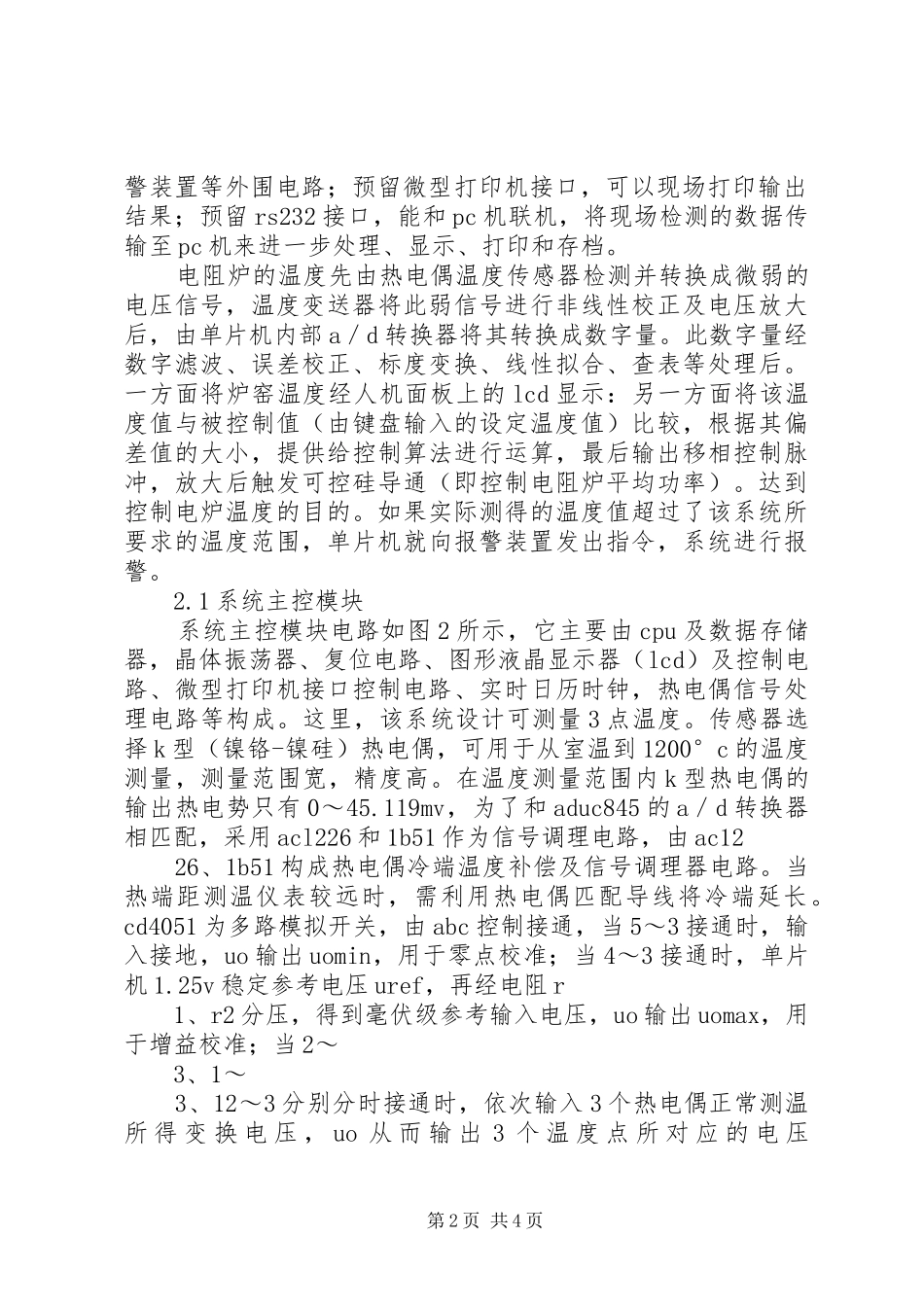

模糊控制学习心得5篇_第1页
1/4

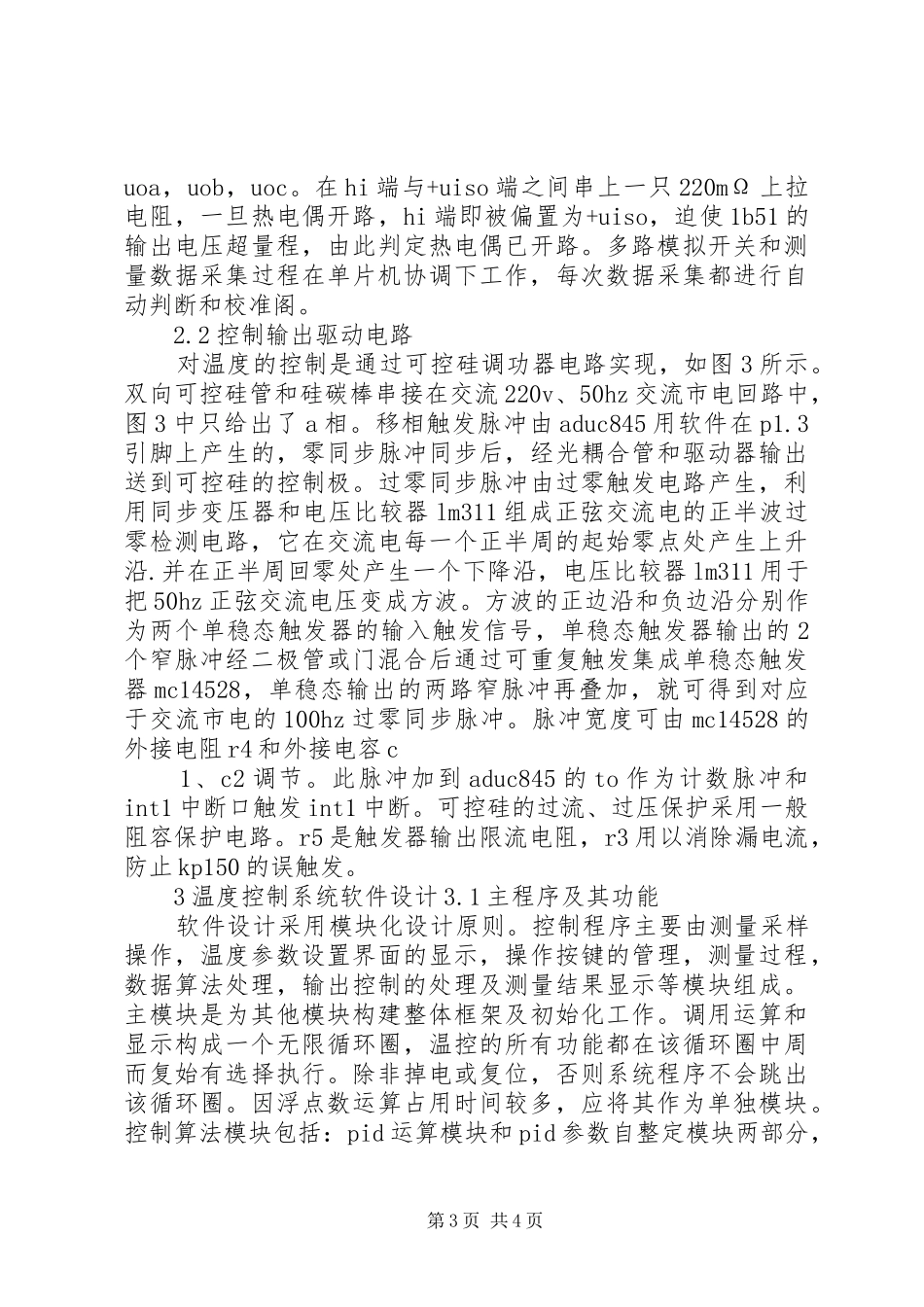

模糊控制学习心得5篇_第2页
2/4

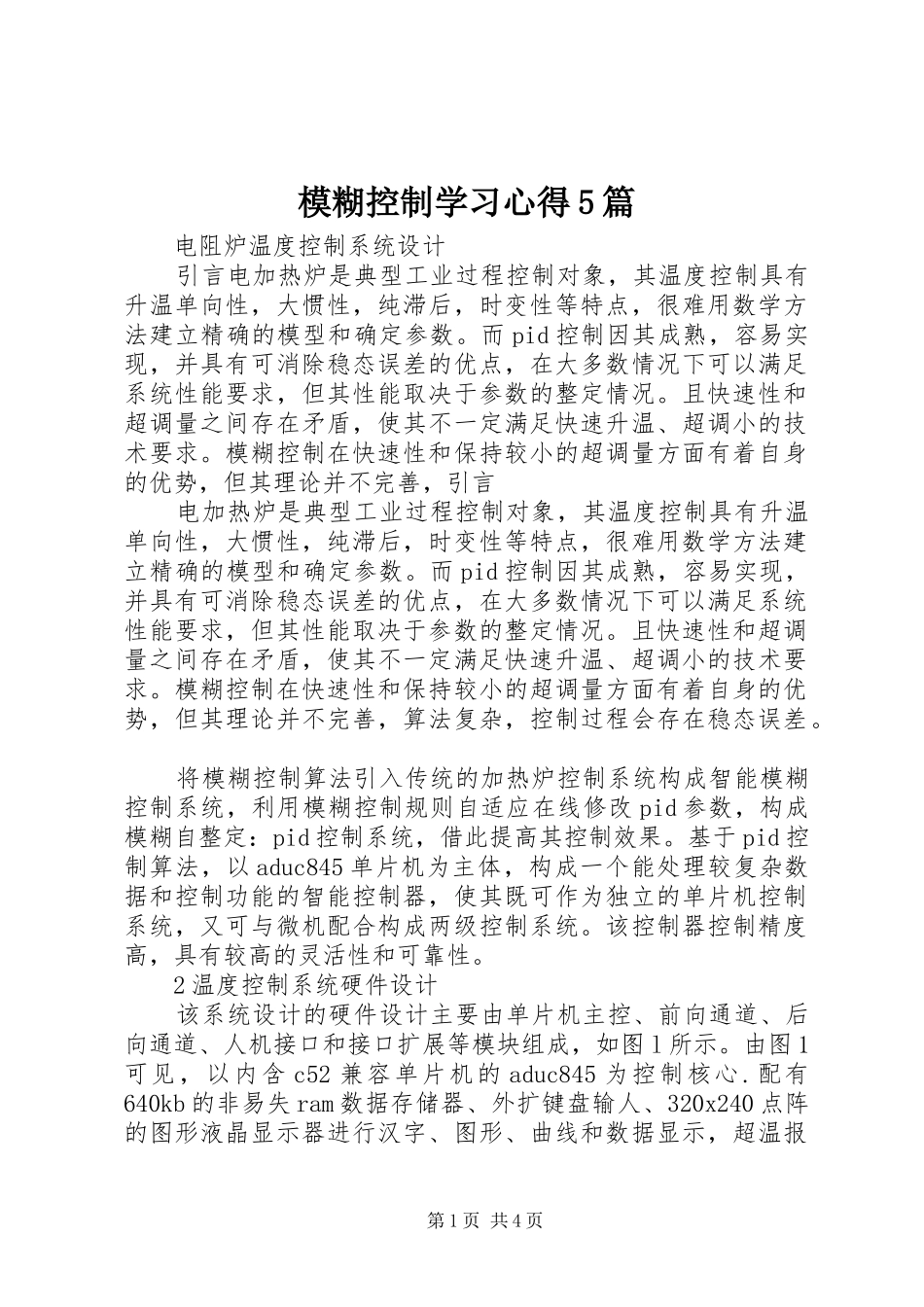

模糊控制学习心得5篇_第3页
3/4
模糊控制学习心得5篇电阻炉温度控制系统设计引言电加热炉是典型工业过程控制对象,其温度控制具有升温单向性,大惯性,纯滞后,时变性等特点,很难用数学方法建立精确的模型和确定参数。而pid控制因其成熟,容易实现,并具有可消除稳态误差的优点,在大多数情况下可以满足系统性能要求,但其性能取决于参数的整定情况。且快速性和超调量之间存在矛盾,使其不一定满足快速升温、超调小的技术要求。模糊控制在快速性和保持较小的超调量方面有着自身的优势,但其理论并不完善,引言电加热炉是典型工业过程控制对象,其温度控制具有升温单向性,大惯性,纯滞后,时变性等特点,很难用数学方法建立精确的模型和确定参数。而pid控制因其成熟,容易实现,并具有可消除稳态误差的优点,在大多数情况下可以满足系统性能要求,但其性能取决于参数的整定情况。且快速性和超调量之间存在矛盾,使其不一定满足快速升温、超调小的技术要求。模糊控制在快速性和保持较小的超调量方面有着自身的优势,但其理论并不完善,算法复杂,控制过程会存在稳态误差。将模糊控制算法引入传统的加热炉控制系统构成智能模糊控制系统,利用模糊控制规则自适应在线修改pid参数,构成模糊自整定:pid控制系统,借此提高其控制效果。基于pid控制算法,以aduc845单片机为主体,构成一个能处理较复杂数据和控制功能的智能控制器,使其既可作为独立的单片机控制系统,又可与微机配合构成两级控制系统。该控制器控制精度高,具有较高的灵活性和可靠性。2温度控制系统硬件设计该系统设计的硬件设计主要由单片机主控、前向通道、后向通道、人机接口和接口扩展等模块组成,如图l所示。由图1可见,以内含c52兼容单片机的aduc845为控制核心.配有640kb的非易失ram数据存储器、外扩键盘输人、320x240点阵的图形液晶显示器进行汉字、图形、曲线和数据显示,超温报第1页共4页警装置等外围电路;预留微型打印机接口,可以现场打印输出结果;预留rs232接口,能和pc机联机,将现场检测的数据传输至pc机来进一步处理、显示、打印和存档。电阻炉的温度先由热电偶温度传感器检测并转换成微弱的电压信号,温度变送器将此弱信号进行非线性校正及电压放大后,由单片机内部a/d转换器将其转换成数字量。此数字量经数字滤波、误差校正、标度变换、线性拟合、查表等处理后。一方面将炉窑温度经人机面板上的lcd显示:另一方面将该温度值与被控制值(由键盘输入的设定温度值)比较,根据其偏差值的大小,提供给控制算法进行运算,最后输出移相控制脉冲,放大后触发可控硅导通(即控制电阻炉平均功率)。达到控制电炉温度的目的。如果实际测得的温度值超过了该系统所要求的温度范围,单片机就向报警装置发出指令,系统进行报警。2.1系统主控模块系统主控模块电路如图2所示,它主要由cpu及数据存储器,晶体振荡器、复位电路、图形液晶显示器(lcd)及控制电路、微型打印机接口控制电路、实时日历时钟,热电偶信号处理电路等构成。这里,该系统设计可测量3点温度。传感器选择k型(镍铬-镍硅)热电偶,可用于从室温到1200°c的温度测量,测量范围宽,精度高。在温度测量范围内k型热电偶的输出热电势只有0~45.119mv,为了和aduc845的a/d转换器相匹配,采用acl226和1b51作为信号调理电路,由ac1226、1b51构成热电偶冷端温度补偿及信号调理器电路。当热端距测温仪表较远时,需利用热电偶匹配导线将冷端延长。cd4051为多路模拟开关,由abc控制接通,当5~3接通时,输入接地,uo输出uomin,用于零点校准;当4~3接通时,单片机1.25v稳定参考电压uref,再经电阻r1、r2分压,得到毫伏级参考输入电压,uo输出uomax,用于增益校准;当2~3、1~3、12~3分别分时接通时,依次输入3个热电偶正常测温所得变换电压,uo从而输出3个温度点所对应的电压第2页共4页uoa,uob,uoc。在hi端与+uiso端之间串上一只220mΩ上拉电阻,一旦热电偶开路,hi端即被偏置为+uiso,迫使1b51的输出电压超量程,由此判定热电偶已开路。多路模拟开关和测量数据采集过程在单片机协调下工作,每次数据采集都进行自动判断和校准阁。2.2控制输出驱动电路对温度的控制是通过可控硅调功器电...
