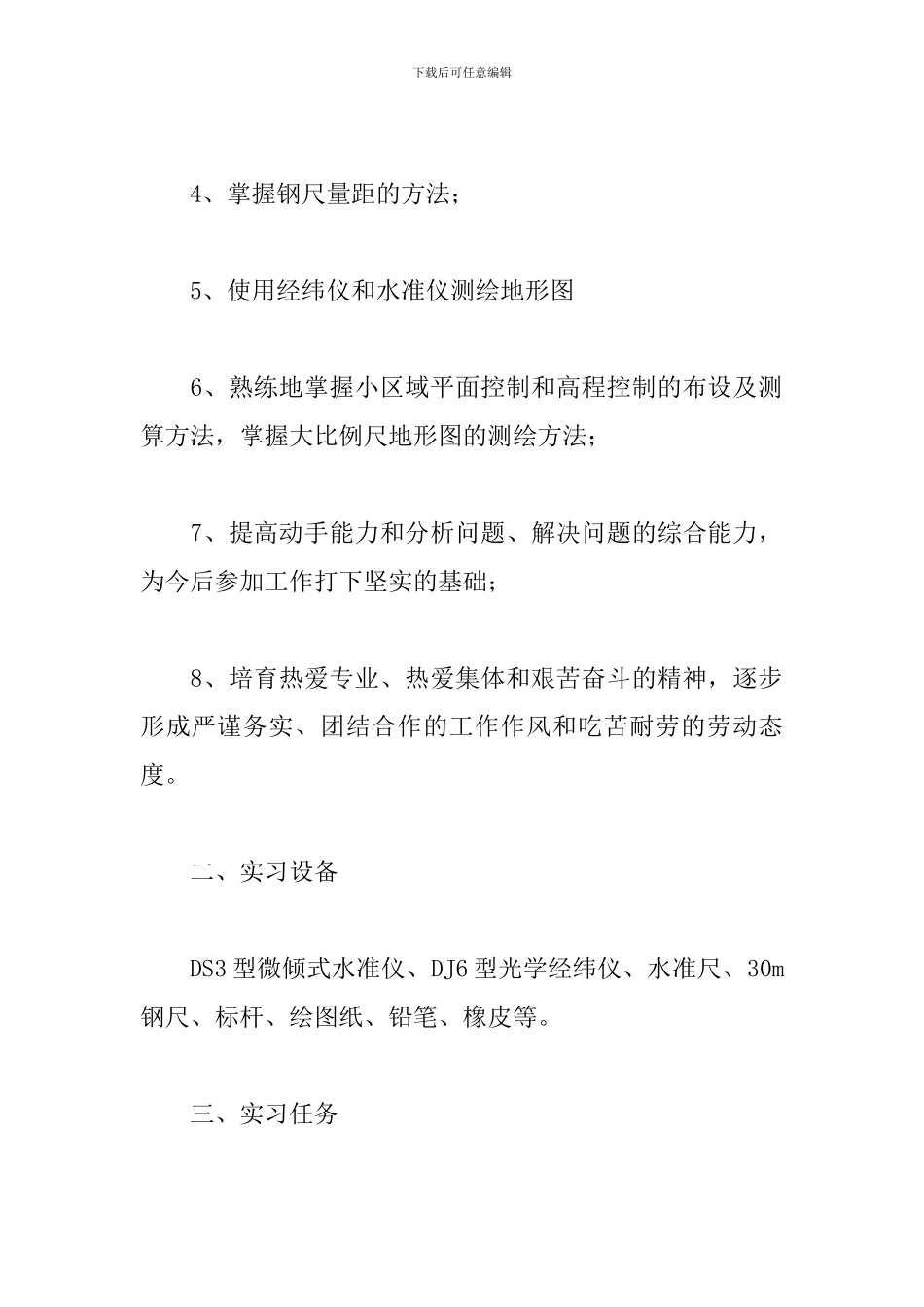

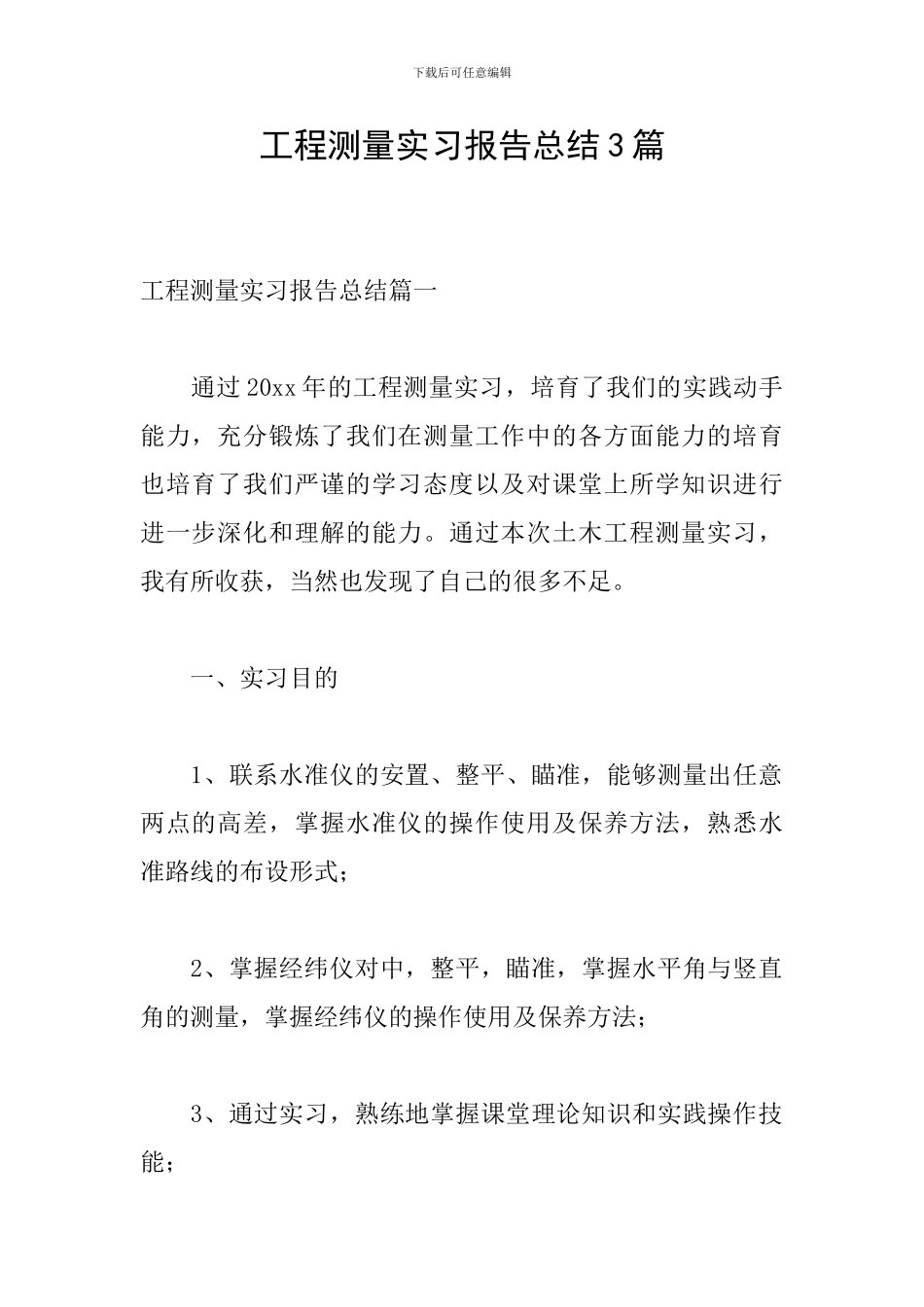

下载后可任意编辑工程测量实习报告总结3篇工程测量实习报告总结篇一通过20xx年的工程测量实习，培育了我们的实践动手能力，充分锻炼了我们在测量工作中的各方面能力的培育也培育了我们严谨的学习态度以及对课堂上所学知识进行进一步深化和理解的能力。通过本次土木工程测量实习，我有所收获，当然也发现了自己的很多不足。一、实习目的1、联系水准仪的安置、整平、瞄准，能够测量出任意两点的高差，掌握水准仪的操作使用及保养方法，熟悉水准路线的布设形式；2、掌握经纬仪对中，整平，瞄准，掌握水平角与竖直角的测量，掌握经纬仪的操作使用及保养方法；3、通过实习，熟练地掌握课堂理论知识和实践操作技能；下载后可任意编辑4、掌握钢尺量距的方法；5、使用经纬仪和水准仪测绘地形图6、熟练地掌握小区域平面控制和高程控制的布设及测算方法，掌握大比例尺地形图的测绘方法；7、提高动手能力和分析问题、解决问题的综合能力，为今后参加工作打下坚实的基础；8、培育热爱专业、热爱集体和艰苦奋斗的精神，逐步形成严谨务实、团结合作的工作作风和吃苦耐劳的劳动态度。二、实习设备DS3型微倾式水准仪、DJ6型光学经纬仪、水准尺、30m钢尺、标杆、绘图纸、铅笔、橡皮等。三、实习任务下载后可任意编辑1.控制点高程测量2.竖直角度测量3.水平角度测量4.导线长度测量5.闭合导线业内测量6.数据的整理、计算7.地形图的测绘四、实习的内容与要求1.平面控制测量图根平面控制测量一般采纳闭合导线。（1）踏勘选点：根据测图的目的目的和测区的地形情况，拟定导线的布置形式，实地选定导线点并设立标志。下载后可任意编辑踏勘选点时注意：l相邻点间要通视，方便测角和量边；l点位要土质坚实的地方，以便于保存点的标志和安置仪器；l导线边长要大致相等，以使测角的精度均匀；l导线点应选择周围地势开阔的地点，以便于测图时充分发挥控制点的作用；l导线点的数量要足够，密度要均匀，以便于控制整个测区。（2）水平角观测：导线转角用经纬仪测2个测回。（3）边长测量：导线边长可用经纬仪视距法测量，要求进行往返测量。（4）导线成果计算：首先件检核外业测量数据，在观测成果合格的情况下，进行闭合差调整，然后由起算数据下载后可任意编辑推算个控制点的坐标。（5）注意事项：照准目标要消除视差，观测水平角用纵丝照准目标，观测竖直角用横丝照准目标。读取竖盘读数时，竖盘指标水准管气泡必须居中。2、高程控制测量（1）外业测量外业测量用DS3级水准仪按四等水准测量的要求进行。（2）内业计算在外业观测成果检核符合要求后，根据一个已知点的高程和观测高程进行闭合水准路线的成果平差计算，推算出各个水准点的高程。（3）注意事项读取中丝读数之前，必须使水准管气泡居中；水准尺下载后可任意编辑要竖立。3、地形图的测绘（1）图纸的准备首先用对角线法绘制方格网，然后展会控制点。展点后要做检查，用比例尺在图纸上量取相邻控制点之间的距离和实测距离相比较。（2）碎步测量碎步测量采纳经纬仪配合量角器法，根据视距测量的原理，通过测量并计算出立尺点与测站点间的水平距离和高差，按极坐标法将个立尺点展绘在图纸上并注明高程。a）碎步点的选取原则：地物取其外形轮廓希线转点，地貌取其地形线上的坡度变化点。碎步点间隔要求图上2-3cm间隔一个点，即间距为15m。b）测图时的间距：地物点应小于60m，地貌点应小于下载后可任意编辑100m.c）地形测图时，应遵守《1：500、1：1000、1：2000比例尺地形图图示》中的有关规定。d）注意事项：l测图时，仪器对中误差不应大于图上的0.05Mmm（M为测图比例尺）；l安置仪器时，以较远控制点定向，较近控制点进行检查；l每测十几个碎部点后，应做归零检查，用经纬仪重新瞄准定向点，检查水平读盘的读数是否为0。00＇00＂，其归零差不超过4＇；l在平坦地区，条件允许时可采纳经纬仪“平读法”。“平读法”的步骤为：瞄准标尺à读水平度盘读数à读平距à读中丝读数và计算H。五、测量的精度要求下载后可任意编辑1.距离往返测量相对误差不超过1/3000；2.水准仪高差测量中高差闭合差在容许值±12nmm或±40Lmm范围内；3.测内角时一测回中上、下半测回角...
