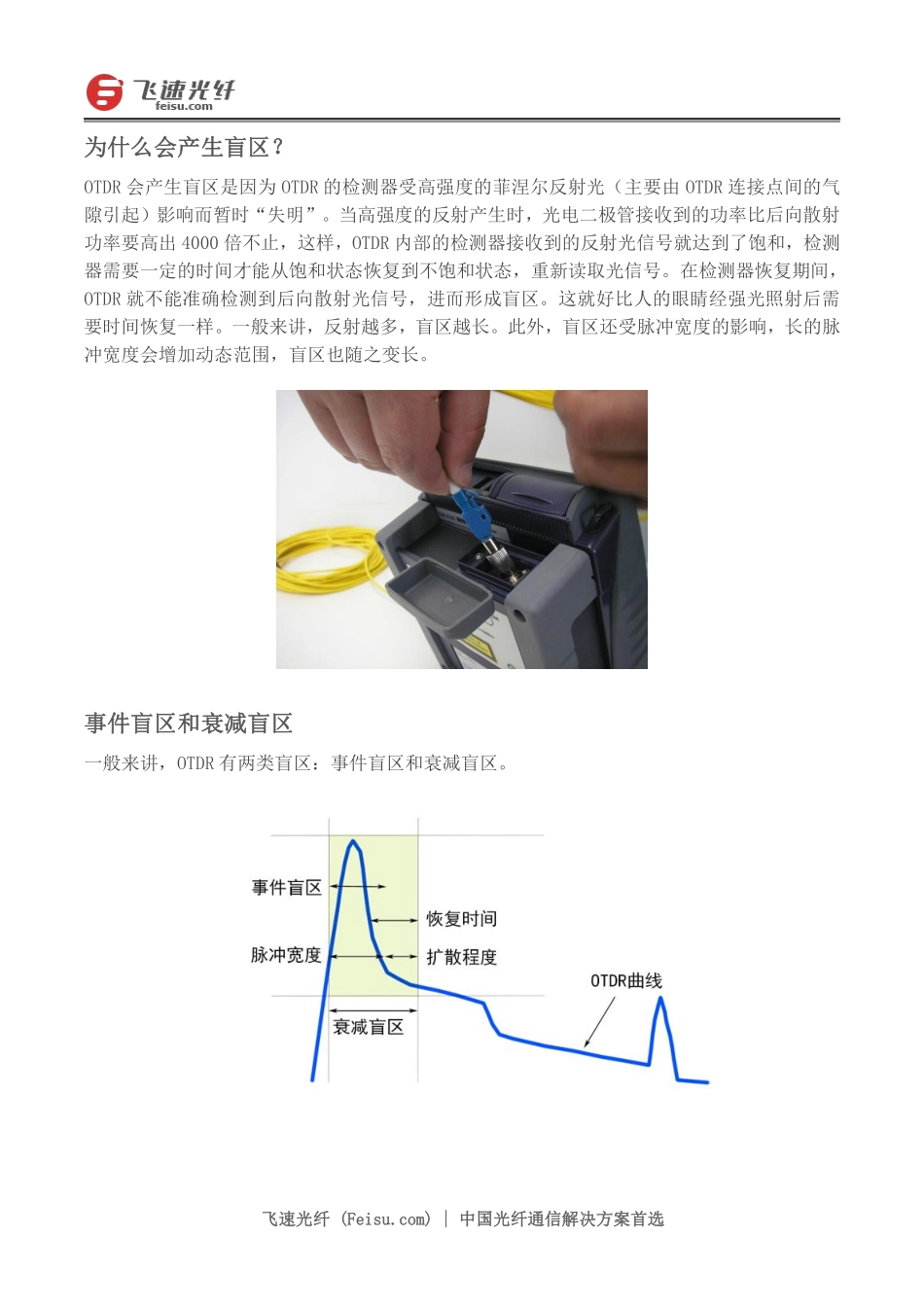

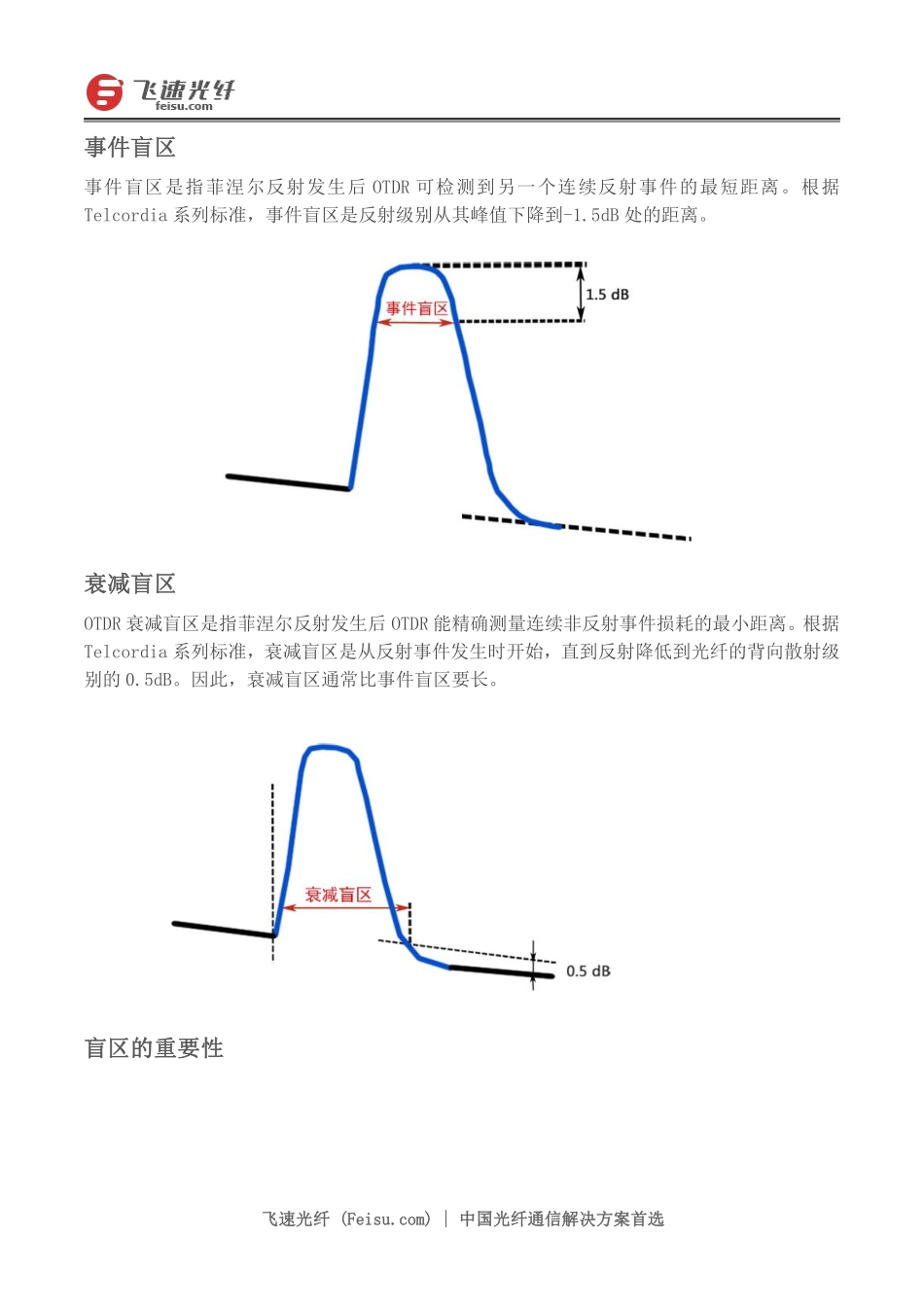

飞速光纤(Feisu.com)|中国光纤通信解决方案首选对光纤通信行业的技术工人和光纤安装工人来讲，光时域反射仪（OTDR,OpticalTimeDomainReflectometer）是一种常见的光纤测试工具，为了最大程度地发挥OTDR的性能，有必要对影响OTDR性能的各种因素有一定程度地了解，在众多影响因素中，盲区是重要的影响因素之一，今天，本教程就对OTDR的盲区进行详细介绍。什么是盲区？OTDR在检测光纤链路时，由于反射的影响，在一定距离（或时间）内不能检测或准确定位光纤链路中的事件点和故障点。这里的距离就是我们所说的盲区。OTDR盲区全面解读飞速光纤(Feisu.com)|中国光纤通信解决方案首选为什么会产生盲区？OTDR会产生盲区是因为OTDR的检测器受高强度的菲涅尔反射光（主要由OTDR连接点间的气隙引起）影响而暂时“失明”。当高强度的反射产生时，光电二极管接收到的功率比后向散射功率要高出4000倍不止，这样，OTDR内部的检测器接收到的反射光信号就达到了饱和，检测器需要一定的时间才能从饱和状态恢复到不饱和状态，重新读取光信号。在检测器恢复期间，OTDR就不能准确检测到后向散射光信号，进而形成盲区。这就好比人的眼睛经强光照射后需要时间恢复一样。一般来讲，反射越多，盲区越长。此外，盲区还受脉冲宽度的影响，长的脉冲宽度会增加动态范围，盲区也随之变长。事件盲区和衰减盲区一般来讲，OTDR有两类盲区：事件盲区和衰减盲区。飞速光纤(Feisu.com)|中国光纤通信解决方案首选事件盲区事件盲区是指菲涅尔反射发生后OTDR可检测到另一个连续反射事件的最短距离。根据Telcordia系列标准，事件盲区是反射级别从其峰值下降到-1.5dB处的距离。衰减盲区OTDR衰减盲区是指菲涅尔反射发生后OTDR能精确测量连续非反射事件损耗的最小距离。根据Telcordia系列标准，衰减盲区是从反射事件发生时开始，直到反射降低到光纤的背向散射级别的0.5dB。因此，衰减盲区通常比事件盲区要长。盲区的重要性飞速光纤(Feisu.com)|中国光纤通信解决方案首选在测试光纤链路时，至少会产生一个盲区，即OTDR与光纤的连接点。盲区是OTDR的一大缺憾，在测试有大量光器件的短距离光纤链路时更是如此。但是，盲区又是不可避免的，因此，尽可能地减少盲区的负面影响至关重要。上文曾提到，盲区与脉冲宽度相关，我们可以通过缩减脉冲宽度来缩小盲区，但是缩减脉冲宽度又会减小动态范围（动态范围越大，OTDR可测量的光纤链路距离越长），因此，选择一个合适的脉冲宽度很关键。通常，窄脉冲宽度、短盲区和低功率的OTDR常用来检测室内光纤链路，排除短光纤链路内的故障；宽脉冲宽度、长盲区和高功耗的OTDR常用来检测长距离的光纤链路。使得OTDR的事件盲区尽可能短是非常重要的，这样才可以在链路上检测相距很近的事件。例如，在建筑物网络中的测试要求OTDR的事件盲区很短，因为连接各种数据中心的光纤跳线非常短。如果盲区过长，一些连接器可能会被漏掉，技术人员无法识别它们，这使得定位潜在问题的工作更加困难。短衰减盲区使得OTDR不仅可以检测连续事件，还能够返回相距很近的事件损耗。例如，可以得知网络内短光纤跳线的损耗，这可以帮助技术人员清楚了解链路内的情况。小结OTDR是一种应用广泛的多功能光纤测试工具，用户可以利用它快速、准确地测量链路中的插入损耗，大致了解被检测的光纤链路的情况。盲区作为OTDR中的重要规格，共分为两种：事件盲区和损耗盲区，了解盲区对最大限度发挥OTDR的性能至关重要。不同品牌的OTDR最小盲区都有差异，这是因为不同生产厂家使用了不同的测试条件来测量盲区。在选购OTDR时，用户应根据需求选择合适的OTDR，还要特别注意OTDR的脉冲宽度和反射值。飞速光纤飞速光纤(Feisu.com)|中国光纤通信解决方案首选（Feisu.com）供应多种大品牌（如EXFO、JDSU、日本横河等）的OTDR，此外，我们还供应便携式和手持式OTDR，欢迎选购！
