第4章 湿度测量VIP免费

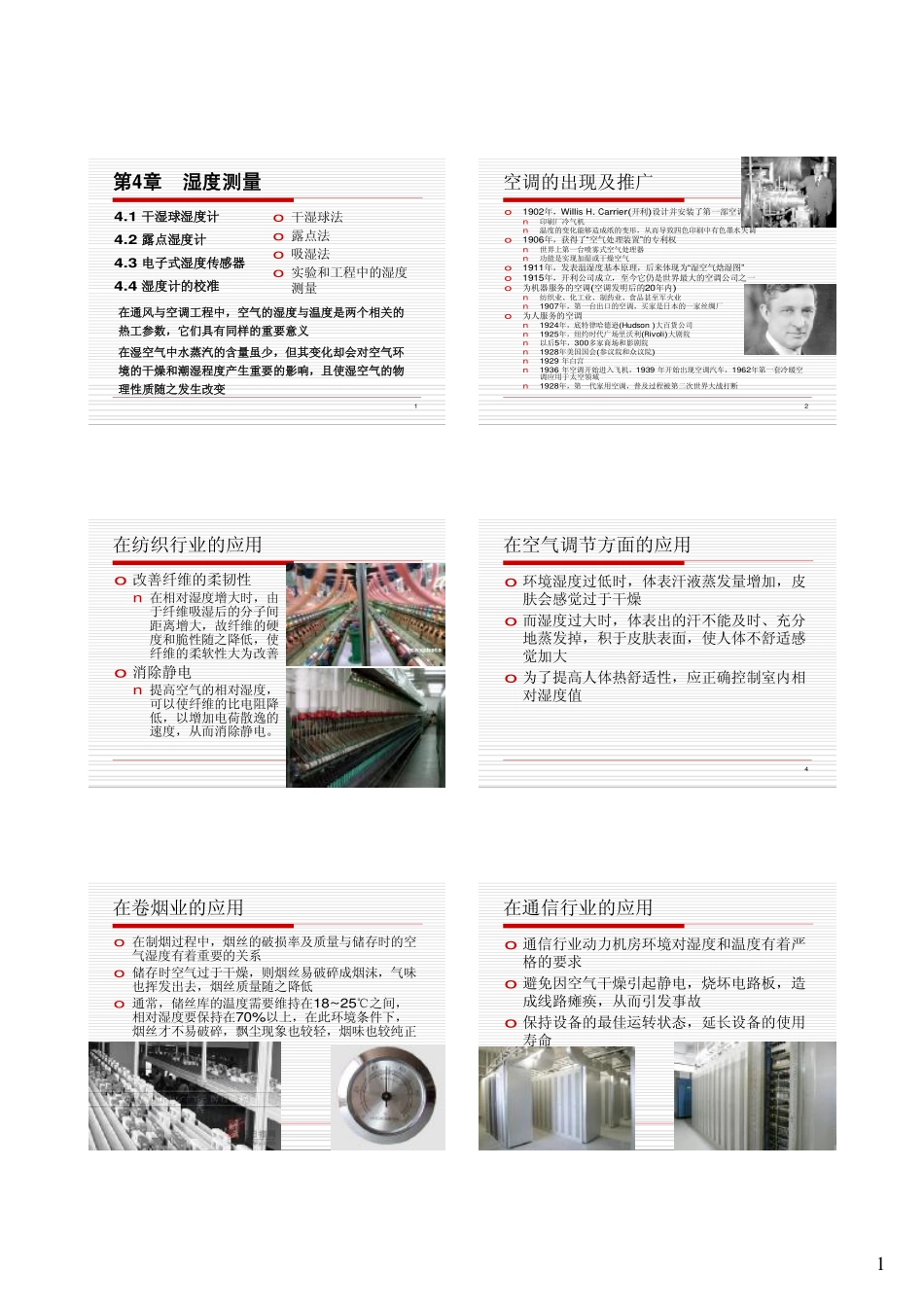

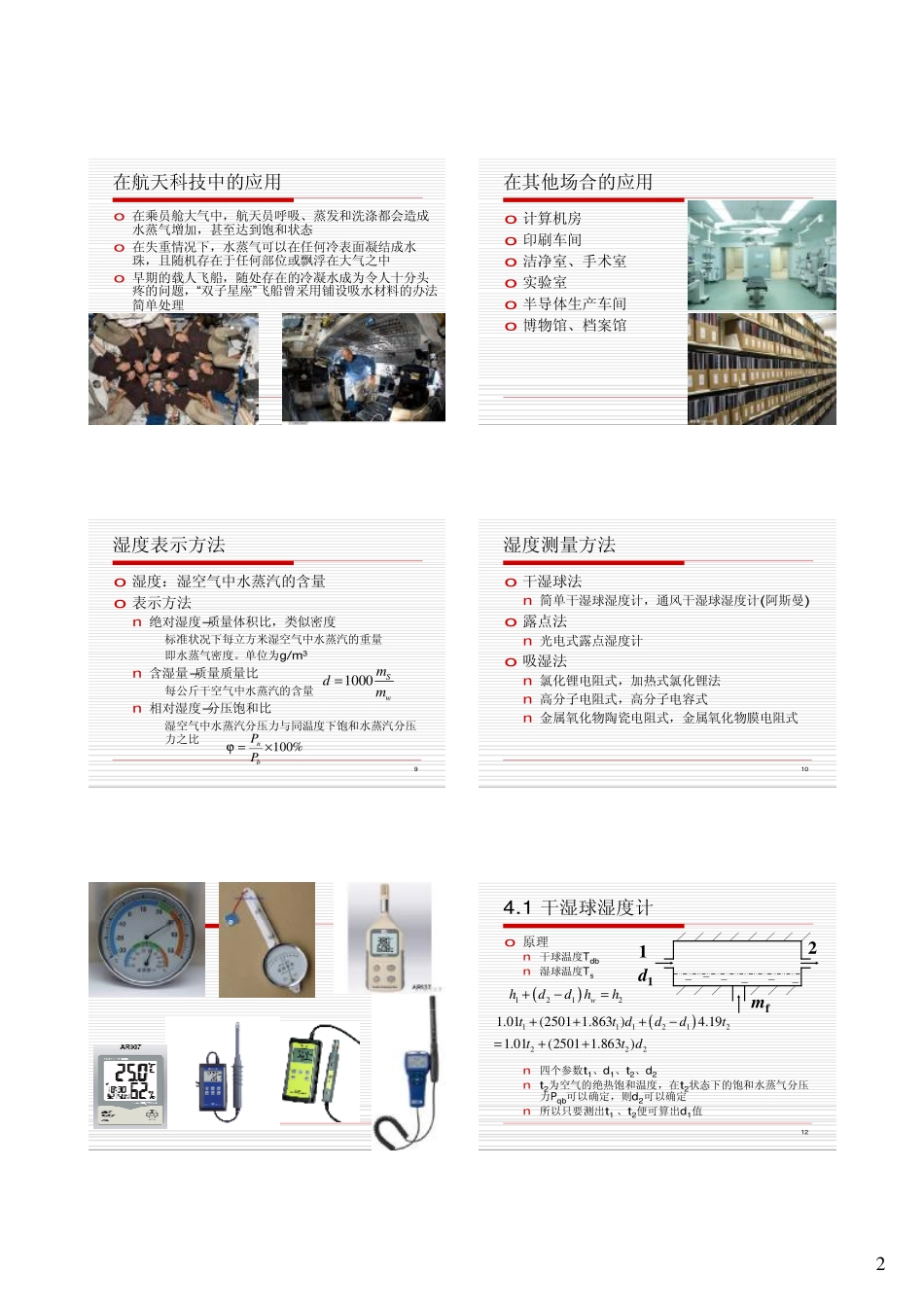

11第4章湿度测量4.1干湿球湿度计4.2露点湿度计4.3电子式湿度传感器4.4湿度计的校准o干湿球法o露点法o吸湿法o实验和工程中的湿度测量在通风与空调工程中，空气的湿度与温度是两个相关的热工参数，它们具有同样的重要意义在湿空气中水蒸汽的含量虽少，但其变化却会对空气环境的干燥和潮湿程度产生重要的影响，且使湿空气的物理性质随之发生改变2空调的出现及推广o1902年，WillisH.Carrier(开利)设计并安装了第一部空调系统n印刷厂冷气机n温度的变化能够造成纸的变形，从而导致四色印刷中有色墨水失调o1906年，获得了“空气处理装置”的专利权n世界上第一台喷雾式空气处理器n功能是实现加湿或干燥空气o1911年，发表温湿度基本原理，后来体现为“湿空气焓湿图”o1915年，开利公司成立，至今它仍是世界最大的空调公司之一o为机器服务的空调(空调发明后的20年内)n纺织业、化工业、制药业、食品甚至军火业n1907年，第一台出口的空调，买家是日本的一家丝绸厂o为人服务的空调n1924年，底特律哈德逊(Hudson)大百货公司n1925年，纽约时代广场里沃利(Rivoli)大剧院n以后5年，300多家商场和影剧院n1928年美国国会(参议院和众议院)n1929年白宫n1936年空调开始进入飞机，1939年开始出现空调汽车，1962年第一套冷暖空调应用于太空领域n1928年，第一代家用空调，普及过程被第二次世界大战打断3在纺织行业的应用o改善纤维的柔韧性n在相对湿度增大时，由于纤维吸湿后的分子间距离增大，故纤维的硬度和脆性随之降低，使纤维的柔软性大为改善o消除静电n提高空气的相对湿度，可以使纤维的比电阻降低，以增加电荷散逸的速度，从而消除静电。4在空气调节方面的应用o环境湿度过低时，体表汗液蒸发量增加，皮肤会感觉过于干燥o而湿度过大时，体表出的汗不能及时、充分地蒸发掉，积于皮肤表面，使人体不舒适感觉加大o为了提高人体热舒适性，应正确控制室内相对湿度值5在卷烟业的应用o在制烟过程中，烟丝的破损率及质量与储存时的空气湿度有着重要的关系o储存时空气过于干燥，则烟丝易破碎成烟沫，气味也挥发出去，烟丝质量随之降低o通常，储丝库的温度需要维持在18~25℃之间，相对湿度要保持在70%以上，在此环境条件下，烟丝才不易破碎，飘尘现象也较轻，烟味也较纯正6在通信行业的应用o通信行业动力机房环境对湿度和温度有着严格的要求o避免因空气干燥引起静电，烧坏电路板，造成线路瘫痪，从而引发事故o保持设备的最佳运转状态，延长设备的使用寿命27在航天科技中的应用o在乘员舱大气中，航天员呼吸、蒸发和洗涤都会造成水蒸气增加，甚至达到饱和状态o在失重情况下，水蒸气可以在任何冷表面凝结成水珠，且随机存在于任何部位或飘浮在大气之中o早期的载人飞船，随处存在的冷凝水成为令人十分头疼的问题，“双子星座”飞船曾采用铺设吸水材料的办法简单处理8在其他场合的应用o计算机房o印刷车间o洁净室、手术室o实验室o半导体生产车间o博物馆、档案馆9湿度表示方法o湿度：湿空气中水蒸汽的含量o表示方法n绝对湿度-质量体积比，类似密度�标准状况下每立方米湿空气中水蒸汽的重量�即水蒸气密度。单位为g/m3n含湿量-质量质量比�每公斤干空气中水蒸汽的含量n相对湿度-分压饱和比�湿空气中水蒸汽分压力与同温度下饱和水蒸汽分压力之比1000Swmdm=%100×=bnPPϕ10湿度测量方法o干湿球法n简单干湿球湿度计，通风干湿球湿度计(阿斯曼)o露点法n光电式露点湿度计o吸湿法n氯化锂电阻式，加热式氯化锂法n高分子电阻式，高分子电容式n金属氧化物陶瓷电阻式，金属氧化物膜电阻式1112o原理n干球温度Tdbn湿球温度Tsn四个参数t1、d1、t2、d2nt2为空气的绝热饱和温度，在t2状态下的饱和水蒸气分压力Pqb可以确定，则d2可以确定n所以只要测出t1、t2便可算出d1值4.1干湿球湿度计d11mf2()1212whddhh+−=()1112122221.01(25011.863)4.191.01(25011.863)ttdddtttd+++−=++313关键-如何准确测量湿球温度tsdhhtφvptdtstdbφ=100%14湿球温度测量原理o用纱布包裹的温度计o纱布放入蒸馏水中o纱布表面的水分蒸发使温度下降o下降的温度与环境温度、风速及环境湿度有关o汽液界面处在热质充分交换的情况下的温度为湿球温度15简单干湿球温度...
