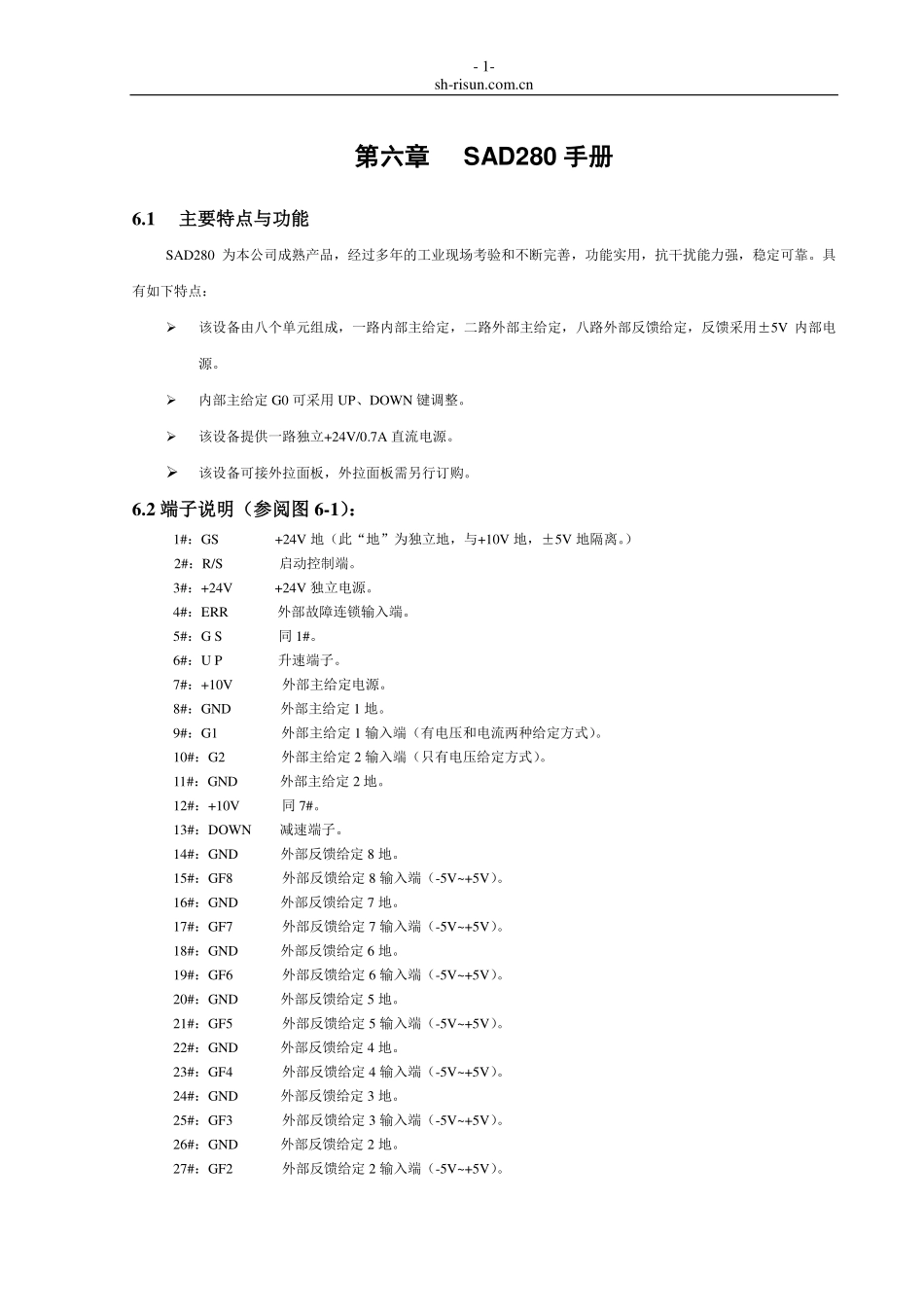

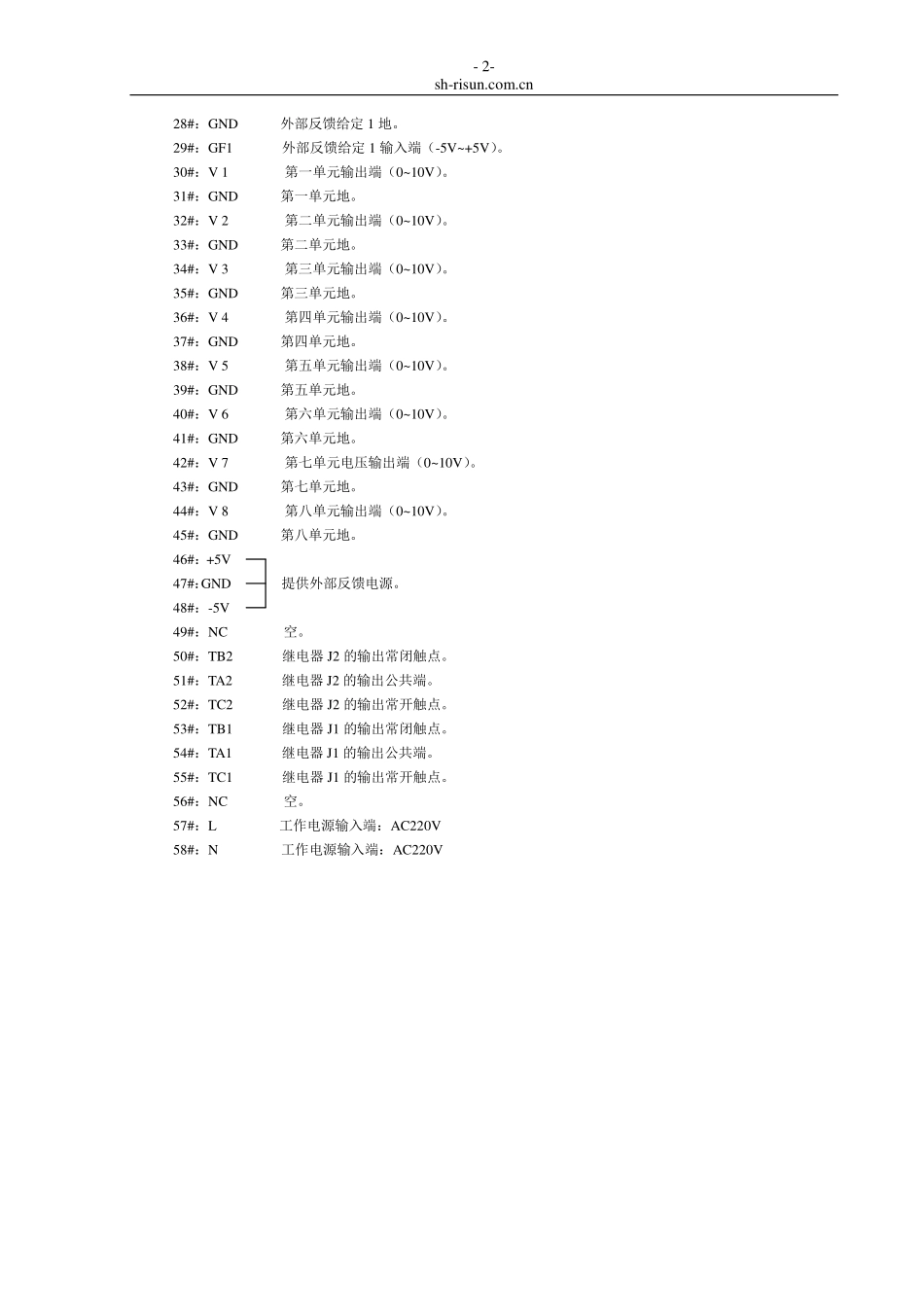

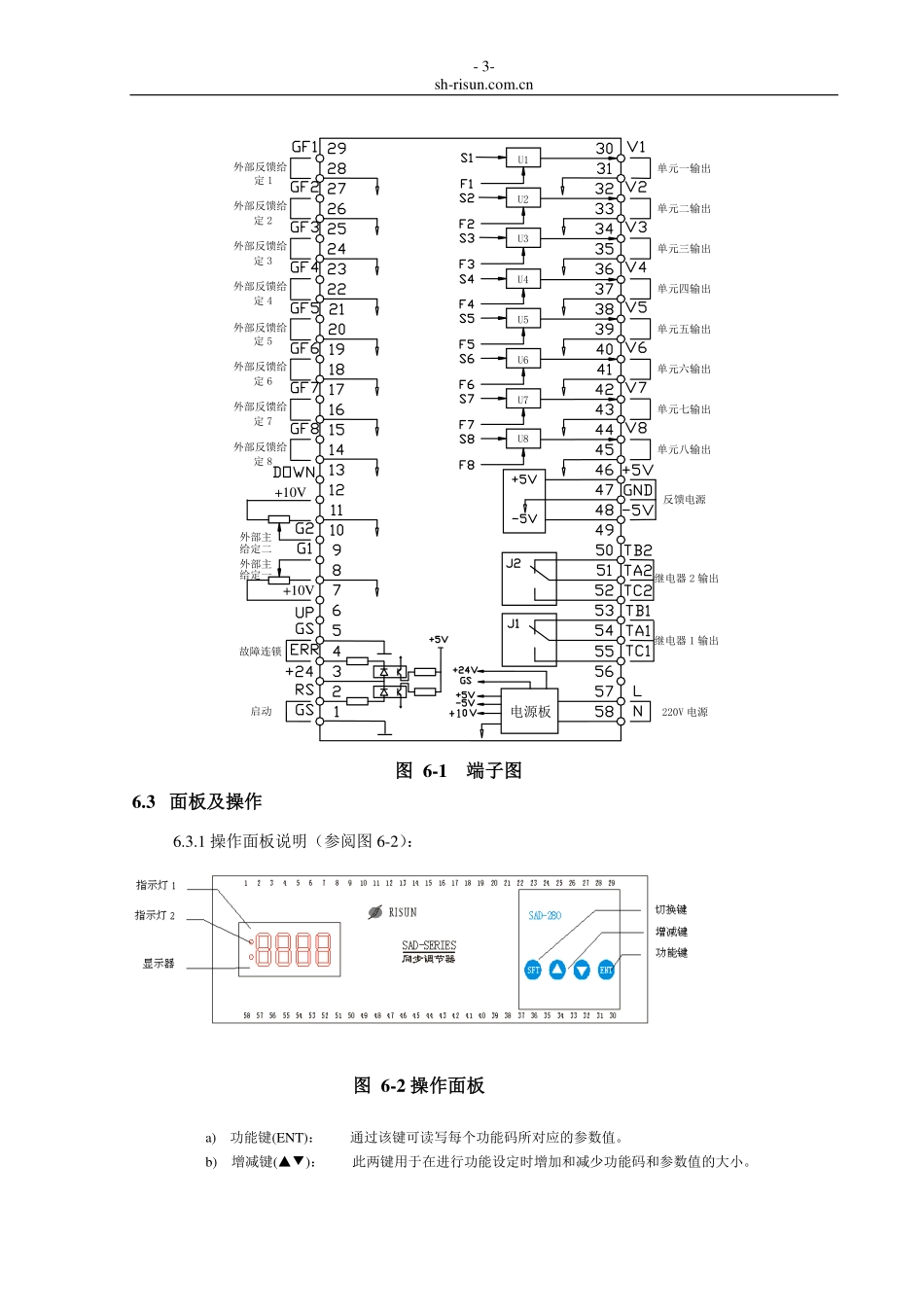

-1-sh-risun.com.cn第六章SAD280手册6.1主要特点与功能SAD280为本公司成熟产品,经过多年的工业现场考验和不断完善,功能实用,抗干扰能力强,稳定可靠。具有如下特点:该设备由八个单元组成,一路内部主给定,二路外部主给定,八路外部反馈给定,反馈采用±5V内部电源。内部主给定G0可采用UP、DOWN键调整。该设备提供一路独立+24V/0.7A直流电源。该设备可接外拉面板,外拉面板需另行订购。6.2端子说明(参阅图6-1):1#:GS+24V地(此“地”为独立地,与+10V地,±5V地隔离。)2#:R/S启动控制端。3#:+24V+24V独立电源。4#:ERR外部故障连锁输入端。5#:GS同1#。6#:UP升速端子。7#:+10V外部主给定电源。8#:GND外部主给定1地。9#:G1外部主给定1输入端(有电压和电流两种给定方式)。10#:G2外部主给定2输入端(只有电压给定方式)。11#:GND外部主给定2地。12#:+10V同7#。13#:DOWN减速端子。14#:GND外部反馈给定8地。15#:GF8外部反馈给定8输入端(-5V~+5V)。16#:GND外部反馈给定7地。17#:GF7外部反馈给定7输入端(-5V~+5V)。18#:GND外部反馈给定6地。19#:GF6外部反馈给定6输入端(-5V~+5V)。20#:GND外部反馈给定5地。21#:GF5外部反馈给定5输入端(-5V~+5V)。22#:GND外部反馈给定4地。23#:GF4外部反馈给定4输入端(-5V~+5V)。24#:GND外部反馈给定3地。25#:GF3外部反馈给定3输入端(-5V~+5V)。26#:GND外部反馈给定2地。27#:GF2外部反馈给定2输入端(-5V~+5V)。-2-sh-risun.com.cn28#:GND外部反馈给定1地。29#:GF1外部反馈给定1输入端(-5V~+5V)。30#:V1第一单元输出端(0~10V)。31#:GND第一单元地。32#:V2第二单元输出端(0~10V)。33#:GND第二单元地。34#:V3第三单元输出端(0~10V)。35#:GND第三单元地。36#:V4第四单元输出端(0~10V)。37#:GND第四单元地。38#:V5第五单元输出端(0~10V)。39#:GND第五单元地。40#:V6第六单元输出端(0~10V)。41#:GND第六单元地。42#:V7第七单元电压输出端(0~10V)。43#:GND第七单元地。44#:V8第八单元输出端(0~10V)。45#:GND第八单元地。46#:+5V47#:GND提供外部反馈电源。48#:-5V49#:NC空。50#:TB2继电器J2的输出常闭触点。51#:TA2继电器J2的输出公共端。52#:TC2继电器J2的输出常开触点。53#:TB1继电器J1的输出常闭触点。54#:TA1继电器J1的输出公共端。55#:TC1继电器J1的输出常开触点。56#:NC空。57#:L工作电源输入端:AC220V58#:N工作电源输入端:AC220V-3-sh-risun.com.cn6.3面板及操作6.3.1操作面板说明(参阅图6-2):a)功能键(ENT):通过该键可读写每个功能码所对应的参数值。b)增减键(▲▼):此两键用于在进行功能设定时增加和减少功能码和参数值的大小。图6-2操作面板图6-1端子图故障连锁启动电源板220V电源U4外部主给定一外部主给定二外部反馈给定6外部反馈给定8外部反馈给定7外部反馈给定5外部反馈给定4U8U7U6U5外部反馈给定3外部反馈给定2外部反馈给定1U3U2U1继电器1输出继电器2输出反馈电源单元六输出单元八输出单元七输出单元五输出单元四输出单元三输出单元二输出单元一输出+10V+10V-4-sh-risun.com.cnc)切换键(SFT):该键可使系统从参数设置状态退出或实现出错复位。d)显示器:在运行中可显示各单元的输出值;在功能设定状态可以显示功能码和参数值。e)指示灯L1:该灯灭,系统停车状态;该灯亮,系统运行状态。f)指示灯L2:该灯灭,系统运行正常;该灯亮,系统出现故障。6.3.2.键盘操作说明参数修改及存储如流程图如图6-3所示。6.3.3.典型操作举例例1:改变内部给定电压值F34(从出厂设定值10.00V该为5.00V)a)按ENT显示F00;b)按键在显示为F34时放开键;c)再按ENT键显示电压值为10.00;d)按键或键直至显示为5.00;e)按ENT键显示F34;如果参数写保护,将显示Err,再按ENT键后显示F34,此时F34仍维持原值10.00不变。f)按SFT键返回正常显示:0.00。图6-3如,则保存参数参数值修改状态参数值修改状态按“ENT”键确认如,则处于参数保护状态,显示Err且不允许保存参数按“SFT”键退出参数编辑按“ENT”键参数保持原值按“ENT”键进入参数编辑修改...
