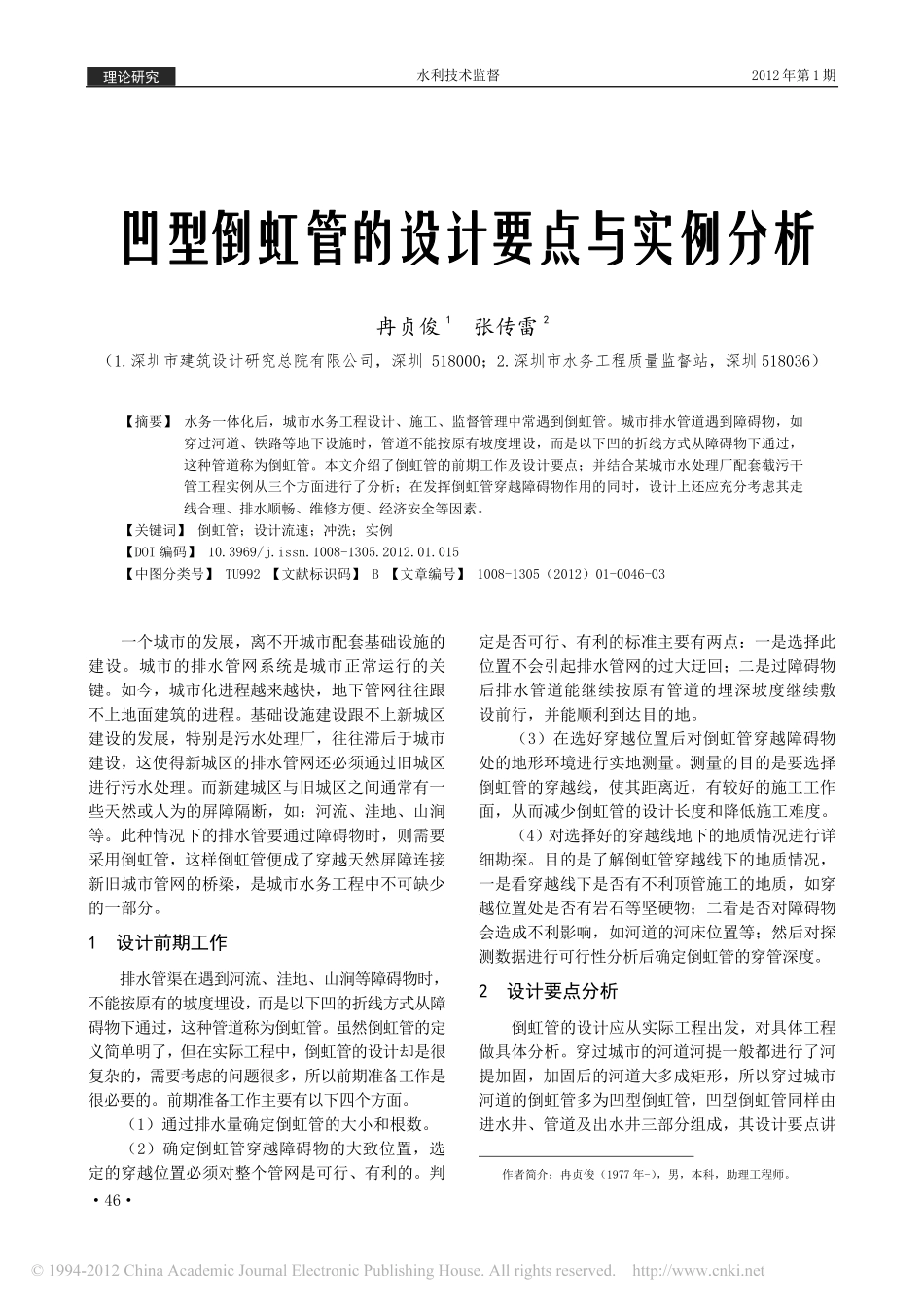

凹型倒虹管的设计要点与实例分析_第1页
1/3

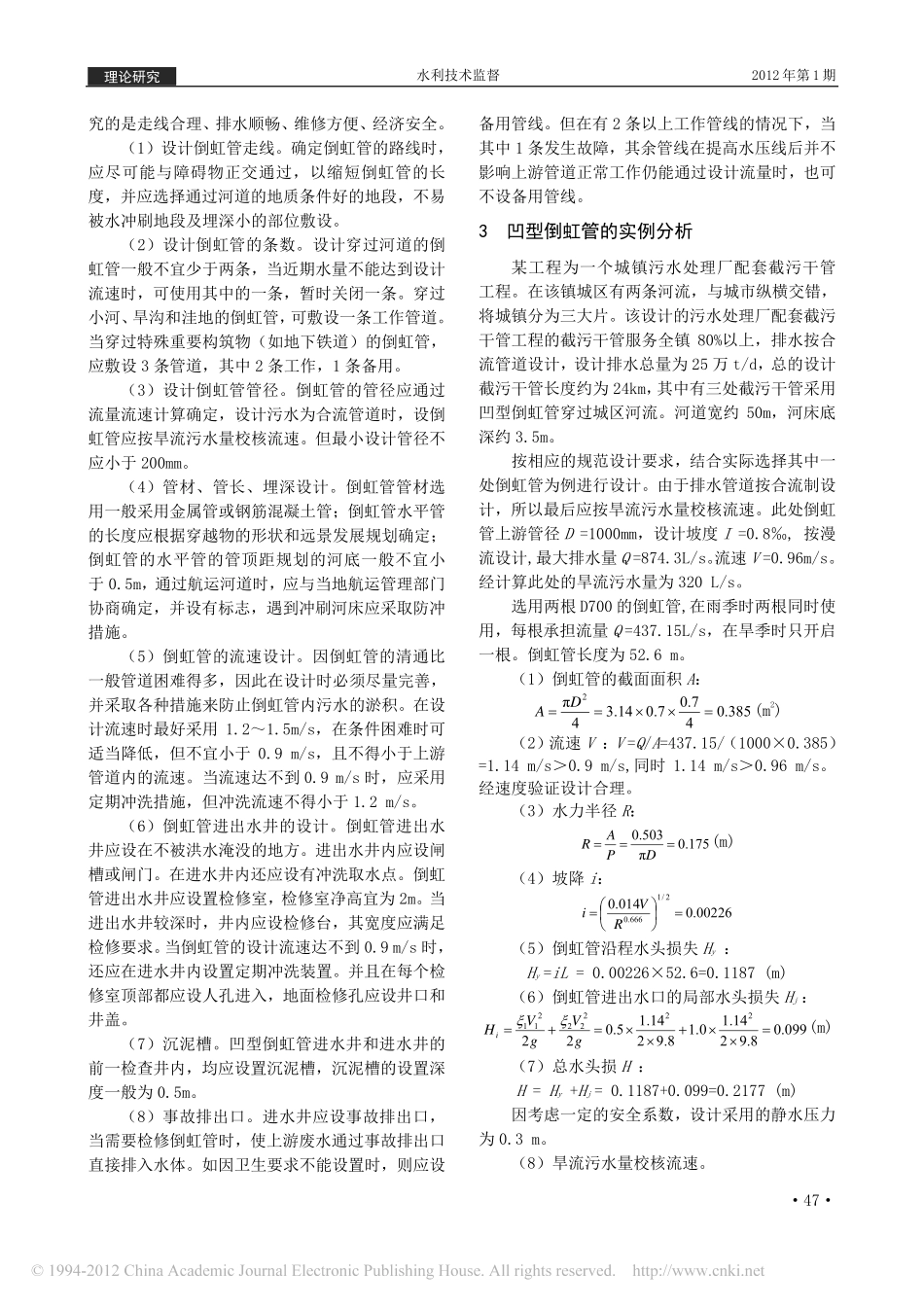

凹型倒虹管的设计要点与实例分析_第2页
2/3

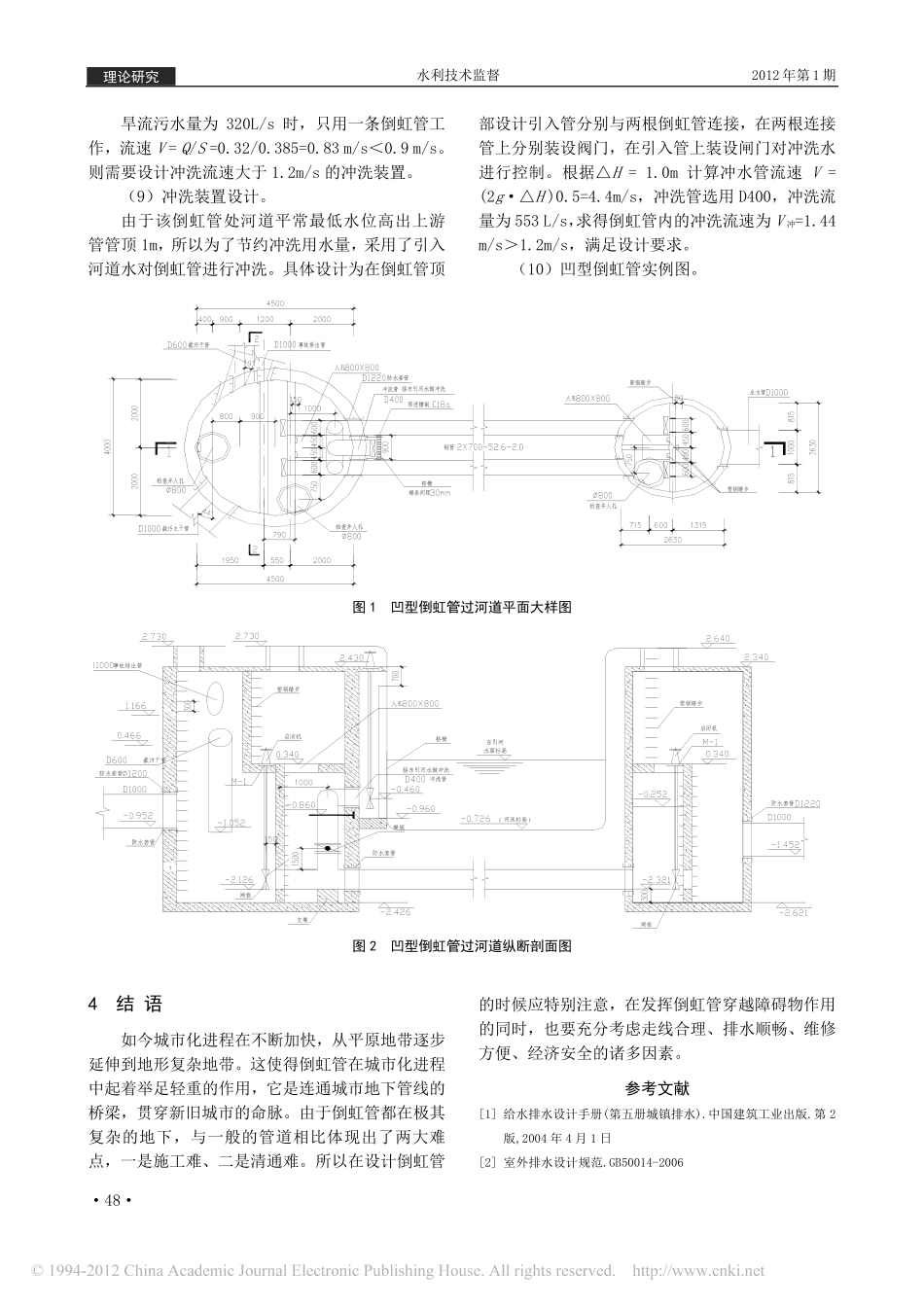

凹型倒虹管的设计要点与实例分析_第3页
3/3
水利技术监督2012年第1期·46·理论研究凹型倒虹管的设计要点与实例分析冉贞俊1张传雷2(1.深圳市建筑设计研究总院有限公司,深圳518000;2.深圳市水务工程质量监督站,深圳518036)【摘要】水务一体化后,城市水务工程设计、施工、监督管理中常遇到倒虹管。城市排水管道遇到障碍物,如穿过河道、铁路等地下设施时,管道不能按原有坡度埋设,而是以下凹的折线方式从障碍物下通过,这种管道称为倒虹管。本文介绍了倒虹管的前期工作及设计要点;并结合某城市水处理厂配套截污干管工程实例从三个方面进行了分析;在发挥倒虹管穿越障碍物作用的同时,设计上还应充分考虑其走线合理、排水顺畅、维修方便、经济安全等因素。【关键词】倒虹管;设计流速;冲洗;实例【DOI编码】10.3969/j.issn.1008-1305.2012.01.015【中图分类号】TU992【文献标识码】B【文章编号】1008-1305(2012)01-0046-03一个城市的发展,离不开城市配套基础设施的建设。城市的排水管网系统是城市正常运行的关键。如今,城市化进程越来越快,地下管网往往跟不上地面建筑的进程。基础设施建设跟不上新城区建设的发展,特别是污水处理厂,往往滞后于城市建设,这使得新城区的排水管网还必须通过旧城区进行污水处理。而新建城区与旧城区之间通常有一些天然或人为的屏障隔断,如:河流、洼地、山涧等。此种情况下的排水管要通过障碍物时,则需要采用倒虹管,这样倒虹管便成了穿越天然屏障连接新旧城市管网的桥梁,是城市水务工程中不可缺少的一部分。1设计前期工作排水管渠在遇到河流、洼地、山涧等障碍物时,不能按原有的坡度埋设,而是以下凹的折线方式从障碍物下通过,这种管道称为倒虹管。虽然倒虹管的定义简单明了,但在实际工程中,倒虹管的设计却是很复杂的,需要考虑的问题很多,所以前期准备工作是很必要的。前期准备工作主要有以下四个方面。(1)通过排水量确定倒虹管的大小和根数。(2)确定倒虹管穿越障碍物的大致位置,选定的穿越位置必须对整个管网是可行、有利的。判定是否可行、有利的标准主要有两点:一是选择此位置不会引起排水管网的过大迂回;二是过障碍物后排水管道能继续按原有管道的埋深坡度继续敷设前行,并能顺利到达目的地。(3)在选好穿越位置后对倒虹管穿越障碍物处的地形环境进行实地测量。测量的目的是要选择倒虹管的穿越线,使其距离近,有较好的施工工作面,从而减少倒虹管的设计长度和降低施工难度。(4)对选择好的穿越线地下的地质情况进行详细勘探。目的是了解倒虹管穿越线下的地质情况,一是看穿越线下是否有不利顶管施工的地质,如穿越位置处是否有岩石等坚硬物;二看是否对障碍物会造成不利影响,如河道的河床位置等;然后对探测数据进行可行性分析后确定倒虹管的穿管深度。2设计要点分析倒虹管的设计应从实际工程出发,对具体工程做具体分析。穿过城市的河道河提一般都进行了河提加固,加固后的河道大多成矩形,所以穿过城市河道的倒虹管多为凹型倒虹管,凹型倒虹管同样由进水井、管道及出水井三部分组成,其设计要点讲作者简介:冉贞俊(1977年-),男,本科,助理工程师。水利技术监督2012年第1期·47·理论研究究的是走线合理、排水顺畅、维修方便、经济安全。(1)设计倒虹管走线。确定倒虹管的路线时,应尽可能与障碍物正交通过,以缩短倒虹管的长度,并应选择通过河道的地质条件好的地段,不易被水冲刷地段及埋深小的部位敷设。(2)设计倒虹管的条数。设计穿过河道的倒虹管一般不宜少于两条,当近期水量不能达到设计流速时,可使用其中的一条,暂时关闭一条。穿过小河、旱沟和洼地的倒虹管,可敷设一条工作管道。当穿过特殊重要构筑物(如地下铁道)的倒虹管,应敷设3条管道,其中2条工作,1条备用。(3)设计倒虹管管径。倒虹管的管径应通过流量流速计算确定,设计污水为合流管道时,设倒虹管应按旱流污水量校核流速。但最小设计管径不应小于200mm。(4)管材、管长、埋深设计。倒虹管管材选用一般采用金属管或钢筋混凝土管;倒虹管水平管的长度应根据穿越物的形状和远景发展规划确定;倒虹管的水平管的管顶距规划的河底一般不宜小于0.5m,通过航运河道时,应与当地...
