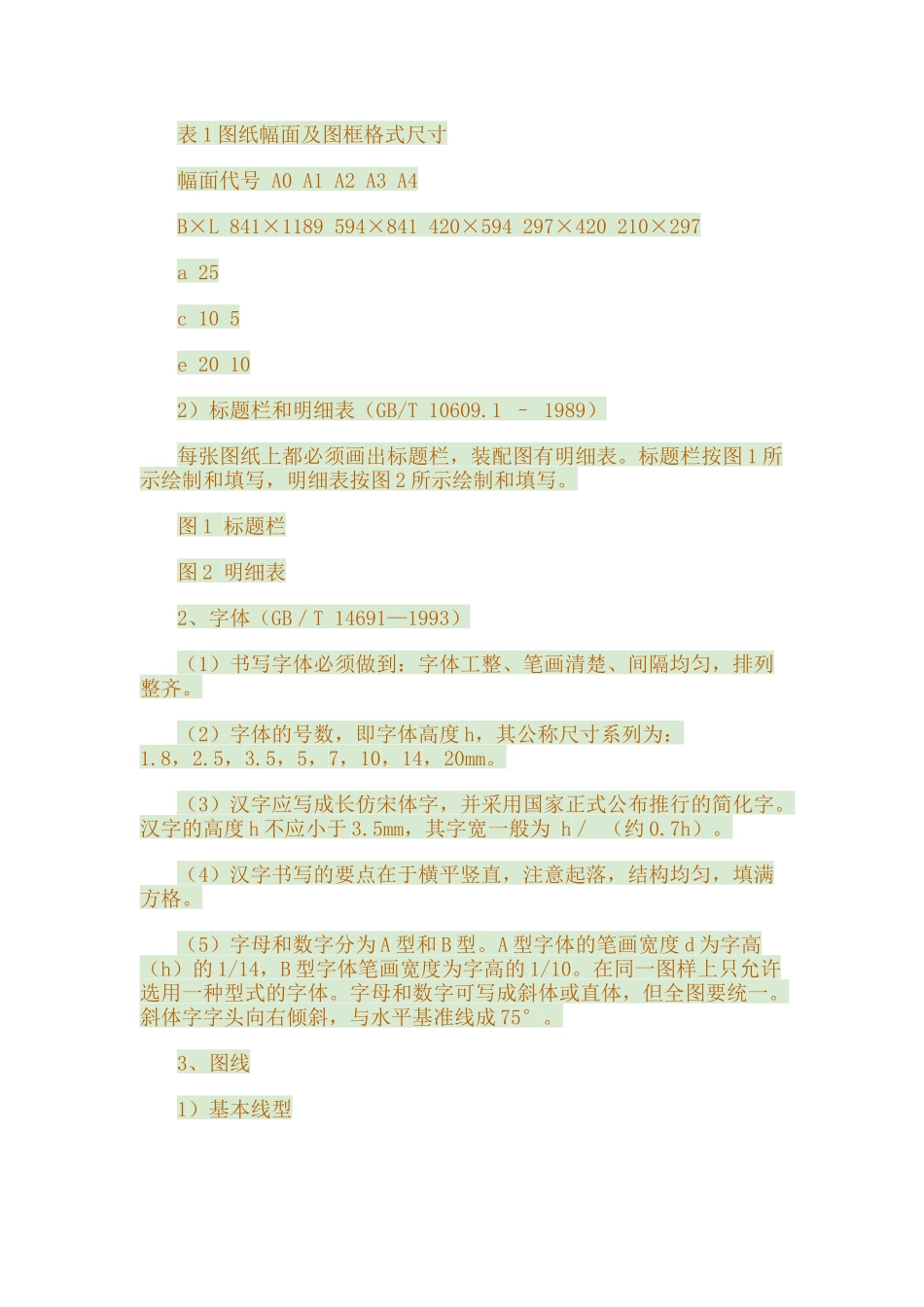

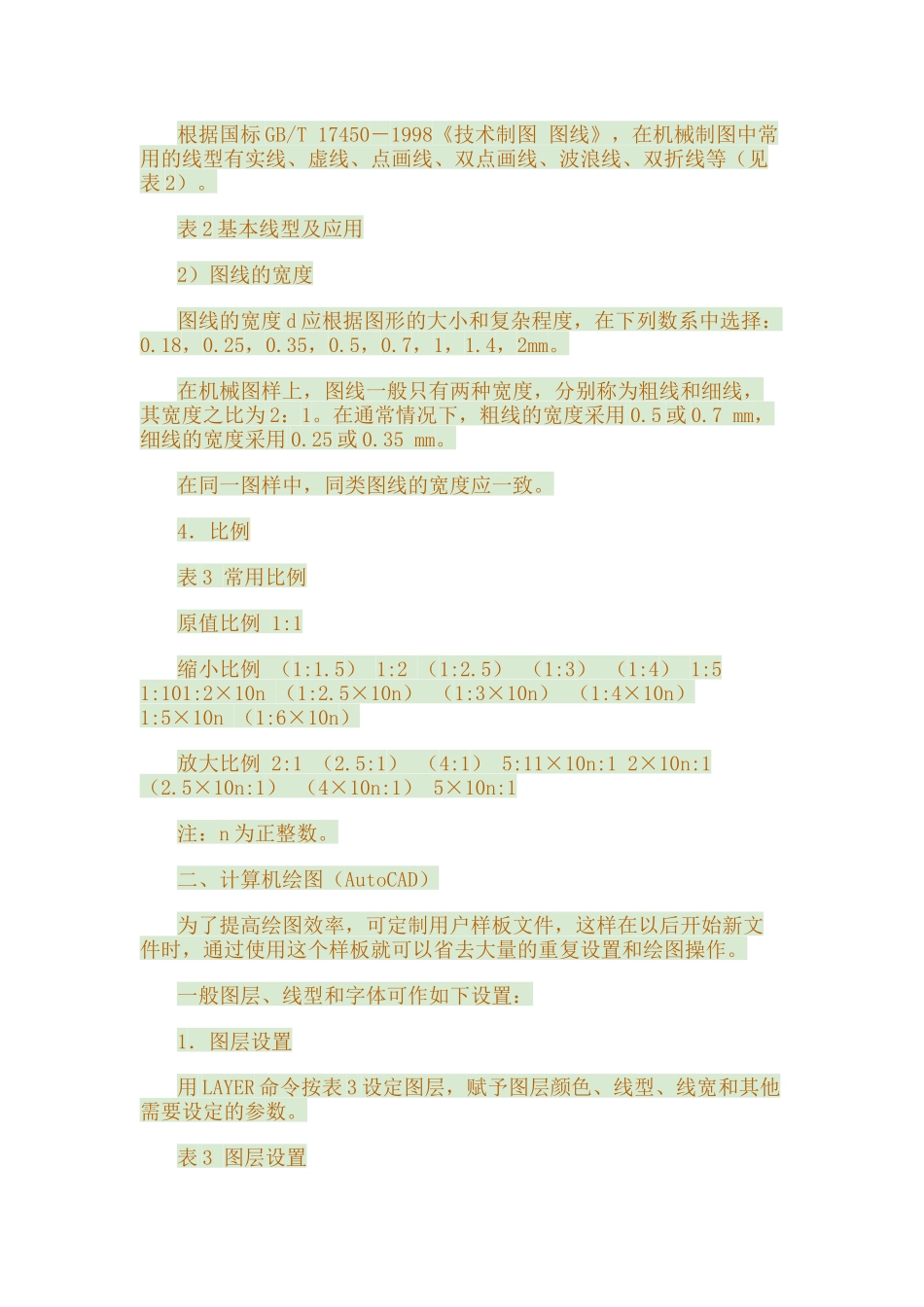

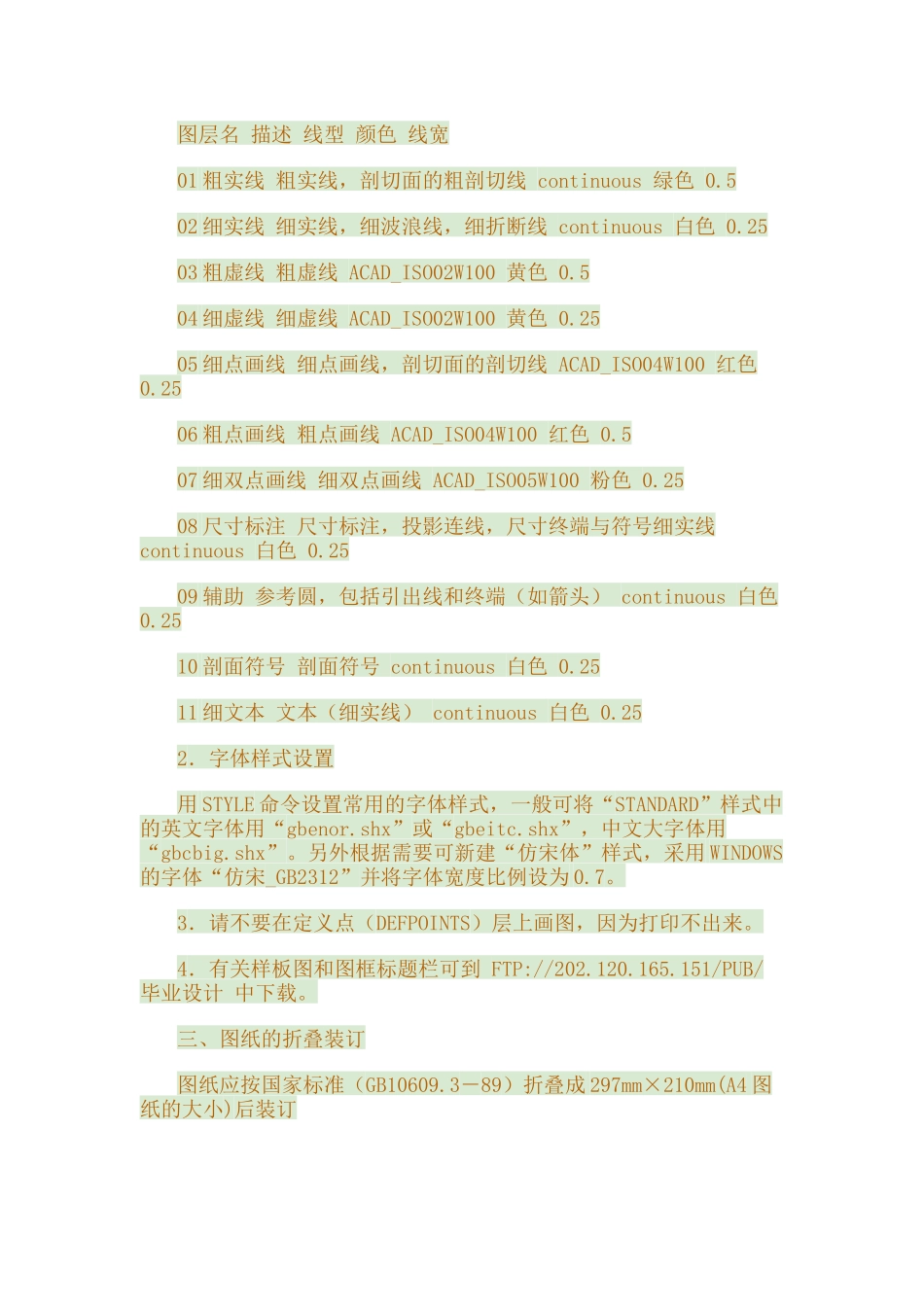

表1图纸幅面及图框格式尺寸幅面代号A0A1A2A3A4B×L841×1189594×841420×594297×420210×297a25c105e20102）标题栏和明细表（GB/T10609.1–1989）每张图纸上都必须画出标题栏，装配图有明细表。标题栏按图1所示绘制和填写，明细表按图2所示绘制和填写。图1标题栏图2明细表2、字体（GB／T14691—1993）（1）书写字体必须做到：字体工整、笔画清楚、间隔均匀，排列整齐。（2）字体的号数，即字体高度h，其公称尺寸系列为：1.8，2.5，3.5，5，7，10，14，20mm。（3）汉字应写成长仿宋体字，并采用国家正式公布推行的简化字。汉字的高度h不应小于3.5mm，其字宽一般为h／（约0.7h）。（4）汉字书写的要点在于横平竖直，注意起落，结构均匀，填满方格。（5）字母和数字分为A型和B型。A型字体的笔画宽度d为字高（h）的1/14，B型字体笔画宽度为字高的1/10。在同一图样上只允许选用一种型式的字体。字母和数字可写成斜体或直体，但全图要统一。斜体字字头向右倾斜，与水平基准线成75°。3、图线1）基本线型根据国标GB/T17450－1998《技术制图图线》，在机械制图中常用的线型有实线、虚线、点画线、双点画线、波浪线、双折线等（见表2）。表2基本线型及应用2）图线的宽度图线的宽度d应根据图形的大小和复杂程度，在下列数系中选择：0.18，0.25，0.35，0.5，0.7，1，1.4，2mm。在机械图样上，图线一般只有两种宽度，分别称为粗线和细线，其宽度之比为2：1。在通常情况下，粗线的宽度采用0.5或0.7mm，细线的宽度采用0.25或0.35mm。在同一图样中，同类图线的宽度应一致。4．比例表3常用比例原值比例1:1缩小比例（1:1.5）1:2（1:2.5）（1:3）（1:4）1:51:101:2×10n（1:2.5×10n）（1:3×10n）（1:4×10n）1:5×10n（1:6×10n）放大比例2:1（2.5:1）（4:1）5:11×10n:12×10n:1（2.5×10n:1）（4×10n:1）5×10n:1注：n为正整数。二、计算机绘图（AutoCAD）为了提高绘图效率，可定制用户样板文件，这样在以后开始新文件时，通过使用这个样板就可以省去大量的重复设置和绘图操作。一般图层、线型和字体可作如下设置：1．图层设置用LAYER命令按表3设定图层，赋予图层颜色、线型、线宽和其他需要设定的参数。表3图层设置图层名描述线型颜色线宽01粗实线粗实线，剖切面的粗剖切线continuous绿色0.502细实线细实线，细波浪线，细折断线continuous白色0.2503粗虚线粗虚线ACAD_ISO02W100黄色0.504细虚线细虚线ACAD_ISO02W100黄色0.2505细点画线细点画线，剖切面的剖切线ACAD_ISO04W100红色0.2506粗点画线粗点画线ACAD_ISO04W100红色0.507细双点画线细双点画线ACAD_ISO05W100粉色0.2508尺寸标注尺寸标注，投影连线，尺寸终端与符号细实线continuous白色0.2509辅助参考圆，包括引出线和终端（如箭头）continuous白色0.2510剖面符号剖面符号continuous白色0.2511细文本文本（细实线）continuous白色0.252．字体样式设置用STYLE命令设置常用的字体样式，一般可将“STANDARD”样式中的英文字体用“gbenor.shx”或“gbeitc.shx”，中文大字体用“gbcbig.shx”。另外根据需要可新建“仿宋体”样式，采用WINDOWS的字体“仿宋_GB2312”并将字体宽度比例设为0.7。3．请不要在定义点（DEFPOINTS）层上画图，因为打印不出来。4．有关样板图和图框标题栏可到FTP://202.120.165.151/PUB/毕业设计中下载。三、图纸的折叠装订图纸应按国家标准（GB10609.3－89）折叠成297mm×210mm(A4图纸的大小)后装订
