TAD-H系列空气干燥器检修手册VIP免费

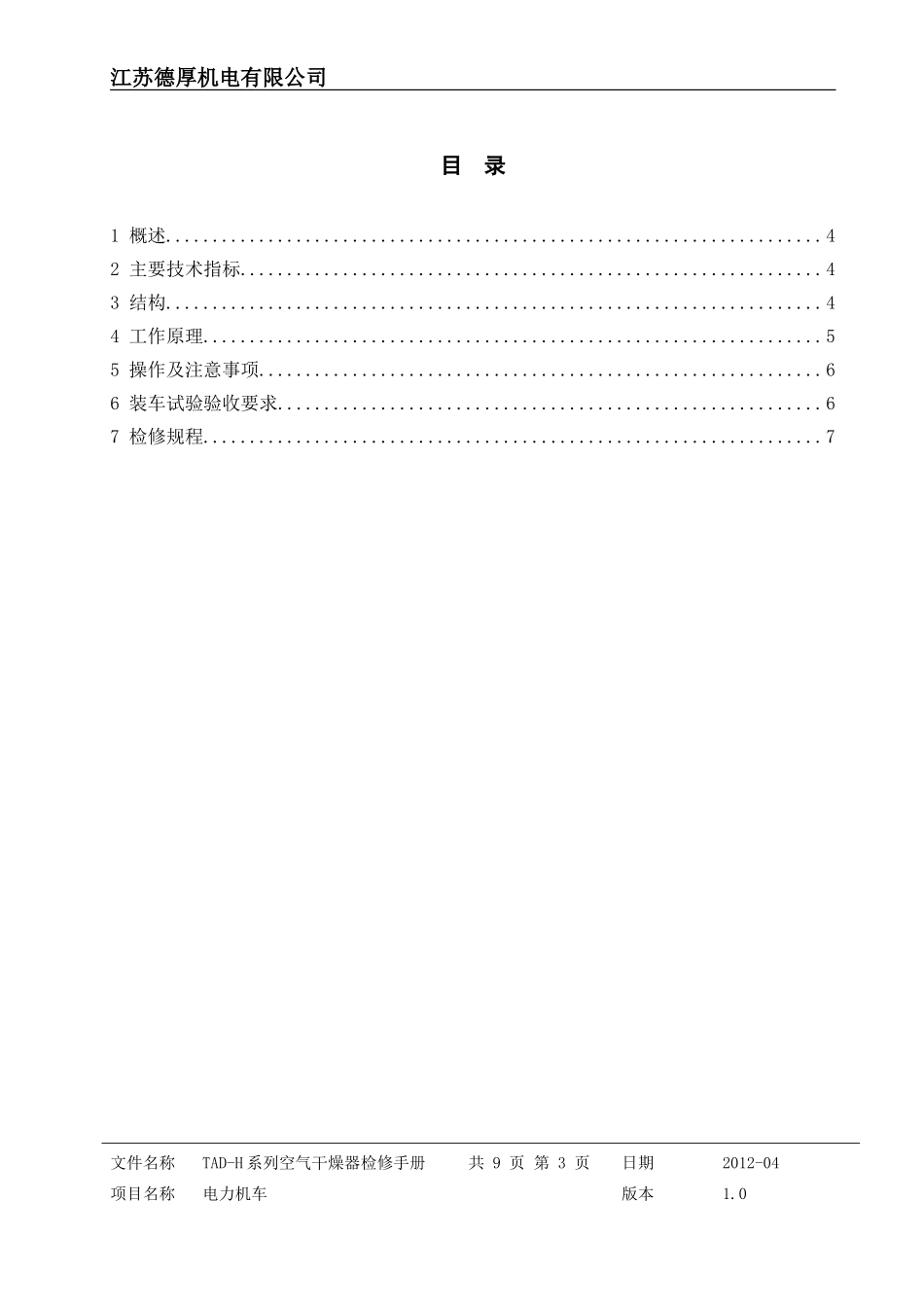

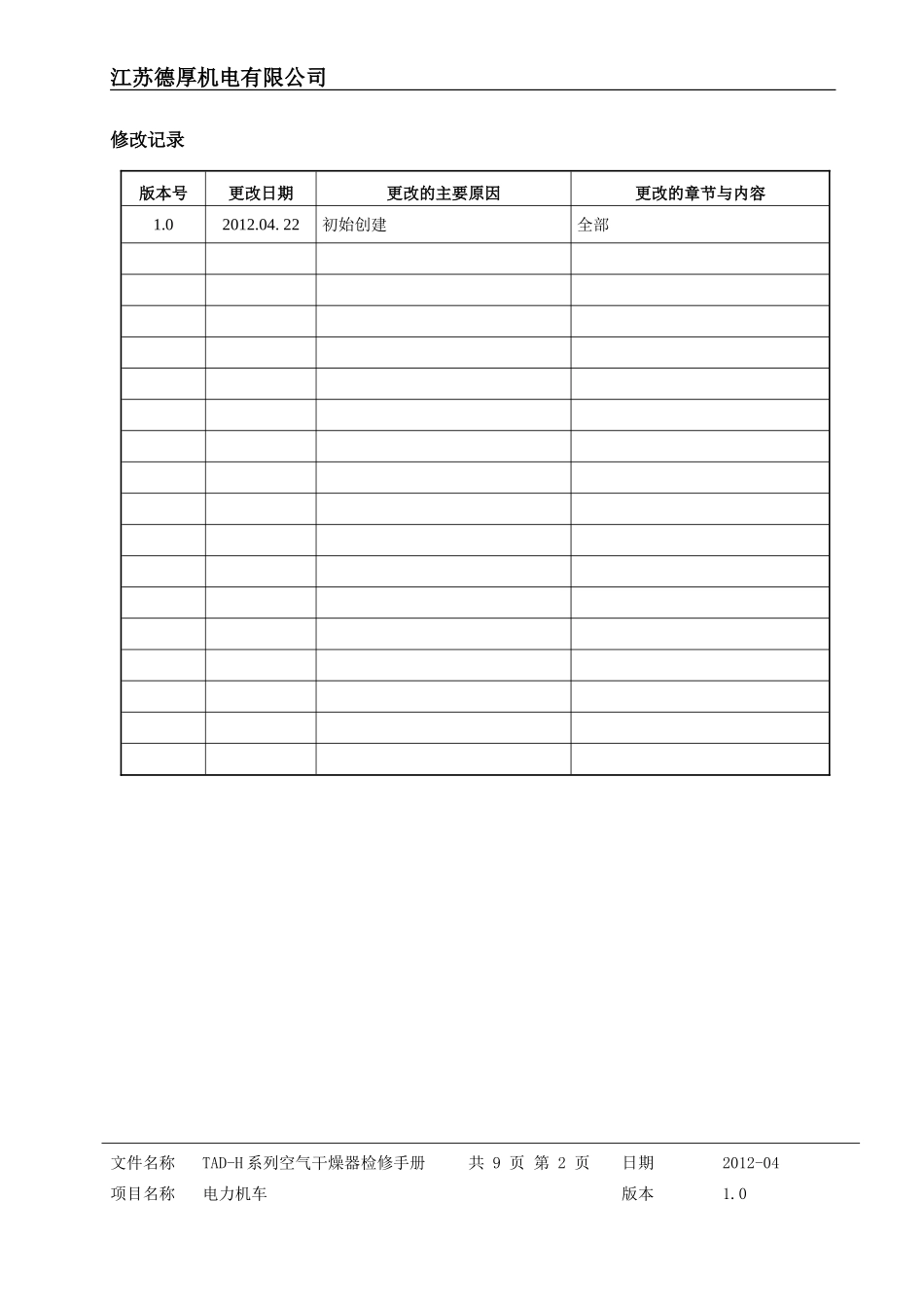

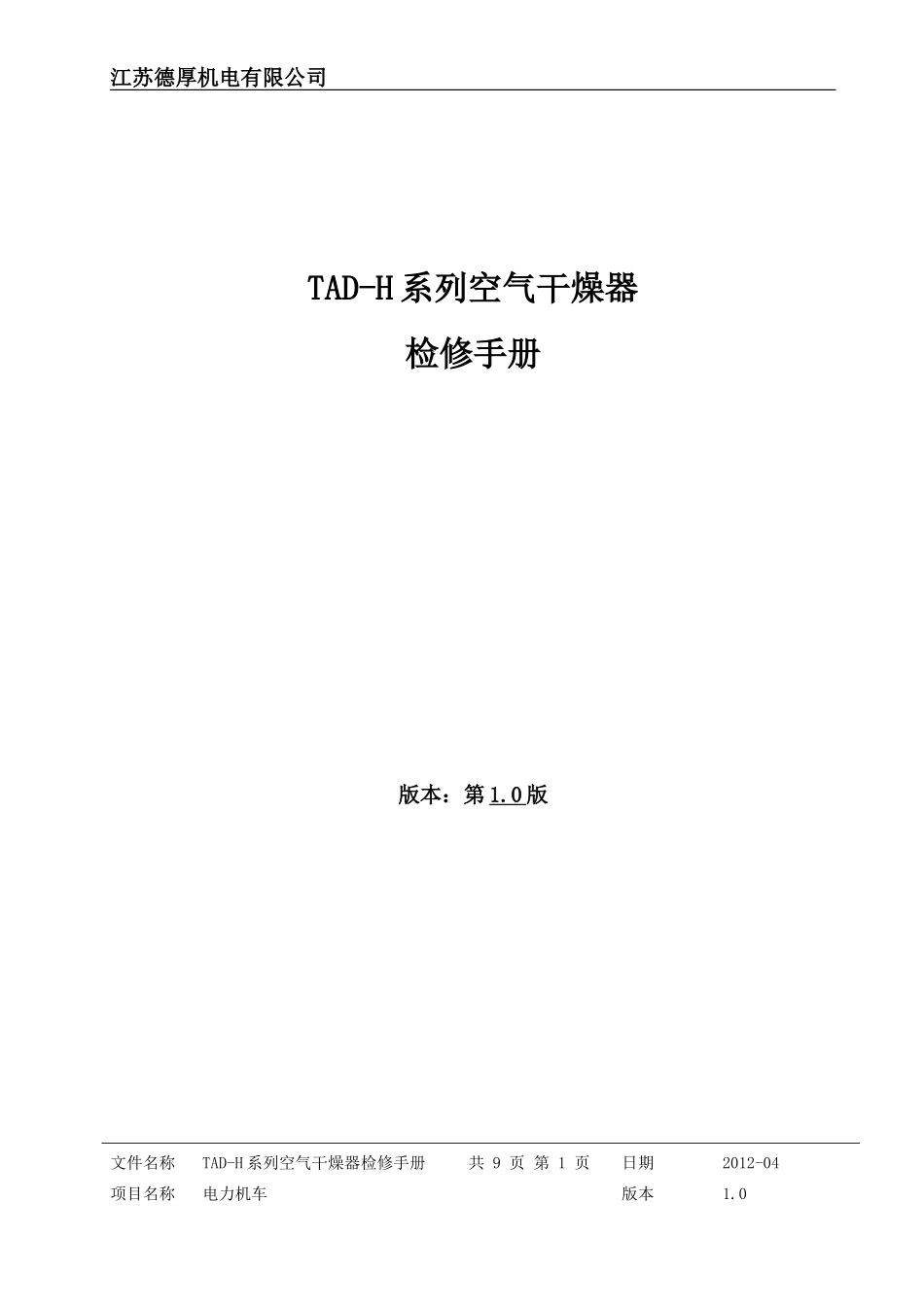

江苏德厚机电有限公司TAD-H系列空气干燥器检修手册版本：第1.0版文件名称TAD-H系列空气干燥器检修手册共9页第1页日期2012-04项目名称电力机车版本1.0江苏德厚机电有限公司修改记录版本号更改日期更改的主要原因更改的章节与内容1.02012.04.22初始创建全部文件名称TAD-H系列空气干燥器检修手册共9页第2页日期2012-04项目名称电力机车版本1.0江苏德厚机电有限公司目录1概述......................................................................42主要技术指标..............................................................43结构......................................................................44工作原理..................................................................55操作及注意事项............................................................66装车试验验收要求..........................................................67检修规程..................................................................7文件名称TAD-H系列空气干燥器检修手册共9页第3页日期2012-04项目名称电力机车版本1.0江苏德厚机电有限公司1概述TAD-H系列空气干燥器是一种结构紧凑、构思新颖、无锈源、无须油漆的新型的干燥器，该装置由不锈钢及合金铝等金属材料构成。压缩空气系统的水分和尘埃通常会引起腐蚀和冻结，从而造成故障，气动设备加速磨损。TAD-H系列空气干燥器是一种清除压缩空气中水、油、尘埃等杂质的装置。采用此装置可防止铁道车辆制动系统产生锈蚀、堵塞、凝结水、结冰等现象，可避免由上述现象引起的制动失灵而造成的行车事故，并可延长制动机的检修周期。该装置使用环境温度为-40℃～+50℃。2主要技术指标处理空气3～6m3/min工作压力1000kPa吸附剂φ3~φ5mm再生方式无热、常压再生耗气率15%±3%出气口相对湿度≤35%含油率不超过5ppm（螺杆压缩机）、10ppm（活塞压缩机）含尘埃的颗粒度不大于20μm干燥塔转换周期80s外形尺寸（长×宽×高）520mm×462mm×880(985)mm总质量≤95(120)kg3结构TAD-H系列空气干燥器由干燥塔、进气阀、排气阀、出气止回阀、电控器、离心式油水分离器,消声器等组成。1、干燥塔：干燥塔左右对称配置，主要由离心式油水分离器、干燥吸附剂层组成（参见图1）。干燥塔是完成压缩空气干燥净化的核心部件。2、进气阀：控制两干燥塔进气、换气的机构。安装于两干燥塔的进气连接体上。3、排气阀：安装于干燥塔的下部，阀口根据电气控制的两个电磁阀所发出的压缩空气指令来控制开闭。4、出气止回阀：防止总风缸压力空气向干燥塔倒流，且左右进风口由一小孔相连以使干燥空气进入再生干燥塔进行再生。5、电控器：机车空气压缩机的工况是随机变化的，当这些工况以电信号（通电，断电）文件名称TAD-H系列空气干燥器检修手册共9页第4页日期2012-04项目名称电力机车版本1.0江苏德厚机电有限公司的形式由控制线（VK）输入电控器后，经过电控器的逻辑处理，将变成有规律的“指令”输出，并通过电控阀来操纵干燥器上的机械动作，构成“电气—机械”控制系统，使两塔按一定的程序交替工作，并由左右指示灯分别显示。6、加热元件：TAD-H系列干燥器加热元件采用新型半导体材料制作的板式加热元件。该加热元件与电源直接相连，用手动开关控制，该加热板满功率加热时，电流约为0.8-1A，加热体达到45℃时；该加热材料只有维持电流小于0.03A，维持恒功率工作。在环境温度高于5℃时，春、夏、秋三季应关断加热电源开关（或拔出加热电源插头）。4工作原理TAD-H系列空气干燥器是由两个干燥塔交替工作的无热再生式除湿净化装置，其工作原理参见图1、气动原理图3。当电空阀Ad处于失电状态而电空阀Bd处于得电状态时，进气阀左移，排气阀Bp开启，Ap关闭，此时，B塔进入再生状态。A塔进入吸附状态，饱和湿空气由空压机进入进气阀座，湿空气经开放的进气阀A进入左边干燥塔，沿着箭头的流向，经过干燥器下部的高效离心式油水分离器时，除去较大的水滴、油滴及灰尘，然后通过吸附剂，经干燥后的干燥空气借助压力打开出气止回阀，干燥空气送向总风缸，出气止回阀的左右进...
