第八章 集中供热系统VIP免费

第八章  集中供热系统_第1页
1/12

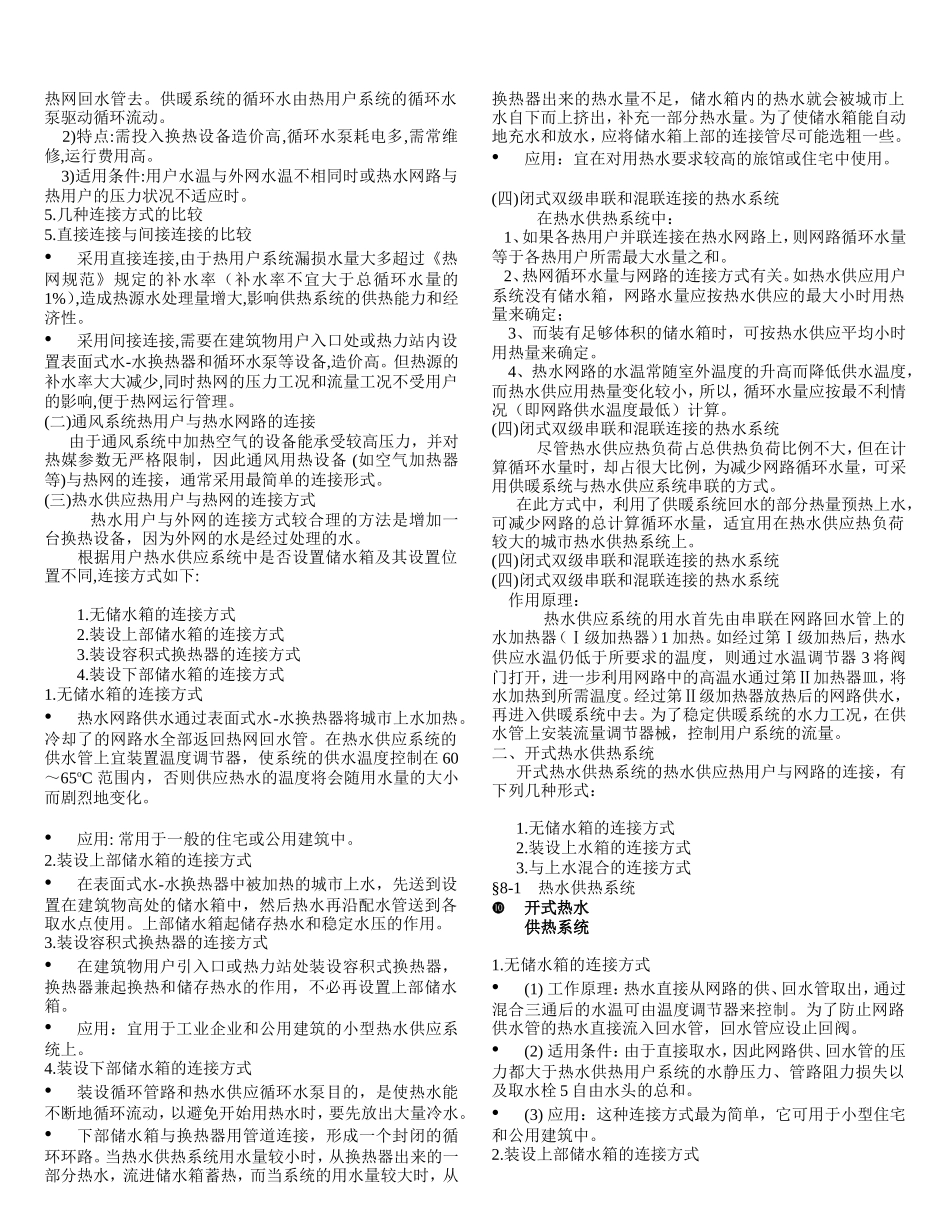

第八章  集中供热系统_第2页
2/12

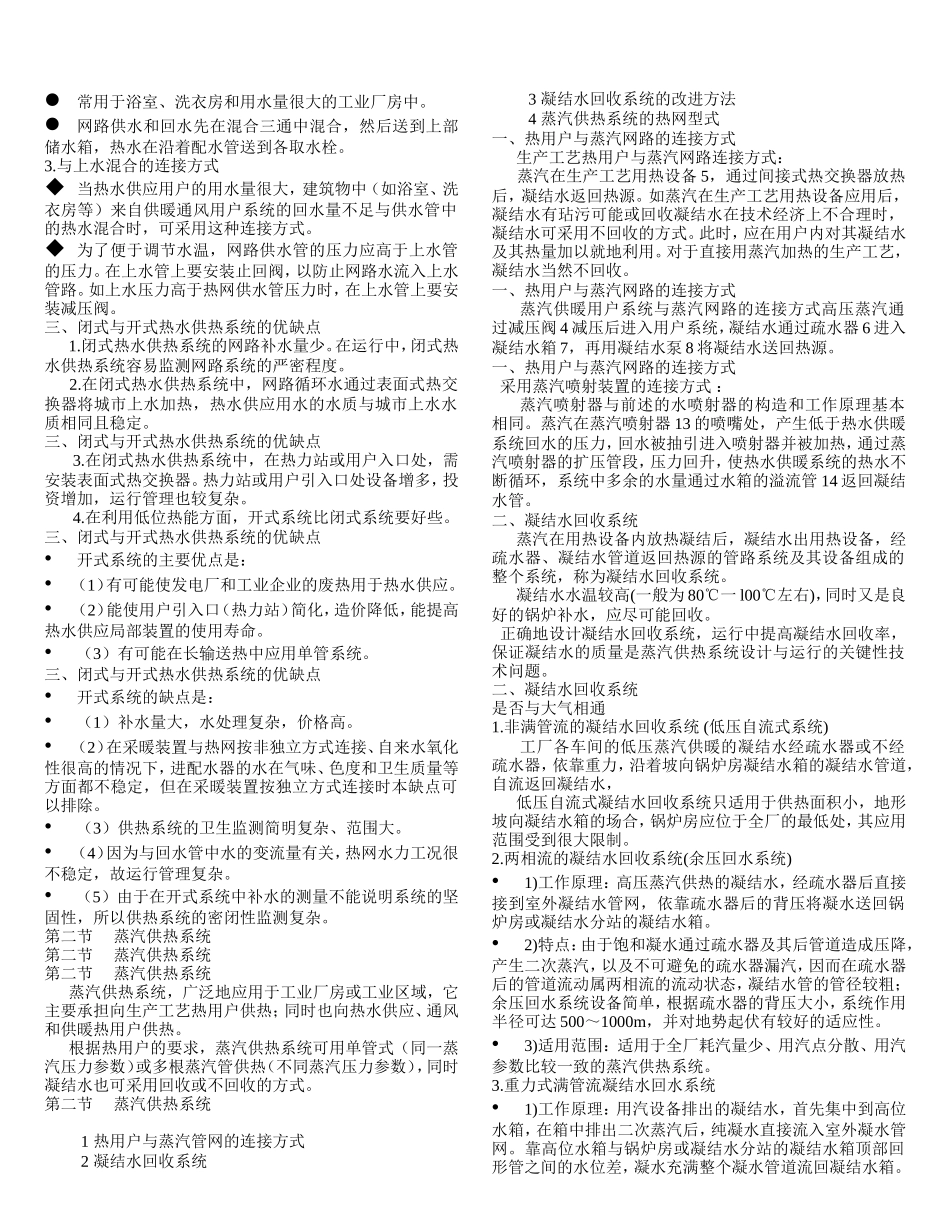

第八章  集中供热系统_第3页
3/12
第八章集中供热系统•闭式与开式热水供热系统的型式。•集中供热系统热源型式与热媒的选择。•热网系统的形式。集中供热系统的组成•集中供热系统是由热源、热网和热用户三部分组成的。•必须选择与热用户要求相适宜的供热系统形式及其管网与热用户的连接方式。集中供热系统的分类:1、根据热媒不同,分为热水供热系统和蒸汽供热系统。2、根据热源不同,主要可分为热电厂供热系统和区域锅炉房供热系统。此外,也有以核供热站、地热、工业余热作为热源的供热系统。3、根据供热管道的不同,可分为单管制、双管制和多管制的供热系统。4、根据热源的数量不同,可分为单一热源供热系统和多热源供热系统。5、根据系统加压泵设置的数量不同,可分为单一网络循环泵供热系统和分布式加压泵供热系统。概述•组成第一节热水供热系统热水供热系统主要采用两种型式:闭式系统和开式系统。在闭式系统中,热网的循环水仅作为热媒,供给热用户热量而不从热网中取出使用。在开式系统中,热网的循环水部分地或全部地从热网中取出,直接用于生产或热水供应热用户中。§8-1热水供热系统a.供暖与热网的连接方式(一)系统热用户与热水网路的连接方式可分为直接连接和间接连接两种方式。直接连接是用户系统直接连接于热水网路上。热水网路的水力工况(压力和流量状况)和供热工况与供暖热用户有着密切的联系。间接连接方式是在供暖系统热用户设置表面式水-水换热器(或者在热力站处设置担任该区域供暖热负荷的表面式水-水换热器),用户系统与热水网路被表面式水-水换热器隔离,形成两个独立的系统。用户与网路之间的水力工况互不影响。(一)系统热用户与热水网路的连接方式(一)系统热用户与热水网路的连接方式(一)系统热用户与热水网路的连接方式供暖系统热用户与热水网路的连接方式常见的有以下几种方式:1.无混合装置的直接连接2.装水喷射器的直接连接3.装混合水泵的直接连接4.间接连接1.无混合装置的直接连接1.无混合装置的直接连接热水由热网供水管直接进入供暖系统热用户,在散热器内放热后,返回热网回水管去。这种直接连接方式最简单,造价低。只能在设计供水温度不超过规定的散热器供暖系统的最高热媒温度时才能采用。用户引入口处热网的供回水管的自用压差大于供暖系统用户要求的压力损失时才能应用(供暖用户要求的压力一般为1~2mH2O)。绝大多数低温水热水供热系统是采用这种方式。2.装水喷射器的直接连接2.装水喷射器的直接连接•喷射泵的工作原理:热网的高温高压水在喷射泵的喷嘴处造成负压,在引水室中抽引系统回水,使外网的高温供水与系统的低温回水在喷射泵的混合室中混合成中间温度的用户供水。喷射泵喷嘴的阻力损失较大,要求外网必须有足够高的资用压力。•特点:喷射泵作为混水装置,无电耗,造价低,无活动部件不易损坏。•适用条件:用户供水温度低于外网供水温度;同时外网有足够的资用压力(8~12mH2O),一般靠近热源的供暖用户适用,远端供暖用户资用压力往往不够。2.装水喷射器的直接连接由于抽引回水需要消耗能量,热网供回水之间需要足够的资用压差,才能保证水喷射器正常工作。装水喷射器的直接连接方式,通常只用在单栋建筑物的供暖系统上,需要分散管理。3.装混合水泵的直接连接3.装混合水泵的直接连接•工作原理:用混水泵代替喷射泵。来自热网供水管的高温水,在建筑物用户入口或专设热力站处,与混合水泵抽引的用户或街区网路回水相混合,降低温度后,再进入用户供暖系统。•特点:耗电大,但可调节流量。•适用条件:用户水温低于外网水温,用户入口处资用压力不大时(不足以克服喷射泵的阻力时)。3.装混合水泵的直接连接•来自热网供水管的高温水,在建筑物用户入口或者专设热力站处,与混合水泵抽引的用户或者街区网路回水相混合降低温度后,再进入用户供暖系统。为防止混合水泵扬程高于热网供回水管的压差而将热网回水抽入热网供水管内,在热网供水管入口处应装设止回阀,通过调节混合水泵的阀门和热网供回水管进出口处的阀门开启度,可以在较大的范围内调节进入用户供热系统的供水温度和流量。3.装混合水泵的直接连接在热力站处设置混合水泵的连接方式...
