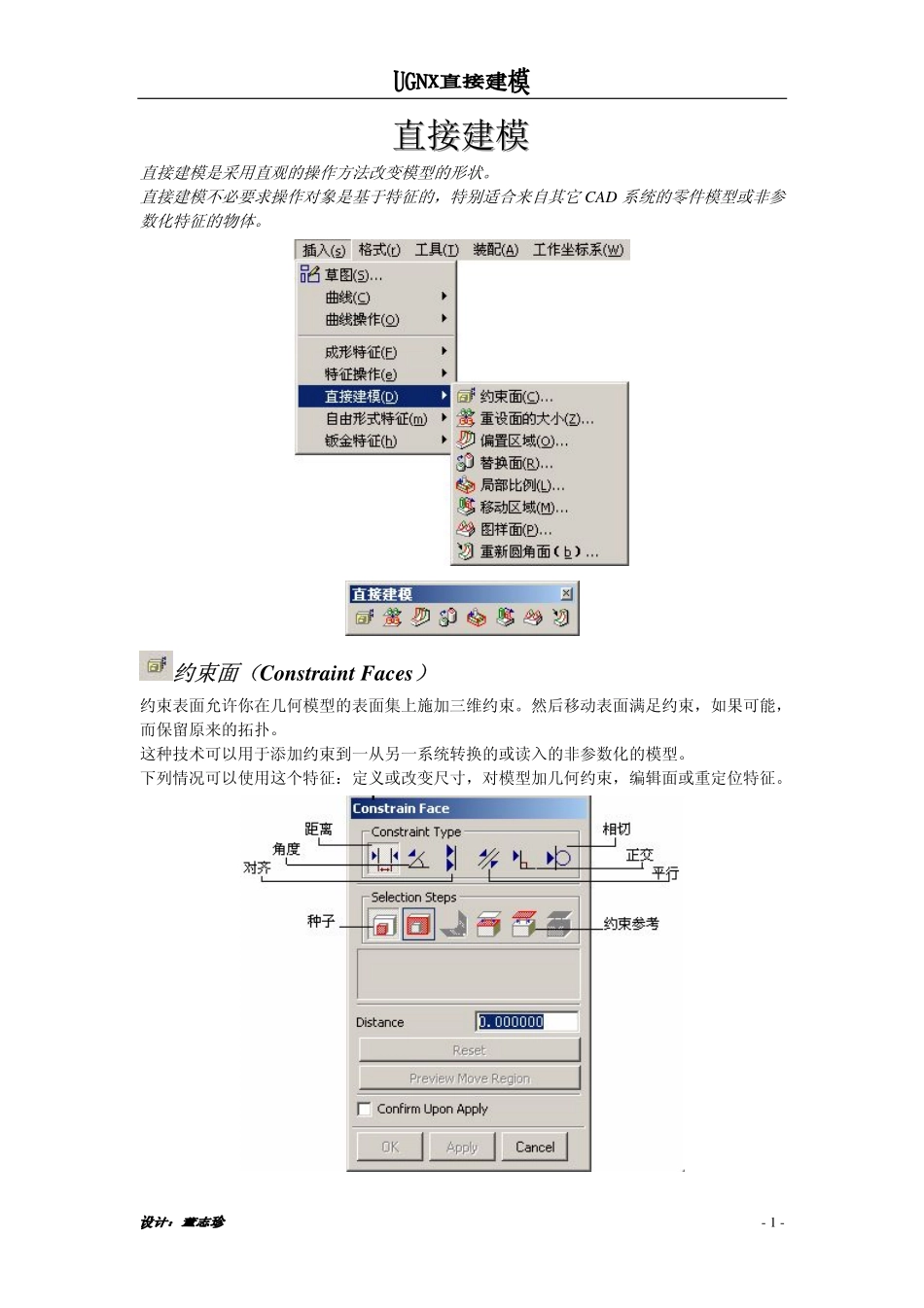

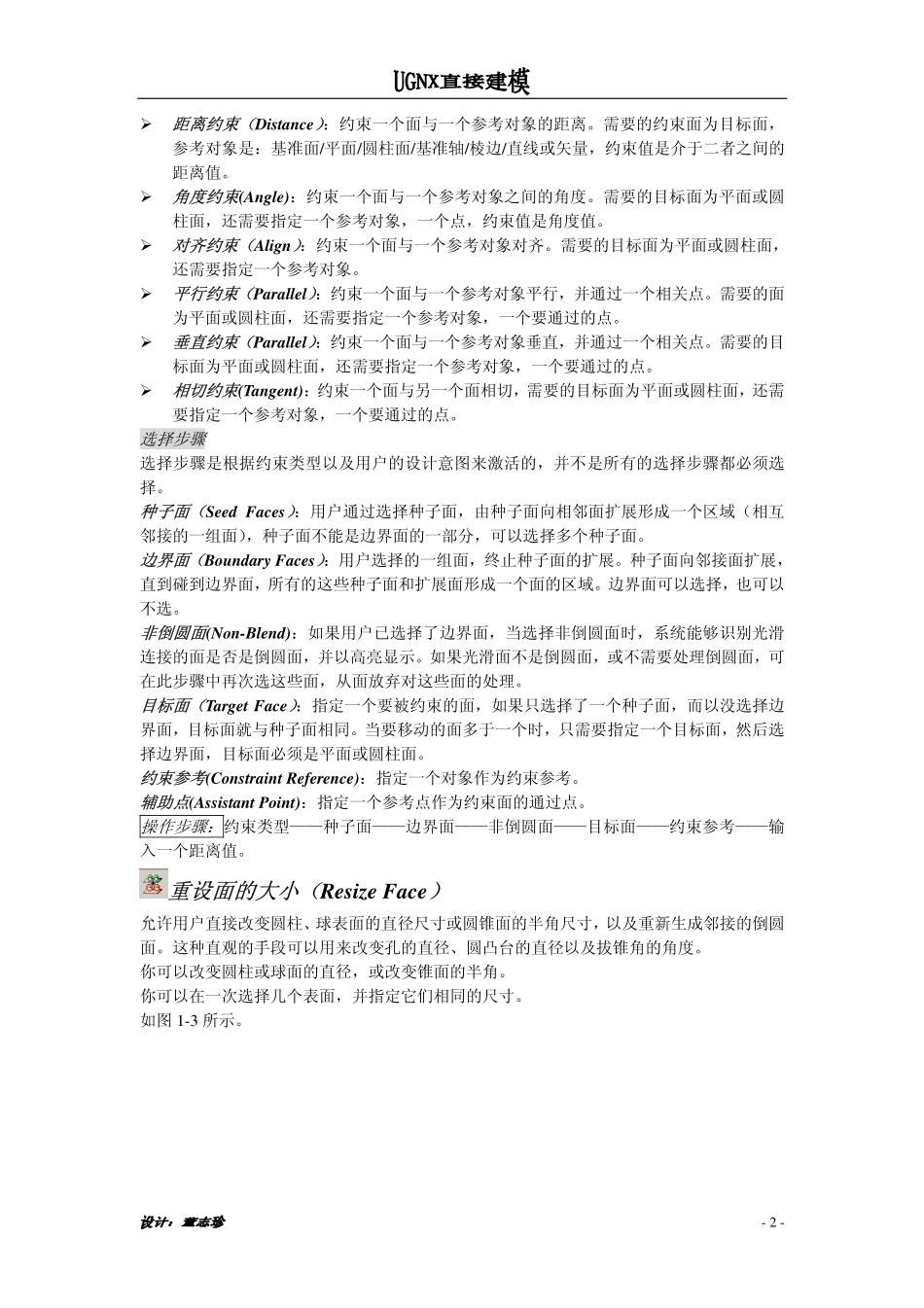

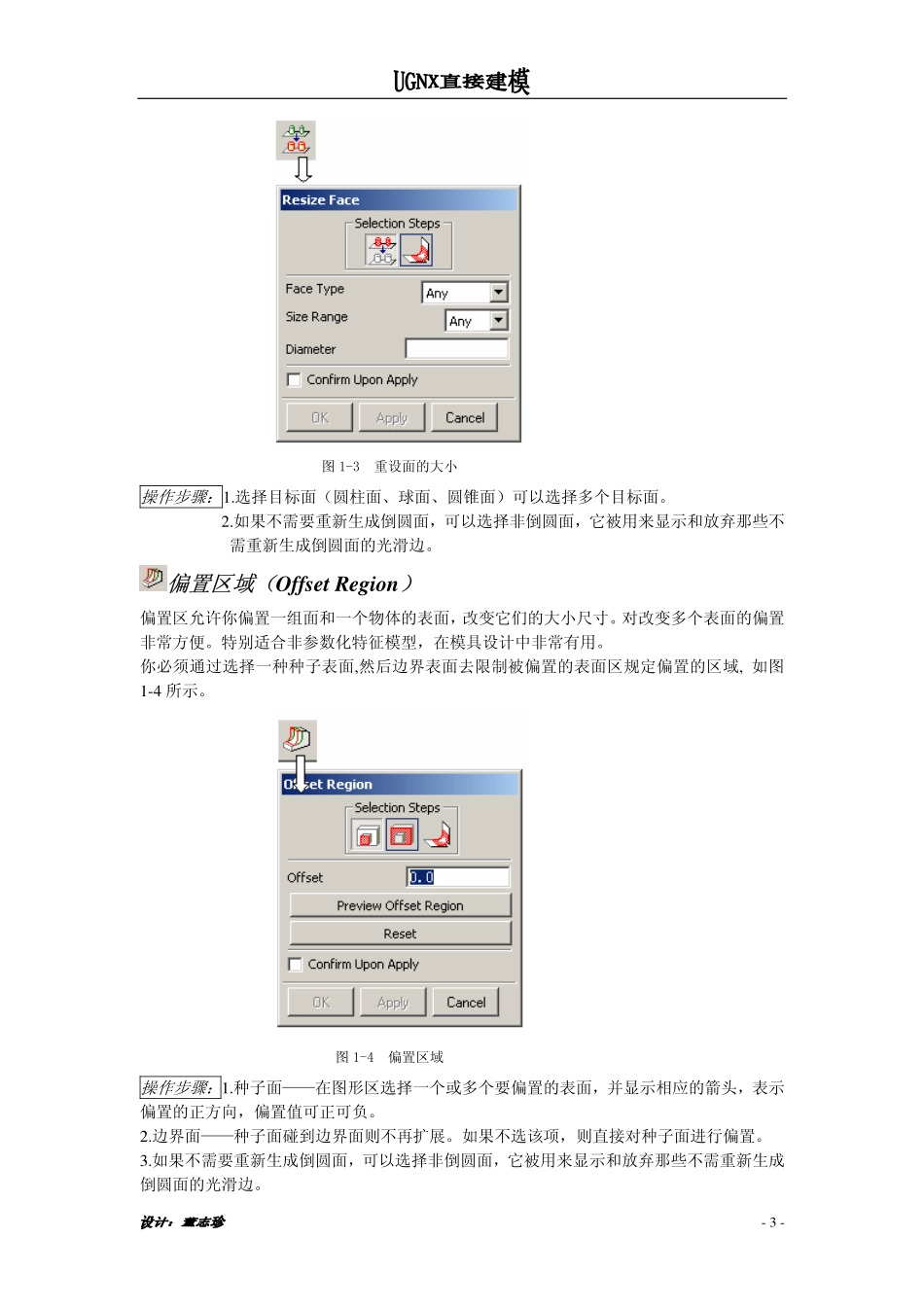

-1-直直直接接接建建建模模模直接建模是采用直观的操作方法改变模型的形状。直接建模不必要求操作对象是基于特征的，特别适合来自其它CAD系统的零件模型或非参数化特征的物体。约束面（ConstraintFaces）约束表面允许你在几何模型的表面集上施加三维约束。然后移动表面满足约束，如果可能，而保留原来的拓扑。这种技术可以用于添加约束到一从另一系统转换的或读入的非参数化的模型。下列情况可以使用这个特征：定义或改变尺寸，对模型加几何约束，编辑面或重定位特征。-2-�距离约束（Distance）：约束一个面与一个参考对象的距离。需要的约束面为目标面，参考对象是：基准面/平面/圆柱面/基准轴/棱边/直线或矢量，约束值是介于二者之间的距离值。�角度约束(Angle)：约束一个面与一个参考对象之间的角度。需要的目标面为平面或圆柱面，还需要指定一个参考对象，一个点，约束值是角度值。�对齐约束（Align）：约束一个面与一个参考对象对齐。需要的目标面为平面或圆柱面，还需要指定一个参考对象。�平行约束（Parallel）：约束一个面与一个参考对象平行，并通过一个相关点。需要的面为平面或圆柱面，还需要指定一个参考对象，一个要通过的点。�垂直约束（Parallel）：约束一个面与一个参考对象垂直，并通过一个相关点。需要的目标面为平面或圆柱面，还需要指定一个参考对象，一个要通过的点。�相切约束(Tangent)：约束一个面与另一个面相切，需要的目标面为平面或圆柱面，还需要指定一个参考对象，一个要通过的点。选择步骤选择步骤是根据约束类型以及用户的设计意图来激活的，并不是所有的选择步骤都必须选择。种子面（SeedFaces）：用户通过选择种子面，由种子面向相邻面扩展形成一个区域（相互邻接的一组面），种子面不能是边界面的一部分，可以选择多个种子面。边界面（BoundaryFaces）：用户选择的一组面，终止种子面的扩展。种子面向邻接面扩展，直到碰到边界面，所有的这些种子面和扩展面形成一个面的区域。边界面可以选择，也可以不选。非倒圆面(Non-Blend)：如果用户已选择了边界面，当选择非倒圆面时，系统能够识别光滑连接的面是否是倒圆面，并以高亮显示。如果光滑面不是倒圆面，或不需要处理倒圆面，可在此步骤中再次选这些面，从面放弃对这些面的处理。目标面（TargetFace）：指定一个要被约束的面，如果只选择了一个种子面，而以没选择边界面，目标面就与种子面相同。当要移动的面多于一个时，只需要指定一个目标面，然后选择边界面，目标面必须是平面或圆柱面。约束参考(ConstraintReference)：指定一个对象作为约束参考。辅助点(AssistantPoint)：指定一个参考点作为约束面的通过点。操作步骤：约束类型——种子面——边界面——非倒圆面——目标面——约束参考——输入一个距离值。重设面的大小（ResizeFace）允许用户直接改变圆柱、球表面的直径尺寸或圆锥面的半角尺寸，以及重新生成邻接的倒圆面。这种直观的手段可以用来改变孔的直径、圆凸台的直径以及拔锥角的角度。你可以改变圆柱或球面的直径，或改变锥面的半角。你可以在一次选择几个表面，并指定它们相同的尺寸。如图1-3所示。-3-图1-3重设面的大小操作步骤：1.选择目标面（圆柱面、球面、圆锥面）可以选择多个目标面。2.如果不需要重新生成倒圆面，可以选择非倒圆面，它被用来显示和放弃那些不需重新生成倒圆面的光滑边。偏置区域（OffsetRegion）偏置区允许你偏置一组面和一个物体的表面，改变它们的大小尺寸。对改变多个表面的偏置非常方便。特别适合非参数化特征模型，在模具设计中非常有用。你必须通过选择一种种子表面,然后边界表面去限制被偏置的表面区规定偏置的区域,如图1-4所示。图1-4偏置区域操作步骤：1.种子面——在图形区选择一个或多个要偏置的表面，并显示相应的箭头，表示偏置的正方向，偏置值可正可负。2.边界面——种子面碰到边界面则不再扩展。如果不选该项，则直接对种子面进行偏置。3.如果不需要重新生成倒圆面，可以选择非倒圆面，它被用来显示和放弃那些不需重新生成倒圆面的光滑边。-4-替换面(ReplaceFace)用一个目标面延伸到工具面，并替换为工具面形状。工具面可为实体...
