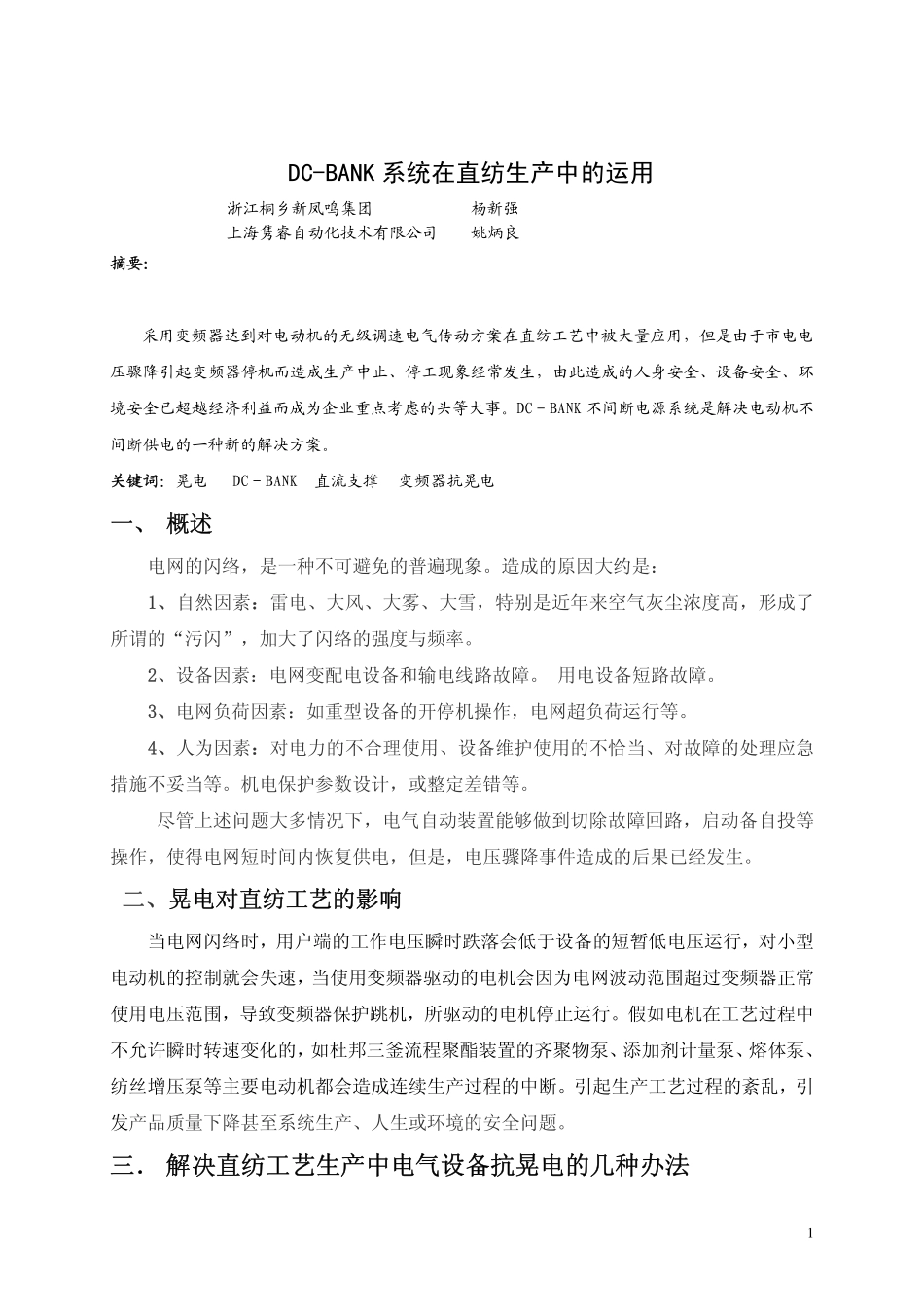

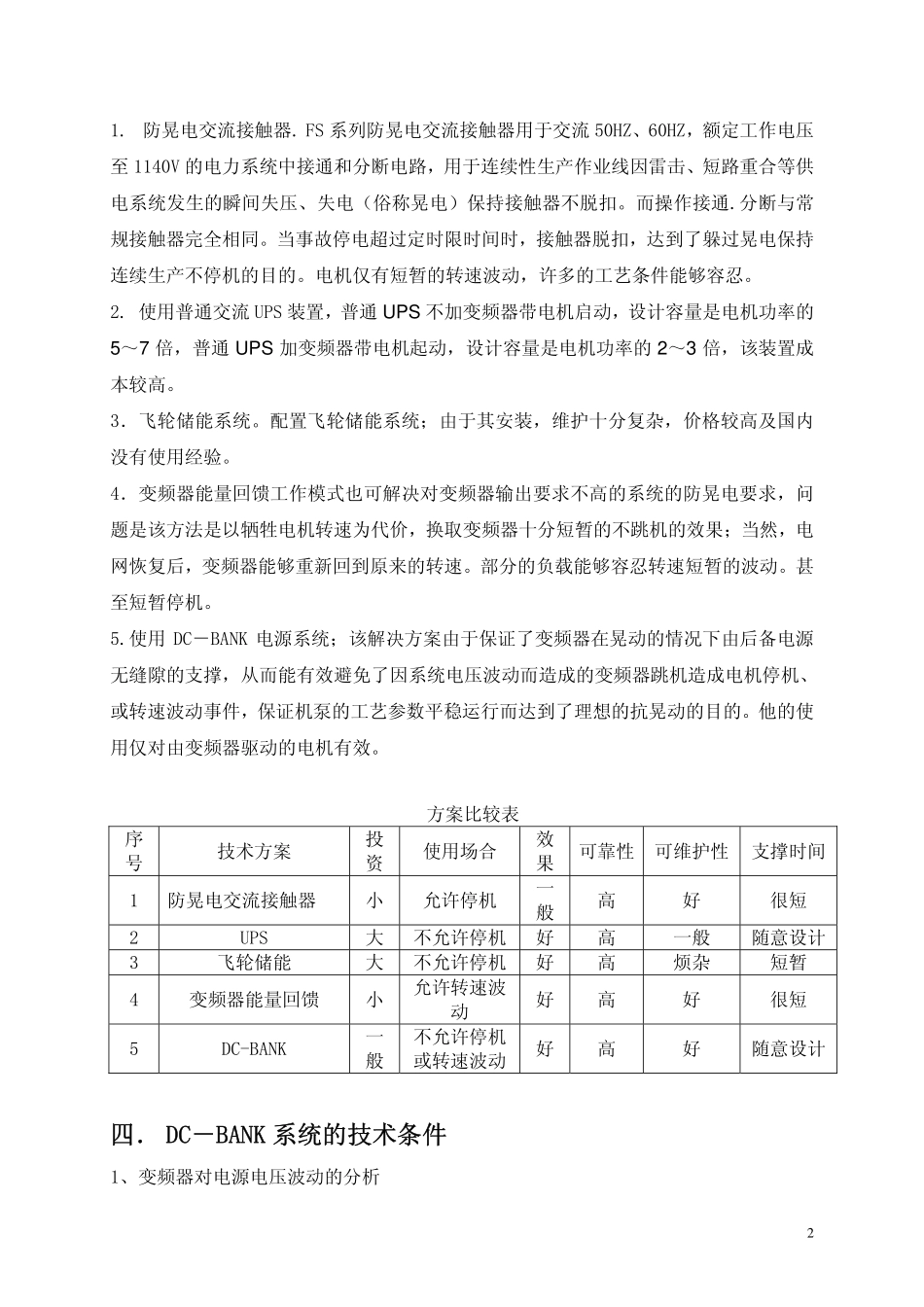

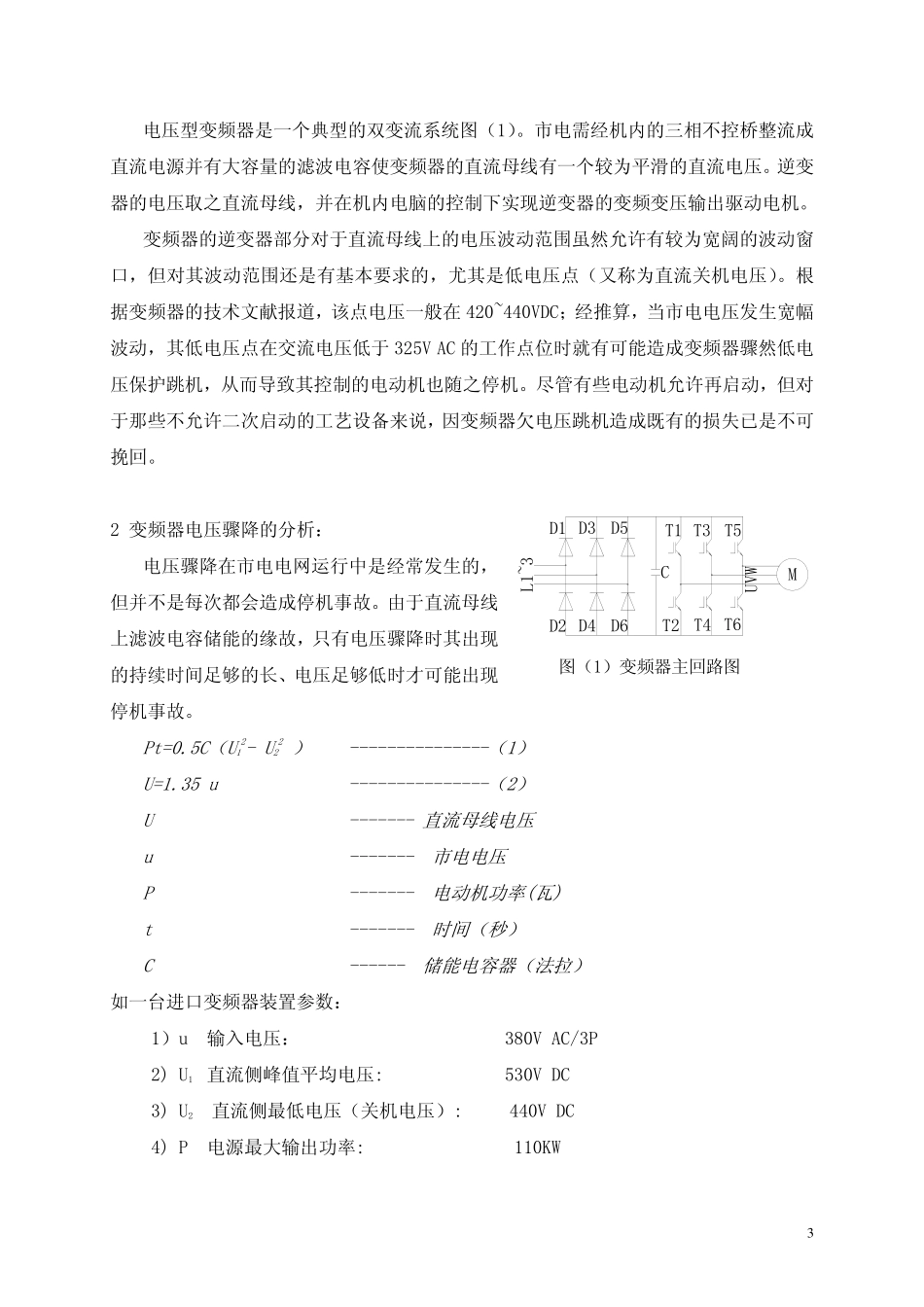

1DC-BANK系统在直纺生产中的运用浙江桐乡新凤鸣集团杨新强上海隽睿自动化技术有限公司姚炳良摘要：采用变频器达到对电动机的无级调速电气传动方案在直纺工艺中被大量应用，但是由于市电电压骤降引起变频器停机而造成生产中止、停工现象经常发生，由此造成的人身安全、设备安全、环境安全已超越经济利益而成为企业重点考虑的头等大事。DC－BANK不间断电源系统是解决电动机不间断供电的一种新的解决方案。关键词：晃电DC－BANK直流支撑变频器抗晃电一、概述电网的闪络，是一种不可避免的普遍现象。造成的原因大约是：1、自然因素：雷电、大风、大雾、大雪，特别是近年来空气灰尘浓度高，形成了所谓的“污闪”，加大了闪络的强度与频率。2、设备因素：电网变配电设备和输电线路故障。用电设备短路故障。3、电网负荷因素：如重型设备的开停机操作，电网超负荷运行等。4、人为因素：对电力的不合理使用、设备维护使用的不恰当、对故障的处理应急措施不妥当等。机电保护参数设计，或整定差错等。尽管上述问题大多情况下，电气自动装置能够做到切除故障回路，启动备自投等操作，使得电网短时间内恢复供电，但是，电压骤降事件造成的后果已经发生。二、晃电对直纺工艺的影响当电网闪络时，用户端的工作电压瞬时跌落会低于设备的短暂低电压运行，对小型电动机的控制就会失速，当使用变频器驱动的电机会因为电网波动范围超过变频器正常使用电压范围，导致变频器保护跳机，所驱动的电机停止运行。假如电机在工艺过程中不允许瞬时转速变化的，如杜邦三釜流程聚酯装置的齐聚物泵、添加剂计量泵、熔体泵、纺丝增压泵等主要电动机都会造成连续生产过程的中断。引起生产工艺过程的紊乱，引发产品质量下降甚至系统生产、人生或环境的安全问题。三．解决直纺工艺生产中电气设备抗晃电的几种办法21.防晃电交流接触器.FS系列防晃电交流接触器用于交流50HZ、60HZ，额定工作电压至1140V的电力系统中接通和分断电路，用于连续性生产作业线因雷击、短路重合等供电系统发生的瞬间失压、失电（俗称晃电）保持接触器不脱扣。而操作接通.分断与常规接触器完全相同。当事故停电超过定时限时间时，接触器脱扣，达到了躲过晃电保持连续生产不停机的目的。电机仅有短暂的转速波动，许多的工艺条件能够容忍。2.使用普通交流UPS装置，普通UPS不加变频器带电机启动，设计容量是电机功率的5～7倍，普通UPS加变频器带电机起动，设计容量是电机功率的2～3倍，该装置成本较高。3．飞轮储能系统。配置飞轮储能系统；由于其安装，维护十分复杂，价格较高及国内没有使用经验。4．变频器能量回馈工作模式也可解决对变频器输出要求不高的系统的防晃电要求，问题是该方法是以牺牲电机转速为代价，换取变频器十分短暂的不跳机的效果；当然，电网恢复后，变频器能够重新回到原来的转速。部分的负载能够容忍转速短暂的波动。甚至短暂停机。5.使用DC－BANK电源系统；该解决方案由于保证了变频器在晃动的情况下由后备电源无缝隙的支撑，从而能有效避免了因系统电压波动而造成的变频器跳机造成电机停机、或转速波动事件，保证机泵的工艺参数平稳运行而达到了理想的抗晃动的目的。他的使用仅对由变频器驱动的电机有效。方案比较表序号技术方案投资使用场合效果可靠性可维护性支撑时间1防晃电交流接触器小允许停机一般高好很短2UPS大不允许停机好高一般随意设计3飞轮储能大不允许停机好高烦杂短暂4变频器能量回馈小允许转速波动好高好很短5DC-BANK一般不允许停机或转速波动好高好随意设计四．DC－BANK系统的技术条件1、变频器对电源电压波动的分析3电压型变频器是一个典型的双变流系统图（1）。市电需经机内的三相不控桥整流成直流电源并有大容量的滤波电容使变频器的直流母线有一个较为平滑的直流电压。逆变器的电压取之直流母线，并在机内电脑的控制下实现逆变器的变频变压输出驱动电机。变频器的逆变器部分对于直流母线上的电压波动范围虽然允许有较为宽阔的波动窗口，但对其波动范围还是有基本要求的，尤其是低电压点（又称为直流关机电压）。根据变频器的技术文献报道，该点电压一般在420~440VDC；经推算，当市电电压发生宽幅波动，...
