车载终端安装维护手册VIP免费

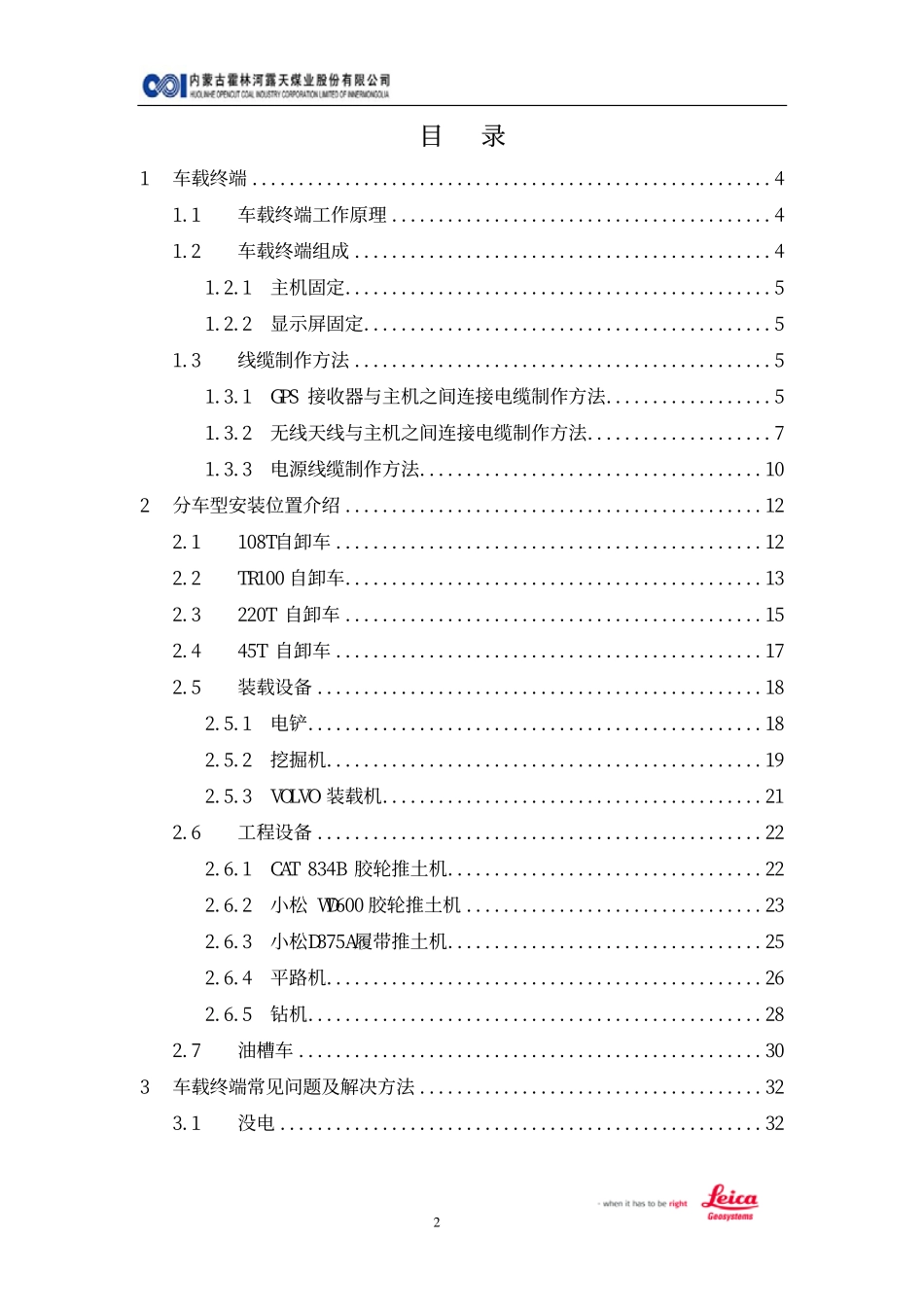

霍林河露天煤业矿山GPS生产管理系统车载终端安装维护手册1目录1车载终端........................................................41.1车载终端工作原理.........................................41.2车载终端组成.............................................41.2.1主机固定..............................................51.2.2显示屏固定............................................51.3线缆制作方法.............................................51.3.1GPS接收器与主机之间连接电缆制作方法..................51.3.2无线天线与主机之间连接电缆制作方法....................71.3.3电源线缆制作方法.....................................102分车型安装位置介绍.............................................122.1108T自卸车..............................................122.2TR100自卸车.............................................132.3220T自卸车.............................................152.445T自卸车..............................................172.5装载设备................................................182.5.1电铲.................................................182.5.2挖掘机...............................................192.5.3VOLVO装载机.........................................212.6工程设备................................................222.6.1CAT834B胶轮推土机..................................222.6.2小松WD600胶轮推土机................................232.6.3小松D375A履带推土机..................................252.6.4平路机...............................................262.6.5钻机.................................................282.7油槽车..................................................303车载终端常见问题及解决方法.....................................323.1没电....................................................3223.2没有GPS信号............................................323.3没有无线信号............................................334注意事项.......................................................345维护保养.......................................................3631车载终端1.1车载终端工作原理车载终端安装在各个矿山设备上，通过接收无线电和GPS信号自动处理和发送数据。车载终端工作电压为24VDC,适合电压为18VDC至32VDC，不大于5A电流。在运输自卸车、油车和所有的工程设备上从24VDC蓄电池取电；电铲上使用专用的220VAC转24VDC电源适配器；车辆如果使用12VDC系统，需要使用12VDC转24VDC电源适配器。主机是每个车载终端的数据处理中心，显示屏通过专用的电缆和主机相连，通过专用线缆传送图像、声音和取电。运输自卸车和电铲设备体积大，配备两根无线天线，天线距离尽可能的远。辅助设备配备一根无线天线。安装GPS接收器时候，为最好的接收卫星信号，放置位置尽可能的保持对天空无遮挡。1.2车载终端组成整个车载终端是有主机、显示屏、GPS接收器、无线天线、以及部分连接电缆组成。连接示意图如下：41.2.1主机固定主机用4颗3/8寸*80MM（可以用10MM*80MM螺钉替代）的螺钉通过4个橡胶缓冲垫固定在矿山设备上。（注意：固定时主机外壳的地线需要连接到距离最近的螺钉上）。1.2.2显示屏固定显示屏的专用底座通过3颗8MM*30MM螺钉固定。1.3线缆制作方法1.3.1GPS接收器与主机之间连接电缆制作方法1.测量GPS天线位置与主机之间的实际距离.2.8芯线缆截取，考虑走线时的弯曲和固定，尽量稍微长点，避免线缆不够时造成浪费.3.用剥线钳的22号孔，剥去外皮2mm,截去其中的绿线和屏蔽线.只用其中7根线.4.12-10P连接器连接GPS段,12-10PX连接器连接主机.两个连接器只用了A,B,D,K,J,E,H7个孔.A用橙色线,B用蓝色线,D用白色线,E用白黑相间线，H用红色与黑色相间线，K用黑色线,J用红色线。5.剥线用剥线钳的22号孔.剥掉2-3mm.6.压针,也用压针器的22号压针5压针器如...
