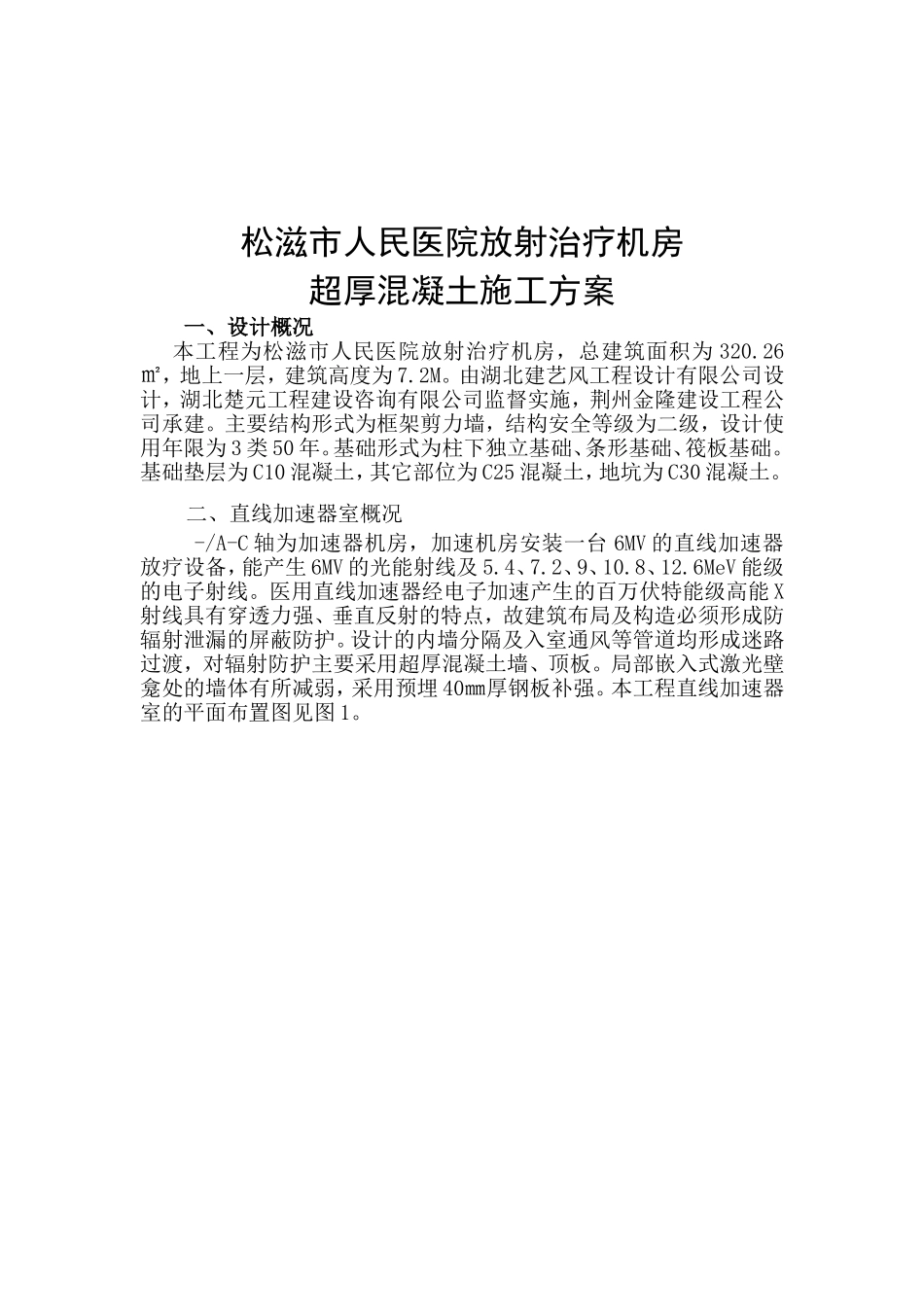

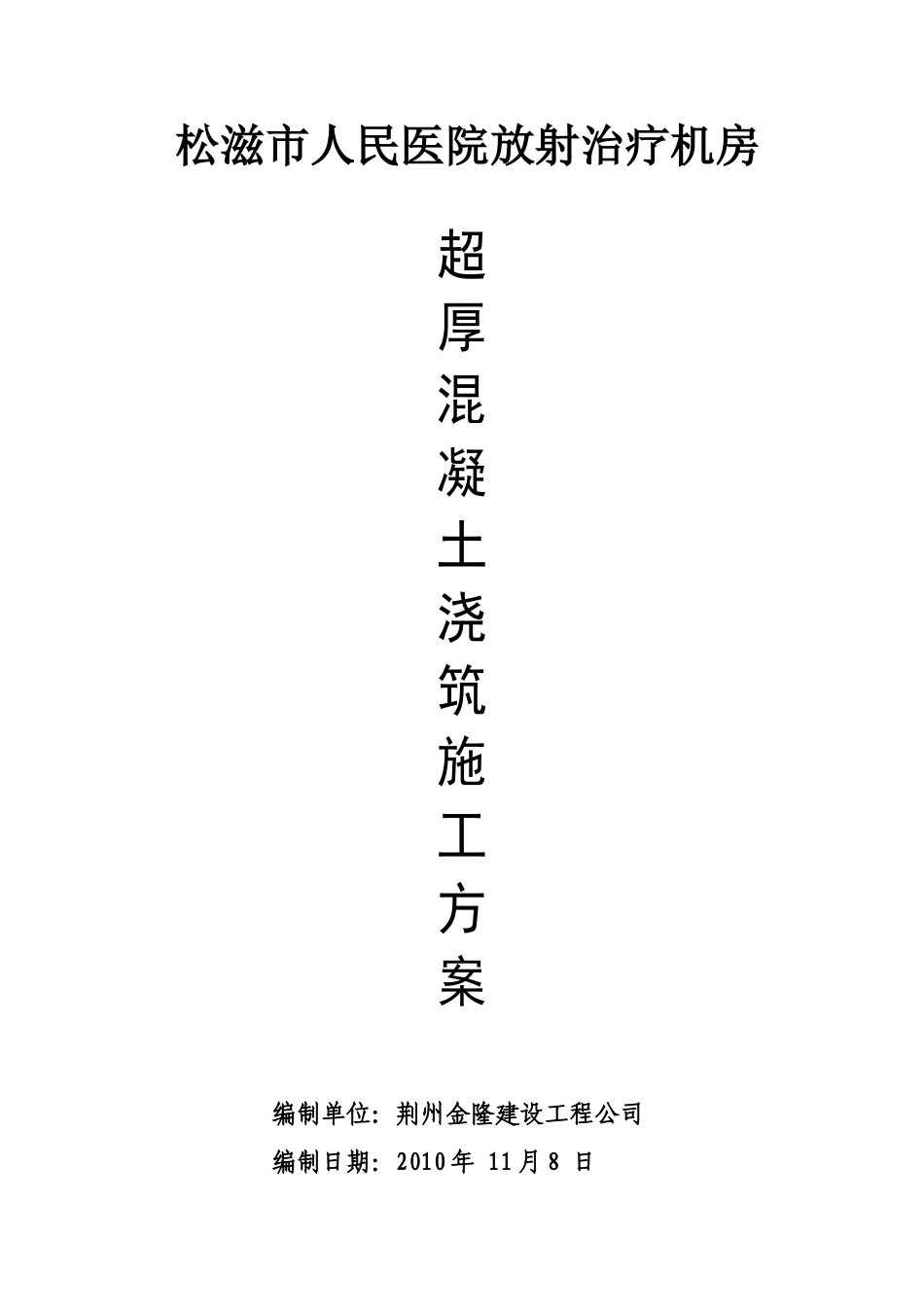

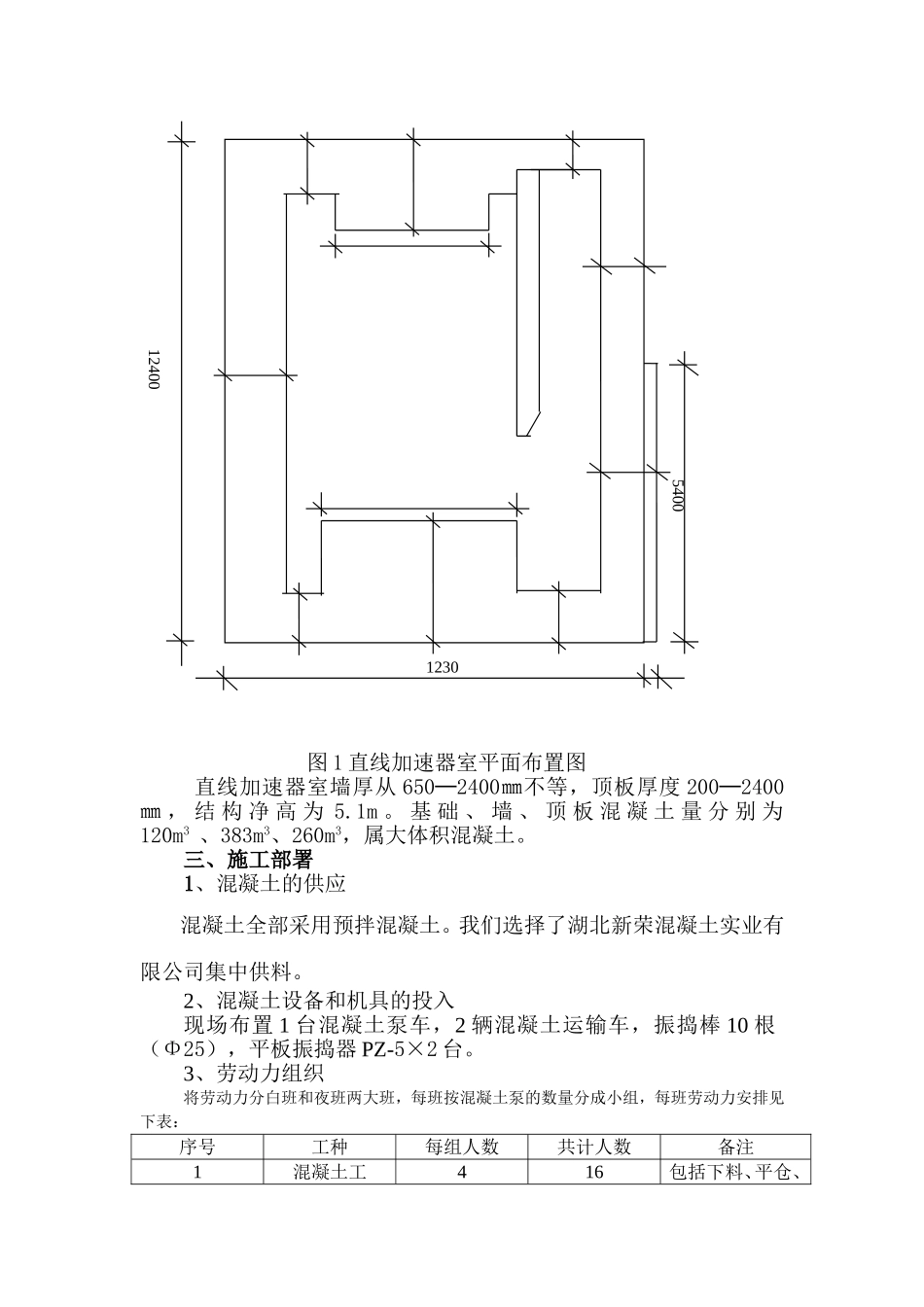

松滋市人民医院放射治疗机房超厚混凝土浇筑施工方案编制单位：荆州金隆建设工程公司编制日期：2010年11月8日松滋市人民医院放射治疗机房超厚混凝土施工方案一、设计概况本工程为松滋市人民医院放射治疗机房，总建筑面积为320.26㎡，地上一层，建筑高度为7.2M。由湖北建艺风工程设计有限公司设计，湖北楚元工程建设咨询有限公司监督实施，荆州金隆建设工程公司承建。主要结构形式为框架剪力墙，结构安全等级为二级，设计使用年限为3类50年。基础形式为柱下独立基础、条形基础、筏板基础。基础垫层为C10混凝土，其它部位为C25混凝土，地坑为C30混凝土。二、直线加速器室概况-/A-C轴为加速器机房，加速机房安装一台6MV的直线加速器放疗设备，能产生6MV的光能射线及5.4、7.2、9、10.8、12.6MeV能级的电子射线。医用直线加速器经电子加速产生的百万伏特能级高能X射线具有穿透力强、垂直反射的特点，故建筑布局及构造必须形成防辐射泄漏的屏蔽防护。设计的内墙分隔及入室通风等管道均形成迷路过渡，对辐射防护主要采用超厚混凝土墙、顶板。局部嵌入式激光壁龛处的墙体有所减弱，采用预埋40㎜厚钢板补强。本工程直线加速器室的平面布置图见图1。图1直线加速器室平面布置图直线加速器室墙厚从650─2400㎜不等，顶板厚度200─2400㎜，结构净高为5.1m。基础、墙、顶板混凝土量分别为120m3、383m3、260m3，属大体积混凝土。三、施工部署1、混凝土的供应混凝土全部采用预拌混凝土。我们选择了湖北新荣混凝土实业有限公司集中供料。2、混凝土设备和机具的投入现场布置1台混凝土泵车，2辆混凝土运输车，振捣棒10根（Φ25），平板振捣器PZ-5×2台。3、劳动力组织将劳动力分白班和夜班两大班，每班按混凝土泵的数量分成小组，每班劳动力安排见下表：序号工种每组人数共计人数备注1混凝土工416包括下料、平仓、1230540012400振捣2架子工28安拆泵管和拆架子3木工3看模4钢筋工2混凝土浇筑时看筋5测量工2控制标高和核对尺寸6指挥2指挥车辆7试验工2制作混凝土试块、测坍落度8抹灰工28混凝土表面搓光9养护12养护测温10其他5电工、机修工等4、流水段的划分1）先浇筑条基、独立基础、筏板基础。2）浇筑加厚混凝土墙、柱。2）浇筑加厚顶板，分1.4米、1.0米二次浇筑。四、超厚墙、顶板模板支撑方案1、直线加速器室墙模采用木胶合板，50×70松木方，间距100，由于层高高，采用Φ14㎜螺杆对拉，纵横间距均为350㎜，端头衬嵌木堵头。为满足屏蔽防护要求，对拉螺杆均加焊钢止水环，为防止螺杆滑移，另加螺冒一个。超厚大体积混凝土部分的模板从基础底板至3m处采用弓字钢、间距为400㎜水平加固，其余部分模板采用2×Φ4.8×0.3钢管、间距为350㎜水平加固。2、2.4m厚的顶板仅自重就达60KN/㎡，属高大模板支撑系统。测算顶板一次浇筑时，其单立杆排架间距过密，与墙板相连处无操作空间，立柱双扣件搭接的承载力无富余。鉴于上述因素，决定顶板分1.4m、1.0m二次浇筑。3、按1.4m顶板计算，排架采用Φ4.8㎜钢管搭设，立杆间距450㎜×450㎜，步距1500㎜，底模为二层木模中间夹一层塑料薄膜，兼起保温作用，20㎜×40㎜木格栅250㎜。经pkpM软件复核，面板、木格栅、支撑钢管的强度、挠度均远小于材料容许值，立杆搭接长度1m，采用双排扣件搭接，能满足抗滑承载力要求。排架撑于基础大底板上，底部满设扫地杆，四边与中间每隔4排支架立杆设置一道纵向剪刀撑，中底部到顶连续设置，排架中部设置一道水平剪刀撑。扣件扭矩控制在40N.m-65N.m之间，搭设后用扭矩扳手对扣件的紧固程度进行检查，确保形成封闭稳定的支承体系。4、1.4m厚的顶板配筋为Φ22㎜150㎜双层双向，采用Φ20钢筋支承，立柱间距1m×1m。五、超厚墙、顶板控制温度裂缝的主要措施本工程直线加速器室混凝土强度为C25，采用PO42.5水泥。每m3混凝土的水泥用量、粉煤灰用量为320㎏、75㎏。大体积混凝土因升、降温过程中的混凝土变形及自身强度发展中的收缩变形，受外部、内部的约束时产生内应力，当内应力超过混凝土对应龄期的抗拉强度，则出现裂缝。因此施工的关健是温差控制，以防出现表面裂缝、结构内部裂缝或贯穿裂缝，主要是从改善水泥水化热升温、施工方法、边...
