Maya教程：利用MtoA的AOV输出透明物体的AO通道VIP免费

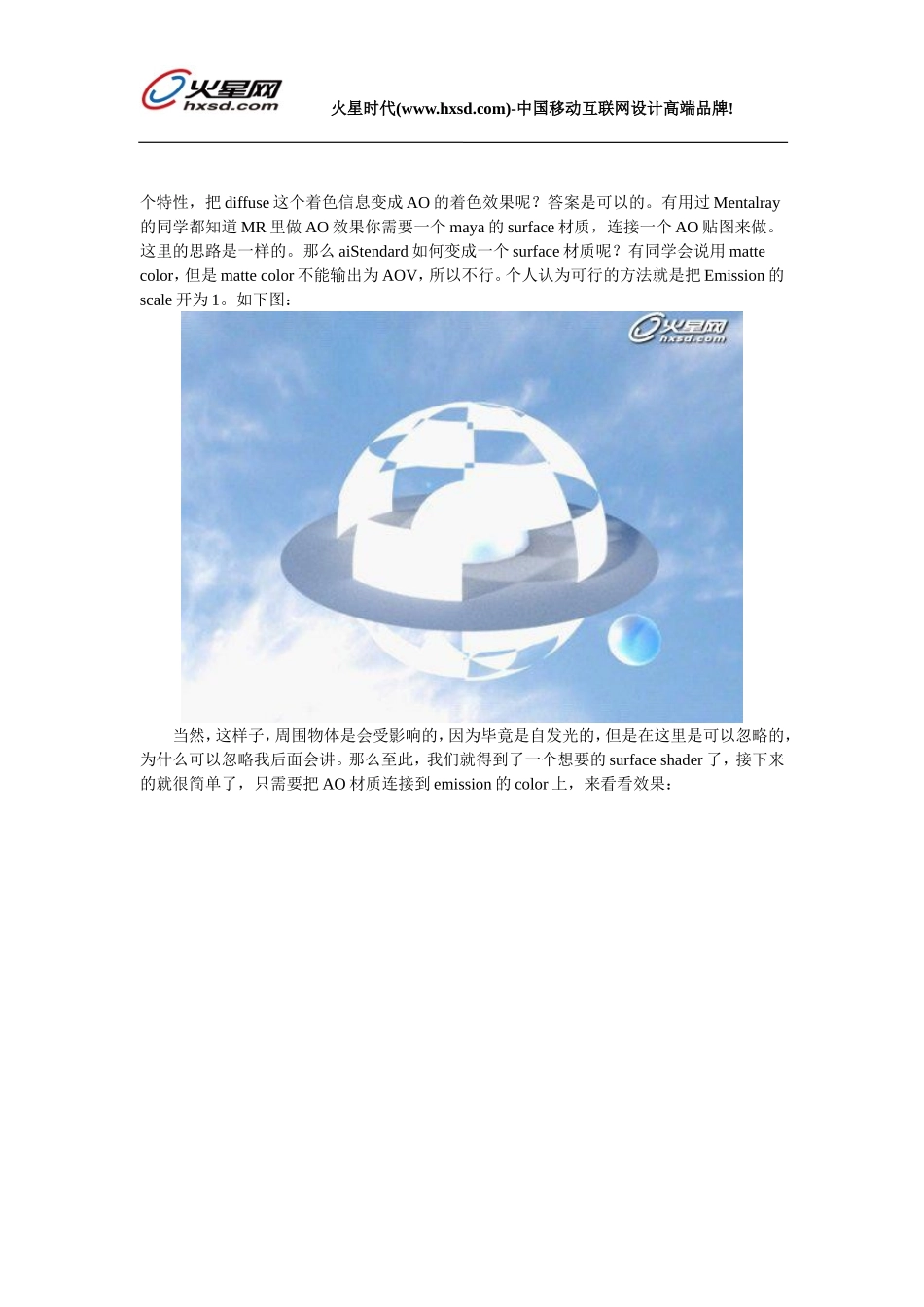

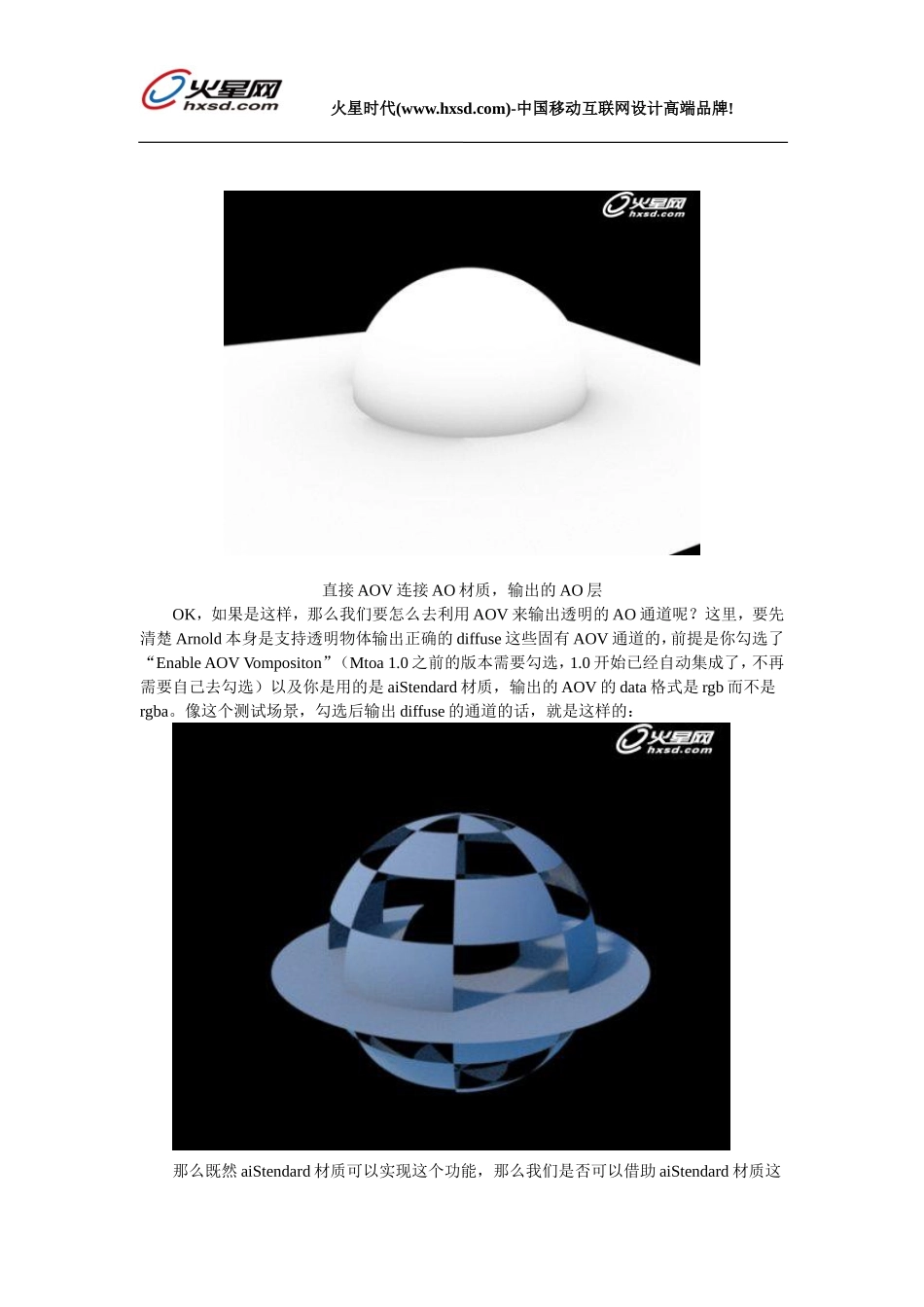

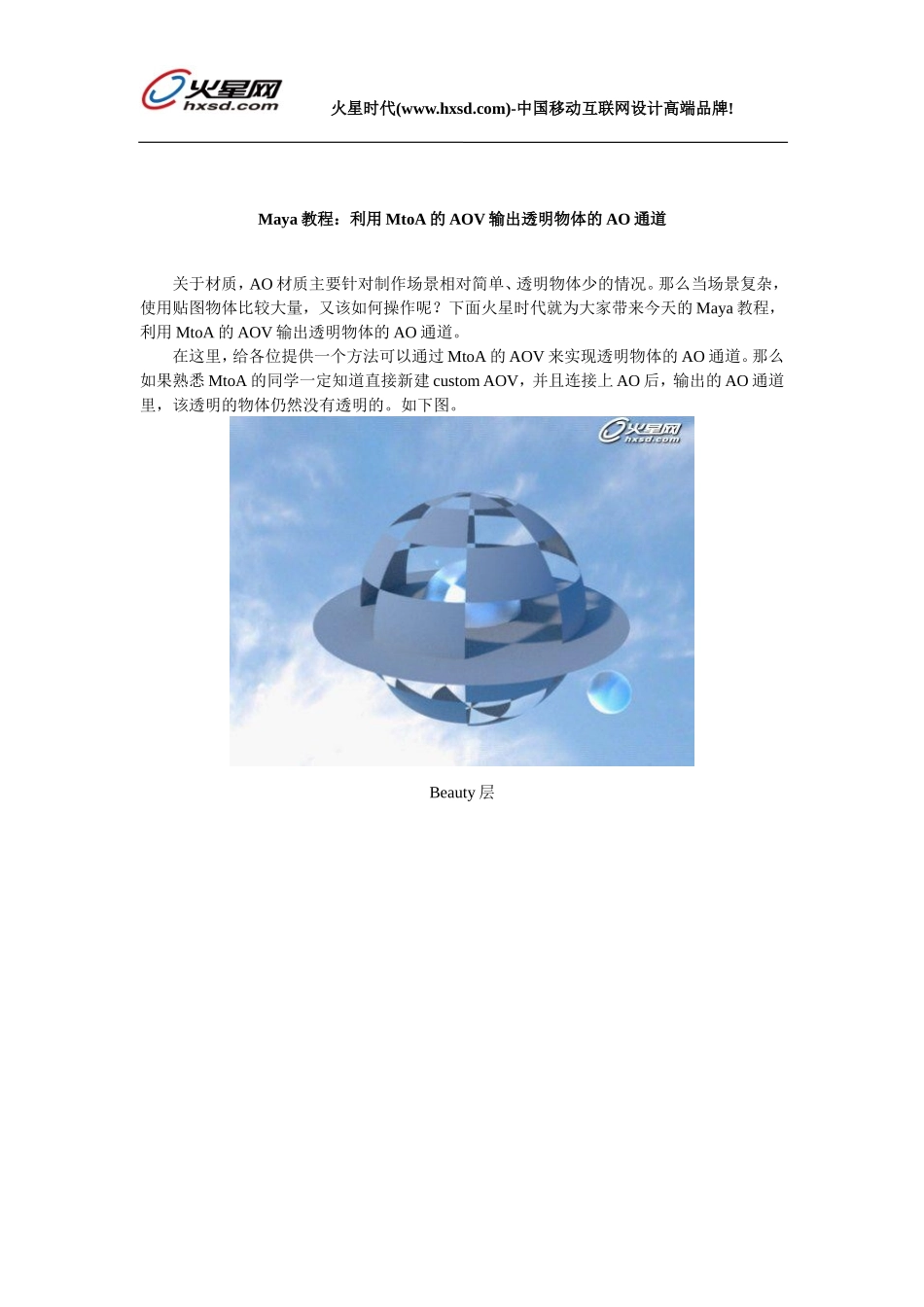

火星时代(www.hxsd.com)-中国移动互联网设计高端品牌!Maya教程：利用MtoA的AOV输出透明物体的AO通道关于材质，AO材质主要针对制作场景相对简单、透明物体少的情况。那么当场景复杂，使用贴图物体比较大量，又该如何操作呢？下面火星时代就为大家带来今天的Maya教程，利用MtoA的AOV输出透明物体的AO通道。在这里，给各位提供一个方法可以通过MtoA的AOV来实现透明物体的AO通道。那么如果熟悉MtoA的同学一定知道直接新建customAOV，并且连接上AO后，输出的AO通道里，该透明的物体仍然没有透明的。如下图。Beauty层火星时代(www.hxsd.com)-中国移动互联网设计高端品牌!直接AOV连接AO材质，输出的AO层OK，如果是这样，那么我们要怎么去利用AOV来输出透明的AO通道呢？这里，要先清楚Arnold本身是支持透明物体输出正确的diffuse这些固有AOV通道的，前提是你勾选了“EnableAOVVompositon”（Mtoa1.0之前的版本需要勾选，1.0开始已经自动集成了，不再需要自己去勾选）以及你是用的是aiStendard材质，输出的AOV的data格式是rgb而不是rgba。像这个测试场景，勾选后输出diffuse的通道的话，就是这样的：那么既然aiStendard材质可以实现这个功能，那么我们是否可以借助aiStendard材质这火星时代(www.hxsd.com)-中国移动互联网设计高端品牌!个特性，把diffuse这个着色信息变成AO的着色效果呢？答案是可以的。有用过Mentalray的同学都知道MR里做AO效果你需要一个maya的surface材质，连接一个AO贴图来做。这里的思路是一样的。那么aiStendard如何变成一个surface材质呢？有同学会说用mattecolor，但是mattecolor不能输出为AOV，所以不行。个人认为可行的方法就是把Emission的scale开为1。如下图：当然，这样子，周围物体是会受影响的，因为毕竟是自发光的，但是在这里是可以忽略的，为什么可以忽略我后面会讲。那么至此，我们就得到了一个想要的surfaceshader了，接下来的就很简单了，只需要把AO材质连接到emission的color上，来看看效果：火星时代(www.hxsd.com)-中国移动互联网设计高端品牌!那么，我们现在把这个连好的aiStendard材质连接到一个新建的customAOV上，这还没完，我前面提到了我们必须使用aiStendard自己提供的AOV类型，那么我们连接的是emission，所以在这个连好的aiStendard材质的AOVName面板里，把Emission通道的名字选为创建的customAOV通道的名字。然后在Maya要做的事情就完成了，输出的图像如下：Maya的节点图如下：火星时代(www.hxsd.com)-中国移动互联网设计高端品牌!火星时代(www.hxsd.com)-中国移动互联网设计高端品牌!看完输出的AO图，你们会揍我一顿说着哪里正确了！（打我别打脸，谢谢～）但是我想说AO的信息是正确无误了，那哪里不对？首先是图像没有把背景该镂空的黑色镂空，为毛？因为没有alpha通道，所以我们在到后期软件合成的时候，就需要先把beauty层的alpha通道提取去出来给这个AO通道。本人使用的是Nuke，我利用shuffle把beauty层的alpha通道转化为rgb信息，和这个AO通道先multiply一次，利用alpha的黑色区域把AO层里不需要的区域遮盖掉，并且把alpha通道拷贝给AO层，premult一次，得到一个我们需要用的AO层，如下：Nuke的节点图如下：火星时代(www.hxsd.com)-中国移动互联网设计高端品牌!看到这一步，各位知道为什么我之前说emission对周围有影响也没关系了吧？作为AOV后，覆盖的是整个图像，那么就等于整个都是白板图像了，不存在光阴影响了。到此，就可以继续你的合成工作了！需要注意的是在合成过程中有可能会出现少许的白边情况，收边一下就可以了～最后一张是利用AOV输出的AO层，另一张是手动给材质的AO层。AO的信息是一样的。火星时代(www.hxsd.com)-中国移动互联网设计高端品牌!希望这个方法可以提高各位的工作效率！以上就是今天的Maya教程，利用MtoA的AOV输出透明物体的AO通道。更多资讯，欢迎登陆火星时代官网。更多Maya视频教程http://v.hxsd.com/
