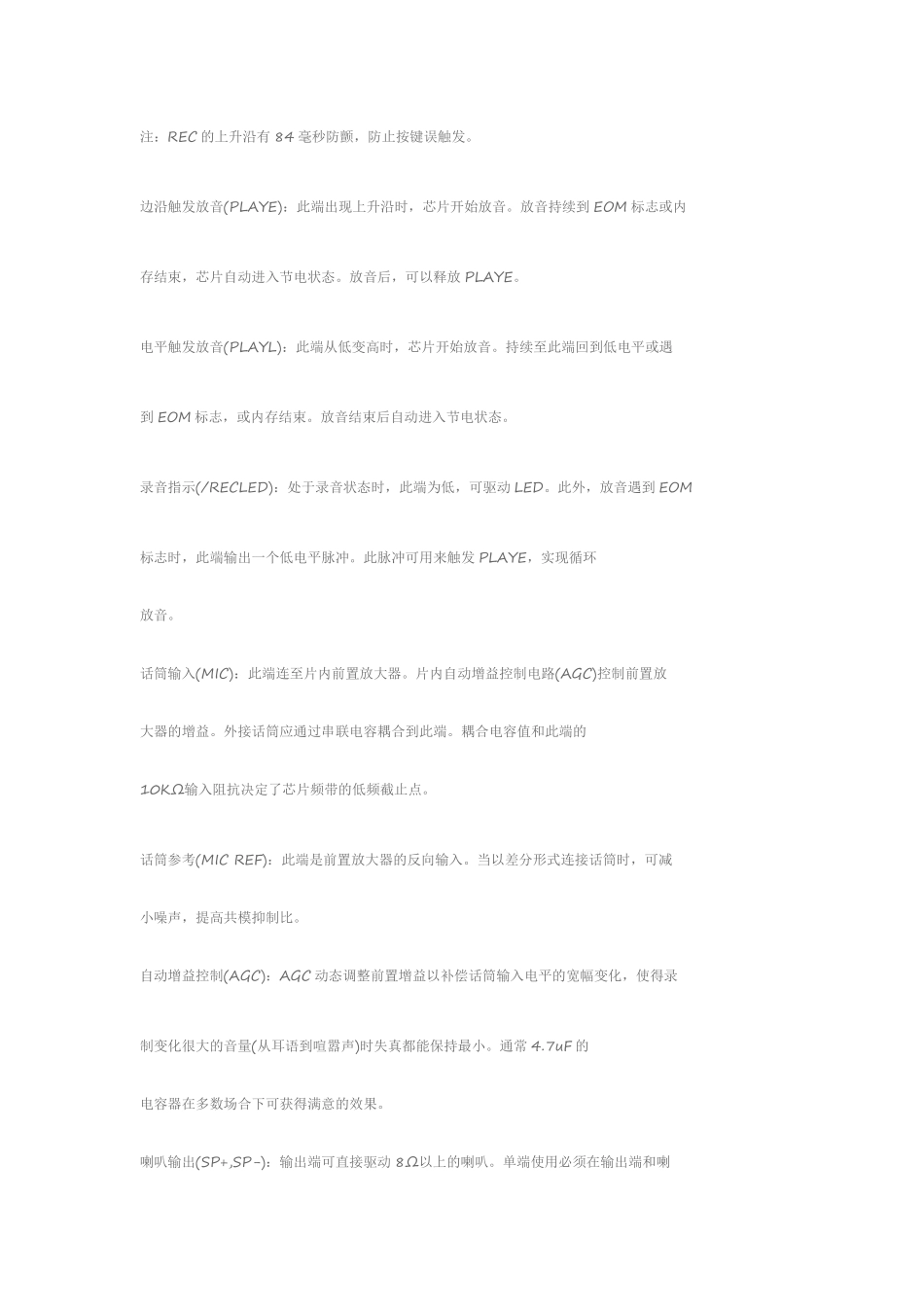

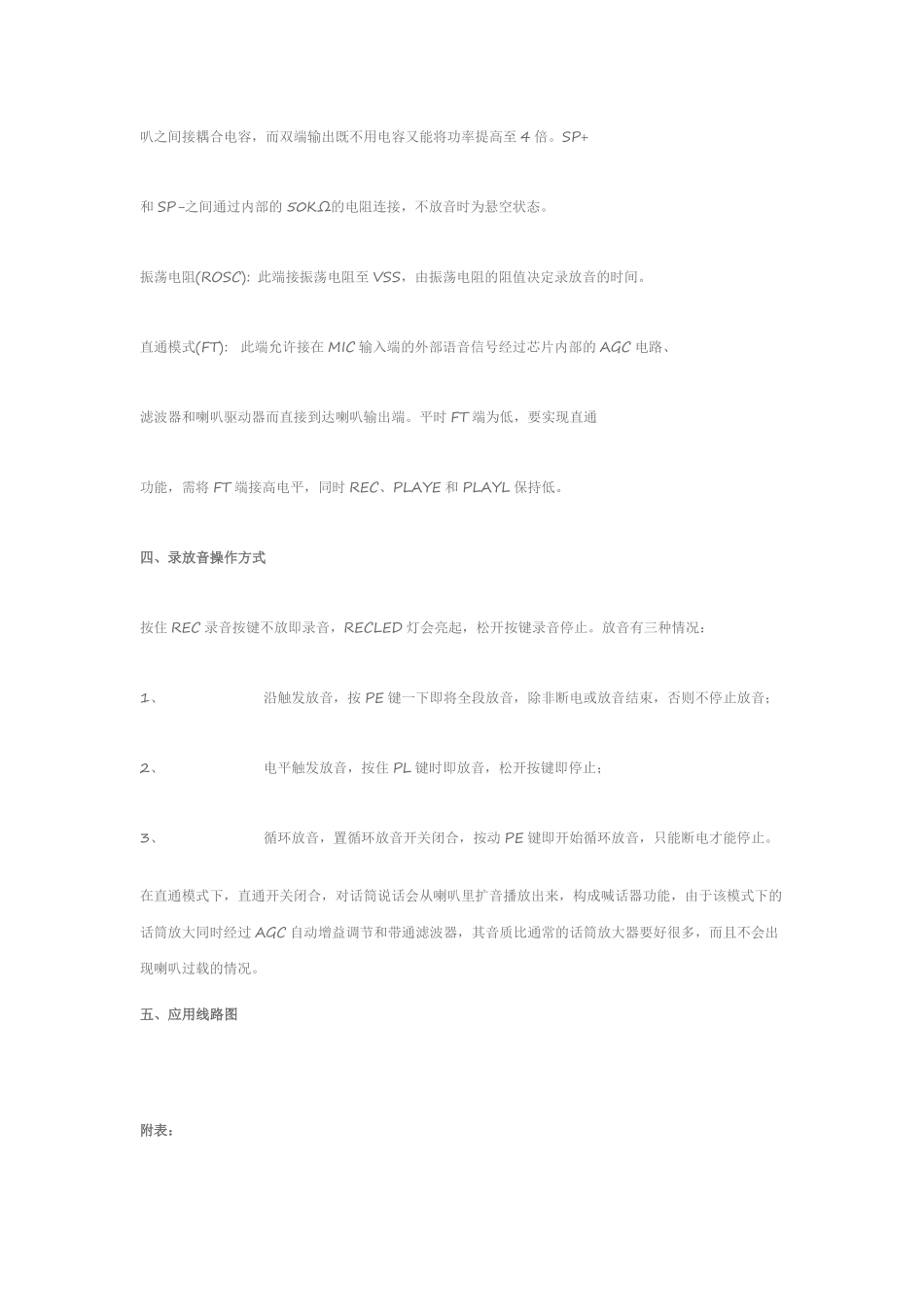

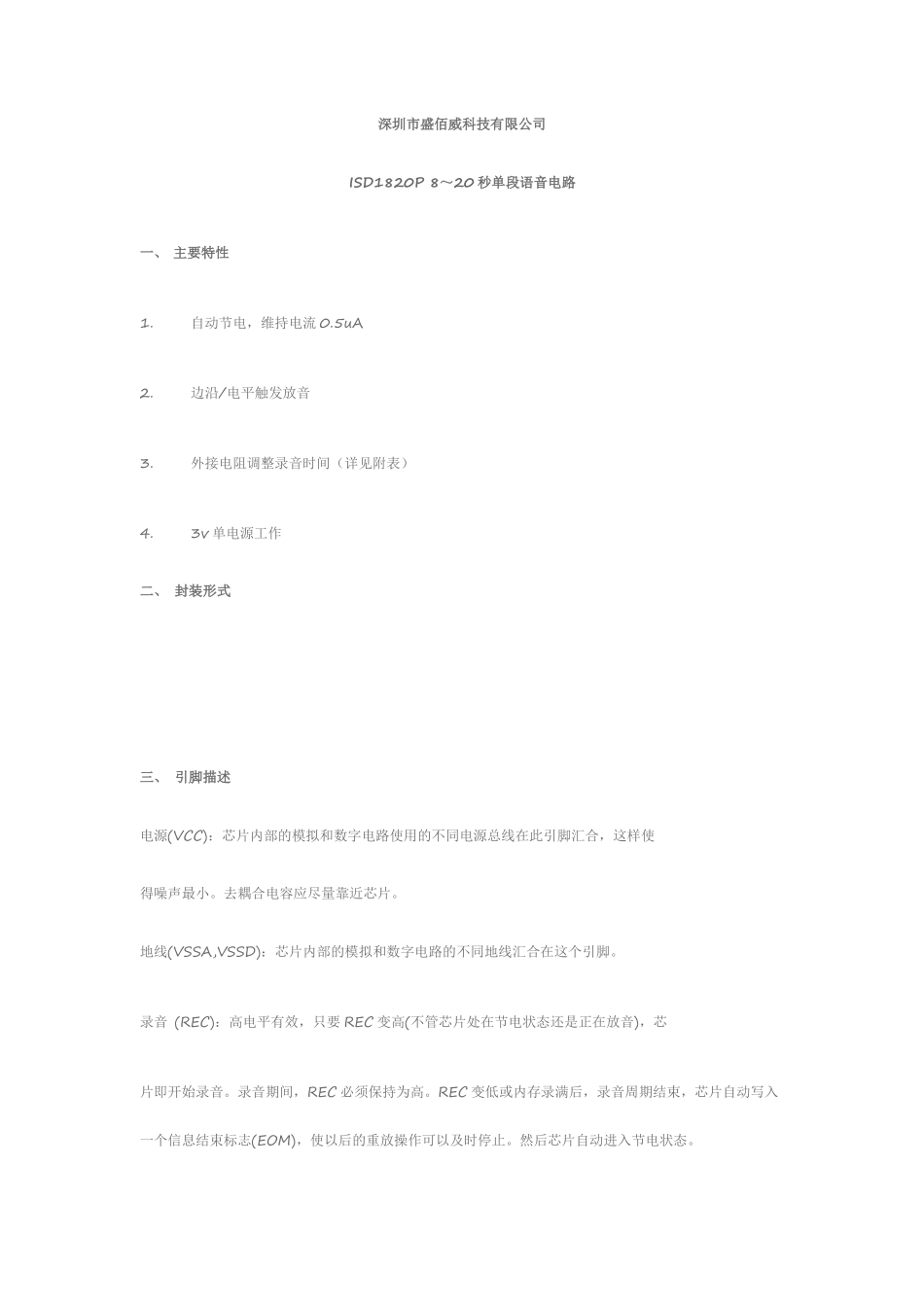

深圳市盛佰威科技有限公司ISD1820P8～20秒单段语音电路一、主要特性1.自动节电，维持电流0.5uA2.边沿/电平触发放音3.外接电阻调整录音时间（详见附表）4.3v单电源工作二、封装形式三、引脚描述电源(VCC)：芯片内部的模拟和数字电路使用的不同电源总线在此引脚汇合，这样使得噪声最小。去耦合电容应尽量靠近芯片。地线(VSSA,VSSD)：芯片内部的模拟和数字电路的不同地线汇合在这个引脚。录音(REC)：高电平有效，只要REC变高(不管芯片处在节电状态还是正在放音)，芯片即开始录音。录音期间，REC必须保持为高。REC变低或内存录满后，录音周期结束，芯片自动写入一个信息结束标志(EOM)，使以后的重放操作可以及时停止。然后芯片自动进入节电状态。注：REC的上升沿有84毫秒防颤，防止按键误触发。边沿触发放音(PLAYE)：此端出现上升沿时，芯片开始放音。放音持续到EOM标志或内存结束，芯片自动进入节电状态。放音后，可以释放PLAYE。电平触发放音(PLAYL)：此端从低变高时，芯片开始放音。持续至此端回到低电平或遇到EOM标志，或内存结束。放音结束后自动进入节电状态。录音指示(/RECLED)：处于录音状态时，此端为低，可驱动LED。此外，放音遇到EOM标志时，此端输出一个低电平脉冲。此脉冲可用来触发PLAYE，实现循环放音。话筒输入(MIC)：此端连至片内前置放大器。片内自动增益控制电路(AGC)控制前置放大器的增益。外接话筒应通过串联电容耦合到此端。耦合电容值和此端的10KΩ输入阻抗决定了芯片频带的低频截止点。话筒参考(MICREF)：此端是前置放大器的反向输入。当以差分形式连接话筒时，可减小噪声，提高共模抑制比。自动增益控制(AGC)：AGC动态调整前置增益以补偿话筒输入电平的宽幅变化，使得录制变化很大的音量(从耳语到喧嚣声)时失真都能保持最小。通常4.7uF的电容器在多数场合下可获得满意的效果。喇叭输出(SP+,SP-)：输出端可直接驱动8Ω以上的喇叭。单端使用必须在输出端和喇叭之间接耦合电容，而双端输出既不用电容又能将功率提高至4倍。SP+和SP-之间通过内部的50KΩ的电阻连接，不放音时为悬空状态。振荡电阻(ROSC):此端接振荡电阻至VSS，由振荡电阻的阻值决定录放音的时间。直通模式(FT):此端允许接在MIC输入端的外部语音信号经过芯片内部的AGC电路、滤波器和喇叭驱动器而直接到达喇叭输出端。平时FT端为低，要实现直通功能，需将FT端接高电平，同时REC、PLAYE和PLAYL保持低。四、录放音操作方式按住REC录音按键不放即录音，RECLED灯会亮起，松开按键录音停止。放音有三种情况：1、沿触发放音，按PE键一下即将全段放音，除非断电或放音结束，否则不停止放音；2、电平触发放音，按住PL键时即放音，松开按键即停止；3、循环放音，置循环放音开关闭合，按动PE键即开始循环放音，只能断电才能停止。在直通模式下，直通开关闭合，对话筒说话会从喇叭里扩音播放出来，构成喊话器功能，由于该模式下的话筒放大同时经过AGC自动增益调节和带通滤波器，其音质比通常的话筒放大器要好很多，而且不会出现喇叭过载的情况。五、应用线路图附表：ROSC录放时间采样频率典型带宽80kΩ8秒8.0KHZ3.4KHZ100kΩ10秒6.4KHZ2.6KHZ120kΩ12秒5.3KHZ2.3KHZ160kΩ16秒4.0KHZ1.7KHZ200kΩ20秒3.2KHZ1.3KHZ
