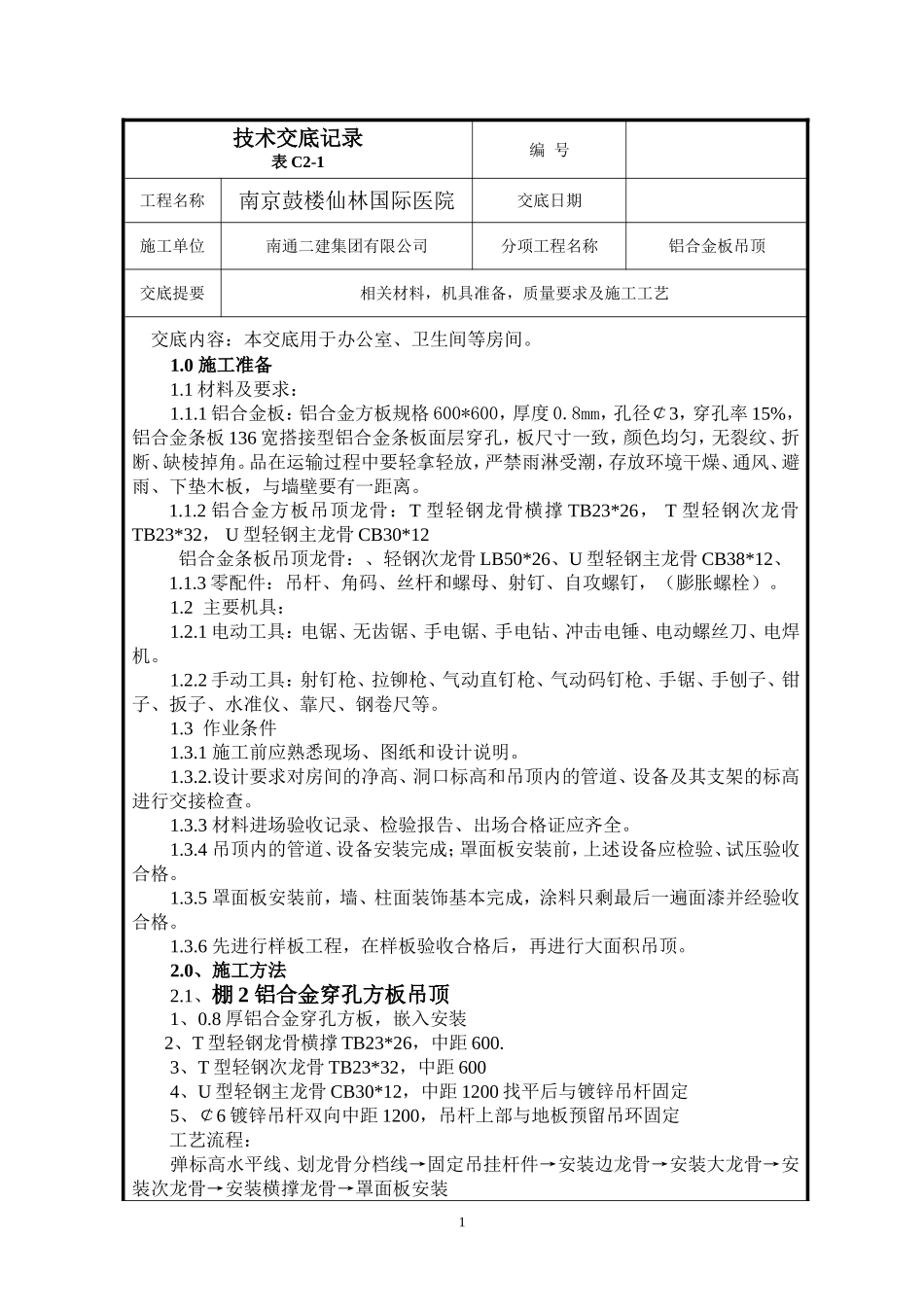

技术交底记录表C2-1编号工程名称南京鼓楼仙林国际医院交底日期施工单位南通二建集团有限公司分项工程名称铝合金板吊顶交底提要相关材料，机具准备，质量要求及施工工艺交底内容：本交底用于办公室、卫生间等房间。1.0施工准备1.1材料及要求：1.1.1铝合金板：铝合金方板规格600*600，厚度0.8mm，孔径￠3，穿孔率15%，铝合金条板136宽搭接型铝合金条板面层穿孔，板尺寸一致，颜色均匀，无裂纹、折断、缺棱掉角。品在运输过程中要轻拿轻放，严禁雨淋受潮，存放环境干燥、通风、避雨、下垫木板，与墙壁要有一距离。1.1.2铝合金方板吊顶龙骨：T型轻钢龙骨横撑TB23*26，T型轻钢次龙骨TB23*32，U型轻钢主龙骨CB30*12铝合金条板吊顶龙骨：、轻钢次龙骨LB50*26、U型轻钢主龙骨CB38*12、1.1.3零配件：吊杆、角码、丝杆和螺母、射钉、自攻螺钉，（膨胀螺栓）。1.2主要机具：1.2.1电动工具：电锯、无齿锯、手电锯、手电钻、冲击电锤、电动螺丝刀、电焊机。1.2.2手动工具：射钉枪、拉铆枪、气动直钉枪、气动码钉枪、手锯、手刨子、钳子、扳子、水准仪、靠尺、钢卷尺等。1.3作业条件1.3.1施工前应熟悉现场、图纸和设计说明。1.3.2.设计要求对房间的净高、洞口标高和吊顶内的管道、设备及其支架的标高进行交接检查。1.3.3材料进场验收记录、检验报告、出场合格证应齐全。1.3.4吊顶内的管道、设备安装完成；罩面板安装前，上述设备应检验、试压验收合格。1.3.5罩面板安装前，墙、柱面装饰基本完成，涂料只剩最后一遍面漆并经验收合格。1.3.6先进行样板工程，在样板验收合格后，再进行大面积吊顶。2.0、施工方法2.1、棚2铝合金穿孔方板吊顶1、0.8厚铝合金穿孔方板，嵌入安装2、T型轻钢龙骨横撑TB23*26，中距600.3、T型轻钢次龙骨TB23*32，中距6004、U型轻钢主龙骨CB30*12，中距1200找平后与镀锌吊杆固定5、￠6镀锌吊杆双向中距1200，吊杆上部与地板预留吊环固定工艺流程：弹标高水平线、划龙骨分档线→固定吊挂杆件→安装边龙骨→安装大龙骨→安装次龙骨→安装横撑龙骨→罩面板安装1技术交底记录表C2-1编号工程名称南京鼓楼仙林国际医院交底日期施工单位南通二建集团有限公司分项工程名称铝合金板吊顶交底提要相关材料，机具准备，质量要求及施工工艺弹吊顶水平线，划龙骨分档线用水准仪在房间内每个墙（柱）角上抄出水平点（若墙体较长，中间也应当抄几个点），弹出水准线（水准线以楼层500mm为准），从水准线量至吊顶设计高度，用粉线沿墙（柱）弹出水准线，即为吊顶次龙骨的下皮线。同时在混凝土顶板弹出主龙骨和吊杆的位置。主龙骨平行房间长向布置，从中心向两边分。固定吊挂杆件采用膨胀螺栓固定吊挂杆件，用冲击电锤打孔，孔径应稍大于膨胀螺栓的直径。如果吊杆长度大于1000mm，设置反向支撑。吊挂杆件应通直并有足够的承载能力。吊杆距主龙骨端部距离不得超过300mm，超过300㎜的要增加吊杆。灯具、风口及检修口等应设附加吊杆。大于3Kg的重型灯具、电扇及其他重型设备严禁安装在吊顶工程的龙骨上，应另设吊挂件与结构连接。安装主龙骨主龙骨应吊挂在吊杆上，主龙骨采用U型轻钢龙骨CB30*12，间距1200mm。主龙骨应起拱，起拱高度为房间短向跨度的1/500。主龙骨的悬臂段不应大于300mm，否则应增加吊杆。主龙骨的接头应采取对接，相邻龙骨的对接接头要相互错开。主龙骨挂好后应调平。安装边龙骨边龙骨的安装应按设计要求弹线，沿墙（或柱）上的水平龙骨线把L形镀锌轻钢条用射钉固定在二次结构墙上，对于剪力墙和柱子的地方，采用塑料胀栓固定，射钉间距600㎜。安装次龙骨次龙骨应紧贴主龙骨安装。次龙骨采用T型轻钢龙骨TB23*32，间距600mm。用T形镀锌铁片连接件把次龙骨固定在主龙骨上时，次龙骨的两端应搭在L形边龙骨的水平翼缘上。在通风、水电等洞口周围应根据设计要求设附加龙骨，附加龙骨的连接件用拉铆钉铆固。灯具、风口及检修口等应附加吊杆和补强龙骨。横撑龙骨安装：横撑龙骨与次龙骨型号一样，采用T型轻钢龙骨TB23*32，间距600mm，安装时，将截取好的横撑龙骨的端头插入支托，扣在次龙骨上，并用钳子将挂搭弯入次龙骨内，组装好的次龙骨和横撑龙骨在一条线上。面板安装饰面板应在自由...
