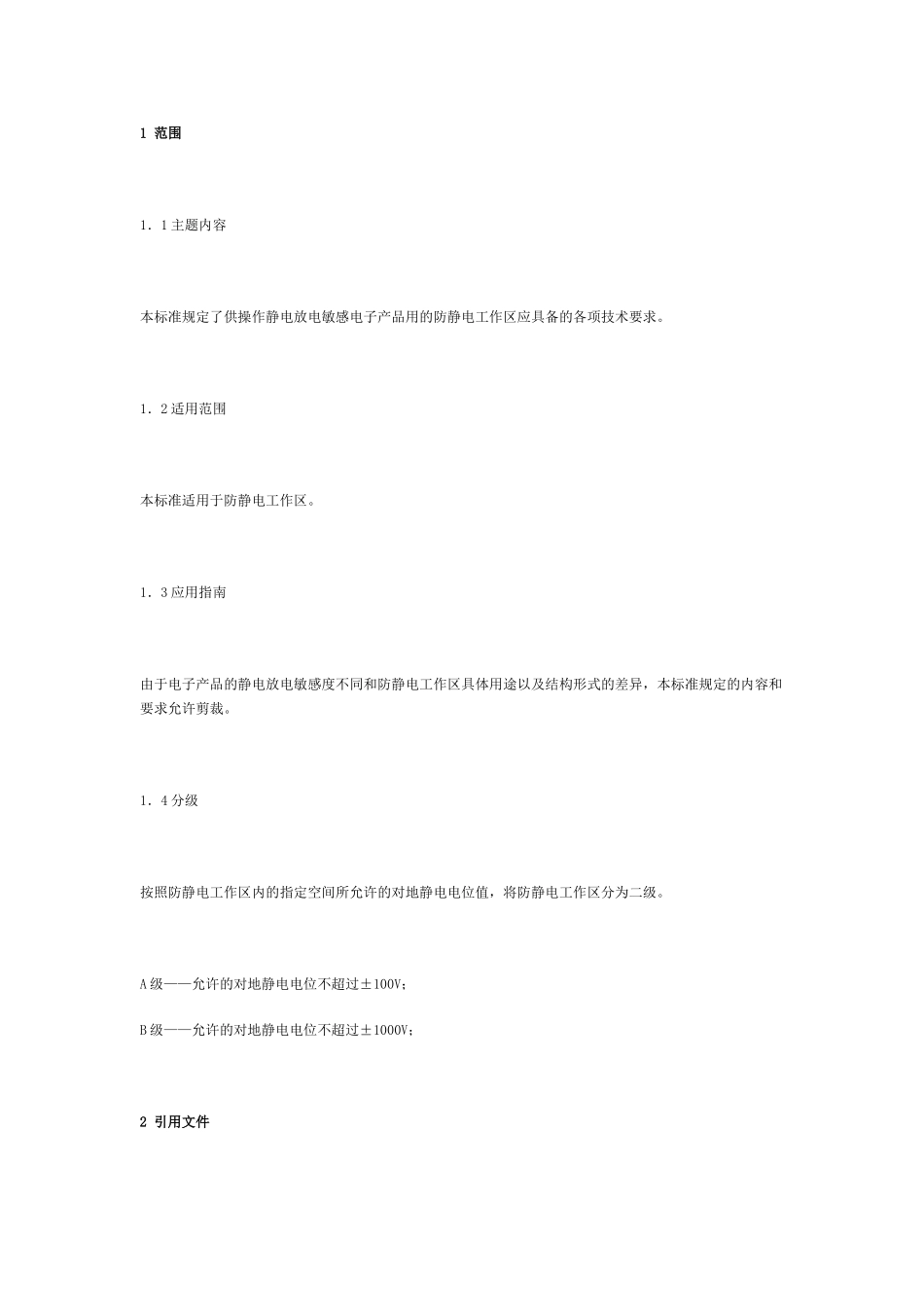

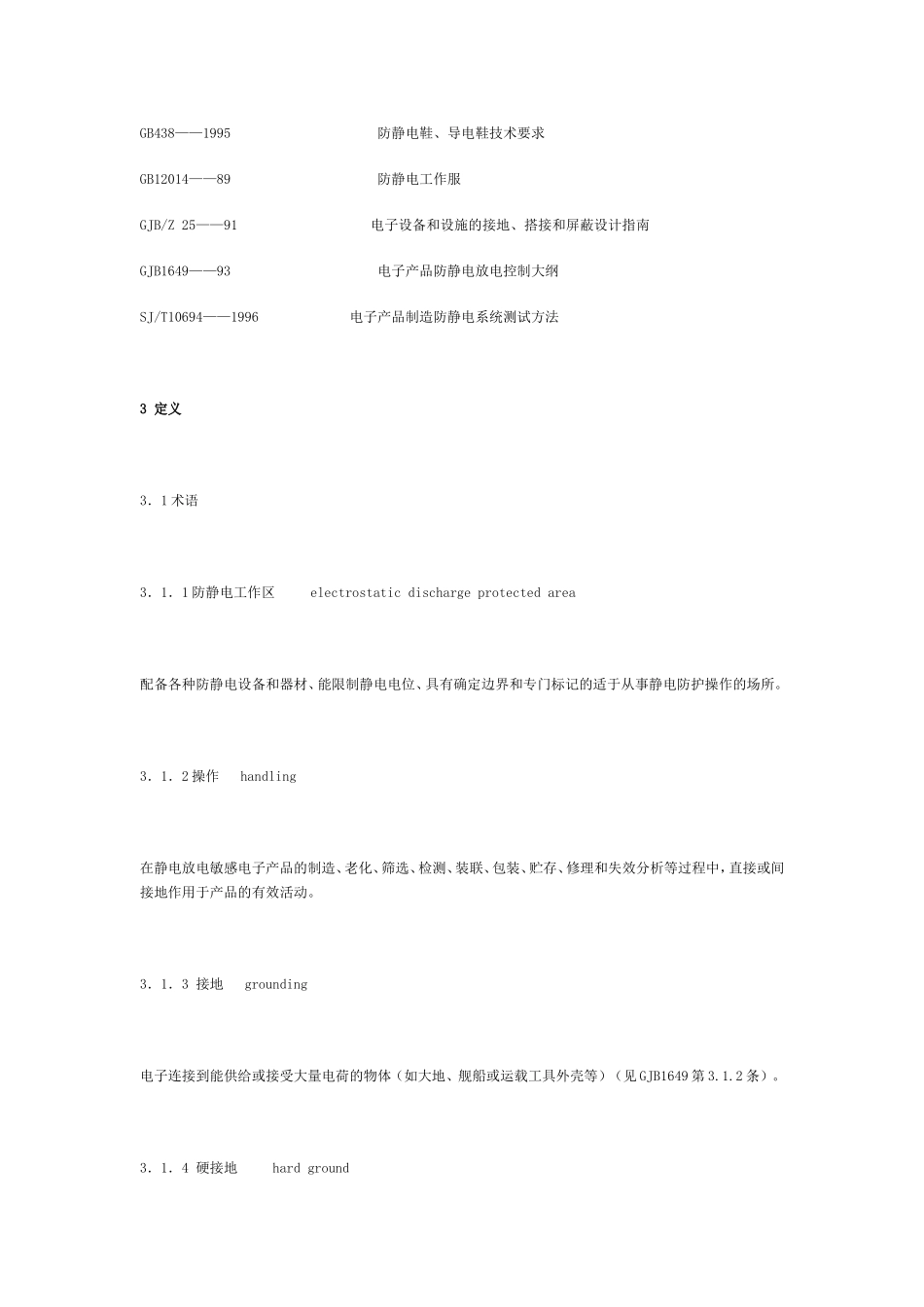

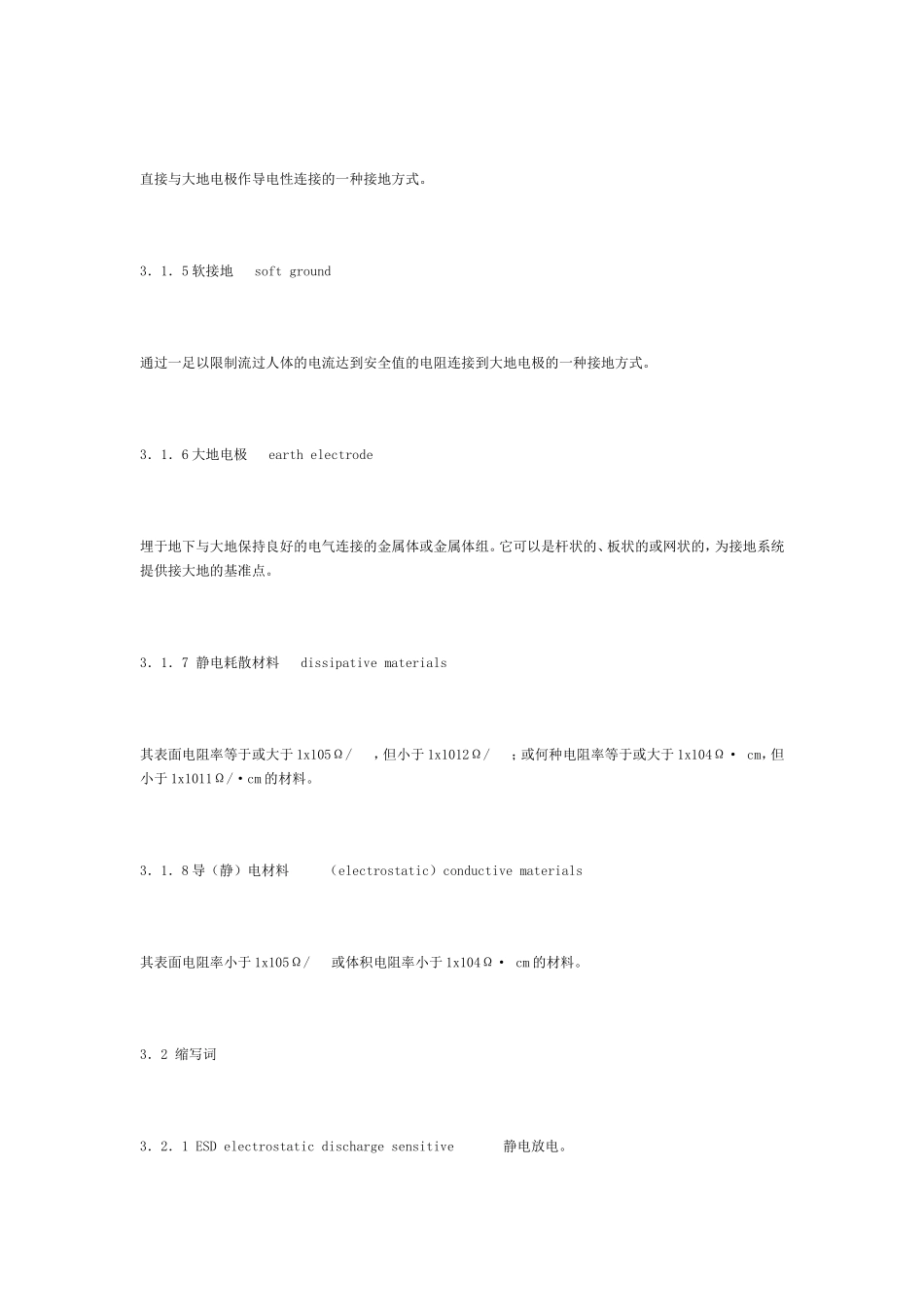

1范围1．1主题内容本标准规定了供操作静电放电敏感电子产品用的防静电工作区应具备的各项技术要求。1．2适用范围本标准适用于防静电工作区。1．3应用指南由于电子产品的静电放电敏感度不同和防静电工作区具体用途以及结构形式的差异，本标准规定的内容和要求允许剪裁。1．4分级按照防静电工作区内的指定空间所允许的对地静电电位值，将防静电工作区分为二级。A级——允许的对地静电电位不超过±100V；B级——允许的对地静电电位不超过±1000V；2引用文件GB438——1995防静电鞋、导电鞋技术要求GB12014——89防静电工作服GJB/Z25——91电子设备和设施的接地、搭接和屏蔽设计指南GJB1649——93电子产品防静电放电控制大纲SJ/T10694——1996电子产品制造防静电系统测试方法3定义3．1术语3．1．1防静电工作区electrostaticdischargeprotectedarea配备各种防静电设备和器材、能限制静电电位、具有确定边界和专门标记的适于从事静电防护操作的场所。3．1．2操作handling在静电放电敏感电子产品的制造、老化、筛选、检测、装联、包装、贮存、修理和失效分析等过程中，直接或间接地作用于产品的有效活动。3．1．3接地grounding电子连接到能供给或接受大量电荷的物体（如大地、舰船或运载工具外壳等）（见GJB1649第3.1.2条）。3．1．4硬接地hardground直接与大地电极作导电性连接的一种接地方式。3．1．5软接地softground通过一足以限制流过人体的电流达到安全值的电阻连接到大地电极的一种接地方式。3．1．6大地电极earthelectrode埋于地下与大地保持良好的电气连接的金属体或金属体组。它可以是杆状的、板状的或网状的，为接地系统提供接大地的基准点。3．1．7静电耗散材料dissipativematerials其表面电阻率等于或大于1x105Ω/，但小于1x1012Ω/；或何种电阻率等于或大于1x104Ω·cm，但小于1x1011Ω/·cm的材料。3．1．8导（静）电材料（electrostatic）conductivematerials其表面电阻率小于1x105Ω/或体积电阻率小于1x104Ω·cm的材料。3．2缩写词3．2．1ESDelectrostaticdischargesensitive静电放电。3．2．2ESDSelectrostaticdischargesensitive静电放电敏感（的）。3．2．3EPAelectrostaticdischargeprotectedarea防静电工作区。3．2．4EBPearthbondingpoint接地连接点。4一般要求4．1静电放电敏感符号静电放电敏感符号的式样、颜色和尺寸以及其简化符号式样，应符合GJB1469附录C（补充件）的规定。4．2EPA标记符号EPA标记符号式样如图1所示，其最小尺寸为300mm×150mm。标记颜色一般采用黄底黑色，应避免使用红色。在图中*处应标出级别代码（A或B）。4．3接地连接点符号EPA内的接地连接点符号式样如图2所示，其尺寸的大小应能够在普通照明条件下用肉眼清楚辨认。标记颜色一般采用黄底黑色，应避免使用红色。5详细要求5．1静电电位如无另外规定，EPA内的静电电位应满足下列要求，即在任何情况下，在EPA内贮存，使用或接受加工的未带ESD外防护的ESDS产品周围300mm空间之内任一物体的静电电位不得超过该级EPA允许的对地静电电位值。使用准确度优于±10%的非接触式静电伏特计进行测量。5．2构造形式EPA的构造形式因其具体用途而定。可以是下述场所之一或其组合：a.一个操作工作台；b.一个库房；c.一个加工操作间；d.一个工作机房；e.一个活动的或固定的工作站；f.一个维修工作现场。无论属于哪一种构造形式，它都必须是一个具有明确划定边界（例如，在一宽大的厂房内可使用宽度为50mm的黄色警示标志线，将防静电工作区划定）的场所，并具有为完成其功能所必需的仪器、设备和器材。5．3标记5．3．1EPA专用标记应在EPA入口处附近的明显位置（例如门的上方或门对面的壁上）贴有符合4.2条规定的标记，标记的尺寸大小与EPA的规模相称。5．3．2接地标记在EPA内设置的供接地用的连接点，并没有做处第4.3条规定的标记。5．3．3ESDS产品标记在EPA内接受加工、装联或在EPA内进行包装、贮存的ESDS产品，在产品和内包装上应标志符合第4.1条或相应的产品规范规定的静电放电敏感符号标记。5.4气候与环境条件5.4.1温度EPA内应装设有温度调节装置,以维持其室温在15~35℃的范围内.采用准确度优于±0.5℃的...
