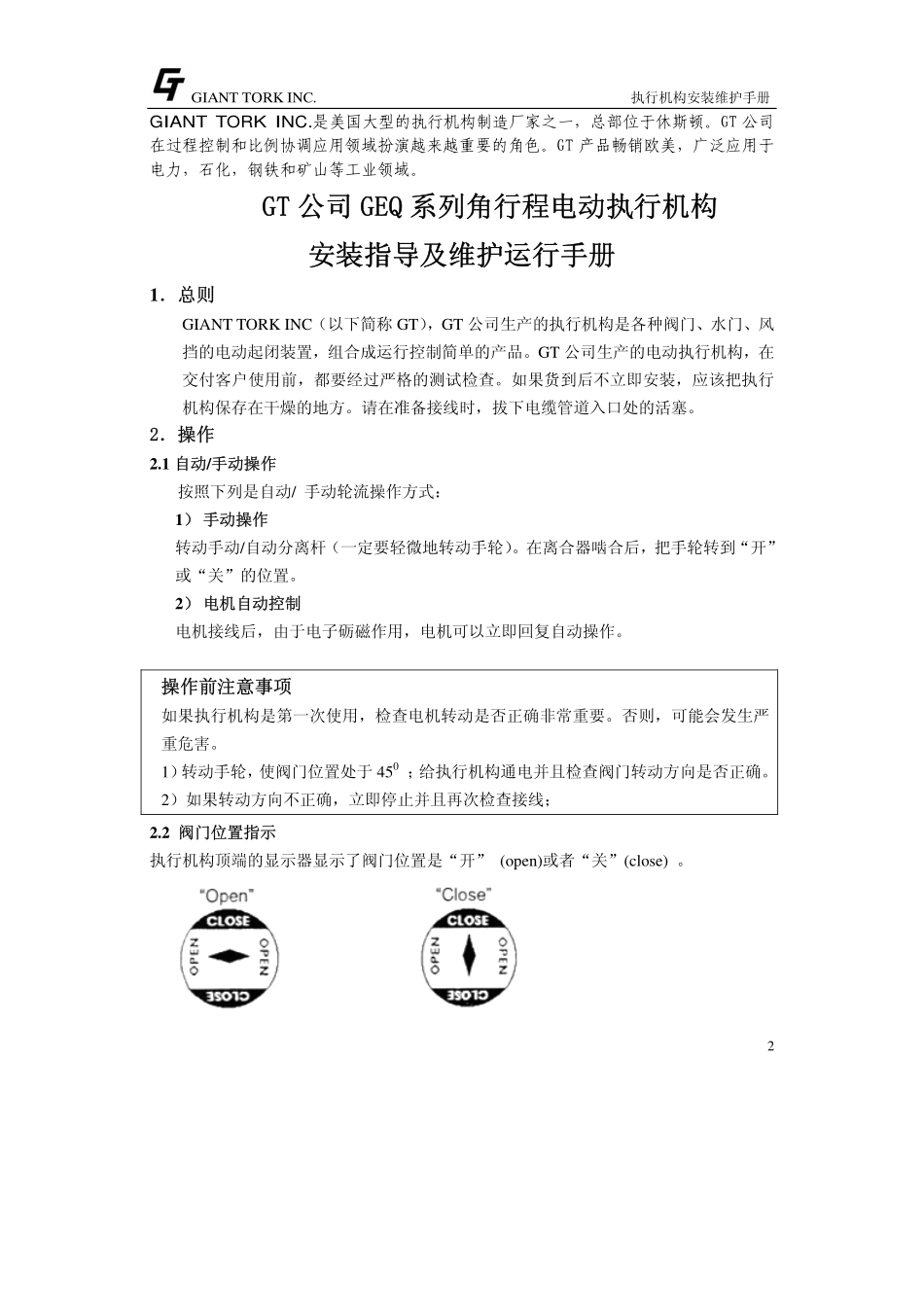

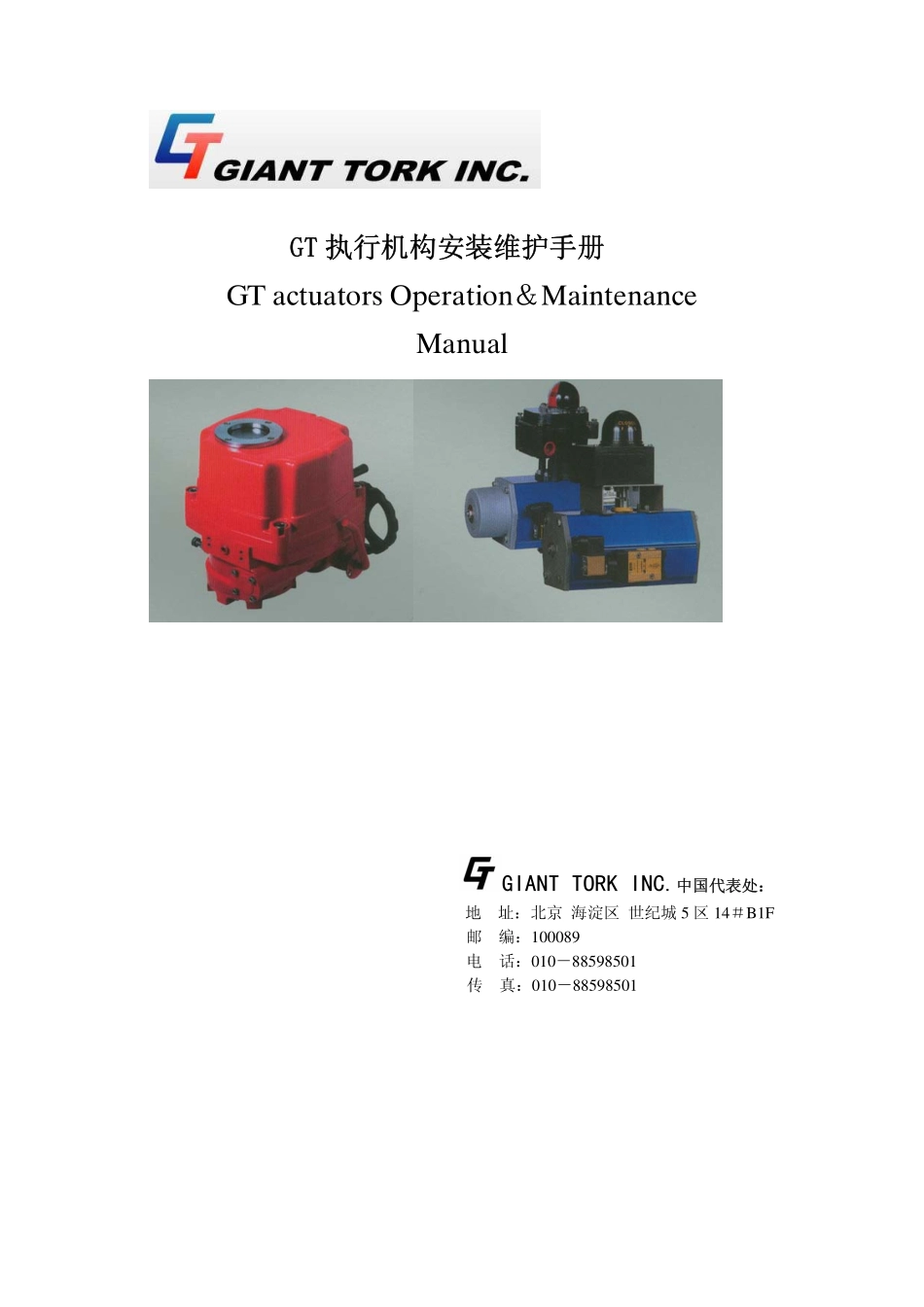

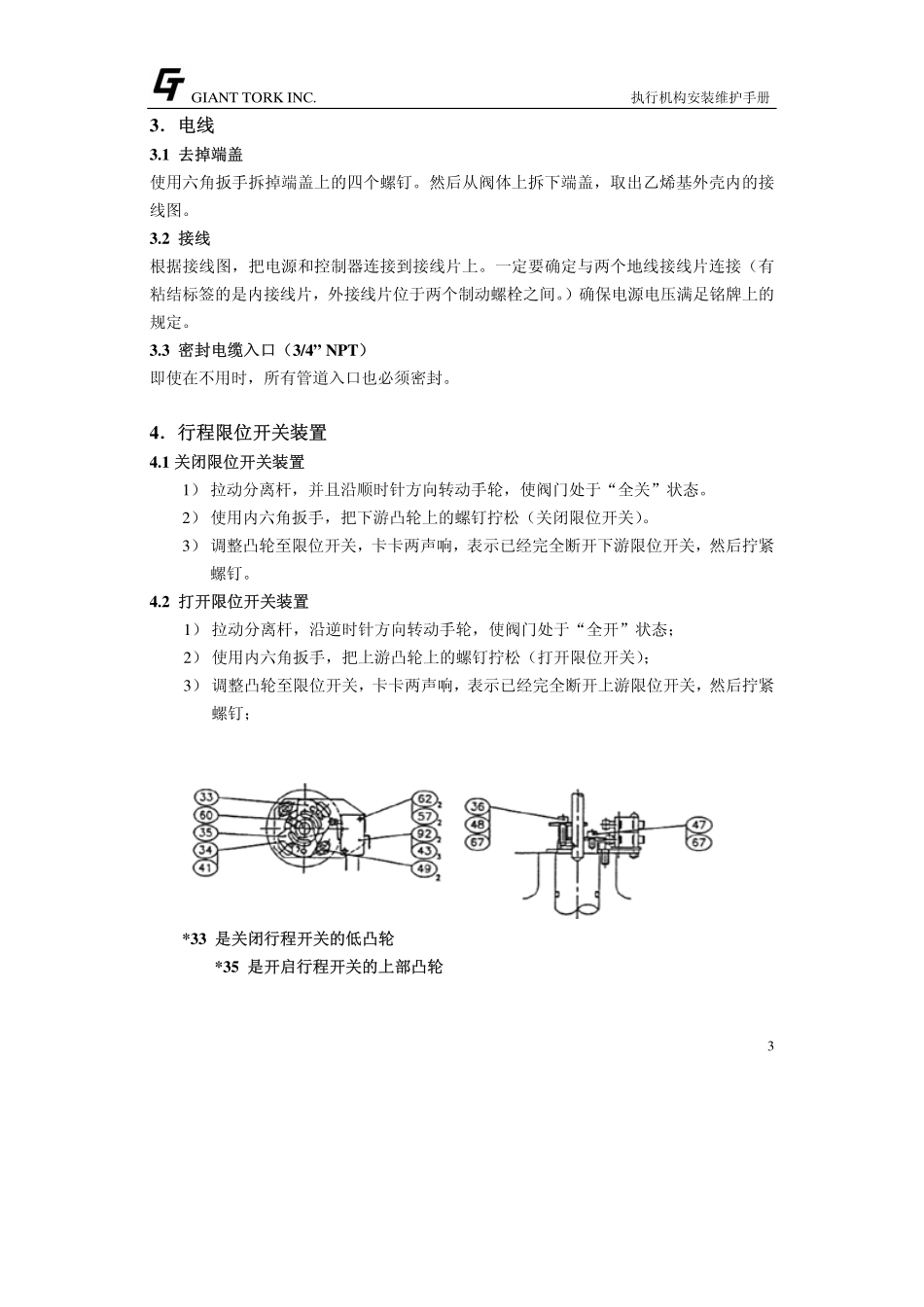

GT执行机构安装维护手册GTactuatorsOperation＆MaintenanceManualGIANTTORKINC.中国代表处：地址：北京海淀区世纪城5区14＃B1F邮编：100089电话：010－88598501传真：010－88598501GIANTTORKINC.执行机构安装维护手册2GIANTTORKINC.是美国大型的执行机构制造厂家之一，总部位于休斯顿。GT公司在过程控制和比例协调应用领域扮演越来越重要的角色。GT产品畅销欧美，广泛应用于电力，石化，钢铁和矿山等工业领域。GT公司GEQ系列角行程电动执行机构安装指导及维护运行手册1．总则GIANTTORKINC（以下简称GT），GT公司生产的执行机构是各种阀门、水门、风挡的电动起闭装置，组合成运行控制简单的产品。GT公司生产的电动执行机构，在交付客户使用前，都要经过严格的测试检查。如果货到后不立即安装，应该把执行机构保存在干燥的地方。请在准备接线时，拔下电缆管道入口处的活塞。2．操作2.1自动/手动操作按照下列是自动/手动轮流操作方式：1）手动操作转动手动/自动分离杆（一定要轻微地转动手轮）。在离合器啮合后，把手轮转到“开”或“关”的位置。2）电机自动控制电机接线后，由于电子砺磁作用，电机可以立即回复自动操作。操作前注意事项如果执行机构是第一次使用，检查电机转动是否正确非常重要。否则，可能会发生严重危害。1）转动手轮，使阀门位置处于450；给执行机构通电并且检查阀门转动方向是否正确。2）如果转动方向不正确，立即停止并且再次检查接线；2.2阀门位置指示执行机构顶端的显示器显示了阀门位置是“开”(open)或者“关”(close)。GIANTTORKINC.执行机构安装维护手册33．电线3.1去掉端盖使用六角扳手拆掉端盖上的四个螺钉。然后从阀体上拆下端盖，取出乙烯基外壳内的接线图。3.2接线根据接线图，把电源和控制器连接到接线片上。一定要确定与两个地线接线片连接（有粘结标签的是内接线片，外接线片位于两个制动螺栓之间。）确保电源电压满足铭牌上的规定。3.3密封电缆入口（3/4”NPT）即使在不用时，所有管道入口也必须密封。4．行程限位开关装置4.1关闭限位开关装置1）拉动分离杆，并且沿顺时针方向转动手轮，使阀门处于“全关”状态。2）使用内六角扳手，把下游凸轮上的螺钉拧松（关闭限位开关）。3）调整凸轮至限位开关，卡卡两声响，表示已经完全断开下游限位开关，然后拧紧螺钉。4.2打开限位开关装置1）拉动分离杆，沿逆时针方向转动手轮，使阀门处于“全开”状态；2）使用内六角扳手，把上游凸轮上的螺钉拧松（打开限位开关）；3）调整凸轮至限位开关，卡卡两声响，表示已经完全断开上游限位开关，然后拧紧螺钉；*33是关闭行程开关的低凸轮*35是开启行程开关的上部凸轮GIANTTORKINC.执行机构安装维护手册44.3制动按钮1）对于行程限位两端，在限位跳闸开关上面设置一圈制动螺栓。2）在沿逆时针方向转动制动螺栓两圈之前，接通制动螺栓。4.4开关试验检查完开/关限位开关装置和制动螺栓后，为了检查开/关指示灯，要反复开关阀门多次。5．力矩开关通常来讲，因为执行机构的力矩值是由制造厂规定，所以没有必要重新调整力矩开关。但是，如果必须需要调整力矩开关的情况下，请与GT公司联系。警告：为了保护执行机构和阀门，使用专门测量设备设定力矩开关。如果不经GT公司或其授权的服务中心允许，擅自调整力矩开关，将不提供质保服务。6．连接装置6.1准备驱动套执行机构上装有驱动套，它由4个螺栓固定在中央柱体底部。1）拆卸驱动套使用内六角扳手，从执行机构上拆下驱动套。2）驱动套的机加工调整小孔和键槽的相对位置时，键槽的方向应该和驱动套上的四个螺钉孔之一对准。3）驱动套的重新组装�检查执行机构和阀门是否在同一相关位置状态（开或关），如果不在同一相关位置状态，转动执行机构使其与阀门处于同样的开关状态。�把驱动套上的键槽与阀门轴上或连接器上的键槽对齐。�执行机构可以安装在四个象限之中的任何一个象限内，象限由执行机构上的驱动套位置决定。�把驱动套及4个固定螺栓一起插入中间柱体里面。GIANTTORKINC.执行机构安装维护手册56.2．驱动套和阀杆之间的连接GEQ执行机构基础法兰的机加工符合ISO5211/1标准。阀门&执行机构都能够使用连接器或轭...
