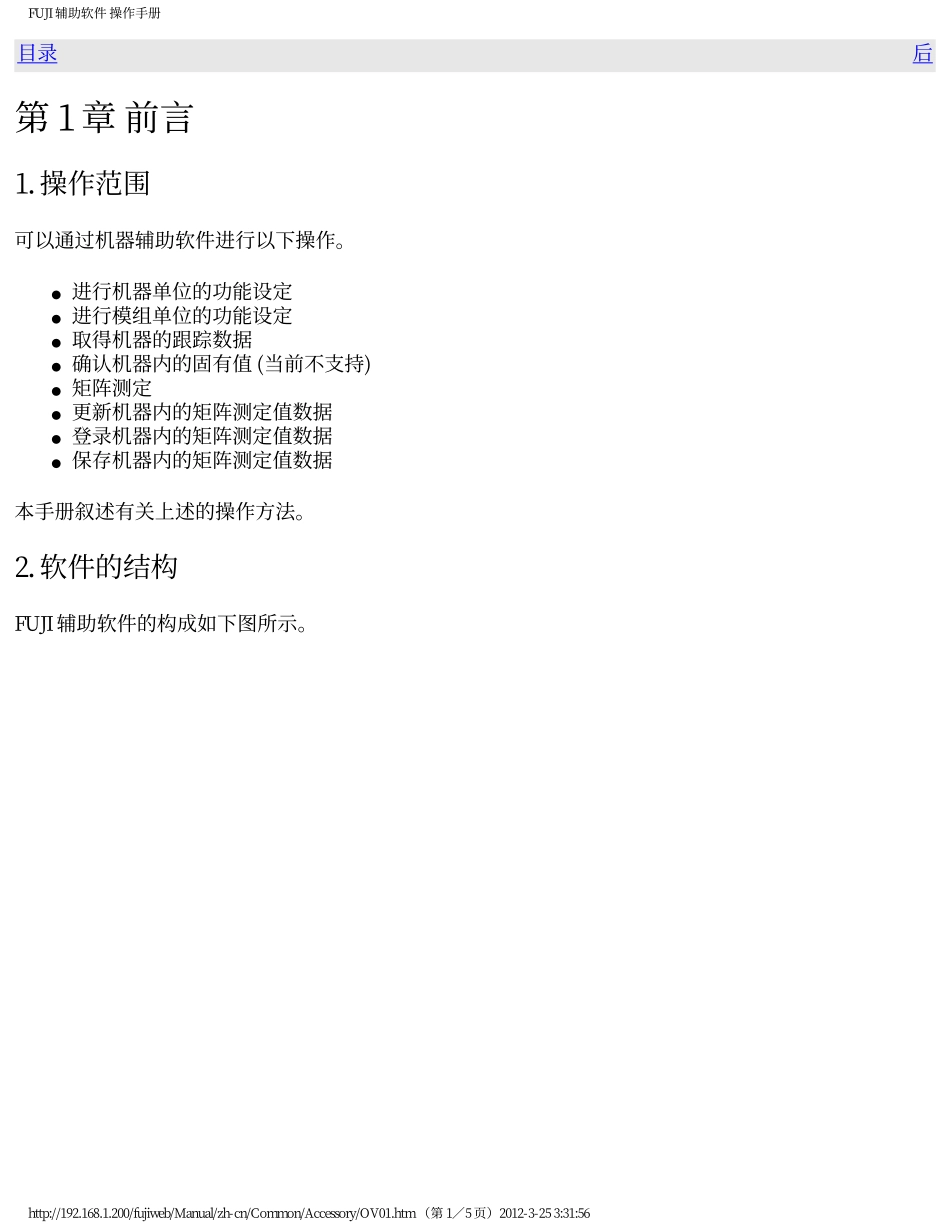

FUJI辅助软件操作手册目录后第1章前言1.操作范围可以通过机器辅助软件进行以下操作。●进行机器单位的功能设定●进行模组单位的功能设定●取得机器的跟踪数据●确认机器内的固有值(当前不支持)●矩阵测定●更新机器内的矩阵测定值数据●登录机器内的矩阵测定值数据●保存机器内的矩阵测定值数据本手册叙述有关上述的操作方法。2.软件的结构FUJI辅助软件的构成如下图所示。http://192.168.1.200/fujiweb/Manual/zh-cn/Common/Accessory/OV01.htm�（第1／5页）2012-3-253:31:56FUJI辅助软件操作手册首页(在线监视器)纵观全线。运转监视器顺序显示各生产线当前的运行进展状态。显示趋势图用图形显示各生产线的运转状态。监视屏幕监视由影像处理错误发生的错误。机器设定启动机器设定软件。自动换线进行有关自动换线功能的显示。※UNLHA(32).DLL是Micco先生的免费软件。3.使用前的注意事项使用前请注意以下几点。●FUJI辅助软件的服务器PC上，必须安装Flexa的最小的软件包。另外，请确认在[FlexaSetup]上已指定了启动用户服务器的PC。●必须在运行辅助软件的操作对象生产线的生产线监视服务器的PC上安装RWBSERVERSERVICE。(详细内容请参照FUJI辅助软件安装手册)●在生产线设定中、请务必确认已经保存了模型标准值。●在本手册中所表示的生产线，是指NXT或者AIM构成的生产线，统计和监视时仅以这两种机器为对象。●请使用InternetExplorer5.5(ServicePack2.0)以上版本的浏览器。http://192.168.1.200/fujiweb/Manual/zh-cn/Common/Accessory/OV01.htm�（第2／5页）2012-3-253:31:56FUJI辅助软件操作手册4.启动FUJI辅助软件在存在FUJI辅助软件的网络环境下，通过InternetExplorer等浏览器，无论从哪一个终端都可以启动FUJI辅助软件。1.启动InternetExplorer首先，请通过桌面上的快捷图标启动InternetExplorer。2.指定辅助软件的地址(URL)在地址栏内输入http://<所安装PC的计算机名>/fujiweb/index.asp，点击[Enter]键。3.显示启动等待画面显示应用程序的启动等待画面。启动准备结束后、自动地转移到[首页]。请稍候。4.显示[首页]http://192.168.1.200/fujiweb/Manual/zh-cn/Common/Accessory/OV01.htm�（第3／5页）2012-3-253:31:56FUJI辅助软件操作手册应用程序的准备结束后，就会显示FUJI辅助软件的首页画面。用户认证功能ON时，为注册画面。OFF时，为在线监视器画面。在注册画面进行取消操作或者关闭画面时，将作为有功能限制的用户进行注册。有关功能限制请参照受到用户认证功能限制的功能。用户认证功能ON时的首页画面用户认证功能OFF时的首页画面http://192.168.1.200/fujiweb/Manual/zh-cn/Common/Accessory/OV01.htm�（第4／5页）2012-3-253:31:56FUJI辅助软件操作手册目录后http://192.168.1.200/fujiweb/Manual/zh-cn/Common/Accessory/OV01.htm�（第5／5页）2012-3-253:31:56FUJI辅助软件操作手册FUJI辅助软件-操作手册-目录第1章前言1操作范围2软件的结构3使用前的注意事项4启动FUJI辅助软件5画面构成要素和基本操作第2章运转监视器1把握全体1.1在运转监视器上显示的项目和含意1.2运转监视器的链接2确认过去的运转状态2.1基本操作2.2如何确认生产块数的进展2.3如何寻找瓶颈2.4如何确认生产计划·进展的比例2.5如何确认料尽停止时间2.6如何确认补件错误和停止状态2.7如何变更基准周期时间2.8如何变更运转率http://192.168.1.200/fujiweb/Manual/zh-cn/Common/Accessory/00ManuAccessoryList.htm（第1／11页）2012-3-253:31:58FUJI辅助软件操作手册2.9如何自定义运转监视器的显示2.10如何复位在运转监视器中显示的项目3编辑生产计划3.1为了把握运转状况该如何设定生产计划3.2根据生产顺序进行换线该如何设定生产计划3.3如何创建生产计划3.4如何选择Job4纵观全线4.1如何显示在线监视器4.2在线监视器上显示的项目和含意4.3故障排除画面显示的项目和含意5.分析影像处理错误5.1如何开始影像处理错误分析5.1.1如何设定始终监视影像处理错误5.1.2取得影像后如何自动停止监视5.1.3如何从料槽一览表选择监视对象料槽5.1.4如何对模组内的所有料槽进行相同设定5.2如何确认影像处理错...
