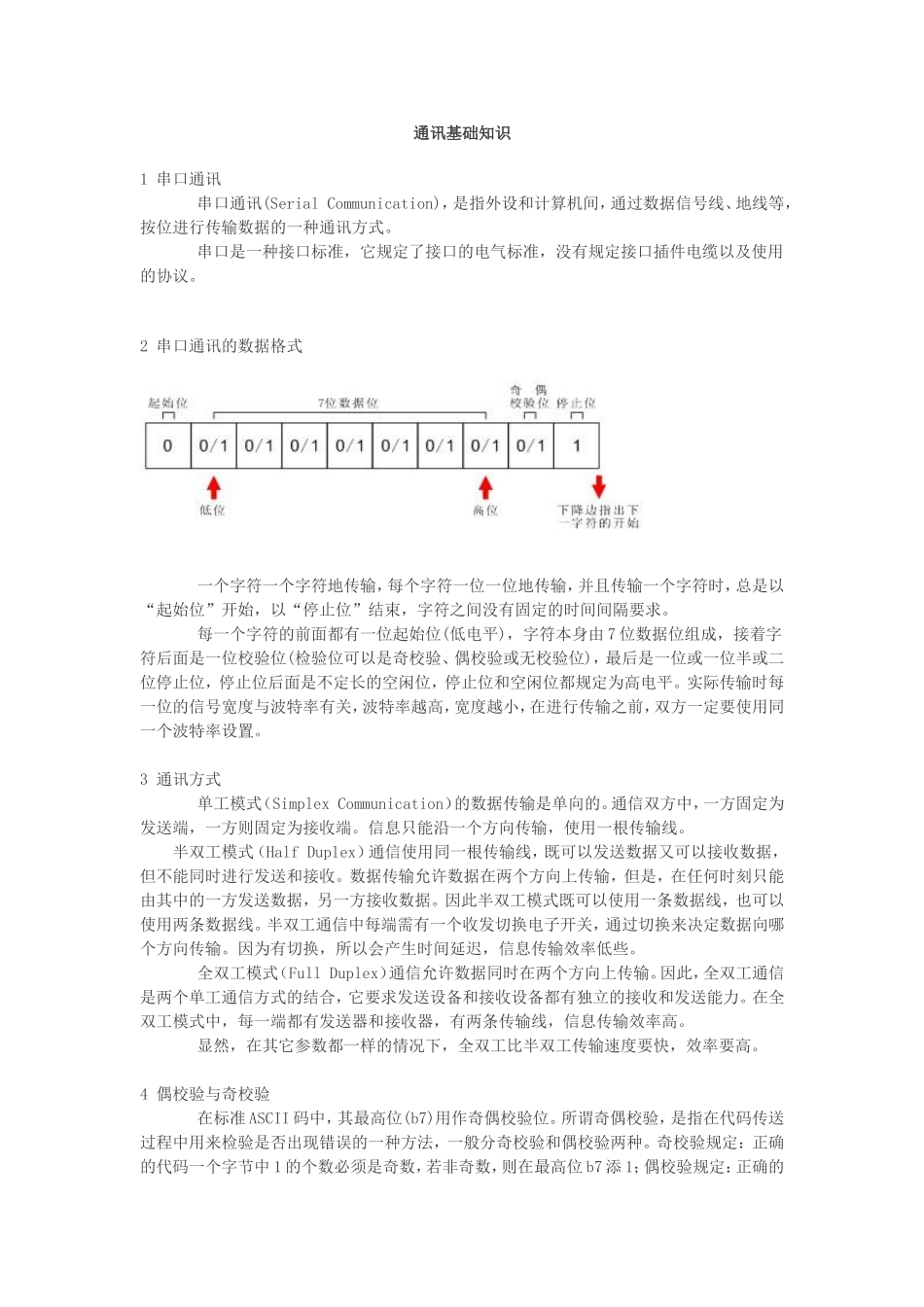

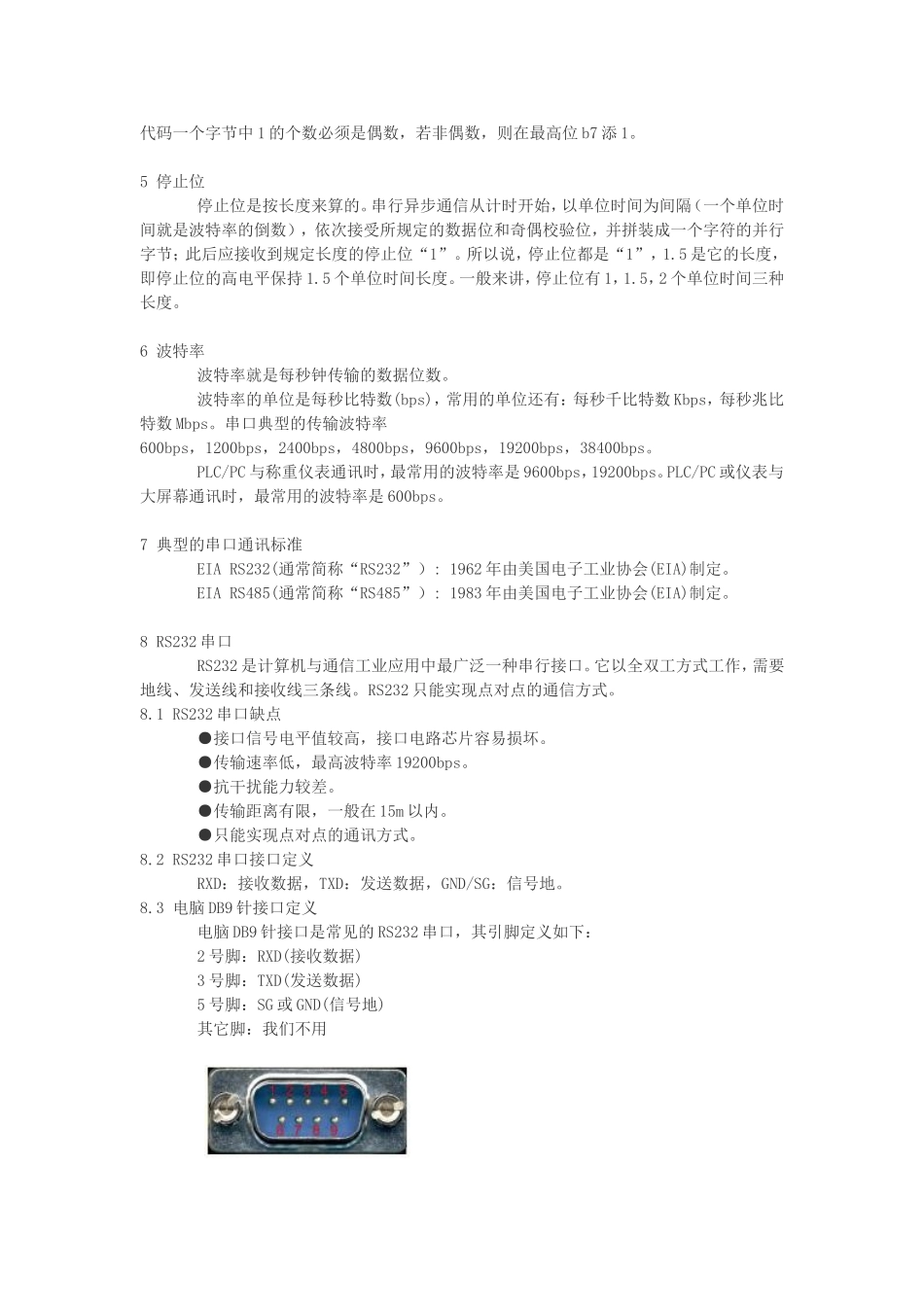

通讯基础知识1串口通讯串口通讯(SerialCommunication)，是指外设和计算机间，通过数据信号线、地线等，按位进行传输数据的一种通讯方式。串口是一种接口标准，它规定了接口的电气标准，没有规定接口插件电缆以及使用的协议。2串口通讯的数据格式一个字符一个字符地传输，每个字符一位一位地传输，并且传输一个字符时，总是以“起始位”开始，以“停止位”结束，字符之间没有固定的时间间隔要求。每一个字符的前面都有一位起始位(低电平)，字符本身由7位数据位组成，接着字符后面是一位校验位(检验位可以是奇校验、偶校验或无校验位)，最后是一位或一位半或二位停止位，停止位后面是不定长的空闲位，停止位和空闲位都规定为高电平。实际传输时每一位的信号宽度与波特率有关，波特率越高，宽度越小，在进行传输之前，双方一定要使用同一个波特率设置。3通讯方式单工模式（SimplexCommunication）的数据传输是单向的。通信双方中，一方固定为发送端，一方则固定为接收端。信息只能沿一个方向传输，使用一根传输线。半双工模式（HalfDuplex）通信使用同一根传输线，既可以发送数据又可以接收数据，但不能同时进行发送和接收。数据传输允许数据在两个方向上传输，但是，在任何时刻只能由其中的一方发送数据，另一方接收数据。因此半双工模式既可以使用一条数据线，也可以使用两条数据线。半双工通信中每端需有一个收发切换电子开关，通过切换来决定数据向哪个方向传输。因为有切换，所以会产生时间延迟，信息传输效率低些。全双工模式（FullDuplex）通信允许数据同时在两个方向上传输。因此，全双工通信是两个单工通信方式的结合，它要求发送设备和接收设备都有独立的接收和发送能力。在全双工模式中，每一端都有发送器和接收器，有两条传输线，信息传输效率高。显然，在其它参数都一样的情况下，全双工比半双工传输速度要快，效率要高。4偶校验与奇校验在标准ASCII码中，其最高位(b7)用作奇偶校验位。所谓奇偶校验，是指在代码传送过程中用来检验是否出现错误的一种方法，一般分奇校验和偶校验两种。奇校验规定：正确的代码一个字节中1的个数必须是奇数，若非奇数，则在最高位b7添1；偶校验规定：正确的代码一个字节中1的个数必须是偶数，若非偶数，则在最高位b7添1。5停止位停止位是按长度来算的。串行异步通信从计时开始，以单位时间为间隔（一个单位时间就是波特率的倒数），依次接受所规定的数据位和奇偶校验位，并拼装成一个字符的并行字节；此后应接收到规定长度的停止位“1”。所以说，停止位都是“1”，1.5是它的长度，即停止位的高电平保持1.5个单位时间长度。一般来讲，停止位有1，1.5，2个单位时间三种长度。6波特率波特率就是每秒钟传输的数据位数。波特率的单位是每秒比特数(bps)，常用的单位还有：每秒千比特数Kbps，每秒兆比特数Mbps。串口典型的传输波特率600bps，1200bps，2400bps，4800bps，9600bps，19200bps，38400bps。PLC/PC与称重仪表通讯时，最常用的波特率是9600bps，19200bps。PLC/PC或仪表与大屏幕通讯时，最常用的波特率是600bps。7典型的串口通讯标准EIARS232(通常简称“RS232”）:1962年由美国电子工业协会(EIA)制定。EIARS485(通常简称“RS485”）:1983年由美国电子工业协会(EIA)制定。8RS232串口RS232是计算机与通信工业应用中最广泛一种串行接口。它以全双工方式工作，需要地线、发送线和接收线三条线。RS232只能实现点对点的通信方式。8.1RS232串口缺点●接口信号电平值较高，接口电路芯片容易损坏。●传输速率低，最高波特率19200bps。●抗干扰能力较差。●传输距离有限，一般在15m以内。●只能实现点对点的通讯方式。8.2RS232串口接口定义RXD：接收数据，TXD：发送数据，GND/SG：信号地。8.3电脑DB9针接口定义电脑DB9针接口是常见的RS232串口，其引脚定义如下：2号脚：RXD(接收数据)3号脚：TXD(发送数据)5号脚：SG或GND(信号地)其它脚：我们不用电脑RS232串口与仪表串口连接图：9RS485串口9.1RS485串口特点●RS485采用平衡发送和差分接收，具有良好的抗干扰能力,信号能传输上千米。●RS485有两线制和四线制两种接线。采用四线制时，只能实现点对多...
