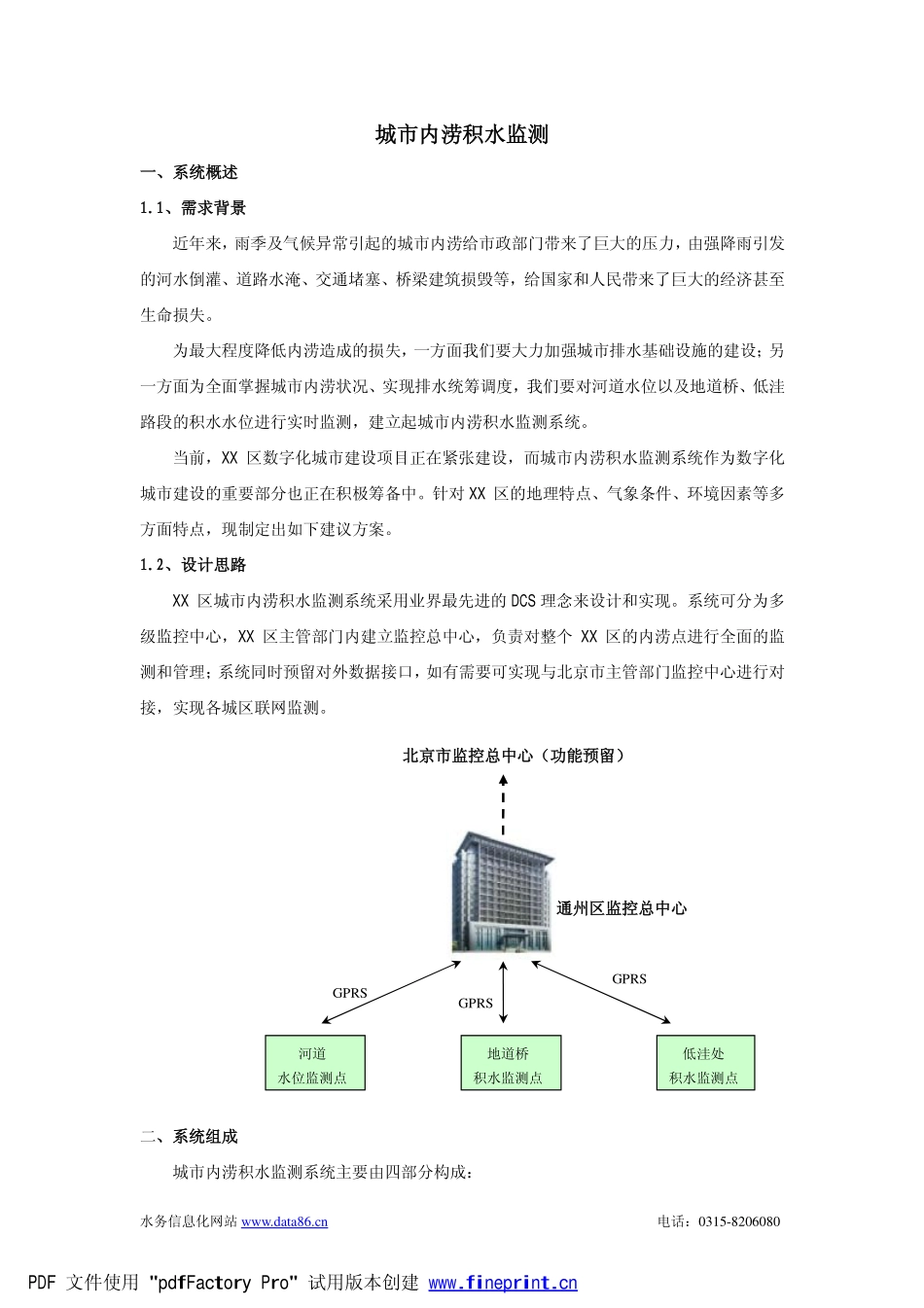

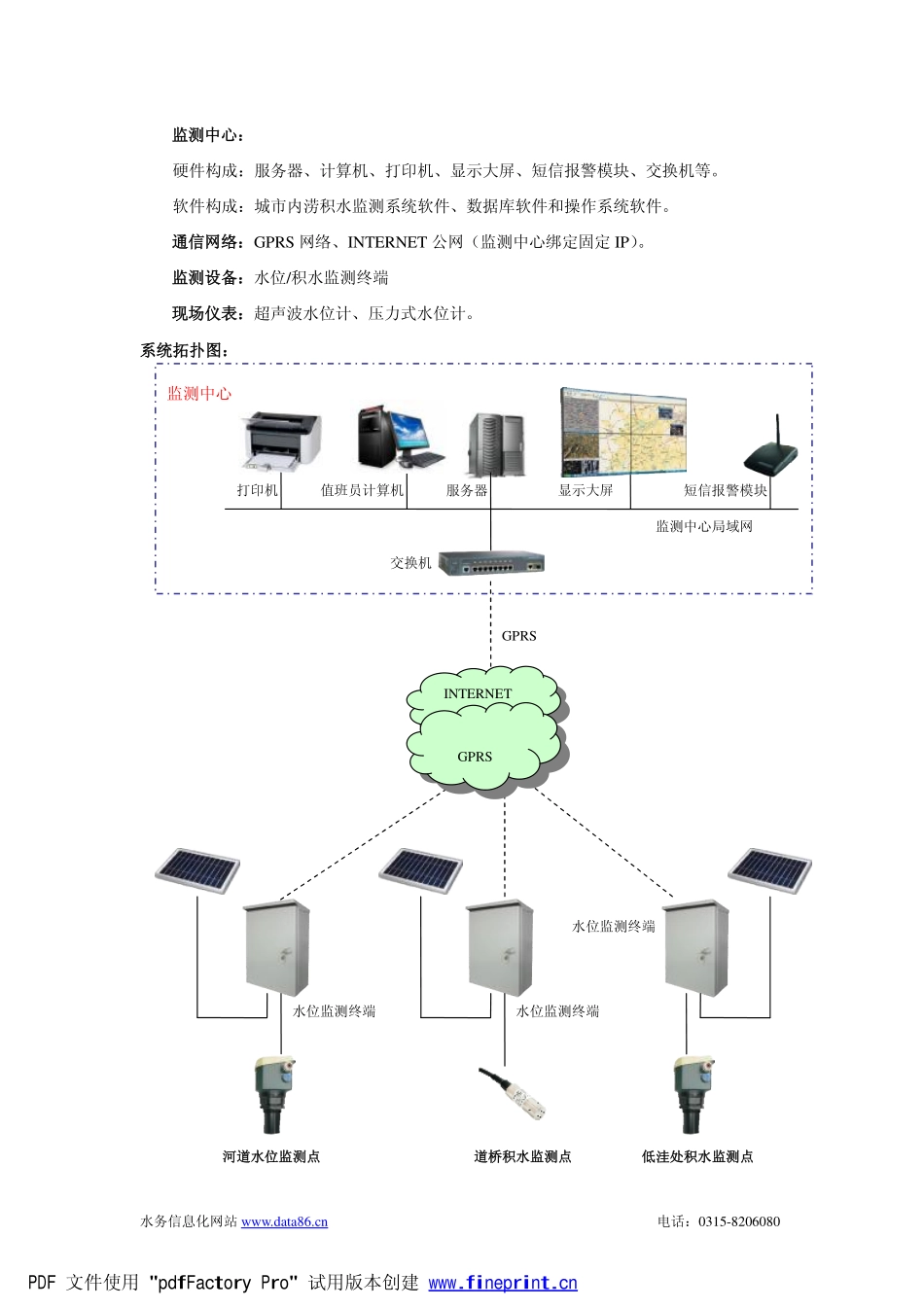

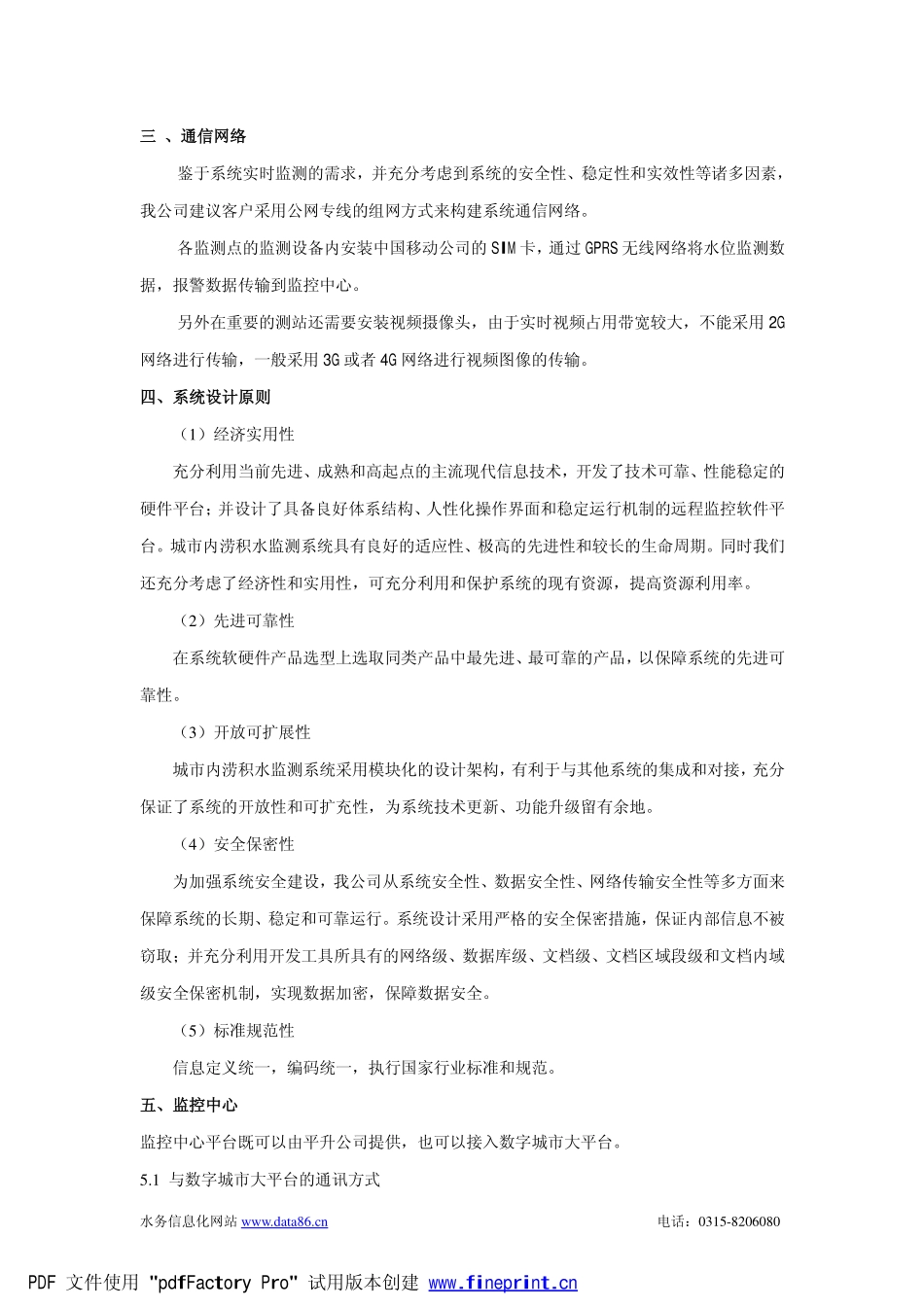

水务信息化网站www.data86.cn电话：0315-8206080城市内涝积水监测一、系统概述1.1、需求背景近年来，雨季及气候异常引起的城市内涝给市政部门带来了巨大的压力，由强降雨引发的河水倒灌、道路水淹、交通堵塞、桥梁建筑损毁等，给国家和人民带来了巨大的经济甚至生命损失。为最大程度降低内涝造成的损失，一方面我们要大力加强城市排水基础设施的建设；另一方面为全面掌握城市内涝状况、实现排水统筹调度，我们要对河道水位以及地道桥、低洼路段的积水水位进行实时监测，建立起城市内涝积水监测系统。当前，XX区数字化城市建设项目正在紧张建设，而城市内涝积水监测系统作为数字化城市建设的重要部分也正在积极筹备中。针对XX区的地理特点、气象条件、环境因素等多方面特点，现制定出如下建议方案。1.2、设计思路XX区城市内涝积水监测系统采用业界最先进的DCS理念来设计和实现。系统可分为多级监控中心，XX区主管部门内建立监控总中心，负责对整个XX区的内涝点进行全面的监测和管理；系统同时预留对外数据接口，如有需要可实现与北京市主管部门监控中心进行对接，实现各城区联网监测。二、系统组成城市内涝积水监测系统主要由四部分构成：GPRSGPRS北京市监控总中心（功能预留）地道桥积水监测点河道水位监测点GPRS低洼处积水监测点通州区监控总中心PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.cn水务信息化网站www.data86.cn电话：0315-8206080监测中心：硬件构成：服务器、计算机、打印机、显示大屏、短信报警模块、交换机等。软件构成：城市内涝积水监测系统软件、数据库软件和操作系统软件。通信网络：GPRS网络、INTERNET公网（监测中心绑定固定IP）。监测设备：水位/积水监测终端现场仪表：超声波水位计、压力式水位计。系统拓扑图：INTERNET打印机服务器显示大屏监测中心GPRS值班员计算机短信报警模块监测中心局域网交换机河道水位监测点低洼处积水监测点道桥积水监测点水位监测终端水位监测终端水位监测终端GPRSPDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.cn水务信息化网站www.data86.cn电话：0315-8206080三、通信网络鉴于系统实时监测的需求，并充分考虑到系统的安全性、稳定性和实效性等诸多因素，我公司建议客户采用公网专线的组网方式来构建系统通信网络。各监测点的监测设备内安装中国移动公司的SIM卡，通过GPRS无线网络将水位监测数据，报警数据传输到监控中心。另外在重要的测站还需要安装视频摄像头，由于实时视频占用带宽较大，不能采用2G网络进行传输，一般采用3G或者4G网络进行视频图像的传输。四、系统设计原则（1）经济实用性充分利用当前先进、成熟和高起点的主流现代信息技术，开发了技术可靠、性能稳定的硬件平台；并设计了具备良好体系结构、人性化操作界面和稳定运行机制的远程监控软件平台。城市内涝积水监测系统具有良好的适应性、极高的先进性和较长的生命周期。同时我们还充分考虑了经济性和实用性，可充分利用和保护系统的现有资源，提高资源利用率。（2）先进可靠性在系统软硬件产品选型上选取同类产品中最先进、最可靠的产品，以保障系统的先进可靠性。（3）开放可扩展性城市内涝积水监测系统采用模块化的设计架构，有利于与其他系统的集成和对接，充分保证了系统的开放性和可扩充性，为系统技术更新、功能升级留有余地。（4）安全保密性为加强系统安全建设，我公司从系统安全性、数据安全性、网络传输安全性等多方面来保障系统的长期、稳定和可靠运行。系统设计采用严格的安全保密措施，保证内部信息不被窃取；并充分利用开发工具所具有的网络级、数据库级、文档级、文档区域段级和文档内域级安全保密机制，实现数据加密，保障数据安全。（5）标准规范性信息定义统一，编码统一，执行国家行业标准和规范。五、监控中心监控中心平台既可以由平升公司提供，也可以接入数字城市大平台。5.1与数字城市大平台的通讯方式PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.cn水务信息化网站www.data86.cn电话：0315-8206080平升公司可以提供“通讯服务器”作为通讯程序，此程序可以与平升公司所有的数据采集、传输设备连接，支...
