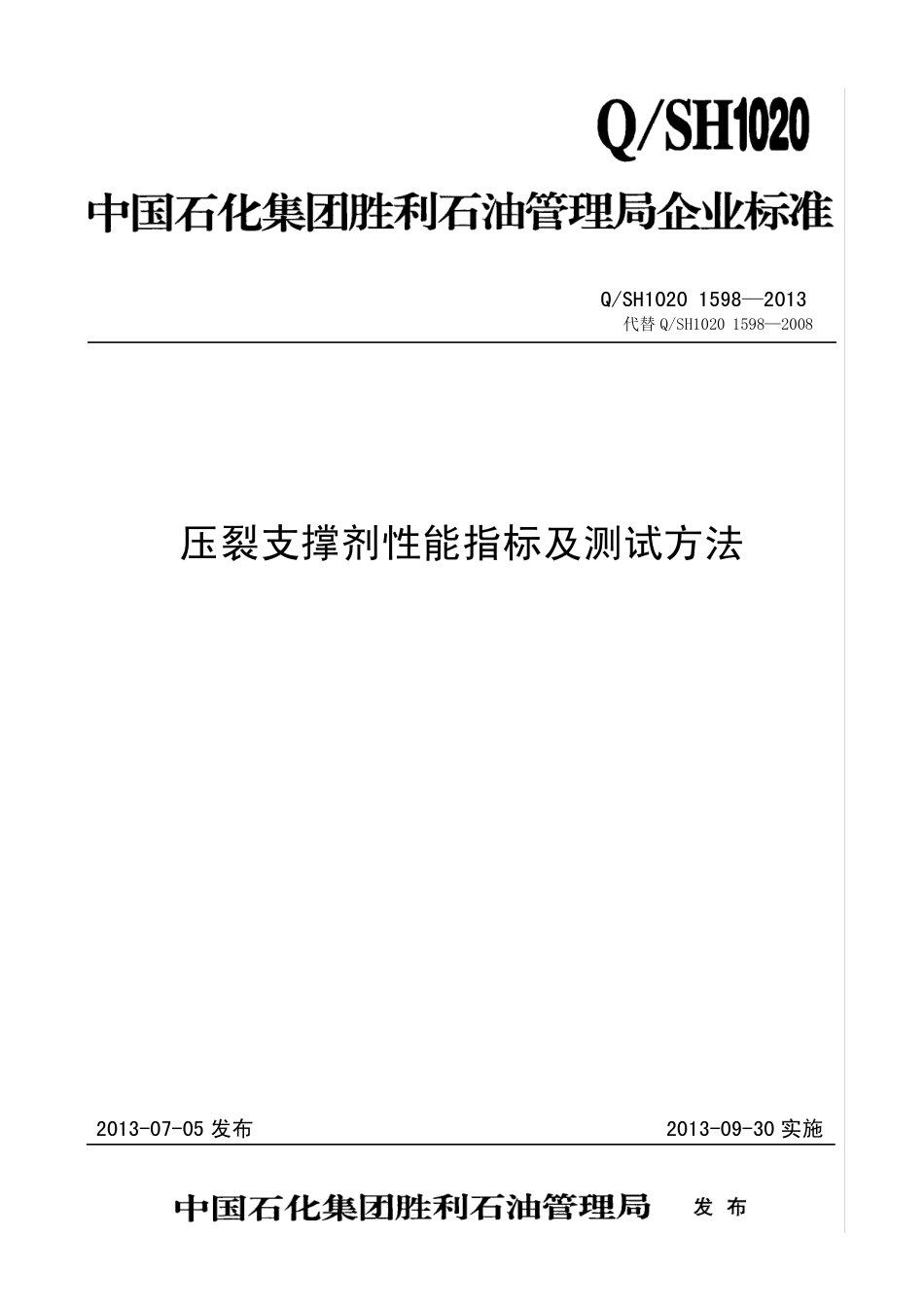

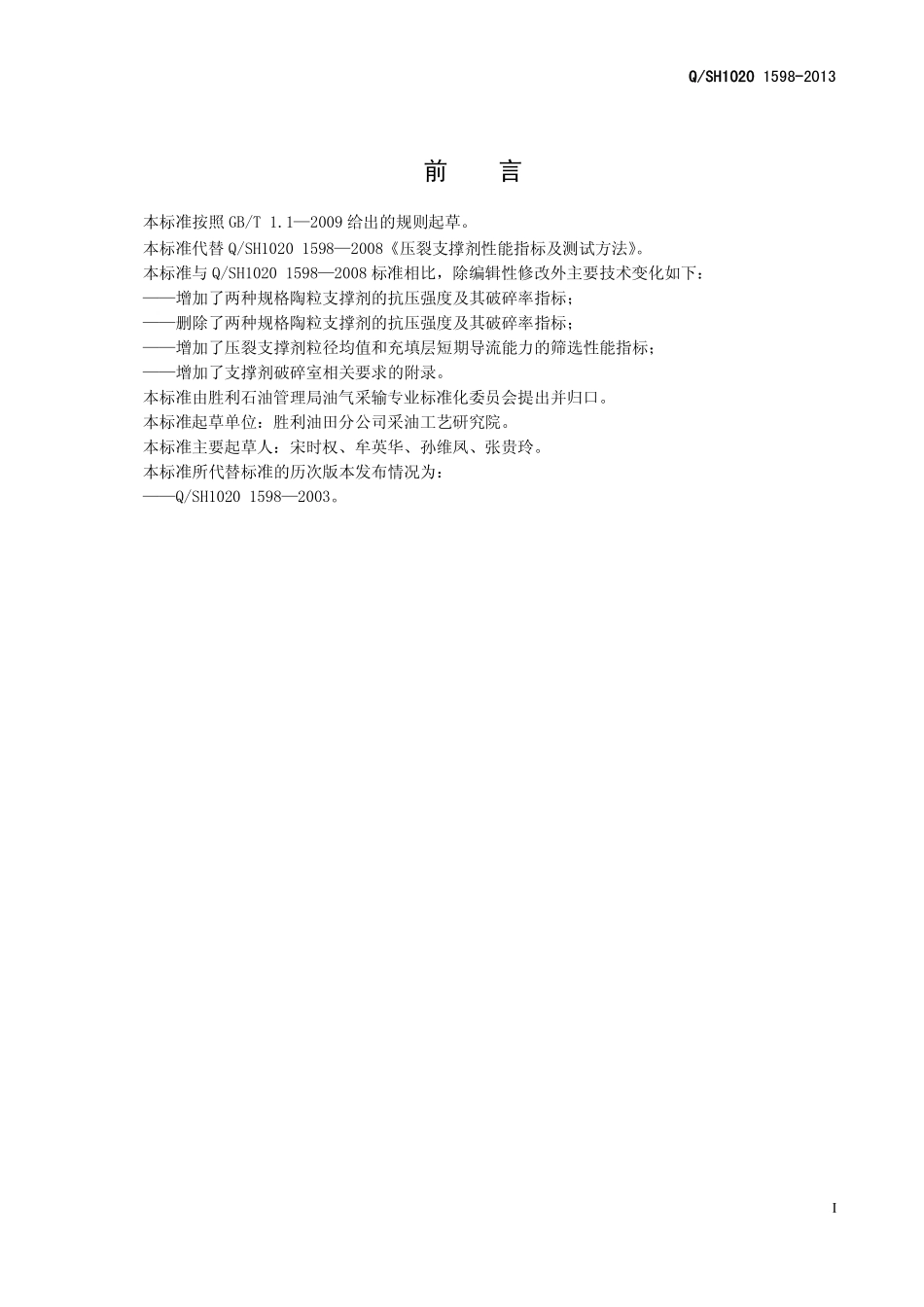

2013-07-05发布2013-09-30实施压裂支撑剂性能指标及测试方法Q/SH10201598—2013代替Q/SH10201598—2008Q/SH10201598-2013I前言本标准按照GB/T1.1—2009给出的规则起草。本标准代替Q/SH10201598—2008《压裂支撑剂性能指标及测试方法》。本标准与Q/SH10201598—2008标准相比，除编辑性修改外主要技术变化如下：——增加了两种规格陶粒支撑剂的抗压强度及其破碎率指标；——删除了两种规格陶粒支撑剂的抗压强度及其破碎率指标；——增加了压裂支撑剂粒径均值和充填层短期导流能力的筛选性能指标；——增加了支撑剂破碎室相关要求的附录。本标准由胜利石油管理局油气采输专业标准化委员会提出并归口。本标准起草单位：胜利油田分公司采油工艺研究院。本标准主要起草人：宋时权、牟英华、孙维凤、张贵玲。本标准所代替标准的历次版本发布情况为：——Q/SH10201598—2003。Q/SH10201598-20131压裂支撑剂性能指标及测试方法1范围本标准规定了压裂用支撑剂的性能指标及测试方法。本标准适用于压裂用支撑剂的性能测试。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T6003.1—1997金属丝编织网试验筛SY/T5108—2006压裂支撑剂性能测试推荐方法SY/T6302—2009压裂支撑剂充填层短期导流能力评价推荐方法3支撑剂性能指标3.1支撑剂性能评价指标3.1.1粒径范围支撑剂的粒径分为11个规格，筛析试验所用的标准筛组合见表1。落在粒径规格内的样品质量应不低于样品总质量的90%，小于支撑剂粒径规格下限的样品质量应不超过样品总质量的2%，大于顶筛孔径的支撑剂样品质量应不超过样品总质量的0.1%。落在支撑剂粒径规格下限筛网上的样品质量，应不超过样品总质量的10%。表1支撑剂粒径规格及试验标准筛组合粒径规格m3350/17002360/11801700/10001700/8501180/8501180/600850/425600/300425/250425/212212/106参考筛目，目6/128/1612/1812/2016/2016/3020/4030/5040/6040/7070/14047503350236023601700170011808506006003003350236017001700118011808506004254252122360200014001400100010007105003553551802000170011801180850850600425300300150170014001000100071071050035525025012514001180850850600600425300212212106118085060060042542530021215015075筛析试验标准筛组合m底盘底盘底盘底盘底盘底盘底盘底盘底盘底盘底盘注1：表中加下划线黑体数字为相应粒径规格的上下限。注2：所用标准筛符合GB/T6003.1—1997。3.1.2球度与圆度3.1.2.1天然石英砂的球度、圆度应不低于0.6。3.1.2.2人造陶粒砂的球度、圆度应不低于0.8。Q/SH10201598-201323.1.3酸溶解度各种粒径支撑剂允许的酸溶解度值见表2，天然石英砂和人造支撑剂的酸溶解度值采用同一规定。表2支撑剂酸溶解度指标支撑剂粒径规格μm酸溶解度的允许值%3350～1700，2360～1180，1700～1000，1700～850，1180～850，1180～600，850～425，600～300≤5.0425～250，425～212，212～106≤7.03.1.4浊度支撑剂浊度值不应高于100FTU。3.1.5密度低密度支撑剂和石英砂采用统一标准；低密度、中密度及高密度支撑剂分类指标见表3。表3支撑剂密度指标支撑剂类型体积密度范围g/cm3视密度范围g/cm3低密度支撑剂≤1.65≤3.00中密度支撑剂1.65＜ρb≤1.803.00＜ρa≤3.35高密度支撑剂＞1.80＞3.353.1.6抗破碎能力3.1.6.1石英砂支撑剂的抗破碎能力相应的粒径范围、规定闭合压力下与破碎率指标见表4。表4石英砂支撑剂抗破碎测试压力及指标粒径规格μm闭合压力MPa破碎室受力akN破碎率%1180～850（16/20目）2142≤14.0850～425（20/40目）2857≤14.0600～300（30/50目）3571≤10.0425～250（40/60目）425～212（40/70目）212～106（70/140目）3571≤8.0a表中破碎室受力值只适用于50.8mm直径的破碎室，其它直径的破碎室受力按SY/T5108—2006式（7）进行计算。3.1.6.2陶粒支撑剂的抗破碎能力陶粒支撑剂的抗破碎能力要经过52MPa和69MPa两个模拟闭合压力的测试，破碎率指标至少应在52MPa的闭合压力下达到本标准的要求。因性能比较的需...
