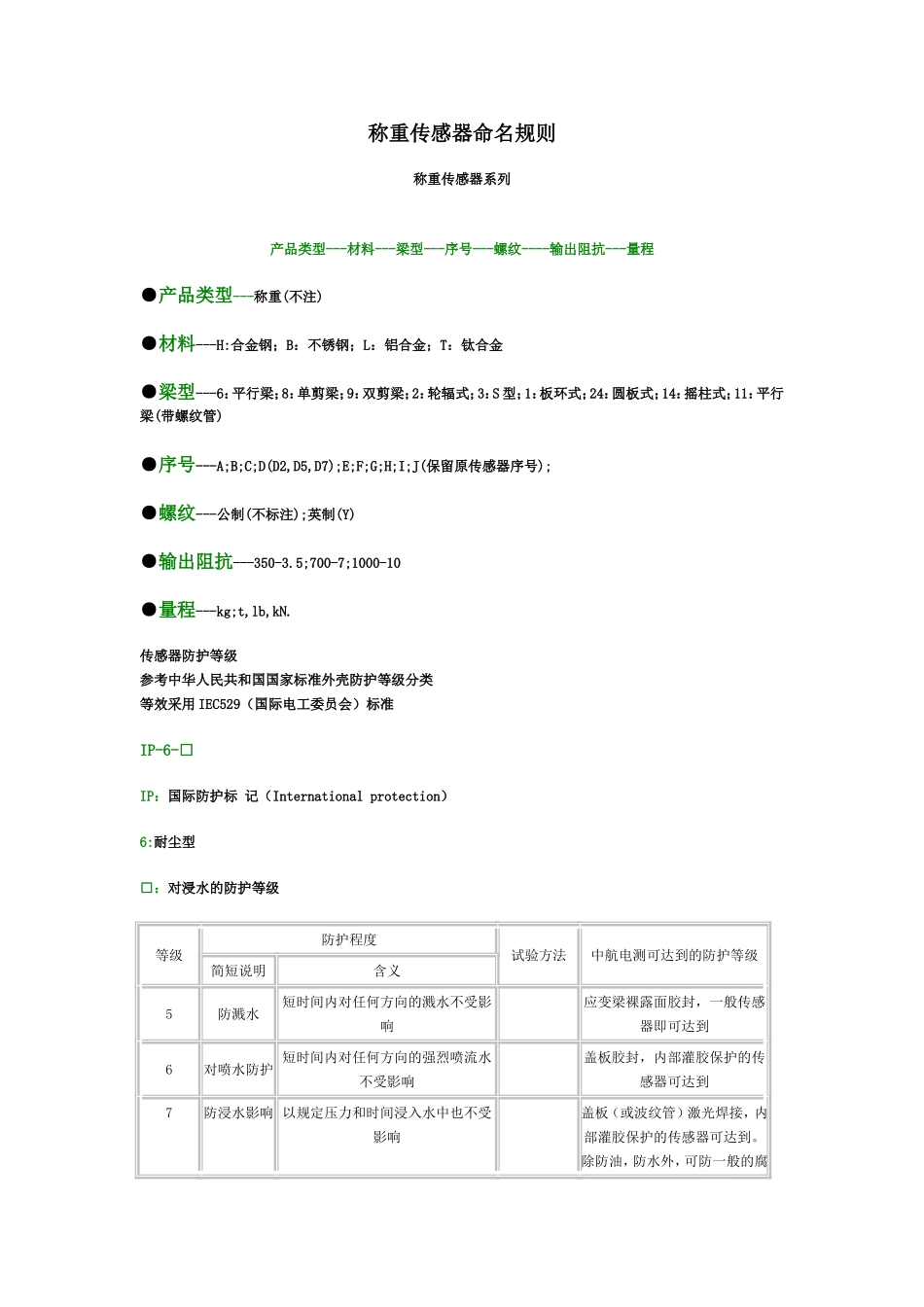

称重传感器命名规则_第1页
1/6

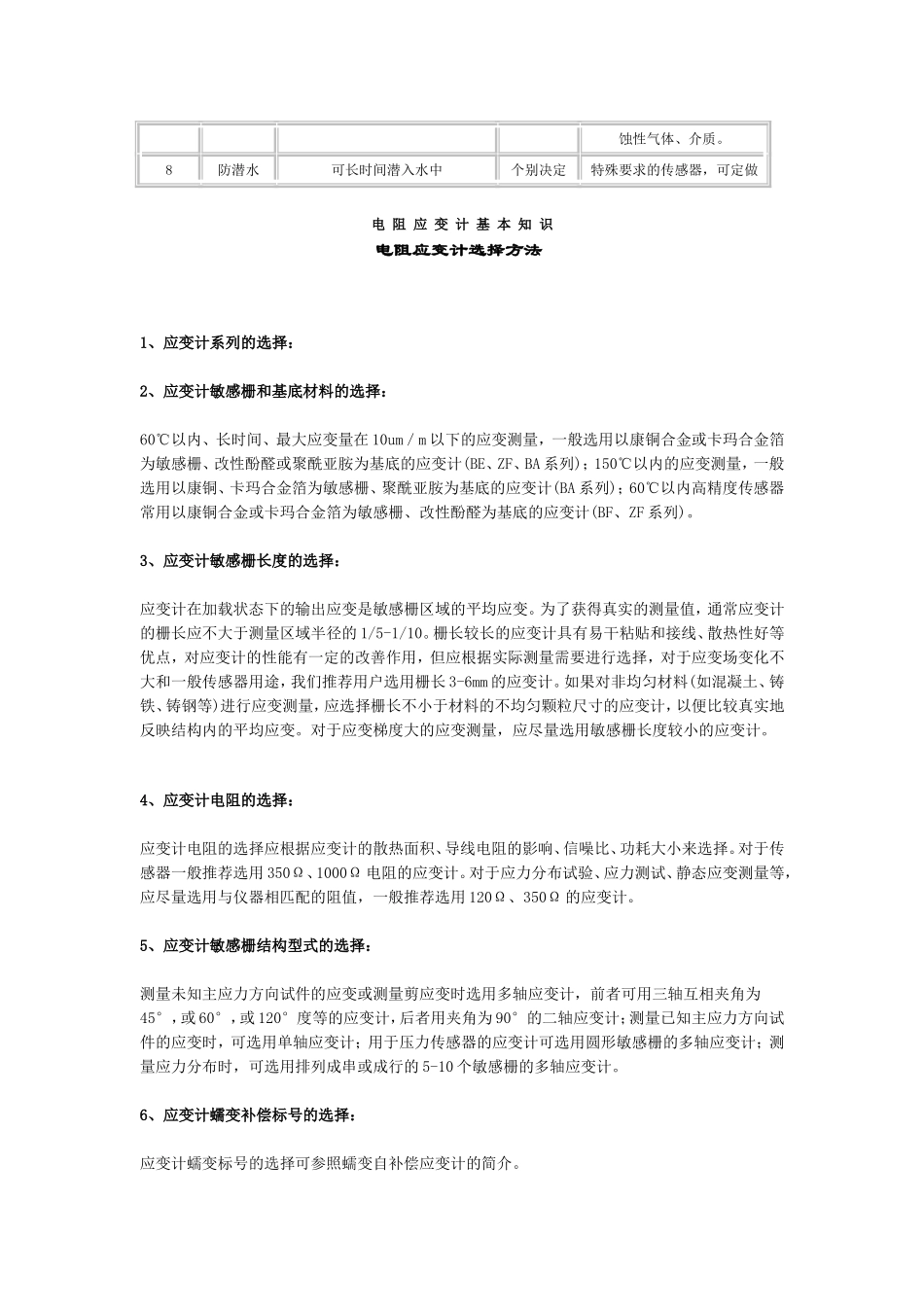

称重传感器命名规则_第2页
2/6

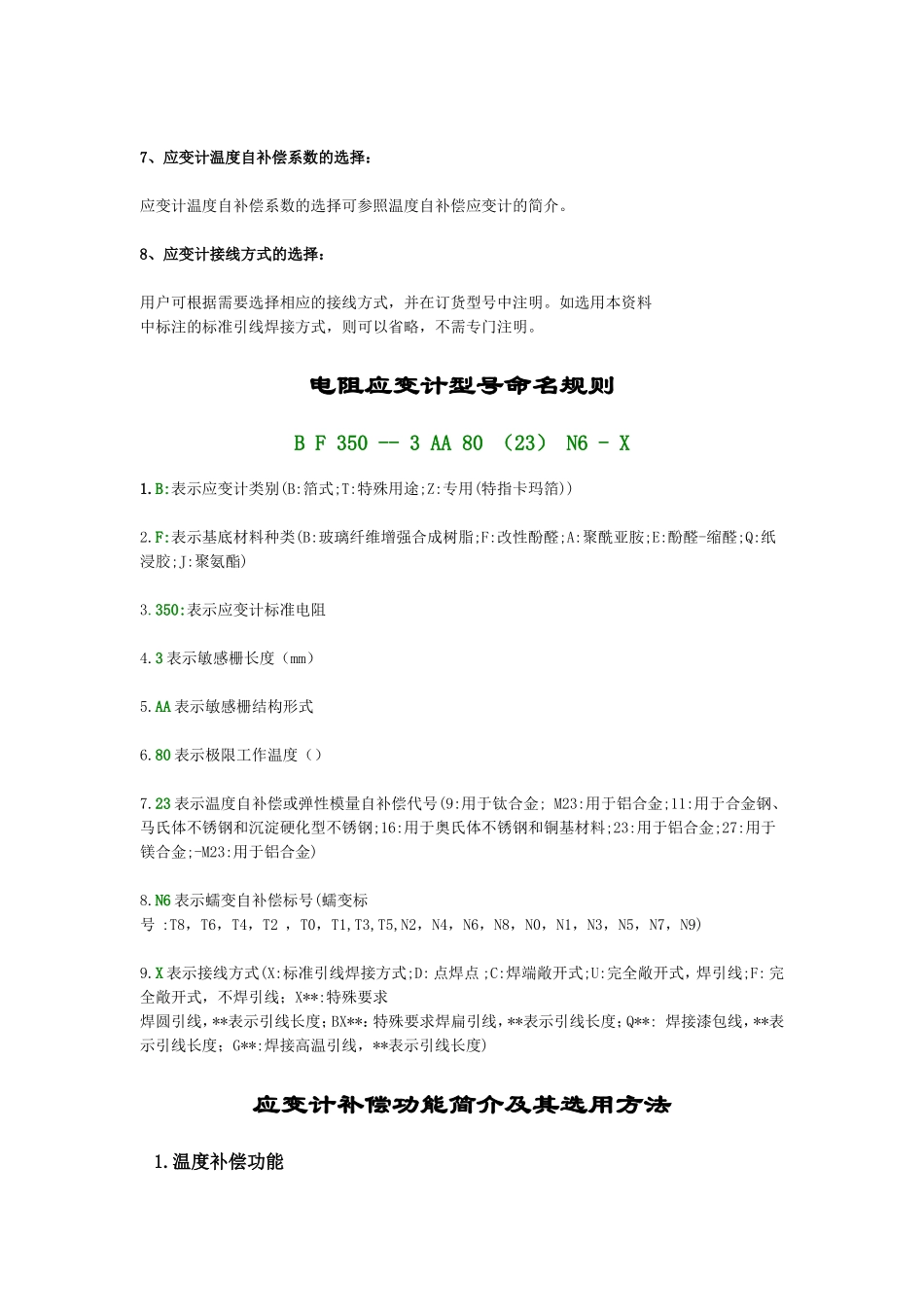

称重传感器命名规则_第3页
3/6
称重传感器命名规则称重传感器系列产品类型---材料---梁型---序号---螺纹----输出阻抗---量程●产品类型---称重(不注)●材料---H:合金钢;B:不锈钢;L:铝合金;T:钛合金●梁型---6:平行梁;8:单剪梁;9:双剪梁;2:轮辐式;3:S型;1:板环式;24:圆板式;14:摇柱式;11:平行梁(带螺纹管)●序号---A;B;C;D(D2,D5,D7);E;F;G;H;I;J(保留原传感器序号);●螺纹---公制(不标注);英制(Y)●输出阻抗---350-3.5;700-7;1000-10●量程---kg;t,lb,kN.传感器防护等级参考中华人民共和国国家标准外壳防护等级分类等效采用IEC529(国际电工委员会)标准IP-6-□IP:国际防护标记(Internationalprotection)6:耐尘型□:对浸水的防护等级等级防护程度试验方法中航电测可达到的防护等级简短说明含义5防溅水短时间内对任何方向的溅水不受影响应变梁裸露面胶封,一般传感器即可达到6对喷水防护短时间内对任何方向的强烈喷流水不受影响盖板胶封,内部灌胶保护的传感器可达到7防浸水影响以规定压力和时间浸入水中也不受影响盖板(或波纹管)激光焊接,内部灌胶保护的传感器可达到。除防油,防水外,可防一般的腐蚀性气体、介质。8防潜水可长时间潜入水中个别决定特殊要求的传感器,可定做电阻应变计基本知识电阻应变计选择方法1、应变计系列的选择:2、应变计敏感栅和基底材料的选择:60℃以内、长时间、最大应变量在10um/m以下的应变测量,一般选用以康铜合金或卡玛合金箔为敏感栅、改性酚醛或聚酰亚胺为基底的应变计(BE、ZF、BA系列);150℃以内的应变测量,一般选用以康铜、卡玛合金箔为敏感栅、聚酰亚胺为基底的应变计(BA系列);60℃以内高精度传感器常用以康铜合金或卡玛合金箔为敏感栅、改性酚醛为基底的应变计(BF、ZF系列)。3、应变计敏感栅长度的选择:应变计在加载状态下的输出应变是敏感栅区域的平均应变。为了获得真实的测量值,通常应变计的栅长应不大于测量区域半径的1/5-1/10。栅长较长的应变计具有易干粘贴和接线、散热性好等优点,对应变计的性能有一定的改善作用,但应根据实际测量需要进行选择,对于应变场变化不大和一般传感器用途,我们推荐用户选用栅长3-6mm的应变计。如果对非均匀材料(如混凝土、铸铁、铸钢等)进行应变测量,应选择栅长不小于材料的不均匀颗粒尺寸的应变计,以便比较真实地反映结构内的平均应变。对于应变梯度大的应变测量,应尽量选用敏感栅长度较小的应变计。4、应变计电阻的选择:应变计电阻的选择应根据应变计的散热面积、导线电阻的影响、信噪比、功耗大小来选择。对于传感器一般推荐选用350Ω、1000Ω电阻的应变计。对于应力分布试验、应力测试、静态应变测量等,应尽量选用与仪器相匹配的阻值,一般推荐选用120Ω、350Ω的应变计。5、应变计敏感栅结构型式的选择:测量未知主应力方向试件的应变或测量剪应变时选用多轴应变计,前者可用三轴互相夹角为45°,或60°,或120°度等的应变计,后者用夹角为90°的二轴应变计;测量已知主应力方向试件的应变时,可选用单轴应变计;用于压力传感器的应变计可选用圆形敏感栅的多轴应变计;测量应力分布时,可选用排列成串或成行的5-10个敏感栅的多轴应变计。6、应变计蠕变补偿标号的选择:应变计蠕变标号的选择可参照蠕变自补偿应变计的简介。7、应变计温度自补偿系数的选择:应变计温度自补偿系数的选择可参照温度自补偿应变计的简介。8、应变计接线方式的选择:用户可根据需要选择相应的接线方式,并在订货型号中注明。如选用本资料中标注的标准引线焊接方式,则可以省略,不需专门注明。电阻应变计型号命名规则BF350--3AA80(23)N6-X1.B:表示应变计类别(B:箔式;T:特殊用途;Z:专用(特指卡玛箔))2.F:表示基底材料种类(B:玻璃纤维增强合成树脂;F:改性酚醛;A:聚酰亚胺;E:酚醛-缩醛;Q:纸浸胶;J:聚氨酯)3.350:表示应变计标准电阻4.3表示敏感栅长度(mm)5.AA表示敏感栅结构形式6.80表示极限工作温度()7.23表示温度自补偿或弹性模量自补偿代号(9:用于钛合金;M23:用于铝合金;11:用于合金钢、马氏体不锈钢和沉淀硬化型不锈钢;16:用于奥氏体不锈钢和铜基材料;23:用于铝合金;27:用于镁合金;-M23:用于铝合金)8...
