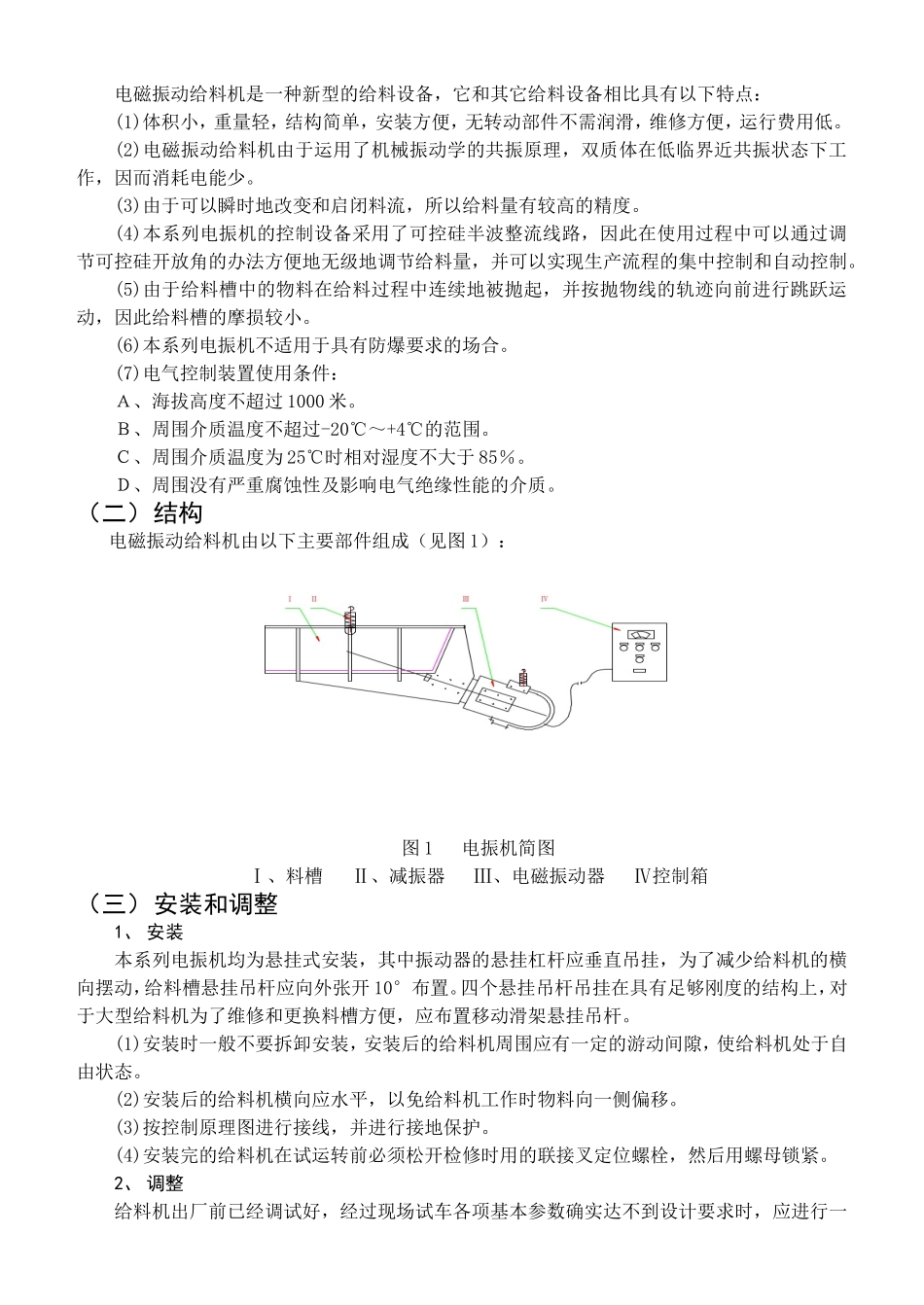

GZ系列电磁振动给料机说明书河南·新乡市第一振动机械厂有限公司GZ系列电磁振动给料机（一）用途和特点1、用途GZ系列电磁振动给料机广泛应用于矿山、冶金、煤炭、建材、轻工、化工、电力、机械、粮食等各行各业中，用于把块状、颗粒状及粉状物料从贮料仓或漏斗中均匀连续或定量地给到受料装置中去。例如，向带式输送机、斗式提升机，筛分设备等给料；向破碎机、粉碎机等喂料，以及用于自动配料，定量包装等，并可用于自动控制的流程中，实现生产流程的自动化。2、特点电磁振动给料机是一种新型的给料设备，它和其它给料设备相比具有以下特点：(1)体积小，重量轻，结构简单，安装方便，无转动部件不需润滑，维修方便，运行费用低。(2)电磁振动给料机由于运用了机械振动学的共振原理，双质体在低临界近共振状态下工作，因而消耗电能少。(3)由于可以瞬时地改变和启闭料流，所以给料量有较高的精度。(4)本系列电振机的控制设备采用了可控硅半波整流线路，因此在使用过程中可以通过调节可控硅开放角的办法方便地无级地调节给料量，并可以实现生产流程的集中控制和自动控制。(5)由于给料槽中的物料在给料过程中连续地被抛起，并按抛物线的轨迹向前进行跳跃运动，因此给料槽的摩损较小。(6)本系列电振机不适用于具有防爆要求的场合。(7)电气控制装置使用条件：Ａ、海拔高度不超过1000米。Ｂ、周围介质温度不超过-20℃～+4℃的范围。Ｃ、周围介质温度为25℃时相对湿度不大于85％。Ｄ、周围没有严重腐蚀性及影响电气绝缘性能的介质。（二）结构电磁振动给料机由以下主要部件组成（见图1）：图1电振机简图Ⅰ、料槽Ⅱ、减振器Ⅲ、电磁振动器Ⅳ控制箱（三）安装和调整1、安装本系列电振机均为悬挂式安装，其中振动器的悬挂杠杆应垂直吊挂，为了减少给料机的横向摆动，给料槽悬挂吊杆应向外张开10°布置。四个悬挂吊杆吊挂在具有足够刚度的结构上，对于大型给料机为了维修和更换料槽方便，应布置移动滑架悬挂吊杆。(1)安装时一般不要拆卸安装，安装后的给料机周围应有一定的游动间隙，使给料机处于自由状态。(2)安装后的给料机横向应水平，以免给料机工作时物料向一侧偏移。(3)按控制原理图进行接线，并进行接地保护。(4)安装完的给料机在试运转前必须松开检修时用的联接叉定位螺栓，然后用螺母锁紧。2、调整给料机出厂前已经调试好，经过现场试车各项基本参数确实达不到设计要求时，应进行一些必要的调试，其步骤如下：(1)调整铁芯衔铁之间的装配气隙：GZ系列电振给料机振动器的设计气隙为2mm（即铁芯和衔铁的装配间隙）如果装配间隙偏大，将会引起电流的显著增大，以至烧毁线圈；相反，如果气隙偏小，则铁芯和衔铁将容易发生碰撞，造成铁芯和衔铁的损坏。本系列电振给料机装配气隙的调整是用铁芯凸耳的长孔（DZ1-DZ5）或铁芯后部的四个调整螺栓（DZ6-DZ9）来实现的。在调整装配气隙的同时，铁芯和衔铁的两个工作面必须保持平行，调整好后再把调整螺栓锁紧。(2)弹性系统的调谐本系列电振机的调谐是通过调整板弹簧组的片数来实现的。调谐时，首先拧紧板弹簧的顶紧螺栓并松开装配用的联接叉定位螺栓，然后接通电源，调节电位器旋钮，逐渐增加电流，同时观察振幅指示牌所示的振幅，如果电流达到额定值时振幅偏小，则应首先把板弹簧的顶紧螺栓稍许放松，这时如果振幅增大，电流下降，说明板弹簧组刚度偏大，应适当减少板弹簧片数。如果顶紧板弹簧的螺栓放松之后，振幅更加减小，则说明板弹簧组的刚度偏低，应适当增加板弹簧片数。如果初开车，当电流达到额定值时振幅偏大，并超过额定值，则说明板弹簧刚度偏低，亦应适当增加板弹簧片数。如此反复进行，直至振幅、电流达到额定值为止（当振幅达到额定值时电流稍低于额定值亦可）。（四）使用和维护1、振动的测量振幅指示牌如图2（a）所示，其指示部分可为一直角三角形。当指示牌与槽体一起振动时，由于视觉暂留，则直角边与斜边形成一个交点，其交点所对应的标尺数即为被测槽体的双振幅值，如图2（b）所示，当以振幅为2mm时，交点就对应在标尺2处。2、起动及停车初次开动电振机前，应先将电位器旋钮调至“零”位，接通电源后逐渐增大电流，直至额定...
