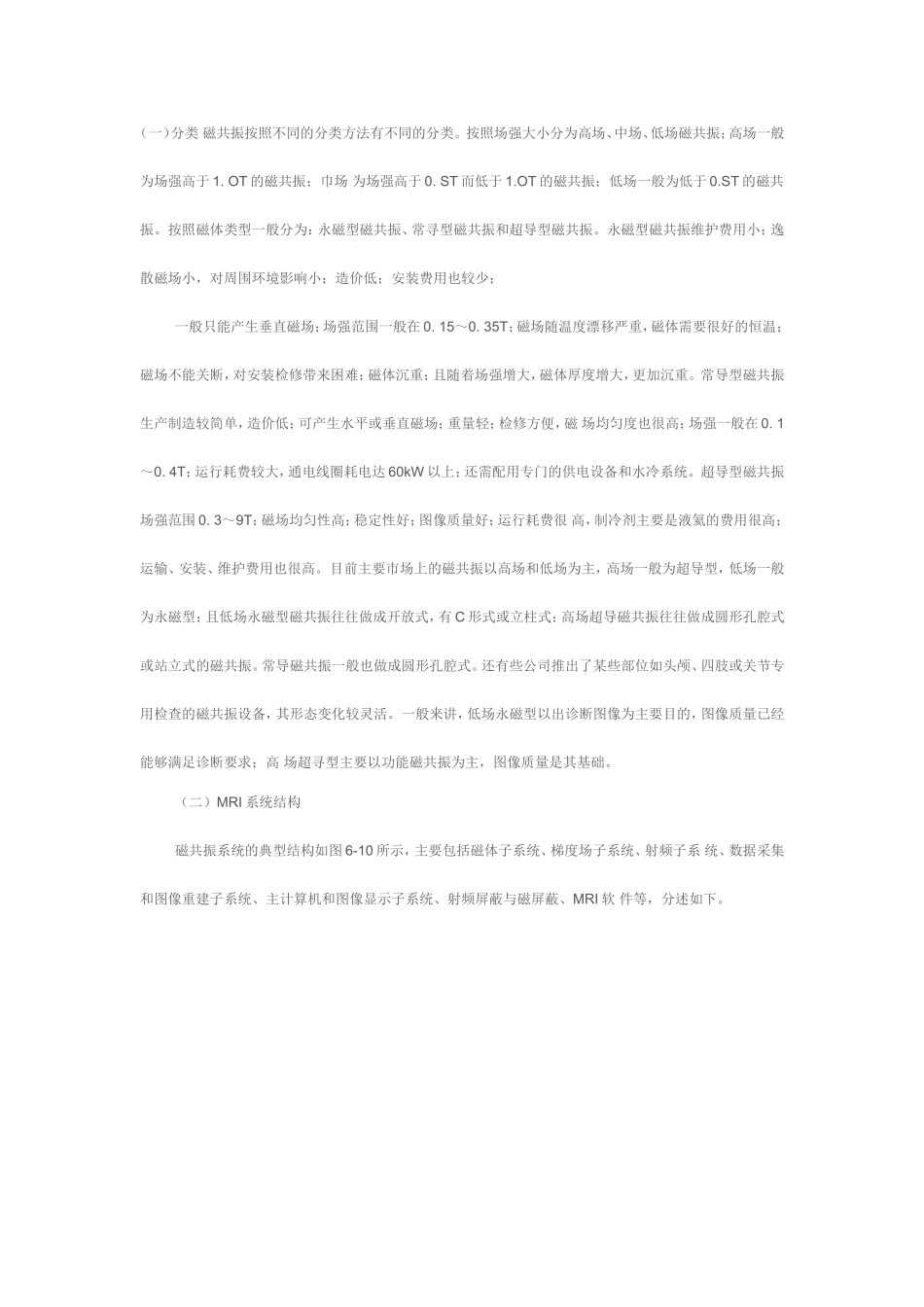

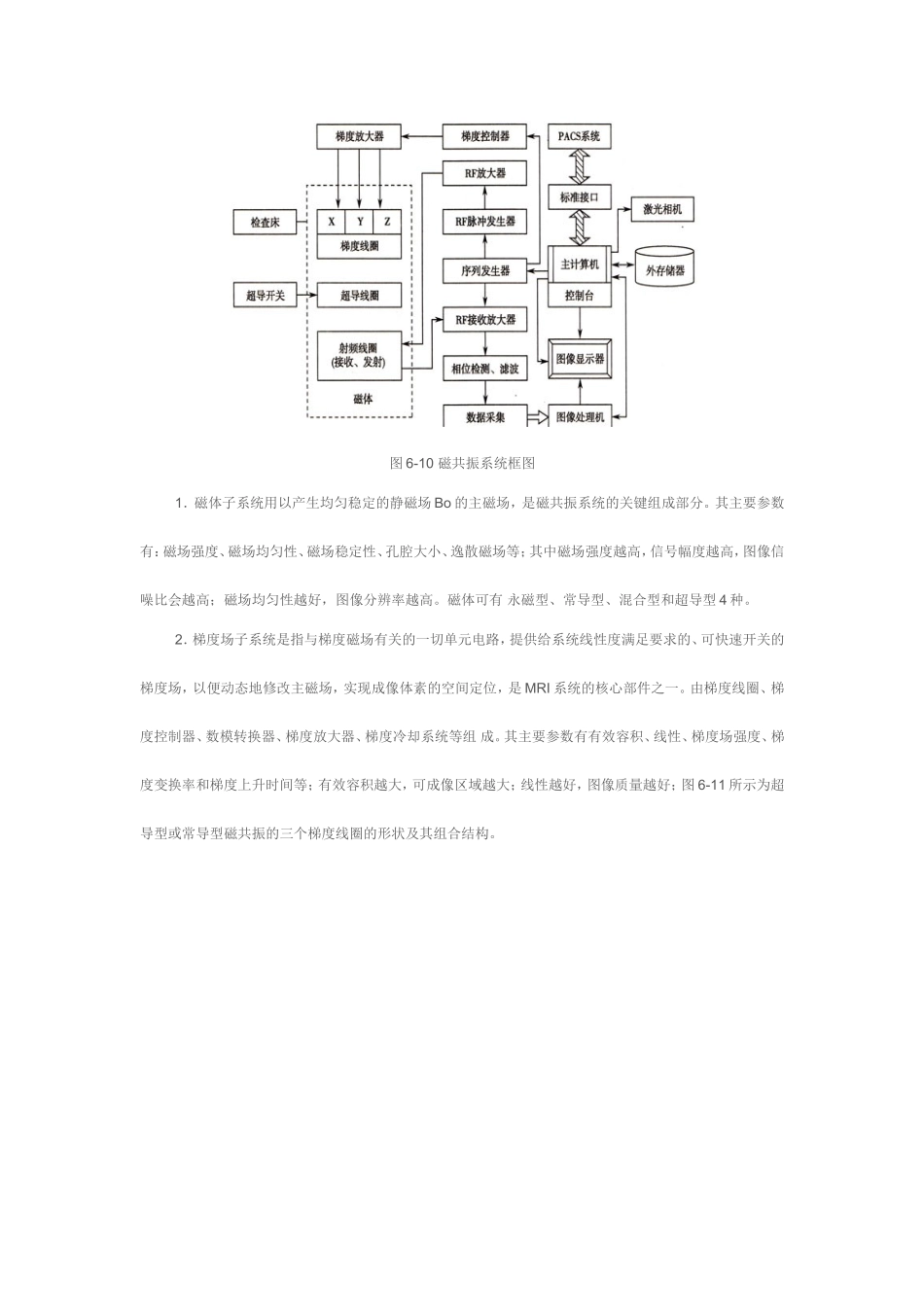

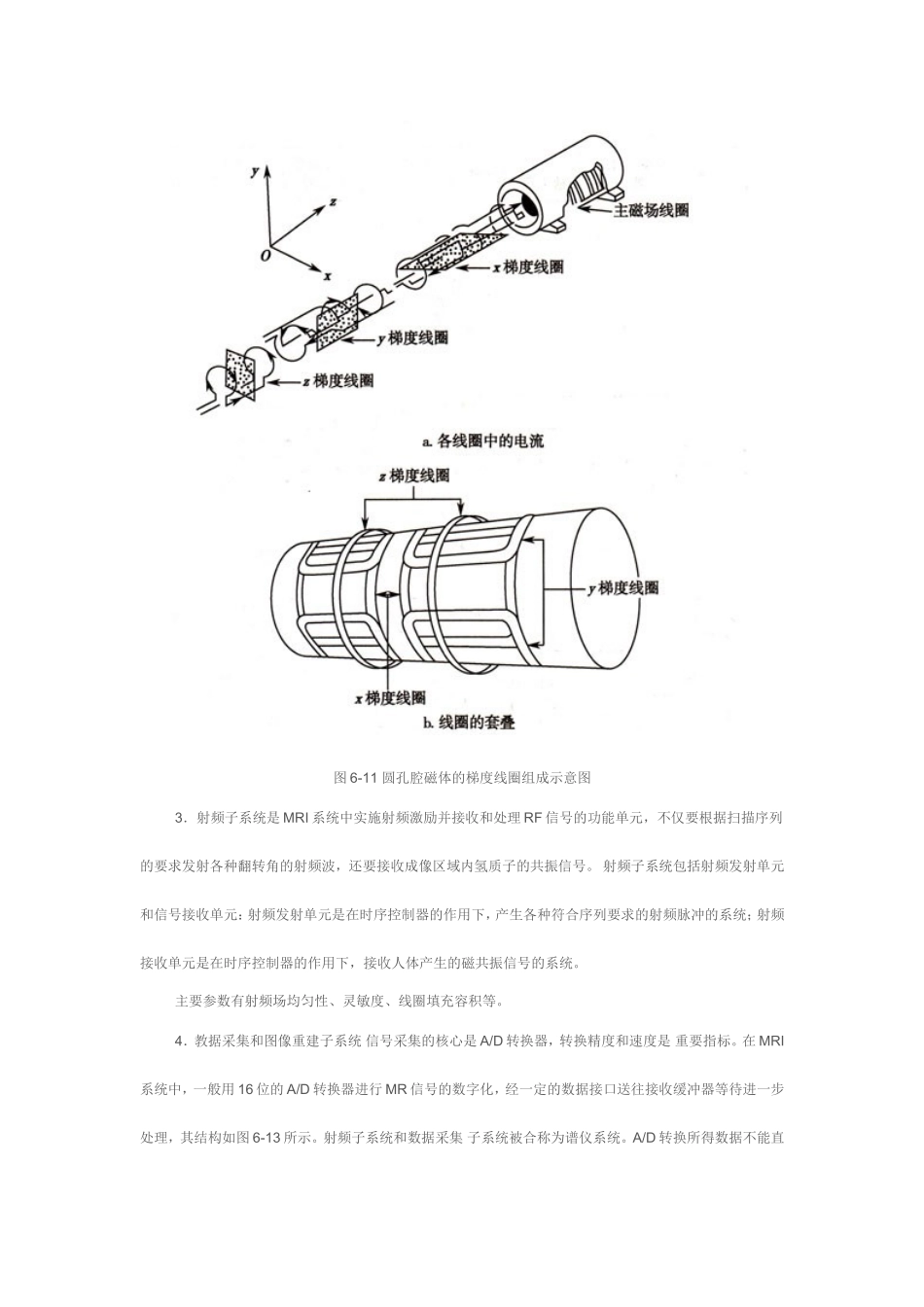

（一）分类磁共振按照不同的分类方法有不同的分类。按照场强大小分为高场、中场、低场磁共振；高场一般为场强高于1.OT的磁共振；巾场为场强高于0.ST而低于1.OT的磁共振；低场一般为低于0.ST的磁共振。按照磁体类型一般分为：永磁型磁共振、常寻型磁共振和超导型磁共振。永磁型磁共振维护费用小；逸散磁场小，对周围环境影响小；造价低；安装费用也较少；一般只能产生垂直磁场；场强范围一般在0.15～0.35T；磁场随温度漂移严重，磁体需要很好的恒温；磁场不能关断，对安装检修带来困难；磁体沉重；且随着场强增大，磁体厚度增大，更加沉重。常导型磁共振生产制造较简单，造价低；可产生水平或垂直磁场；重量轻；检修方便，磁场均匀度也很高；场强一般在0.1～0.4T；运行耗费较大，通电线圈耗电达60kW以上；还需配用专门的供电设备和水冷系统。超导型磁共振场强范围0.3～9T；磁场均匀性高；稳定性好；图像质量好；运行耗费很高，制冷剂主要是液氦的费用很高；运输、安装、维护费用也很高。目前主要市场上的磁共振以高场和低场为主，高场一般为超导型，低场一般为永磁型；且低场永磁型磁共振往往做成开放式，有C形式或立柱式；高场超导磁共振往往做成圆形孔腔式或站立式的磁共振。常导磁共振一般也做成圆形孔腔式。还有些公司推出了某些部位如头颅、四肢或关节专用检查的磁共振设备，其形态变化较灵活。一般来讲，低场永磁型以出诊断图像为主要目的，图像质量已经能够满足诊断要求；高场超寻型主要以功能磁共振为主，图像质量是其基础。（二）MRI系统结构磁共振系统的典型结构如图6-10所示，主要包括磁体子系统、梯度场子系统、射频子系统、数据采集和图像重建子系统、主计算机和图像显示子系统、射频屏蔽与磁屏蔽、MRI软件等，分述如下。图6-10磁共振系统框图1．磁体子系统用以产生均匀稳定的静磁场Bo的主磁场，是磁共振系统的关键组成部分。其主要参数有：磁场强度、磁场均匀性、磁场稳定性、孔腔大小、逸散磁场等；其中磁场强度越高，信号幅度越高，图像信噪比会越高；磁场均匀性越好，图像分辨率越高。磁体可有永磁型、常导型、混合型和超导型4种。2．梯度场子系统是指与梯度磁场有关的一切单元电路，提供给系统线性度满足要求的、可快速开关的梯度场，以便动态地修改主磁场，实现成像体素的空间定位，是MRI系统的核心部件之一。由梯度线圈、梯度控制器、数模转换器、梯度放大器、梯度冷却系统等组成。其主要参数有有效容积、线性、梯度场强度、梯度变换率和梯度上升时间等；有效容积越大，可成像区域越大；线性越好，图像质量越好；图6-11所示为超导型或常导型磁共振的三个梯度线圈的形状及其组合结构。图6-11圆孔腔磁体的梯度线圈组成示意图3．射频子系统是MRI系统中实施射频激励并接收和处理RF信号的功能单元，不仅要根据扫描序列的要求发射各种翻转角的射频波，还要接收成像区域内氢质子的共振信号。射频子系统包括射频发射单元和信号接收单元：射频发射单元是在时序控制器的作用下，产生各种符合序列要求的射频脉冲的系统；射频接收单元是在时序控制器的作用下，接收人体产生的磁共振信号的系统。主要参数有射频场均匀性、灵敏度、线圈填充容积等。4．教据采集和图像重建子系统信号采集的核心是A/D转换器，转换精度和速度是重要指标。在MRI系统中，一般用16位的A/D转换器进行MR信号的数字化，经一定的数据接口送往接收缓冲器等待进一步处理，其结构如图6-13所示。射频子系统和数据采集子系统被合称为谱仪系统。A/D转换所得数据不能直接用来进行图像重建，还需要进行数据处理，即拼接带有控制信息的数据。然后通过专用图像处理计算机进行图像处理。图像重建的运算主要是快速傅立叶变换，重建速度是MRI系统的重要指标之一。图6-12中a、b分别为射频发射单元和信号接收单元框图。图6-13信号采集子系统框图5．主计算机和图像显示子系统MRI系统中，计算机的应用非常广泛，各种规模的计算机、单片机、微处理器构成了MRI系统的控制网络。主计算机介于用户与MRI系统的测量系统之间，其功能主要是控制用户与磁共振子系统之间的通信，并通过运行扫描软件来满足用户的所有应用要求。具体包...
