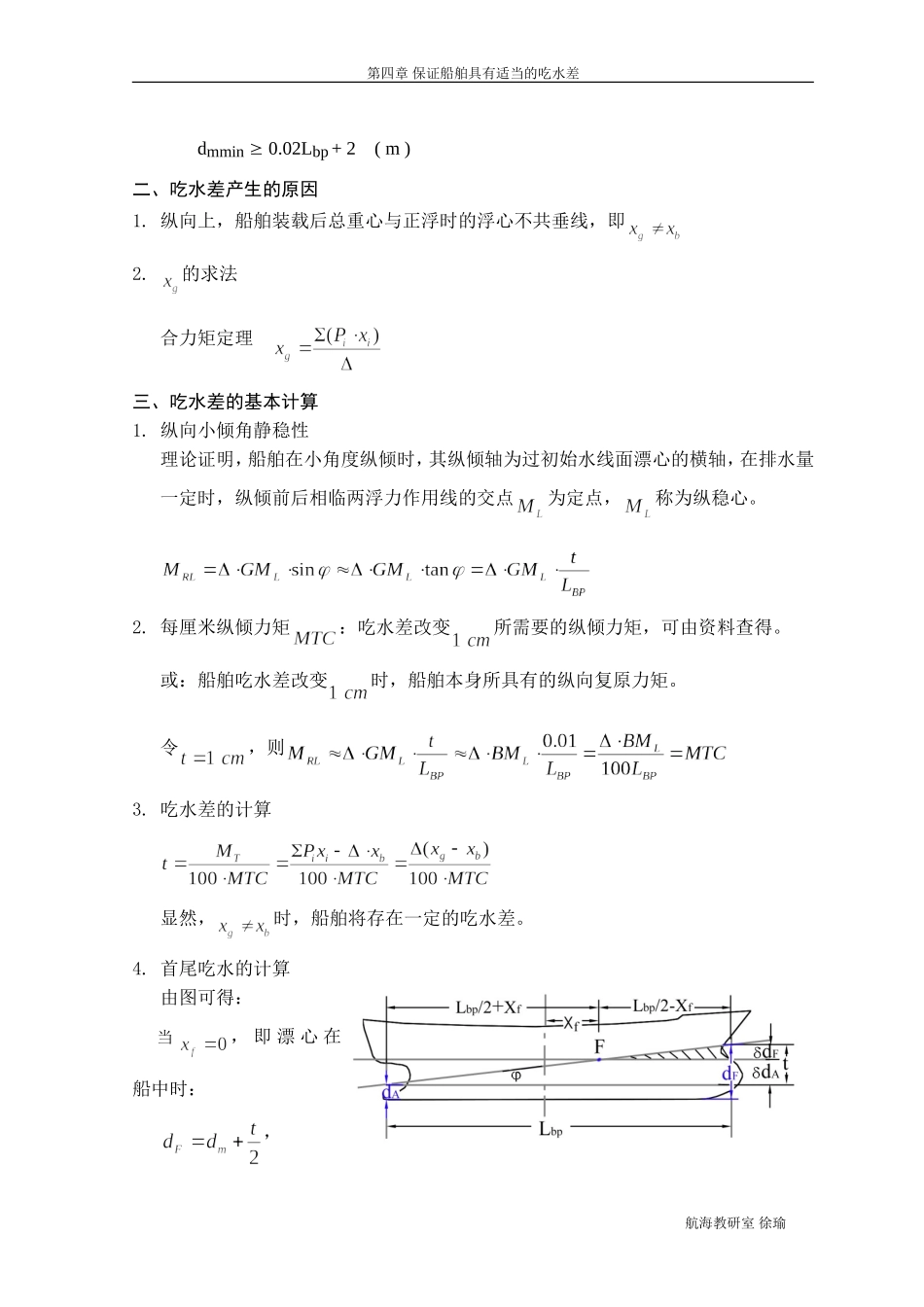

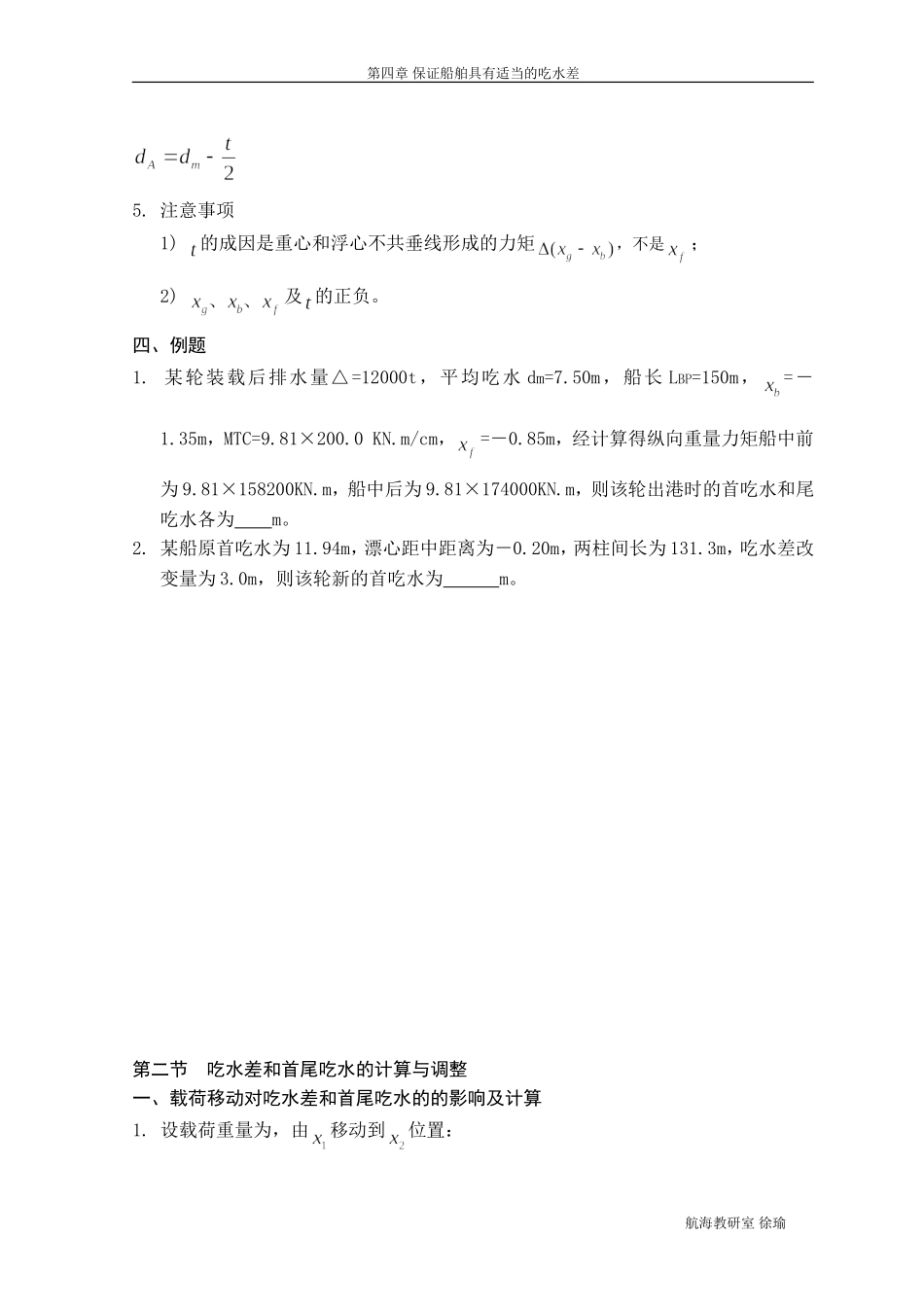

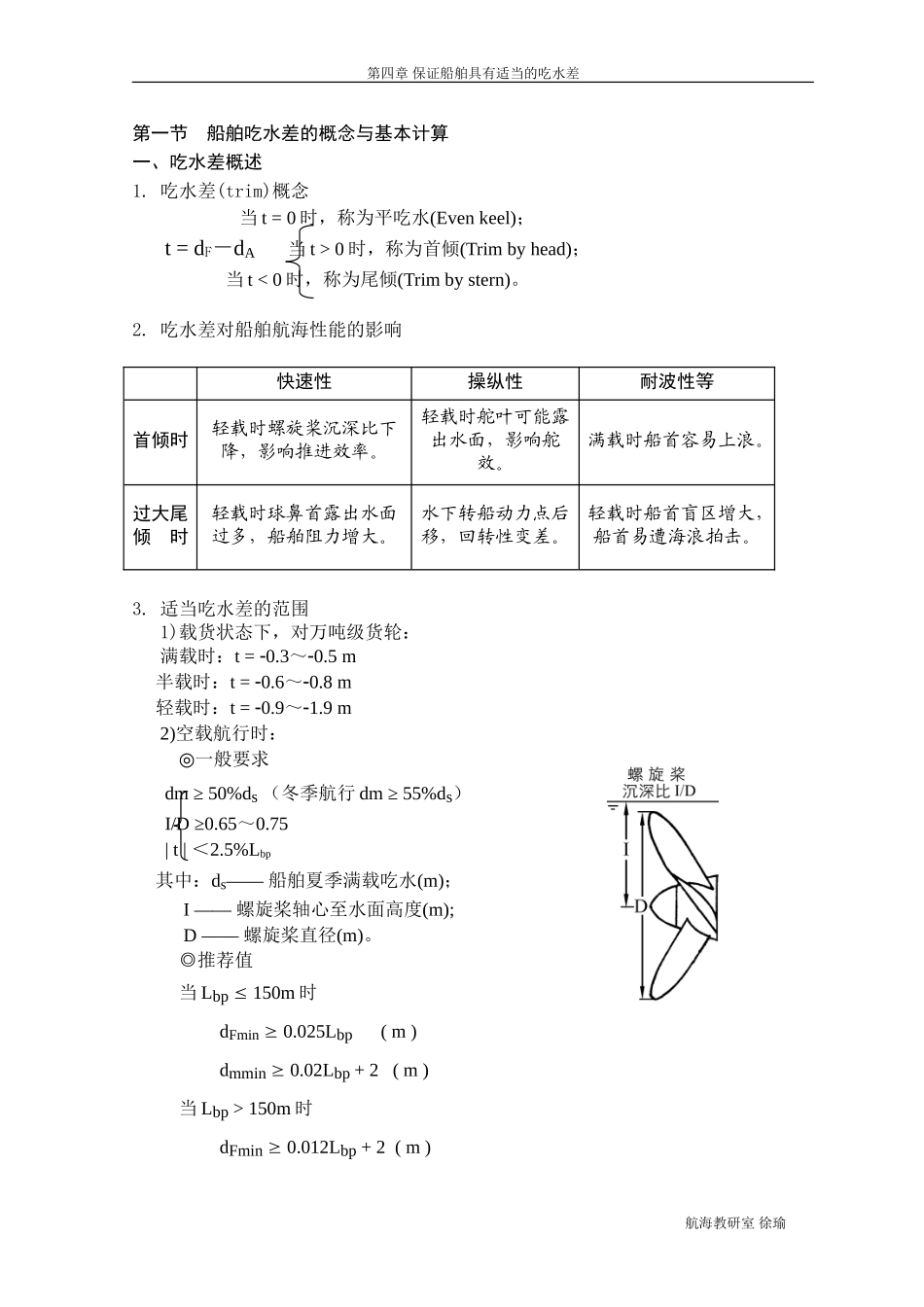

第四章保证船舶具有适当的吃水差第一节船舶吃水差的概念与基本计算一、吃水差概述1.吃水差(trim)概念当t=0时，称为平吃水(Evenkeel)；t=dF－dA当t>0时，称为首倾(Trimbyhead)；当t<0时，称为尾倾(Trimbystern)。2.吃水差对船舶航海性能的影响快速性操纵性耐波性等首倾时轻载时螺旋桨沉深比下降，影响推进效率。轻载时舵叶可能露出水面，影响舵效。满载时船首容易上浪。过大尾倾时轻载时球鼻首露出水面过多，船舶阻力增大。水下转船动力点后移，回转性变差。轻载时船首盲区增大，船首易遭海浪拍击。3.适当吃水差的范围1)载货状态下，对万吨级货轮：满载时：t=0.3～0.5m半载时：t=0.6～0.8m轻载时：t=0.9～1.9m2)空载航行时：◎一般要求dm≥50%ds（冬季航行dm≥55%ds）I/D≥0.65～0.75|t|＜2.5%Lbp其中：ds——船舶夏季满载吃水(m)；I——螺旋桨轴心至水面高度(m);D——螺旋桨直径(m)。◎推荐值当Lbp150m时dFmin0.025Lbp(m)dmmin0.02Lbp+2(m)当Lbp>150m时dFmin0.012Lbp+2(m)航海教研室徐瑜第四章保证船舶具有适当的吃水差dmmin0.02Lbp+2(m)二、吃水差产生的原因1.纵向上，船舶装载后总重心与正浮时的浮心不共垂线，即2.的求法合力矩定理三、吃水差的基本计算1.纵向小倾角静稳性理论证明，船舶在小角度纵倾时，其纵倾轴为过初始水线面漂心的横轴，在排水量一定时，纵倾前后相临两浮力作用线的交点为定点，称为纵稳心。2.每厘米纵倾力矩：吃水差改变所需要的纵倾力矩，可由资料查得。或：船舶吃水差改变时，船舶本身所具有的纵向复原力矩。令，则3.吃水差的计算显然，时，船舶将存在一定的吃水差。4.首尾吃水的计算由图可得：当，即漂心在船中时：，航海教研室徐瑜第四章保证船舶具有适当的吃水差5.注意事项1)的成因是重心和浮心不共垂线形成的力矩，不是；2)及的正负。四、例题1.某轮装载后排水量△=12000t，平均吃水dm=7.50m，船长LBP=150m，=－1.35m，MTC=9.81×200.0KN.m/cm，=－0.85m，经计算得纵向重量力矩船中前为9.81×158200KN.m，船中后为9.81×174000KN.m，则该轮出港时的首吃水和尾吃水各为m。2.某船原首吃水为11.94m，漂心距中距离为－0.20m，两柱间长为131.3m，吃水差改变量为3.0m，则该轮新的首吃水为m。第二节吃水差和首尾吃水的计算与调整一、载荷移动对吃水差和首尾吃水的的影响及计算1.设载荷重量为，由移动到位置：航海教研室徐瑜第四章保证船舶具有适当的吃水差2.注意事项1)载荷前移，为正值，首倾增加(或尾倾减小)，增加减小；2)载荷后移，为负值，首倾减小(或尾倾增加)，减小增加。二、载荷增减对吃水差和首尾吃水的的影响及计算1.少量载荷增减1)2)注意事项(1)增加载荷取正值，减少载荷取正值；航海教研室徐瑜第四章保证船舶具有适当的吃水差(2)漂心前加载(或漂心后卸载)，为正值，首倾增加(或尾倾减小)，反之亦然；(3)漂心前加载，为正值，增加，但不一定减小，漂心后卸载，为正值，减小，但不一定增加；(4)载荷增减于船中前后，不能判断吃水差的变化趋势。2.大量载荷增减需重新查表计算。3.少量载荷增减对吃水差的影响，主要取决于加载位置和初始漂心的位置关系；大量载荷增减对吃水差的影响，主要取决于加载位置和初始浮心的位置关系。4.三、吃水差的调整1.纵向移动载荷通常货物移动的位置受限，而求需调整的货物吨数P。1)2)若舱容难以满足，可采用轻重货物等体积纵向互换的方法。2.少量增减载荷(打排压载水)例：某船Δ=12500t，抵达某锚地时，＝7.3m,＝7.8m，港口允许最大吃水只有7.5m，当时MTC=144×9.81KN.m/cm,TPC＝18.4t/cm，=0。如欲在船中后54.9m处的货舱卸一部分货物到驳船，以使其尾吃水达到允许的最大吃水，问应卸货多少？卸后的首吃水为多少？解：1)计算卸货后尾吃水变化值2)求应卸货量航海教研室徐瑜第四章保证船舶具有适当的吃水差求得P=-125(t),负号表示卸货，即在船中后54.9m处卸货125t。3)计算卸货后的首吃水3.兼顾纵向变形的调整原则计算结果载荷调整原则吃水差纵向变形首倾中拱前部→中部中垂中部→后部无拱垂前部→后部尾倾中拱后部→中部中垂中部→前部无拱垂后部→前部平吃水中拱前、后部→中部中垂中部→前、后...
